Définition du manomètre et principes de fonctionnement expliqués

Introduction

Comment un manomètre mesure-t-il une pression invisible et la transforme-t-il en valeurs lisibles ? Comprendre ses principes de fonctionnement permet de garantir une surveillance précise de la pression industrielle. Dans ce guide, vous découvrirez les définitions des manomètres, les composants internes, les mécanismes de mesure et les applications industrielles.

Qu"est-ce qu"un manomètre et que mesure-t-il ?

Définition du manomètre et fonction de base

Un manomètre est un instrument qui mesure et affiche la pression d"un gaz, d"un liquide ou de la vapeur. Il convertit la pression agissant sur un élément sensible en une indication lisible. Selon sa conception, le résultat apparaît sur un cadran analogique ou un écran numérique. Les opérateurs industriels utilisent ces lectures pour surveiller les conditions du système et identifier les changements de pression anormaux.

La fonction de base est simple. Un manomètre se connecte à un système sous pression via un raccord de processus approprié. Le milieu applique une force à un élément de détection interne. Cet élément répond à la pression appliquée. Un mécanisme mécanique ou un circuit électronique convertit ensuite la réponse en une lecture de pression.

Les manomètres sont couramment installés sur les compresseurs, les équipements hydrauliques, les chaudières, les conduites d"eau et les réservoirs de stockage. Ils aident les opérateurs à vérifier si l"équipement reste dans sa plage de fonctionnement prévue. Par exemple, une augmentation soudaine de la pression peut indiquer un pipeline bloqué ou une vanne fermée. Une diminution progressive de la pression peut suggérer une fuite ou une diminution des performances de la pompe. Cependant, une jauge ne fournit que des informations de mesure. Il ne corrige pas automatiquement les conditions de fonctionnement anormales à moins qu"il n"inclue des fonctions de contrôle supplémentaires.

Quels types de pression un manomètre peut-il mesurer ?

Les mesures de pression utilisent différents points de référence. Comprendre ces références est important lors de la sélection d’un instrument. La pression manométrique mesure la pression du processus par rapport à la pression atmosphérique environnante. Il indique normalement zéro lorsque le système mesuré est ouvert à l’atmosphère.

La pression absolue utilise un vide parfait comme référence. Il inclut la pression atmosphérique dans la mesure. Cette référence est utile dans les systèmes de vide, les équipements scientifiques et les processus sensibles aux changements atmosphériques.

La pression différentielle mesure la différence entre deux points de pression. Cela n’indique pas simplement la pression au niveau d’une connexion. Au lieu de cela, il compare les entrées côté haut et côté bas. Cette méthode est utile pour surveiller la résistance des filtres, les systèmes de ventilation et les chutes de pression dans les équipements.

Astuce : les acheteurs doivent confirmer la référence de pression requise avant de commander. Les lectures de pression relative et de pression absolue ne sont pas interchangeables.

Unités de pression et échelles de mesure courantes

Les manomètres utilisent plusieurs unités de mesure. Les options courantes incluent le Pascal (Pa), le kilopascal (kPa), le mégapascal (MPa), la barre et les livres par pouce carré (PSI). L"unité correcte dépend des pratiques régionales et des exigences de l"application.

Une jauge analogique affiche les valeurs à travers des repères de cadran numérotés. Les opérateurs lisent la position du pointeur par rapport à l"échelle calibrée. Les instruments numériques affichent directement les valeurs numériques. Certains modèles prennent également en charge le changement d"unité, permettant aux utilisateurs de sélectionner différents formats de mesure.

La cohérence des unités est importante lorsque l’équipement fonctionne dans des installations internationales. Par exemple, une équipe de maintenance peut utiliser MPa tandis qu"un fournisseur spécifie PSI. Une conversion incorrecte peut entraîner des erreurs de mesure et des malentendus de fonctionnement. Les acheteurs doivent donc confirmer l"unité requise avant l"achat.

Comment fonctionne un manomètre ? Comprendre les principes de travail

Comment la pression crée une déformation mécanique

La plupart des manomètres mécaniques reposent sur une déformation élastique. La pression pénètre dans l"instrument et agit sur un élément de détection flexible. L"élément change de forme sous la force appliquée. Son mouvement dépend de la pression, de la géométrie, des propriétés des matériaux et de la conception mécanique.

Lorsque la pression augmente, l’élément sensible subit une déformation plus importante. Lorsque la pression diminue, son élasticité lui permet de reprendre sa forme originale. Cette réponse crée un déplacement mesurable. Le mécanisme de jauge convertit ce déplacement en mouvement du pointeur.

L"élément de détection doit conserver une élasticité appropriée sur toute sa plage de fonctionnement prévue. Une pression excessive peut le déformer de façon permanente. Des chocs de pression répétés peuvent également provoquer une fatigue au fil du temps. Ces conditions peuvent réduire la précision ou endommager l"instrument.

Comment un manomètre à tube de Bourdon convertit la pression en mouvement

Un tube de Bourdon est un tube métallique courbé de section ovale ou aplatie. C"est l"un des éléments de détection les plus utilisés dans les manomètres mécaniques. Une extrémité se connecte à l’entrée de pression. L"autre extrémité reste scellée et libre de bouger.

Lorsque le fluide sous pression pénètre dans le tube, la pression interne agit contre ses parois incurvées. La section transversale du tube tend à devenir plus circulaire. Ce changement provoque un léger redressement du tube incurvé. Son extrémité libre se déplace vers l"extérieur à mesure que la pression augmente. Lorsque la pression chute, le tube reprend sa forme initiale.

Le déplacement peut paraître petit, mais il est suffisant pour opérer un mouvement mécanique. La conception, le matériau, l’épaisseur de la paroi et la géométrie du tube déterminent sa réponse. Les jauges à tube de Bourdon sont couramment utilisées pour les mesures de pression moyenne et élevée. Ils conviennent à de nombreuses applications impliquant l"air, l"eau, l"huile et les gaz de traitement compatibles.

Le principe de fonctionnement d"un manomètre à tube de Bourdon commence lorsque du gaz ou du liquide pénètre dans le raccord de pression. La pression interne provoque la déformation du tube de Bourdon et son changement de forme. Ce mouvement est transféré via des maillons de connexion et des engrenages, convertissant le déplacement mécanique en mouvement de rotation. Enfin, le pointeur se déplace sur le cadran calibré pour afficher la pression mesurée.

Comment le mouvement mécanique entraîne le pointeur

Le tube de Bourdon ne peut pas afficher directement la pression. Il lui faut un système de transmission mécanique. Un lien de connexion transfère le mouvement depuis l"extrémité libre du tube. Ce lien actionne un ensemble d"engrenages et de pignons sectoriels. Le mécanisme d"engrenage convertit le déplacement linéaire en mouvement de rotation.

Le pignon se connecte à l’arbre du pointeur. Lorsque le pignon tourne, le pointeur se déplace sur le cadran. Le cadran utilise des marquages ​​calibrés pour représenter les valeurs de pression. Son échelle correspond à la relation conçue entre la pression et le mouvement de l"élément sensible.

La friction mécanique peut affecter la réponse du pointeur. Des connexions desserrées peuvent également provoquer des lectures instables. Par conséquent, la qualité des engrenages et la précision de l’assemblage sont importantes. Un mouvement bien conçu permet de maintenir une indication reproductible pendant un fonctionnement normal.

Comment un manomètre à membrane mesure la pression

Un manomètre à membrane utilise une membrane fine et flexible comme élément de détection. La pression agit sur un côté du diaphragme. La déviation qui en résulte transfère le mouvement à un indicateur ou à un capteur électronique.

Les conceptions de diaphragmes peuvent convenir aux mesures à basse pression. Ils sont également utiles lorsque les fluides de traitement sont visqueux, contaminés ou corrosifs. Un diaphragme d"isolation peut séparer le milieu mesuré du mécanisme interne. Cela permet de protéger les composants sensibles du contact direct.

Le matériau doit toujours être adapté au fluide de traitement. L"acier inoxydable, les alliages spéciaux et d"autres matériaux compatibles peuvent être envisagés. La sélection dépend des propriétés chimiques, de la température et de la pression de fonctionnement. Les jauges à membrane sont courantes dans le traitement des produits chimiques, le traitement des eaux usées et la production alimentaire.

Comment fonctionne un manomètre numérique

Un manomètre numérique utilise un capteur de pression électronique au lieu d"un mécanisme de pointeur mécanique. La pression agit sur un élément sensible à l’intérieur du capteur. L"élément produit une réponse électrique. Un circuit électronique traite ce signal et le convertit en une valeur numérique de pression.

L"écran peut utiliser la technologie LCD ou LED. Selon le modèle, des fonctions supplémentaires peuvent inclure la commutation d"unité, le réglage du zéro et l"enregistrement des valeurs de crête. Certains instruments prennent également en charge la transmission de données ou les fonctions d"alarme.

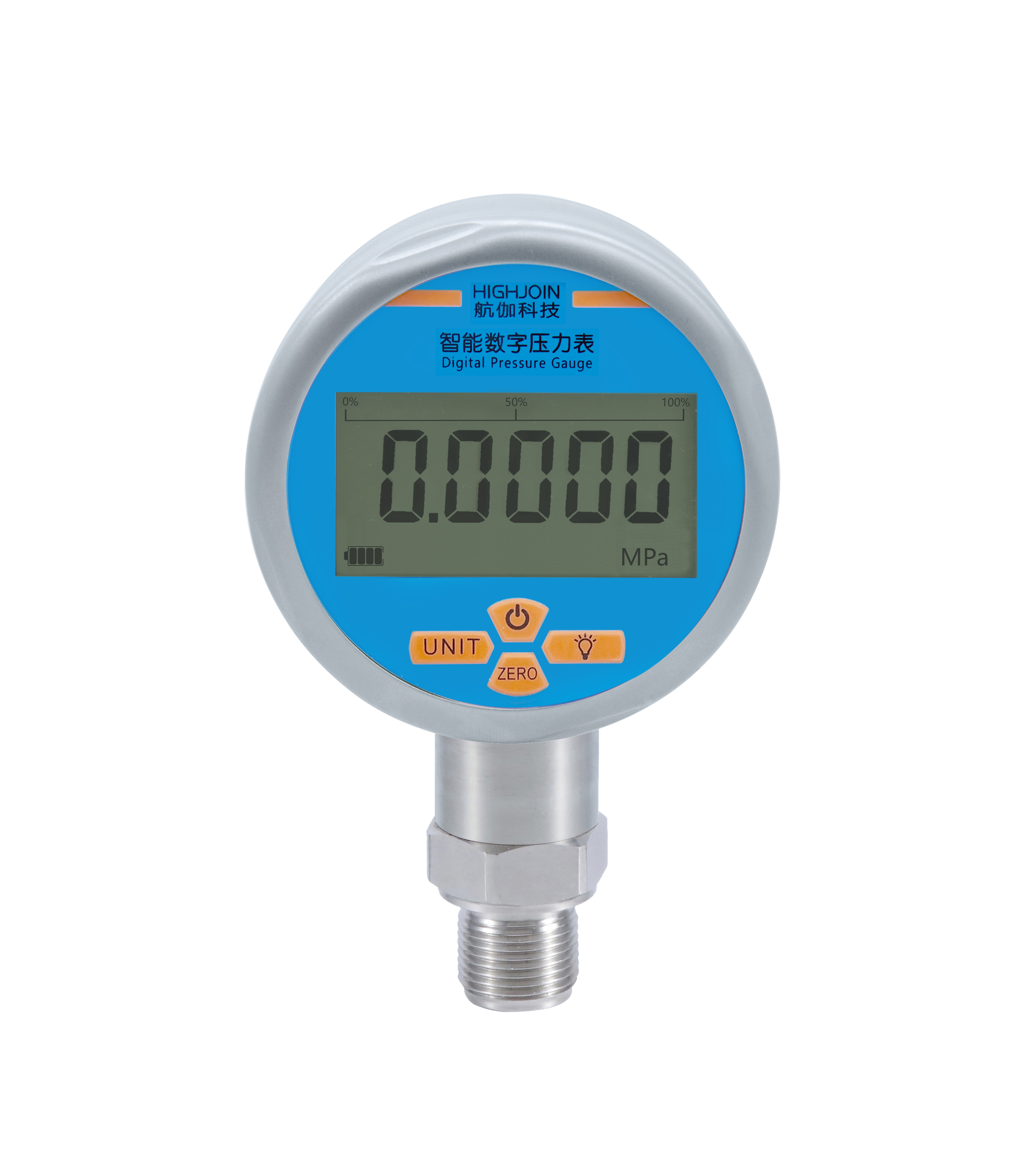

Par exemple, le manomètre numérique électronique 5 bits alimenté par batterie HPE80 utilise un noyau sensible à la pression et un écran LCD à cinq chiffres. Ses fonctions répertoriées incluent la commutation d'unité, le réglage du zéro et l'enregistrement des valeurs maximales et faibles. Les spécifications du produit identifient également les options de mesure de pression relative et absolue. Ces fonctionnalités illustrent comment les instruments électroniques peuvent prendre en charge les tâches de mesure et de maintenance sur le terrain.

Les manomètres numériques n’ont pas tous des capacités identiques. Les acheteurs doivent vérifier la précision, le taux d"échantillonnage, l"alimentation électrique, la résolution d"affichage et la plage de pression. Ils doivent également confirmer si l"instrument prend en charge la référence de pression requise.

Qu"est-ce qui détermine la précision des mesures du manomètre ?

La précision du manomètre dépend de plusieurs facteurs. L"élément de détection doit répondre de manière cohérente à la pression appliquée. Les instruments mécaniques peuvent subir des frictions, de l’hystérésis et de l’usure. Les instruments électroniques peuvent subir une dérive du capteur, des interférences électriques ou des changements liés à la température.

L"étalonnage compare l"instrument à un étalon de référence approprié. Il permet d"identifier l"écart de mesure sur toute la plage de fonctionnement. Les spécifications de précision doivent être examinées attentivement. Certains produits expriment la précision en pourcentage de la pleine échelle. D"autres utilisent des conditions de référence différentes.

La température peut affecter les conceptions mécaniques et électroniques. Les vibrations peuvent provoquer des fluctuations du pointeur ou accélérer l’usure des composants. Les chocs de pression peuvent également dépasser les limites prévues de l"instrument.

Astuce : Comparez les spécifications de précision dans les mêmes conditions de référence. Un pourcentage de pleine échelle diffère d"un pourcentage de lecture.

Quels sont les principaux composants d’un manomètre ?

Éléments sensibles à la pression

L"élément sensible est le composant interne le plus important. Il réagit directement aux changements de pression. Différentes conceptions de jauges utilisent différentes structures de détection. Les exemples courants incluent les tubes de Bourdon, les diaphragmes et les soufflets.

Les tubes de Bourdon utilisent la déformation élastique pour mesurer la pression. Ils conviennent à de nombreuses applications industrielles générales. Les diaphragmes répondent à la pression par la déflexion de la membrane. Ils peuvent prendre en charge la mesure à basse pression et l"isolation des fluides. Les soufflets utilisent une structure ondulée flexible. Ils se dilatent ou se contractent lorsque la pression change.

Chaque modèle possède des caractéristiques de mesure différentes. Les acheteurs doivent tenir compte de la plage de pression, de la compatibilité des supports et des conditions de fonctionnement. L"élément de détection doit également résister aux fluctuations de pression attendues. La sélection d’une mauvaise structure peut raccourcir la durée de vie et réduire la fiabilité des mesures.

Mouvement mécanique et assemblage de pointeur

Les manomètres mécaniques utilisent plusieurs composants pour transférer le mouvement. Ceux-ci incluent généralement des maillons de connexion, des engrenages sectoriels, des pignons et des arbres d"indicateur. Chaque composant contribue au processus de mesure.

Le lien de connexion transfère le déplacement de l"élément de détection. L"ensemble d"engrenages amplifie et convertit ce mouvement. Le pointeur indique alors la valeur de pression correspondante. Ces pièces doivent fonctionner ensemble en douceur.

L"usure mécanique peut affecter les performances de mesure. La friction peut retarder le mouvement du pointeur. Les engrenages endommagés peuvent produire des lectures irrégulières. Une inspection régulière permet d"identifier ces problèmes avant la panne de l"instrument.

Cadran, boîtier, fenêtre et connexion de pression

Le cadran fournit l"échelle de mesure. Ses marquages ​​aident les opérateurs à interpréter les lectures de pression. La fenêtre de protection protège les composants internes de la poussière et des contacts externes. Le boîtier soutient l"assemblage interne et le protège des conditions environnementales.

Le raccord de pression relie l"instrument au système mesuré. Les matériaux de connexion courants incluent le laiton et l’acier inoxydable. Le matériau approprié dépend du support et de l"environnement d"installation. Les normes de filetage nécessitent également une confirmation minutieuse.

Les boîtiers en acier inoxydable sont courants dans les environnements industriels exigeants. Ils offrent une résistance à la corrosion et une résistance structurelle utiles. Cependant, le choix des matériaux doit prendre en compte l"ensemble de l"assemblage mouillé. Un boîtier en acier inoxydable ne garantit pas à lui seul la compatibilité avec les supports.

Quels sont les différents types de manomètres ?

Les manomètres diffèrent par la technologie de détection, la construction et les applications prévues. Comprendre ces différences aide les acheteurs à éviter les configurations inappropriées. Les jauges mécaniques fournissent une indication locale directe. Les modèles numériques offrent une mesure électronique et des fonctions supplémentaires. Les jauges différentielles comparent la pression en deux points distincts.

Manomètres secs et manomètres remplis de liquide

Les manomètres secs contiennent de l"air à l"intérieur du boîtier de l"instrument. Ils sont couramment utilisés dans des environnements relativement stables. Leur structure est simple et facile à entretenir.

Les jauges remplies de liquide contiennent un liquide amortisseur, souvent de la glycérine ou du silicone. Le fluide réduit les vibrations du pointeur causées par le mouvement mécanique. Il peut également protéger les composants internes contre certaines influences environnementales. Ces jauges sont utiles autour des pompes, des compresseurs et des équipements vibrants.

Cependant, le remplissage liquide ne résout pas tous les problèmes d’installation. Les changements de température peuvent affecter le liquide de remplissage. Les acheteurs doivent vérifier la température de fonctionnement spécifiée et les conditions de montage.

Manomètres en acier inoxydable

Les manomètres en acier inoxydable sont conçus pour les environnements nécessitant une résistance à la corrosion et une durabilité. Leur construction peut inclure des boîtiers en acier inoxydable et des composants en contact avec le fluide. Ils sont largement utilisés pour le traitement chimique, le traitement de l’eau et les machines industrielles.

La compatibilité des matériaux reste essentielle. Différents produits chimiques peuvent réagir différemment avec les nuances d"acier inoxydable. Les acheteurs doivent confirmer les exigences matérielles pour le support mesuré. Ils doivent également vérifier les joints, les connexions et les matériaux des membranes.

Manomètres à membrane et à capsule

Les jauges à membrane utilisent une membrane flexible pour détecter la pression. Ils peuvent séparer le milieu de processus des mécanismes internes sensibles. Cette conception est utile pour certaines applications corrosives ou contaminées.

Les jauges à capsule utilisent généralement deux diaphragmes ondulés assemblés. Leur structure crée un élément sensible pour la mesure à basse pression. Ils sont couramment utilisés dans la ventilation, la surveillance de l’air et les équipements de laboratoire.

La principale différence concerne la sensibilité et la plage de fonctionnement. Les modèles de capsules sont généralement destinés aux applications basse pression. Les conceptions de diaphragmes couvrent une gamme plus large de conditions de processus spécialisées.

Manomètres numériques et différentiels

Les manomètres numériques convertissent les signaux des capteurs en lectures numériques. Ils peuvent fournir une commutation d"unité, un réglage du zéro et un enregistrement des valeurs de crête. Ces fonctions aident les techniciens à effectuer des contrôles sur le terrain et la mise en service des équipements.

Les manomètres différentiels comparent la pression en deux points distincts. Ils montrent la différence entre la pression côté haut et côté bas. Cela les rend utiles pour la surveillance des filtres et le contrôle de la ventilation.

Un pressostat numérique peut également fournir des sorties d"alarme ou de relais. Cependant, un pressostat et un manomètre standard remplissent des fonctions différentes. Les acheteurs doivent confirmer s"ils ont besoin d"une indication, d"une commutation automatique ou des deux.

Où les manomètres sont-ils utilisés dans les applications industrielles ?

Traitement du pétrole et des produits chimiques

Les installations pétrolières et chimiques utilisent des manomètres sur les pipelines, les réservoirs et les équipements de traitement. Les opérateurs surveillent la pression pour maintenir des conditions de processus stables. Des lectures anormales peuvent indiquer des blocages, des fuites ou un dysfonctionnement de l"équipement.

La sélection des matériaux est particulièrement importante dans ces environnements. Certains fluides peuvent corroder les éléments de détection ou endommager les joints. Les acheteurs doivent identifier la composition chimique et la température de fonctionnement. Ils doivent ensuite sélectionner les matériaux mouillés et les structures de jaugeage appropriés.

Systèmes de traitement de l"eau et de CVC

Les installations de traitement de l"eau utilisent des manomètres sur les pompes, les filtres et les canalisations de distribution. Les relevés de pression aident les opérateurs à évaluer les performances du système. La mesure de la pression différentielle peut également indiquer la charge du filtre.

Les systèmes CVC utilisent des instruments de pression pour surveiller les conduits d’air et les circuits d’eau. Ils aident les équipes de maintenance à identifier les pertes de pression et les restrictions de débit d"air. Des instruments basse pression peuvent être nécessaires pour les applications de ventilation.

Production d"électricité et fabrication industrielle

Les équipements de production d’électricité nécessitent une surveillance fiable de la pression. Les jauges sont utilisées dans les chaudières, les systèmes à vapeur, les pompes et les équipements auxiliaires. Les opérateurs utilisent les relevés pour évaluer les conditions de fonctionnement.

Les installations de fabrication s"appuient également sur la mesure de la pression. Les presses hydrauliques, les machines de moulage par injection et les compresseurs nécessitent une surveillance stable de la pression. Les chocs de pression et les vibrations peuvent affecter les performances de l’instrument. Une protection mécanique ou des conceptions électroniques appropriées peuvent améliorer la fiabilité des mesures.

Systèmes de gaz et équipements industriels généraux

Les systèmes de distribution de gaz utilisent des manomètres pour surveiller la pression d’alimentation et de fonctionnement. L"instrument doit correspondre à la composition du gaz et à la plage de pression. La compatibilité des connexions est tout aussi importante.

Les équipements industriels généraux peuvent nécessiter une indication locale ou une surveillance électronique. Certaines applications n"ont besoin que d"un cadran visible. D"autres nécessitent des lectures numériques et des sorties de contrôle. La configuration correcte dépend des exigences de contrôle de l"équipement.

Quels facteurs affectent les performances et la fiabilité du manomètre ?

6.1 Plage de pression et conditions de fonctionnement

La plage de pression est l"un des premiers facteurs de sélection. L"instrument doit couvrir la pression de fonctionnement normale et les fluctuations attendues. Une jauge qui fonctionne continuellement près de sa limite supérieure peut subir des contraintes plus importantes.

La surpression peut déformer de manière permanente les éléments de détection mécaniques. Les coups de bélier peuvent également endommager les composants internes. Les acheteurs doivent tenir compte de la pression maximale, et pas seulement de la pression de service normale. Une protection appropriée contre les surcharges peut être nécessaire.

Température, vibrations et conditions environnementales

Les changements de température peuvent affecter les éléments de détection et les circuits électroniques. Des températures élevées peuvent endommager les joints ou influencer la stabilité des mesures. Les basses températures peuvent affecter les performances de l"écran et les matériaux internes.

Les vibrations peuvent provoquer des fluctuations de l"aiguille dans les jauges mécaniques. Cela peut également accélérer l’usure des engrenages. Les conceptions remplies de liquide peuvent aider à réduire le mouvement du pointeur. Les conceptions électroniques peuvent offrir d’autres caractéristiques de résistance aux vibrations.

Par exemple, le pressostat numérique à montage inférieur et arrière HP-S925 est conçu pour les équipements exposés à des chocs de pression et à de fortes vibrations. Ses applications répertoriées incluent les presses hydrauliques et les machines de moulage par injection. Il fournit également des sorties relais et des limites d'alarme réglables.

Compatibilité des matériaux et sélection des connexions

Les matériaux mouillés doivent résister au fluide mesuré. L"acier inoxydable est courant dans les instruments à pression industriels. La compatibilité dépend toutefois des propriétés chimiques et de la concentration du milieu.

Les normes de connexion affectent également l"installation. Les types de filetage courants incluent NPT, BSP et BSPT. Leurs dimensions et méthodes de scellement diffèrent. Des connexions incorrectes peuvent provoquer des fuites ou des difficultés d’installation.

Les acheteurs doivent confirmer le type de filetage, le sens de montage, la taille de la connexion et le matériau. Ils doivent également vérifier si un diaphragme d"isolation ou une protection supplémentaire est nécessaire.

Étalonnage, inspection et maintenance

L"étalonnage permet de vérifier l"exactitude des mesures. Il compare la lecture de la jauge à un instrument de référence. Les intervalles d"inspection doivent refléter les conditions de fonctionnement et les exigences d"application.

Les opérateurs doivent surveiller les signes d’avertissement courants. Ceux-ci incluent l’écart du point zéro, le blocage du pointeur, les lectures instables et les fuites visibles. Les fenêtres endommagées ou les connexions corrodées nécessitent également une attention particulière.

Les dossiers de maintenance aident à identifier les problèmes répétés. Ils peuvent révéler si les erreurs de mesure résultent de vibrations, d’une surpression ou d’une incompatibilité de matériaux. Des contrôles réguliers garantissent un fonctionnement fiable et une meilleure gestion des équipements.

Astuce : Établissez des intervalles d"inspection en fonction des risques liés au processus, des conditions de fonctionnement et des spécifications de l"instrument.

Conclusion

Les manomètres convertissent les changements de pression en mesures lisibles. Comprendre leurs principes de fonctionnement aide les acheteurs à sélectionner les instruments appropriés. HJ Sensor fournit des manomètres numériques dotés d'affichages clairs, de commutation d'unité et d'enregistrement des valeurs de crête. Ses solutions de mesure de pression prennent en charge une surveillance industrielle et une maintenance des équipements fiables.

FAQ

Q : Qu"est-ce qu"un manomètre ?

R : Un manomètre mesure la pression d’un gaz ou d’un liquide à l’aide d’éléments de détection mécaniques ou électroniques.

Q : Comment fonctionne un manomètre ?

R : Il convertit les changements de pression en mouvements mécaniques ou en signaux électriques.

Q : Comment fonctionne un manomètre à tube de Bourdon ?

R : La pression interne déforme le tube incurvé, déplaçant un pointeur à travers les engrenages.

Q : Qu’est-ce qui affecte la précision du manomètre ?

R : La température, les vibrations, l’étalonnage, la friction et la qualité des éléments de détection affectent la précision.

Q : Quelle est la différence entre les manomètres mécaniques et numériques ?

R : Les jauges mécaniques utilisent des pointeurs, tandis que les modèles numériques affichent les lectures des capteurs électroniques.

Q : Pourquoi un manomètre affiche-t-il des lectures instables ?

R : Les fluctuations de pression, les vibrations, les composants endommagés ou les connexions desserrées peuvent provoquer des lectures instables.
