Interrupteur électronique

Un transmetteur de pression standard vous indique la pression. Un pressostat électronique agit dessus : il déclenche une alarme, démarre une pompe ou ferme une vanne lorsque la pression dépasse votre point de consigne. Pour l'automatisation nécessitant une commutation rapide et fiable sans API, un pressostat électronique est la réponse.

Vous découvrirez ici les pressostats électroniques pour gaz, liquides et vapeur – des pressostats industriels compacts aux pressostats différentiels et aux contrôleurs intelligents avec affichage et sortie analogique.

Sur cette page, nous vous aidons à choisir la bonne plage de pression, la sortie du commutateur (PNP/NPN/relais) et les fonctionnalités supplémentaires afin que votre système réponde exactement quand il le devrait.

Qu'est-ce qu'un pressostat électronique ?

Un pressostat électronique est un appareil qui surveille la pression et ouvre ou ferme un circuit électrique lorsqu'un seuil de pression prédéfini est atteint. Contrairement aux pressostats mécaniques (qui utilisent un diaphragme ou un piston à ressort), les pressostats électroniques utilisent un capteur de pression à semi-conducteurs (généralement un noyau piézorésistif en silicium ou en céramique) et un circuit de conditionnement de signal. Lorsque la pression mesurée dépasse le point de consigne, la sortie du commutateur bascule – envoyant instantanément un signal à un relais, un automate ou directement à une pompe ou une électrovanne.

La plupart des pressostats électroniques offrent également :

• Affichage numérique local (LED ou OLED) affichant la pression en direct.

• Consignes et hystérésis réglables via boutons.

• Sortie analogique (4‑20 mA ou 0‑10 V) ainsi que des sorties de commutation.

• Options de communication comme RS485 / Modbus.

Ils sont plus précis, plus reproductibles et plus durables que les interrupteurs mécaniques car il n'y a pas de ressorts mécaniques susceptibles de dériver ou de se fatiguer.

Normalement ouvert/normalement fermé et PNP/NPN

• Normalement ouvert (NO) – l'interrupteur est ouvert lorsque la pression est inférieure au point de consigne ; il se ferme lorsque la pression dépasse le point de consigne.

• Normalement fermé (NC) – l'interrupteur est fermé en dessous du point de consigne ; il s'ouvre lorsque la pression dépasse le point de consigne.

• PNP (sourcing) – commute l'alimentation positive vers la charge. Commun dans les automates et les contrôleurs.

• NPN (coulant) – fait passer la terre à la charge. Des systèmes régionaux plus anciens ou spécifiques peuvent utiliser NPN.

Nos commutateurs peuvent être configurés pour NO/NC et PNP/NPN selon les besoins.

Types de pressostats électroniques que nous proposons

Notre gamme de pressostats électroniques couvre les modèles à usage général, différentiels et multifonctions intelligents.

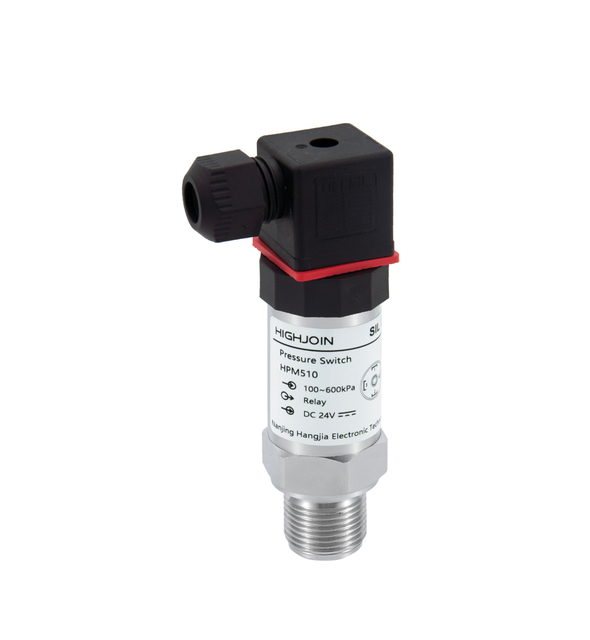

Pressostat compact (HPM510)

Le HPM510 est un pressostat électronique simple et économique dans un boîtier entièrement en acier inoxydable. Il utilise un capteur piézorésistif en silicium à diaphragme d'isolation et émet un signal de commutateur de relais unique (normalement ouvert ou normalement fermé). Sans affichage, il est idéal pour les applications où seule une sortie de commutateur propre est nécessaire.

Idéal lorsque vous avez besoin de :

• Une sortie de commutateur de relais (≤24 V 2 A).

• Pression relative ou absolue de -100 kPa jusqu'à 60 MPa.

• Construction de petite taille et entièrement en acier inoxydable pour les environnements difficiles.

• Pas d'affichage, pas de sortie analogique – simple commande marche/arrêt.

• Point de consigne réglable (via potentiomètre) de zéro à pleine échelle.

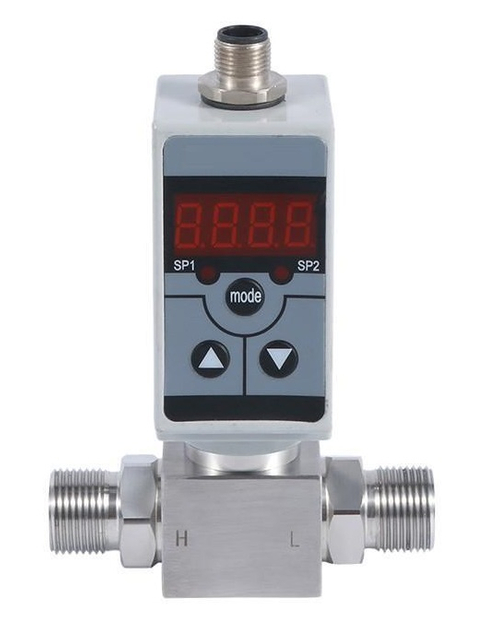

Pressostat différentiel compact (HPM530)

Le HPM530 est un pressostat différentiel avec un affichage LED à 4 chiffres, deux sorties de commutateur électronique (PNP/NPN) et une sortie analogique 4-20 mA en option. Il mesure la pression différentielle à travers les filtres, les éléments de débit ou le niveau dans les réservoirs scellés. Les ports de pression sont filetés pour une installation directe.

Idéal lorsque vous avez besoin de :

• Mesure de pression différentielle (0~0,01 MPa jusqu'à 3,5 MPa).

• Affichage sur site et réglage du clavier.

• Sorties de commutation à 2 voies (chacune ≤ 1,2 A) plus sortie analogique.

• Pression statique jusqu'à 20 MPa.

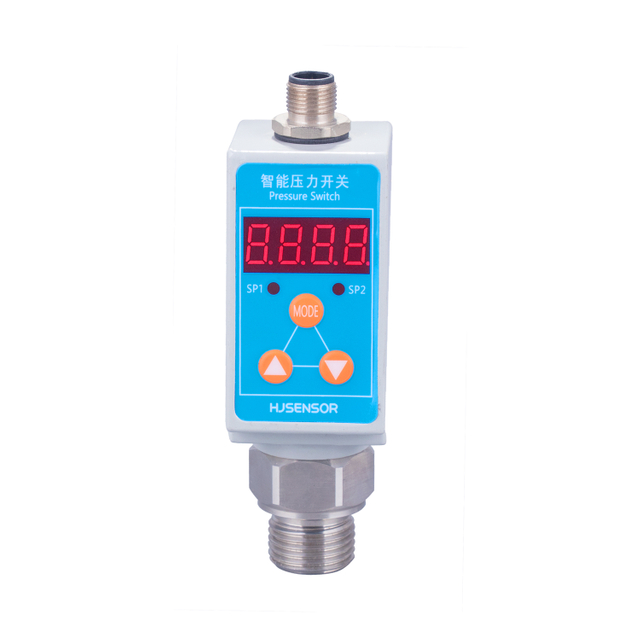

Pressostat intelligent avec affichage et sortie analogique (HPM560)

Le HPM560 combine la mesure, l'affichage et le contrôle de la pression dans une seule unité. Il dispose d'un affichage LED 4 bits, de deux sorties de commutation électronique (PNP/NPN, capacité de charge 1,2 A) et d'une sortie analogique 4-20 mA. Le point de commutation peut être réglé n'importe où entre zéro et la pleine échelle, et la commutation temporisée est configurable. Le boîtier comprend des indicateurs LED pour chaque action de commutation.

Idéal lorsque vous avez besoin de :

• Commutateur et sortie analogique dans le même appareil.

• Affichage LED clair pour une lecture locale.

• Haute précision (±0,5 % FS) et faible dérive en température (±0,02 % FS/℃).

• Large plage de pression (-100 kPa à 60 MPa).

Pressostat intelligent hautes performances (HPM5010)

Le HPM5010 est un appareil multifonction haut de gamme construit autour d'un MCU industriel ARM, d'un convertisseur AD de haute précision et d'un capteur de pression stable. Il est doté d'un écran OLED auto-éclairant (rotatif à 180°), de trois grands boutons rétroéclairés et d'un corps principal pouvant pivoter à 330° pour une visualisation facile. Il offre deux sorties de commutateur PNP, une sortie analogique (0‑5 V, 0‑10 V ou 4‑20 mA), ainsi que Modbus‑RTU sur RS485. Les modes de commutation incluent l'hystérésis ou la fenêtre, avec un retard jusqu'à 1 000 s.

Idéal lorsque vous avez besoin de :

• Fonctionnalités avancées : écran OLED, communication RS485, modes de commutation flexibles.

• Menu multilingue (chinois, anglais).

• Haute visibilité dans les environnements sombres.

• Intégration avec les systèmes de contrôle numérique.

Comparaison rapide

Applications des pressostats électroniques

Systèmes hydrauliques et pneumatiques

Surveillez le débit de la pompe, le colmatage du filtre ou la pression de l'accumulateur. Réglez un interrupteur haute pression pour arrêter la pompe et un interrupteur basse pression pour la démarrer. Les interrupteurs électroniques réagissent beaucoup plus rapidement que les interrupteurs mécaniques et ne sont pas affectés par les vibrations.

Contrôle de la pompe et niveau du réservoir

Utilisez un pressostat pour maintenir le niveau du réservoir d’eau. Lorsque la pression chute (niveau bas), l'interrupteur démarre la pompe ; lorsque la pression augmente (niveau haut), elle arrête la pompe. Le HPM560 avec écran affiche la pression actuelle et la sortie analogique peut envoyer un signal continu à un indicateur distant.

Surveillance des filtres et de la pression différentielle

Installez un pressostat différentiel (HPM530) sur un filtre. Lorsque la chute de pression dépasse la consigne (filtre bouché), l'interrupteur déclenche une alarme ou un cycle de nettoyage. La sortie analogique peut enregistrer le ΔP au fil du temps.

Protection des machines dans la fabrication

Dans les presses, les machines de moulage par injection ou les bancs d'essai, un pressostat peut interrompre le cycle si la pression est trop basse ou trop élevée, évitant ainsi d'endommager les outils ou les produits.

Comment choisir un pressostat électronique

Plage et type de pression

Sélectionnez une plage dans laquelle la pression de fonctionnement normale est comprise entre 30 % et 80 % de la pleine échelle. Déterminez si vous avez besoin d’une mesure relative, absolue ou différentielle. Pour le différentiel, assurez-vous d'une pression statique nominale ≤ 20 MPa (HPM530).

Sortie et charge du commutateur

De combien de points de commutation indépendants avez-vous besoin ? Un (HPM510) ou deux (HPM530, HPM560, HPM5010) ? Vérifiez la tension et le courant de charge. Nos interrupteurs gèrent généralement 24 V / 1,2 A ou 2 A. Pour des charges plus importantes, utilisez l'interrupteur pour alimenter un contacteur.

Sortie analogique

Si vous devez transmettre un signal de pression continu à un automate ou un écran, choisissez un modèle avec sortie analogique (HPM560, HPM5010, en option sur HPM530). Cela remplace un transmetteur de pression séparé.

Affichage et interface utilisateur

Pour une surveillance locale et un réglage facile, un modèle doté d’un écran LED ou OLED lumineux est essentiel. Le HPM5010 OLED est rétroéclairé et lisible sous n’importe quelle lumière. La rotation du corps principal permet un angle de vision optimal après l'installation.

Communication (RS485 / Modbus)

Pour l'intégration dans un réseau d'automatisation numérique (par exemple, SCADA, passerelle IoT), choisissez HPM5010 avec RS485 Modbus‑RTU. Vous pouvez lire numériquement la pression, les points de consigne et l'état du commutateur.

Connexion environnementale et processus

Tous les modèles sont IP65, pièces en contact avec le produit en acier inoxydable (304 ou 316L). Raccordements process : G1/4, G1/2, M20×1,5 ou personnalisés. La température du support varie de -40 ℃ à 120 ℃ selon le modèle.

FAQ sur les pressostats électroniques

Quelle est la différence entre un pressostat mécanique et un électronique ?

Un interrupteur mécanique utilise un diaphragme ou un piston à ressort qui déplace physiquement un micro-interrupteur. Il comporte des pièces mobiles, souffre de fatigue et de dérive et a une précision limitée (± 2 % FS ou pire). Un commutateur électronique utilise un capteur à semi-conducteurs, ne comporte aucune pièce mobile, offre une précision de ±0,5 % FS, une longue durée de vie (millions de cycles) et peut inclure un affichage et une sortie analogique.

Un pressostat électronique peut-il remplacer à la fois un manomètre et un transmetteur ?

Oui. Les modèles comme HPM560 et HPM5010 combinent un affichage local (remplacement d'une jauge), deux sorties de commutateur (remplacement d'un interrupteur mécanique) et une sortie analogique (remplacement d'un émetteur). Cela réduit les composants, le câblage et l'espace du panneau.

Comment régler le point de commutation ?

Sur les modèles dotés d'un afficheur et de boutons (HPM530, HPM560, HPM5010), appliquez simplement une pression ou utilisez le menu pour saisir le point de consigne souhaité. L'hystérésis (la différence entre la mise sous tension et la mise hors tension) peut également être réglée. Pour le HPM510 sans affichage, utilisez un petit tournevis pour régler le potentiomètre tout en surveillant la pression avec une jauge de référence.

Qu’est-ce que l’hystérésis et pourquoi est-ce important ?

L'hystérésis empêche une commutation rapide lorsque la pression oscille autour du point de consigne. Par exemple, une consigne de démarrage de pompe de 5 bar avec une hystérésis de 1 bar démarrera la pompe à 5 bar et l'arrêtera à 6 bar (ou selon configuration). L'hystérésis réglable évite les cycles intempestifs.

Puis-je utiliser un pressostat électronique dans une zone antidéflagrante ?

Les modèles présentés ici ne sont pas certifiés Ex d. Pour les zones dangereuses, veuillez consulter notre série de transmetteurs de pression antidéflagrants (HPM288, etc.) qui peut également fournir des sorties de commutation via un relais séparé dans une zone sûre, ou utiliser une barrière intrinsèquement sûre. Contactez-nous pour des solutions Ex.

Quel est le cycle de vie de la sortie relais ?

Le relais HPM510 est conçu pour >1 million d'opérations. Les interrupteurs électroniques (PNP/NPN) n'ont pas de contacts mobiles, leur durée de vie est donc pratiquement illimitée dans les conditions électriques nominales.

Pourquoi choisir nos pressostats électroniques ?

Nous combinons des capteurs de pression en silicium fiables avec une électronique intelligente pour fournir des commutateurs précis, faciles à utiliser et conçus pour les environnements industriels.

Robuste et fiable

• Boîtier entièrement en acier inoxydable ou en aluminium, protection IP65.

• Pas de ressorts mécaniques – pas de dérive, pas de fatigue.

• Protection contre les surcharges et protection contre l'inversion de polarité.

Configuration flexible

• Choisissez les sorties relais, PNP ou NPN.

• Points de commutation simples ou doubles, plus sortie analogique en option.

• Nombreux raccords process (G1/4, M20×1,5, NPT…).

• Écrans avec corps rotatifs (HPM5010) pour une meilleure visualisation.

Facile à installer et à utiliser

• Réglage du point de consigne sur site via potentiomètre ou boutons numériques.

• Un écran LED ou OLED clair affiche la pression en direct et l'état du commutateur.

• Temps de réponse rapide (<10 ms à <30 ms).

Assistance rapide et service OEM

Nous pouvons personnaliser les plages de pression, la logique de commutation, les unités d'affichage et les connexions électriques pour les commandes de volume. Pour le prototypage, des échantillons sont disponibles. Notre équipe technique répond aux questions de configuration dans un délai d’un jour ouvrable.
