Transmetteur de pression antidéflagrant

Dans les environnements dangereux où des gaz, des vapeurs ou des poussières inflammables sont présents, un transmetteur de pression standard peut devenir une source d'inflammation. Une étincelle provenant d'un fil détaché ou d'un boîtier fissuré pourrait provoquer une explosion catastrophique.

Vous découvrirez ici des transmetteurs de pression antidéflagrants conçus pour les usines chimiques, les raffineries de pétrole, les mines de charbon et les dépôts de carburant. Des boîtiers antidéflagrants (Ex d) aux options à sécurité intrinsèque, nous vous aidons à choisir la plage de pression, le signal de sortie et la certification appropriés afin que vos mesures soient sûres, conformes et fiables.

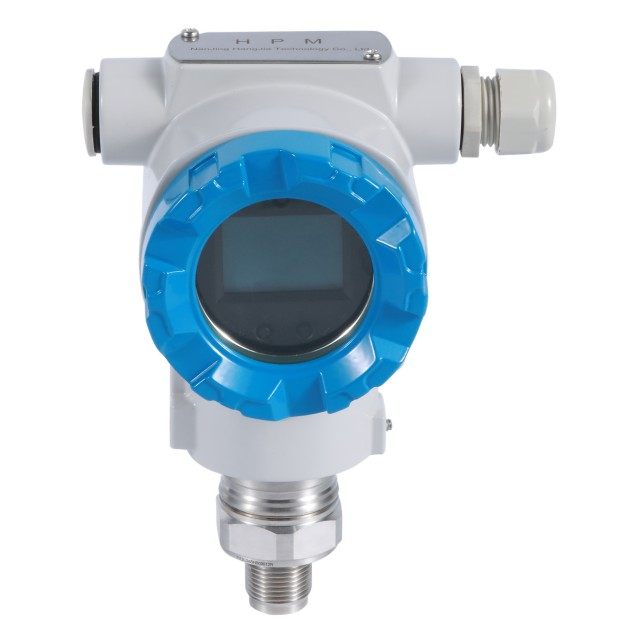

Qu'est-ce qu'un transmetteur de pression antidéflagrant ?

Un transmetteur de pression antidéflagrant est un appareil qui mesure la pression dans les zones dangereuses où l'atmosphère contient des gaz, des vapeurs, des brouillards ou des poussières combustibles inflammables. Contrairement aux transmetteurs standards, il est logé dans un boîtier antidéflagrant pouvant contenir une explosion interne sans la propager au milieu extérieur.

À l’intérieur, un noyau de pression en silicium piézorésistif ou diffusé haute performance convertit la pression appliquée en signal électrique. Le circuit de conditionnement du signal émet ensuite un signal standard de 4 à 20 mA, de 0 à 10 V ou HART. L'ensemble est scellé et robuste pour résister à des conditions extrêmes.

Certification antidéflagrante (Ex d)

Nos transmetteurs antidéflagrants sont conformes aux normes GB3836.1‑2010 et GB3836.2‑2010 (équivalentes aux normes CEI 60079‑0 et CEI 60079‑1). L'enceinte antidéflagrante est conçue de manière à contenir toute inflammation interne et à refroidir les gaz chauds lorsqu'ils s'échappent par les chemins de flamme. Le marquage Ex d II CT6 signifie :

• Ex d – Boîtier antidéflagrant

• II – Adapté aux industries de surface (pas uniquement minières)

• C – Groupe gazeux (hydrogène, acétylène, etc.)

• T6 – Température de surface maximale ≤ 85 ℃ (sans danger pour la plupart des gaz)

Ces transmetteurs sont approuvés pour une utilisation dans les zones dangereuses de zone 1 et de zone 2.

Types de transmetteurs de pression antidéflagrants que nous proposons

Notre gamme antidéflagrante couvre les modèles antidéflagrants généraux, les versions haute température et les conceptions de membranes à bride pour fluides corrosifs.

Transmetteur de pression antidéflagrant (HPM288)

Le HPM288 est un transmetteur antidéflagrant compact, boîtier en aluminium, conçu pour les zones dangereuses industrielles générales. Il utilise un noyau piézorésistif en silicium haute stabilité et offre une sortie 4-20 mA (deux fils). Le boîtier est IP65 et l'appareil peut être fourni avec ou sans écran LED local.

Idéal lorsque vous avez besoin de :

• Certification Ex d II CT6 pour les zones dangereuses Zone 1/2.

• Pression relative, absolue ou scellée de -100 kPa à 100 MPa.

• Connexion simple à deux fils, alimentée en boucle de 4 à 20 mA.

• Stabilité à long terme de ±0,1 % FS/an.

Transmetteur antidéflagrant haute température (HPM289)

Lorsque votre fluide de traitement est chaud (jusqu'à 200 ℃) mais que la zone est toujours dangereuse, le HPM289 combine une protection antidéflagrante avec une structure à ailettes de refroidissement. Les ailettes de refroidissement dissipent la chaleur avant qu'elle n'atteigne l'électronique, tandis que le boîtier en aluminium antidéflagrant conserve sa certification de sécurité.

Idéal lorsque vous avez besoin de :

• Température du fluide jusqu'à 200 ℃ (avec 10 ailettes de refroidissement ; 140 ℃ avec 5 ailettes).

• Même certification Ex d II CT6.

• Sortie 4 à 20 mA, HART ou tension.

• Affichage local en option.

Transmetteur antidéflagrant à membrane et bride (HPM20F)

Pour les fluides corrosifs, visqueux ou cristallisants qui obstrueraient un port de pression fileté, le HPM20F utilise un diaphragme à bride affleurante. Le diaphragme à grande surface (316L, Hastelloy ou Tantale) isole le capteur du fluide et le boîtier du transmetteur est antidéflagrant. Ceci est idéal pour les réservoirs, les réacteurs et les pipelines contenant des fluides collants ou sales.

Idéal lorsque vous avez besoin de :

• Montage sur bride (DN25 à DN100, ANSI ou personnalisé).

• Pièces en contact avec le produit compatibles avec les acides forts ou les produits alimentaires/pharmaceutiques.

• Sortie 4‑20 mA, HART ou RS485.

• Nettoyage facile et pas de zones mortes.

Transmetteur anticorrosion antidéflagrant (HPM27)

Conçu pour les environnements hautement corrosifs (chlore-alcali, lignes de décapage, stockage de produits chimiques), le HPM27 est doté d'un diaphragme en tantale ou d'un noyau en céramique, ainsi que de raccords process en PTFE, PVDF ou titane. Le boîtier est toujours en aluminium antidéflagrant, mais toutes les pièces en contact avec le produit sont sélectionnées pour une résistance chimique maximale.

Idéal lorsque vous avez besoin de :

• Résistance à HCl, H₂SO₄, HF, brouillard salin, etc.

• Capteurs au tantale, Hastelloy C ou céramique.

• Plages jusqu'à 70 MPa (diaphragme métallique) ou inférieure avec céramique.

• 4 à 20 mA, HART, 0 à 10 V ou RS485.

Comparaison rapide

Applications d'émetteurs antidéflagrants

Les transmetteurs antidéflagrants sont obligatoires dans les zones classées comme dangereuses selon les normes ATEX, IECEx ou locales.

Pétrole et gaz en amont et en aval

La pression à la tête de puits, la surveillance des pipelines, les cuves de séparation et les colonnes de raffinerie contiennent tous des hydrocarbures inflammables. Nos transmetteurs Ex d fournissent des données de pression sûres et fiables à la salle de contrôle.

Usines chimiques et pétrochimiques

Les réacteurs, les colonnes de distillation et les réservoirs de stockage manipulent souvent des solvants, des monomères ou de l'hydrogène inflammables. Les sous-produits corrosifs nécessitent des pièces en contact avec le produit anticorrosion (HPM27). Les transmetteurs à bride (HPM20F) sont utilisés pour les polymères collants.

Mines de charbon et exploitation minière

Les mines de charbon souterraines contiennent du méthane (griou) et de la poussière de charbon. Les transmetteurs antidéflagrants (HPM288) sont utilisés sur les ventilateurs de ventilation, les supports de toit hydrauliques et les pompes à lisier.

Usines de peinture et de revêtement

Les cabines de pulvérisation et les salles de mélange contiennent des vapeurs inflammables. Un transmetteur antidéflagrant avec membrane affleurante (HPM20F) mesure la viscosité de la peinture ou le niveau du réservoir sans créer de risque d'étincelle.

Comment choisir un transmetteur de pression antidéflagrant

Groupe Certification & Gaz

Tout d’abord, identifiez votre classification de zone dangereuse (Zone 0, 1, 2 ou Div 1, 2) et le groupe de gaz (IIA, IIB, IIC). Pour la plupart des applications pétrochimiques, l’IIC (hydrogène/acétylène) est le plus strict. Notre Ex d II CT6 couvre les classes de température IIC et T6, adaptées à presque tous les gaz.

Plage de pression et surcharge

Sélectionnez une plage dans laquelle la pression de fonctionnement normale est comprise entre 30 % et 80 % de la pleine échelle. Tous les modèles antidéflagrants disposent d'une protection contre les surcharges d'au moins 1,5×.

Matériaux mouillés pour milieux corrosifs

• Standard – Acier inoxydable 316L (eau, huile, produits chimiques doux).

• Très corrosif – Hastelloy C, Tantale ou céramique.

• Chlore / HCl – Tantale ou revêtement PTFE.

• Caustique – Nickel ou Tantale.

Connexion de traitement

• Fileté – G1/4, G1/2, M20×1,5, NPT (HPM288, HPM289, HPM27).

• Bride – DN25 ~ DN100, ANSI 150 ~ 600 (HPM20F).

• Sanitaire / tri-clamp – disponible sur demande.

Sortie et affichage local

4-20 mA est le plus sûr et le plus courant pour les longs câbles traversant des zones dangereuses. HART permet une configuration à distance sans ouvrir le boîtier. Un écran LCD ou LED local (en option sur HPM288, HPM289) permet aux opérateurs de lire la pression sur site sans avoir besoin d'un indicateur séparé.

FAQ sur les transmetteurs de pression antidéflagrants

Quelle est la différence entre antidéflagrant (Ex d) et intrinsèquement sûr (Ex ia) ?

Antidéflagrant (Ex d) signifie que le boîtier peut contenir une explosion interne. La sécurité intrinsèque (Ex ia) limite l'énergie électrique à un niveau si bas qu'une étincelle ne peut pas enflammer l'atmosphère. Ex d est plus simple à installer et à entretenir pour les boucles 4-20 mA ; Ex ia est souvent utilisé pour les groupes de gaz très sensibles. Nos émetteurs Ex d sont largement acceptés pour la zone 1.

Ai-je besoin d'un transmetteur antidéflagrant si je mesure simplement l'eau dans une usine chimique ?

Cela dépend de la classification de la zone. Si la conduite d'eau traverse une zone classée (par exemple, à proximité d'un réservoir de stockage de solvant), vous devez utiliser un transmetteur avec la certification appropriée. Consultez toujours le dessin de classification des zones dangereuses de votre site.

Puis-je utiliser un émetteur antidéflagrant dans un environnement à fortes vibrations ?

Oui. Nos émetteurs sont testés à 20 g de vibrations et 100 g de chocs. Le boîtier antidéflagrant est robuste et ne comporte aucune pièce mobile. Pour les vibrations très élevées, nous recommandons d’utiliser un raccordement électrique de type câble plutôt qu’un conduit rigide.

Comment câbler un transmetteur de pression antidéflagrant ?

L'alimentation et le signal sont connectés via un presse-étoupe certifié via l'entrée du conduit. Le boîtier doit être correctement scellé pour maintenir son intégrité antidéflagrante. Nous fournissons des schémas de câblage détaillés pour les connexions à deux fils de 4 à 20 mA, de tension à trois fils et HART. Suivez toujours les codes électriques locaux.

Quelle est la température maximale du fluide pour un transmetteur antidéflagrant ?

La norme HPM288 est limitée à une température du fluide de 85 ℃ en raison de l'électronique à l'intérieur du boîtier scellé. Pour des températures de fluide plus élevées, utilisez le HPM289 avec des ailettes de refroidissement (jusqu'à 200 ℃). Ne dépassez jamais la température nominale – cela pourrait compromettre le joint antidéflagrant.

Le transmetteur doit-il être recalibré après avoir été installé dans une zone dangereuse ?

Oui, les intervalles de recalibrage standard (12 mois pour le général, 6 mois pour le critique) s'appliquent toujours. Cependant, l'étalonnage doit être effectué dans une zone sûre ou à l'aide d'un calibrateur portable et d'un adaptateur antidéflagrant. N'ouvrez pas le boîtier dans une zone dangereuse.

Pourquoi choisir nos transmetteurs de pression antidéflagrants ?

Nous concevons et fabriquons des transmetteurs antidéflagrants qui répondent aux normes internationales antidéflagrantes. Chaque unité est testée pour le confinement de l'inflammation, l'intégrité de la pression et la stabilité à long terme.

Certifié pour la sécurité

• Certification Ex d II CT6 (CNEX ou équivalent).

• Boîtier IP65 en aluminium ou en acier inoxydable en option.

• Inspection rigoureuse des chemins de flamme et des surfaces d’étanchéité.

Performances de qualité industrielle

• Précision jusqu'à ±0,25 % FS (représentative).

• Stabilité à long terme ±0,1 % FS/an.

• Dérive à faible température (±0,03 % FS/°C).

• Large plage de pression du vide à 100 MPa.

Configuration flexible

• Choix de raccords process filetés, à brides ou sanitaires.

• Matériaux en contact avec le produit : 316L, Hastelloy, Tantale, céramique, PTFE.

• Sorties : 4‑20 mA, HART, 0‑10 V, RS485.

• Écran en option (LED ou LCD) pour une lecture sur site.

Assistance rapide et experte

Nos ingénieurs vous aident à sélectionner la certification, la gamme et les matériaux appropriés pour votre zone dangereuse spécifique. Nous fournissons sur demande la documentation pour la certification du projet, y compris les déclarations ATEX/IECEx. Pour les commandes OEM et projets, nous proposons un étiquetage personnalisé, des plages de pression spéciales et des câbles étendus.
