Une pompe fonctionnant à sec, une conduite de refroidissement bloquée ou un filtre obstrué peuvent détruire l'équipement en quelques minutes. Un fluxostat est une sentinelle simple et fiable qui surveille votre flux et agit immédiatement – ​​aucun automate requis, aucune programmation complexe.

Vous découvrirez ici les commutateurs de débit pour liquides, gaz et vapeur – des modèles à piston mécanique et commutateurs à dispersion thermique aux types antidéflagrants et à affichage numérique. Sur cette page, nous vous aidons à choisir le bon principe de détection, la sortie (interrupteur à lames, PNP/NPN, relais) et la connexion afin que votre système reste sûr et que vos processus ne fonctionnent jamais sans débit.

Qu'est-ce qu'un commutateur de débit ?

Un fluxostat est un appareil électromécanique ou électronique qui détecte la présence ou l'absence de débit dans un tuyau ou un conduit. Lorsque le débit dépasse ou descend en dessous d'un débit prédéfini, le commutateur change d'état : ouverture ou fermeture d'un circuit, activation d'un relais ou envoi d'un signal à un automate ou à une alarme.

Contrairement à un débitmètre (qui donne une mesure continue), un débitmètre donne une simple indication marche/arrêt : « le débit est trop faible » ou « le débit est trop élevé ». Il est robuste, facile à installer et conçu pour des années de fonctionnement sans entretien.

Deux technologies courantes dominent la commutation de flux industriel :

• Débitmètres mécaniques (à piston) : utilisez un piston ou une palette à ressort qui se déplace avec le débit. Un aimant à l'intérieur déclenche un interrupteur à lames. Simples, peu coûteux, avec une excellente répétabilité, ils fonctionnent aussi bien avec des liquides qu'avec des gaz.

• Débitmètres thermiques (calorimétriques) – utilisez un capteur chauffé et un capteur de référence. L'effet de refroidissement du fluide en circulation modifie la différence de température, qui est convertie en signal de commutation. Aucune pièce mobile, idéale pour les faibles débits et les fluides agressifs, et fonctionne avec des liquides, des gaz et même certaines boues.

Types de commutateurs de débit que nous proposons

Notre gamme de commutateurs de débit couvre les conceptions à piston mécanique, les commutateurs à dispersion thermique et les modèles d'affichage numérique avancés.

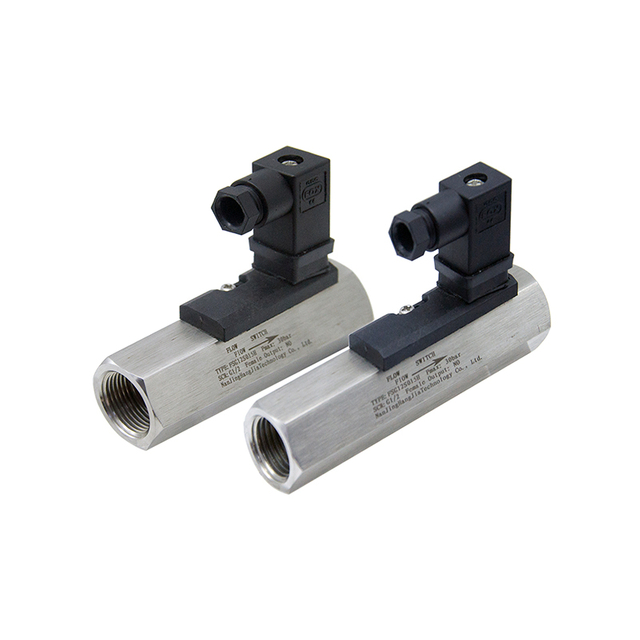

Contrôleur de débit à piston mécanique (série FS / FCS20)

Un piston à ressort se trouve dans le chemin d'écoulement. Lorsque le débit pousse le piston contre le ressort, un aimant à l'intérieur passe devant un interrupteur à lames, déclenchant la sortie. Lorsque le débit s'arrête, le ressort ramène le piston et l'interrupteur se réinitialise. La consigne peut être ajustée en changeant le ressort (ou en utilisant un bypass réglable). Ces interrupteurs sont robustes, ont une très faible perte de charge et sont disponibles en laiton, aluminium anodisé ou acier inoxydable.

Idéal lorsque vous avez besoin de :

• Un interrupteur de débit marche/arrêt simple et fiable pour l'eau, l'huile ou l'air.

• Faible coût et installation facile dans des canalisations de G1/4 à G1.

• Capacité de contact jusqu'à 24 VDC/220 VAC, 100 mA (Reed).

• Taille compacte, bonne répétabilité, maintenance minimale.

Contrôleur de débit à dispersion thermique (UNC‑F24 / HFM510)

Un interrupteur de débit thermique n'a pas de pièces mobiles. Il contient un capteur de température chauffé et un capteur de référence. Le flux éloigne la chaleur du capteur chauffé, créant une différence de température proportionnelle à la vitesse du flux. Un comparateur interne déclenche l'interrupteur lorsque la différence de température franchit un seuil défini. La consigne est réglable via un potentiomètre. Les modèles avec graphiques à barres LED (4 verts, 1 jaune, 1 rouge) affichent le débit par rapport au point de consigne. Des versions antidéflagrantes (Ex d) sont disponibles pour les zones dangereuses.

Idéal lorsque vous avez besoin de :

• Aucune pièce mobile – pas d'usure, pas de colmatage, idéal pour les applications sales ou à faible débit.

• Détection de très faibles vitesses d'écoulement (1 cm/s pour l'eau, 20 cm/s pour l'air).

• Fonctionnement avec des liquides corrosifs ou de grande pureté (pas de contact avec les pièces mobiles).

• Version antidéflagrante (Ex d) pour les zones Zone 1/2.

• Affichage numérique avec réglage de la consigne par bouton-poussoir (HFM510).

Commutateur de débit thermique à affichage numérique (HFM510)

Le HFM510 est un débitmètre thermoélectrique doté d'un écran LCD à 4 chiffres intégré et d'une configuration par bouton-poussoir. Il fournit deux sorties de commutateur PNP ou NPN, une sortie analogique 4-20 mA en option et des modèles de sortie relais. L'écran affiche la vitesse d'écoulement instantanée (cm/s) et l'état du commutateur. Toutes les pièces en contact avec le fluide sont en acier inoxydable 304 et le boîtier est IP67. Il peut être utilisé pour l’eau, l’huile et l’air, avec des plages de mesure allant jusqu’à 1 cm/s.

Idéal lorsque vous avez besoin de :

• Lecture locale de la vitesse d'écoulement et de l'état du commutateur.

• Deux points de consigne indépendants (par exemple, alarme de faible débit et alarme de débit élevé).

• Sortie analogique pour la surveillance des tendances.

• Configuration de sortie flexible (PNP, NPN, relais ou analogique).

Comparaison rapide

Applications des commutateurs de débit par secteur

Circuits de refroidissement et de lubrification

Les machines-outils, les équipements de soudage, les systèmes laser et les grands transformateurs dépendent d'un flux continu de liquide de refroidissement. Un interrupteur de débit installé dans la conduite de refroidissement arrête l'équipement ou déclenche une alarme si le débit descend en dessous d'un niveau sûr, évitant ainsi une surchauffe et des dommages coûteux.

Protection de la pompe

Lorsqu'une pompe fonctionne à sec, les joints et les roulements tombent en panne en quelques minutes. Un interrupteur de débit côté refoulement (détection de faible débit) arrête la pompe avant que des dommages ne surviennent. Pour les pompes de surpression, un débitmètre peut démarrer la pompe lorsque le débit est demandé et l'arrêter lorsque le débit cesse.

CVC et eau glacée

Les unités de traitement d'air, les refroidisseurs et les systèmes de chaudières utilisent des commutateurs de débit pour vérifier que l'eau ou le glycol circule avant de permettre aux compresseurs ou aux appareils de chauffage de fonctionner. Les interrupteurs thermiques (pas de pièces mobiles) sont préférés car ils ne restent pas coincés par les débris.

Traitement chimique et de l'eau

Les pompes doseuses, les filtres-presses et les systèmes d'osmose inverse doivent savoir quand le débit est présent. Un fluxostat thermique avec une sonde en acier inoxydable résiste à la corrosion. Les modèles antidéflagrants (UNC‑F24) sont utilisés dans les zones dangereuses où des solvants ou des gaz inflammables sont présents.

Systèmes d'air et de gaz

Les conduites d'air comprimé, les conduits de ventilation et les brûleurs à gaz nécessitent une vérification du débit. Les interrupteurs mécaniques fonctionnent pour des débits plus élevés ; Les interrupteurs thermiques sont excellents pour les faibles vitesses de l'air (jusqu'à 20 cm/s).

Comment choisir le bon commutateur de débit

Déterminer la plage de fluide et de débit

• Eau, huile, air (débit modéré à élevé) – le commutateur à piston mécanique (FS/FCS20) est économique et fiable.

• Faible débit, fluides sales, fluides corrosifs – interrupteur thermique (UNC‑F24 ou HFM510) sans pièces mobiles.

• Débit très faible (par exemple, 1 cm/s d'eau) – le type thermique est la seule option.

Choisissez le type de sortie

• Commutateur Reed (contact sec) – pour connexion directe à l'entrée PLC ou à un petit relais (24 VDC / 220 VAC, ≤100 mA). Utilisez un relais intermédiaire pour des charges plus élevées.

• Sortie transistor PNP ou NPN – pour circuits 24 VDC et automates modernes. Le sourcing (PNP) est le plus courant.

• Sortie relais (UNC‑F24, HFM510) – peut commuter des charges plus importantes (jusqu'à 4 A) directement vers des pompes ou des alarmes.

• Sortie analogique – pour la tendance de la vitesse d'écoulement en plus de la commutation.

Tenir compte des exigences d'installation

• Taille du tuyau – les interrupteurs mécaniques sont disponibles avec des filetages G1/4, G3/8, G1/2, G3/4, G1. Les interrupteurs thermiques utilisent une sonde filetée (par exemple, G1/2) qui s'insère dans le tuyau via un bossage ou un té soudé.

• Matériaux – laiton ou aluminium anodisé pour eau/air en général ; acier inoxydable pour milieux corrosifs ou haute pureté.

• Pression nominale – interrupteurs mécaniques jusqu'à 50 bar (aluminium) ou 100 bar (inox). Interrupteurs thermiques jusqu'à 100 bar.

• Température – mécanique jusqu'à 110 °C ; thermique jusqu'à 80 °C standard (supérieure sur demande).

Exigences relatives aux zones dangereuses

Pour les atmosphères explosives de Zone 1 ou Zone 2 (gaz, vapeur, poussière), choisissez le fluxostat thermique antidéflagrant UNC‑F24 (Ex d IIC T6). N'utilisez pas d'interrupteur mécanique standard.

FAQ sur les commutateurs de débit

Quelle est la différence entre un débitmètre et un débitmètre ?

Un fluxostat fournit un simple signal marche/arrêt (débit/pas de débit, ou débit supérieur/inférieur à un point de consigne). Un débitmètre donne une lecture continue du débit (par exemple, litres par minute). Utilisez un interrupteur pour la protection, le verrouillage et les alarmes. Utilisez un compteur pour la surveillance du processus et le contrôle des lots.

Un fluxostat mécanique peut-il être utilisé pour de faibles débits ?

La série FS/FCS20 propose des modèles avec des points de consigne aussi bas que 0,6 L/min (eau). Pour des débits encore plus faibles (par exemple 0,1 L/min ou cm/s), un fluxostat thermique est plus adapté.

Comment régler la consigne sur un fluxostat thermique ?

Sur l'UNC‑F24, tournez le potentiomètre tout en observant le graphique à barres LED. Tournez dans le sens des aiguilles d’une montre pour augmenter le point de consigne (ce qui rend l’interrupteur plus difficile à fermer), dans le sens inverse des aiguilles d’une montre pour le diminuer. Sur le HFM510, utilisez les boutons en façade : entrez dans le menu, réglez le point de commutation souhaité en cm/s et sortez. L'écran affiche la vitesse d'écoulement actuelle.

Puis-je utiliser un fluxostat avec un débit pulsé (par exemple, provenant d'une pompe péristaltique) ?

Oui, mais vous devrez peut-être ajouter un stabilisateur ou augmenter le délai de réponse (si disponible). Les interrupteurs thermiques peuvent faire la moyenne du signal. Pour les interrupteurs mécaniques, les pulsations peuvent provoquer des vibrations ; un relais temporisé dans le circuit est utile.

Que se passe-t-il si un interrupteur de débit thermique est recouvert d'huile ou de tartre ?

Un revêtement mince et conducteur peut affecter la précision. Les interrupteurs thermiques sont plus tolérants que les interrupteurs mécaniques (aucune pièce mobile susceptible de coller), mais une accumulation importante doit être évitée. Pour les applications extrêmement sales, envisagez un style d'insertion avec un programme de nettoyage ou un interrupteur mécanique avec un jeu de piston plus grand.

Ai-je besoin d’un tuyau droit avant un contrôleur de débit ?

Pour les interrupteurs à piston mécaniques, une certaine course droite est utile mais n'est pas critique car le piston est dans le flux d'écoulement. Pour les interrupteurs thermiques, il est recommandé d'avoir 5× diamètres de tuyaux en amont et 3× en aval pour garantir un profil de vitesse représentatif. Pour les espaces restreints, les interrupteurs thermiques sont plus indulgents que les compteurs à turbine.

Pourquoi choisir nos contrôleurs de débit ?

Nous concevons et fabriquons des commutateurs de débit en utilisant deux technologies éprouvées sur le terrain – à piston mécanique et à dispersion thermique – pour couvrir la plus large gamme d'applications.

Robuste et fiable

• Mécanique – piston à ressort, interrupteur à lames à couplage magnétique. Aucune électronique en panne. Convient pour une température jusqu'à 110 °C, une pression jusqu'à 100 bar.

• Thermique – sonde entièrement en acier inoxydable, électronique à semi-conducteurs, aucune pièce mobile. Indication d'état LED, option antidéflagrante.

Facile à installer et à régler

• Raccords filetés compacts (G1/4 à G1) pour une insertion facile dans la tuyauterie existante.

• Les modèles thermiques incluent un potentiomètre ou un menu à boutons-poussoirs ; aucun étalonnage n'est nécessaire pour la plupart des supports.

• Protection IP65 à IP67, adaptée à une utilisation intérieure ou extérieure.

Sorties flexibles

• Commutateur Reed (NO/NC), transistor PNP/NPN, relais (jusqu'à 4 A) et analogique 4-20 mA.

• Points de commutation simples ou doubles (HFM510) pour les alarmes basses et hautes.

Assistance et personnalisation rapides

Nos ingénieurs vous aident à sélectionner la technologie de commutateur de débit adaptée en fonction de votre fluide, de la taille du tuyau, de la plage de débit et des conditions environnementales. Nous pouvons personnaliser les longueurs de sonde, les types de filetage et les étalonnages des points de consigne pour les commandes OEM.
