Optimisez le contrôle et l'efficacité avec nos émetteurs de pression différentielle. Organisés pour mesurer la différence de pression entre deux points, ces émetteurs fournissent des données cruciales pour le débit et la surveillance des niveaux. Que ce soit dans les systèmes HVAC ou les processus industriels, nos émetteurs de pression différentielle offrent une mesure et un contrôle précis, améliorant les performances du système et l'efficacité énergétique.

Émetteur de pression différentielle

Une mesure précise de la pression différentielle vous indique ce qui se passe réellement à l’intérieur de vos tuyaux, filtres et cuves. Une lecture de pression unilatérale cache souvent la différence critique qui révèle des filtres obstrués, des pompes défectueuses ou des échangeurs de chaleur qui fuient.

Vous découvrirez ici les transmetteurs de pression différentielle pour gaz, liquide et vapeur – de la pression microdifférentielle pour les salles blanches aux modèles haut de gamme pour les filtres et le débit, y compris les versions en silicium monocristallin haute température et haute précision.

Sur cette page, nous vous aidons à choisir la plage de pression différentielle, la pression nominale statique et le signal de sortie appropriés afin que vous puissiez détecter les problèmes rapidement et maintenir le fonctionnement efficace de votre processus.

Qu'est-ce qu'un transmetteur de pression différentielle ?

Définition de la pression différentielle et principe de fonctionnement

Un transmetteur de pression différentielle mesure la différence de pression entre deux points d'un système. Il dispose de deux ports de pression : un côté haut (H) et un côté bas (L). Le transmetteur émet un signal proportionnel à la différence (P_high – P_low), indépendant des pressions absolues à chaque port.

À l’intérieur, un élément de détection – généralement une puce de pression différentielle piézorésistive en silicium ou un capteur en silicium monocristallin – dévie sous la pression différentielle. Cette déviation modifie la résistance ou la capacité électrique, et l'électronique embarquée la convertit en un signal standard de 4 à 20 mA, de 0 à 10 V ou HART.

La pression différentielle est à la base de trois mesures industrielles courantes :

• Débit – en utilisant une plaque à orifice, un venturi ou un tube de Pitot, la chute de pression à travers une restriction est proportionnelle au carré du débit.

• Niveau – dans un réservoir fermé, la différence de pression hydrostatique entre le bas et le haut donne le niveau du liquide.

• État du filtre – à mesure qu’un filtre se bouche, la chute de pression à travers celui-ci augmente, signalant la nécessité d’un nettoyage ou d’un remplacement.

Jauge, Absolue et Différentielle – Quelle est la différence ?

De nombreux utilisateurs les confondent. Un transmetteur de pression relative mesure la pression par rapport à l’atmosphère à l’aide d’un seul port. Un transmetteur de pression absolue utilise une référence de vide scellée. Un transmetteur de pression différentielle utilise deux ports et mesure la différence – il ne s'appuie pas sur une référence atmosphérique. Cela le rend idéal pour les applications où la pression de mode commun (pression statique) est élevée mais la différence est faible.

Types de transmetteurs de pression différentielle que nous proposons

Notre gamme de transmetteurs de pression différentielle couvre l'air basse pression, les processus industriels généraux, la surveillance de haute précision et les fluides à haute température.

Micro transmetteur de pression différentielle (HPM310)

Conçu pour des pressions différentielles très faibles dans des gaz propres, secs et non corrosifs. Le HPM310 utilise une puce MEMS haute sensibilité et comporte des raccords de tuyaux barbelés de Ø8 mm pour une installation facile. Il est couramment utilisé dans la pression des conduits CVC, la surveillance des ventilateurs, la pression différentielle des salles blanches et les systèmes de ventilation.

Idéal lorsque vous avez besoin de :

• Plages de 0 à 100 Pa jusqu'à 0 à 100 kPa (plages ± bidirectionnelles disponibles).

• Précision de ±0,25 % FS (pour ≥1 kPa) à ±1,0 % FS (pour une plage de 100 Pa).

• Montage simple sur mur/panneau avec réglage manuel du zéro.

• Sortie : 4‑20 mA, 0‑5/0‑10 V ou RS485.

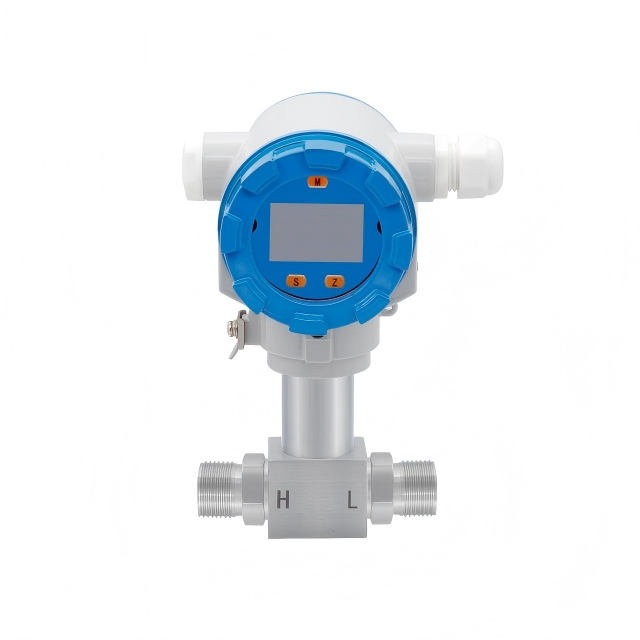

Transmetteur de pression différentielle industrielle générale (HPM320 / HPM3180)

Ces transmetteurs sont construits avec un noyau de pression différentielle piézorésistif en silicium et un raccord process fileté en acier inoxydable. Ils peuvent traiter des liquides, des gaz et de la vapeur, avec une pression statique bilatérale allant jusqu'à 20 MPa. Le boîtier est en alliage d'aluminium (IP66) avec affichage local en option.

Idéal lorsque vous avez besoin de :

• Plages de 0 à 10 kPa jusqu'à 3,5 MPa (plages bidirectionnelles telles que -100 à 100 kPa prises en charge).

• Raccordements filetés : G1/4, G1/2, M20×1,5, NPT.

• Sortie 4-20 mA, HART, 0-10 V ou RS485.

• Pression différentielle pour filtres, débit (orifice) et niveau dans des réservoirs fermés.

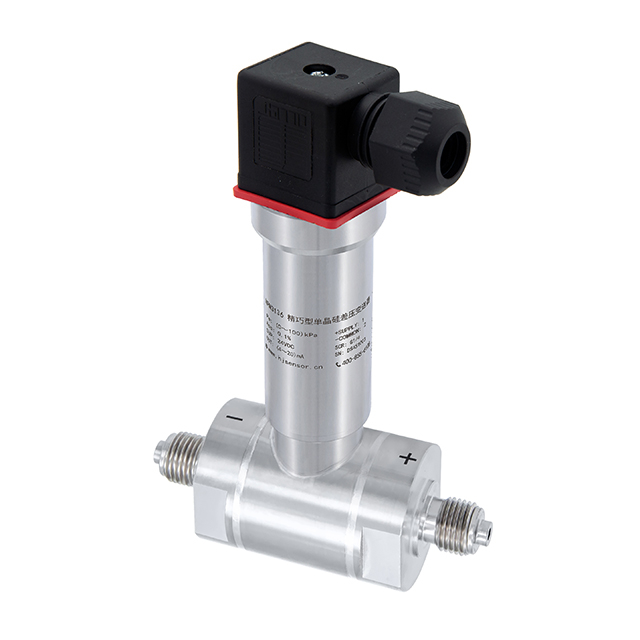

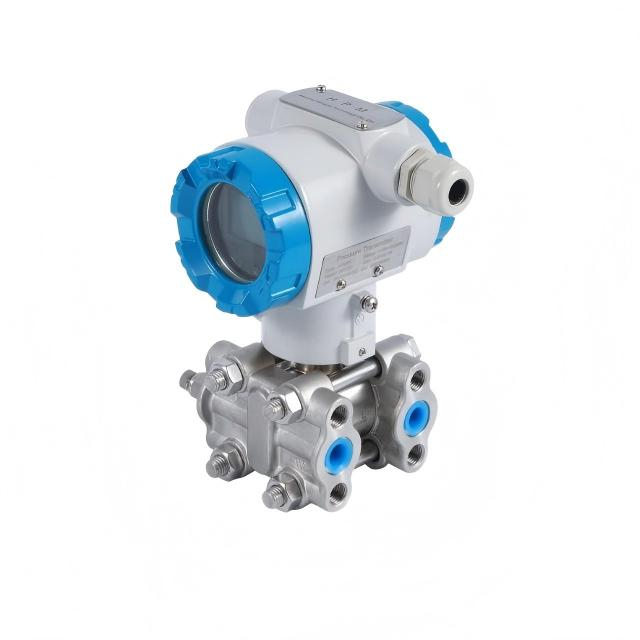

Transmetteur de pression différentielle en silicium monocristallin de haute précision (HPM3136 / HPM3186)

Pour les applications critiques nécessitant une haute précision et une stabilité à long terme, ces transmetteurs utilisent une puce de pression différentielle en silicium monocristallin avec compensation intégrée de pression statique et de température. Ils offrent une excellente protection contre les surcharges et une faible erreur totale.

Idéal lorsque vous avez besoin de :

• Précision jusqu'à 0,075 % FS (HPM3186) ou 0,1 % FS.

• Plages très basses jusqu'à 1 kPa (non rempli d'huile) et jusqu'à 10 MPa.

• Capacité de pression statique élevée (jusqu'à 25 MPa ou plus).

• Construction en acier inoxydable entièrement soudée, IP65.

• Sortie standard 4‑20 mA + HART.

Transmetteur de pression différentielle haute température (HPM3189)

Lorsque le fluide de traitement est chaud – jusqu'à 140 ℃ (ou plus) – l'électronique standard peut tomber en panne. Le HPM3189 utilise une structure de dissipation thermique (ailettes de refroidissement) entre le raccordement au processus et le boîtier électronique, protégeant les circuits sensibles tout en maintenant une mesure différentielle précise.

Idéal lorsque vous avez besoin de :

• Température du support jusqu'à 140 ℃ (personnalisable pour une température plus élevée).

• Mêmes plages que le HPM320 : 0~10 kPa à 3,5 MPa.

• Raccords filetés pour installation directe.

• Les options de sortie incluent 4‑20 mA, HART, RS485.

Comparaison rapide

Applications des transmetteurs de pression différentielle par industrie

Les transmetteurs de pression différentielle sont utilisés partout où une chute de pression indique l'état du processus.

Surveillance des filtres et des crépines

À mesure qu’un filtre collecte les contaminants, la chute de pression à travers celui-ci augmente. En surveillant DP, la maintenance peut remplacer ou nettoyer le filtre en fonction de l'état réel et non selon un calendrier fixe. Cela permet d'économiser de l'énergie (réduction du travail de la pompe) et d'éviter un colmatage inattendu.

Utilisations typiques :

• Filtres d'admission d'air sur compresseurs.

• Filtres à huile lubrifiante sur boîtes de vitesses et turbines.

• Filtres à manches dans les dépoussiéreurs.

• Crépines dans les conduites d'eau et de produits chimiques.

Mesure de débit (Orifice, Venturi, Pitot)

La pression différentielle est la méthode la plus ancienne et la plus fiable pour mesurer le débit dans les canalisations. En installant un élément primaire (plaque à orifices, tube venturi ou tube de Pitot), le transmetteur DP mesure la chute de pression et le débit est calculé (généralement racine carrée extraite dans le DCS ou le transmetteur lui-même). Nos émetteurs prennent en charge les options d'extraction de racine carrée.

Niveau de liquide dans les réservoirs fermés

Dans un réservoir scellé (par exemple, un récipient sous pression, une colonne de distillation, un tambour de chaudière), un transmetteur de pression à jauge unique ne peut pas mesurer le niveau car la pression de l'espace vapeur s'ajoute à la charge hydrostatique. Un transmetteur de pression différentielle connecté au fond (côté haut) et à l'espace de vapeur supérieur (côté bas) mesure uniquement la hauteur de la colonne de liquide, indépendamment de la pression du réservoir.

Contrôle CVC et salle blanche

Le maintien d'une pression positive ou négative entre les pièces est essentiel pour les hôpitaux, les laboratoires et la fabrication propre. Des transmetteurs de pression micro-différentielle (HPM310) avec des plages aussi basses que 100 Pa sont utilisés pour surveiller la pressurisation de la pièce et la pression statique des conduits.

Comment choisir le bon transmetteur de pression différentielle

Sélection de la plage DP, de la pression statique et de la précision

Tout d’abord, estimez la pression différentielle maximale à laquelle vous vous attendez dans des conditions normales et perturbées. Choisissez un émetteur dont le DP normal se situe entre 30 % et 80 % de la pleine échelle.

La pression statique est la pression absolue commune aux deux ports (par exemple, la pression de ligne dans un tuyau). Assurez-vous que la pression statique nominale du transmetteur dépasse la pression de ligne maximale. Pour une pression de ligne élevée avec un faible DP (par exemple, ligne de 10 MPa, DP de 10 kPa), un transmetteur en silicium monocristallin de haute précision (HPM3136/3186) est recommandé car il maintient les performances sous pression statique.

Précision – pour la surveillance générale du filtre, ±0,5 % FS est suffisant. Pour le débit de transfert commercial ou le niveau critique du réacteur, choisissez ±0,1 % ou mieux.

Connexions de processus et matériaux en contact avec le fluide

La plupart des transmetteurs de pression différentielle filetés utilisent des connexions G1/4, M20×1,5 ou NPT. Pour les milieux sanitaires ou corrosifs, nous proposons des membranes en acier inoxydable 316L (standard), en Hastelloy C ou en Tantale. Les joints sont généralement en FKM (standard), NBR, EPDM ou HNBR selon la compatibilité des fluides.

Type de support et température

• Gaz propre, sec et non corrosif (air, azote) – le HPM310 avec raccords cannelés est économique.

• Liquides et gaz généraux – HPM320/3180 avec raccords filetés 316L.

• Liquides/vapeur à haute température – HPM3189 avec ailettes de refroidissement.

• Médias corrosifs ou de haute pureté – choisissez un diaphragme en Hastelloy ou en tantale.

Signal de sortie et connexion électrique

• 4 à 20 mA – le plus courant pour les longs câbles.

• 4‑20 mA + HART – permet la configuration et les diagnostics numériques.

• 0 à 10 V – pour les circuits courts et les contrôleurs d'entrée de tension.

• RS485 / Modbus – pour les réseaux numériques.

Raccordements électriques : connecteur DIN43650 (Hirschmann), sortie câble (IP67), ou M12.

FAQ sur les transmetteurs de pression différentielle

Quelle est la différence entre un transmetteur de pression différentielle et un transmetteur de pression relative ?

Un transmetteur de pression relative possède un port et mesure la pression par rapport à l’atmosphère. Un transmetteur de pression différentielle possède deux ports et mesure la différence entre eux. Les transmetteurs DP peuvent être utilisés pour la mesure de niveau dans des réservoirs scellés et de débit ; les émetteurs de jauge ne le peuvent pas.

Puis-je mesurer le débit avec un transmetteur de pression différentielle ?

Oui. Installer un élément de débit primaire (plaque à orifice, venturi, tube de Pitot) dans le tuyau. Le transmetteur DP mesure la chute de pression à travers l'élément. Le débit est proportionnel à la racine carrée du DP. Beaucoup de nos émetteurs et systèmes DCS proposent une extraction de racine carrée.

Comment la pression statique affecte-t-elle la mesure de la pression différentielle ?

La pression statique est la pression commune appliquée aux deux ports. Idéalement, le transmetteur DP devrait rejeter complètement la pression statique. Dans les appareils réels, une petite erreur de pression statique existe. Nos modèles en silicium monocristallin (HPM3136, HPM3186) offrent d'excellentes performances de pression statique, avec une erreur généralement ≤ 0,5 % FS par 10 MPa statique.

Quelle est la température maximale du fluide pour un transmetteur DP standard ?

Les émetteurs DP piézorésistifs au silicium standard (HPM320, HPM3180) gèrent des supports jusqu'à 100 ℃. Pour des températures plus élevées, utilisez la version haute température HPM3189 avec ailettes de refroidissement, qui prend en charge jusqu'à 140 ℃ (personnalisable à 200 ℃ ou plus).

Puis-je utiliser un transmetteur DP pour mesurer le niveau dans un réservoir ouvert ?

Oui, mais vous pouvez également utiliser un transmetteur de pression relative plus simple. Pour un réservoir ouvert, connectez le côté haut au fond et laissez le côté bas ouvert à l’atmosphère. Le transmetteur DP mesurera la pression hydrostatique manométrique, qui est proportionnelle au niveau. De nombreux utilisateurs préfèrent les transmetteurs de jauge pour réservoirs ouverts car ils sont moins chers.

À quelle fréquence un transmetteur de pression différentielle doit-il être calibré ?

Pour la surveillance non critique (filtre DP), un étalonnage tous les 12 à 18 mois est typique. Pour la mesure du débit ou du niveau dans des récipients liés à la sécurité, étalonnez tous les 6 à 12 mois. Les modèles en silicium monocristallin offrent une stabilité à long terme de ±0,1 % FS/an, permettant des intervalles prolongés.

Pourquoi choisir nos transmetteurs de pression différentielle ?

Nous fabriquons des transmetteurs de pression différentielle en utilisant plusieurs technologies de base – du MEMS à faible coût pour le CVC au silicium monocristallin haut de gamme pour le contrôle des processus critiques. Chaque transmetteur est testé pour l'influence de la pression statique, la dérive de température et la surcharge.

Conception fiable de qualité industrielle

• Construction entièrement soudée ou entièrement scellée pour les environnements difficiles.

• Large compensation de température (-10 ℃ à +80 ℃ dans la plupart des modèles).

• Protection élevée contre les surcharges (plage DP 1,5 ~ 2 × ; pression statique jusqu'à 40 MPa).

• Stabilité à long terme aussi faible que 0,075 % FS/an.

Ce que vous obtenez :

• Lectures différentielles stables même sous des variations de pression statique et de température.

• Options de matériaux pour les milieux corrosifs (316L, Hastelloy, Tantale).

• Raccordements process standardisés pour une mise à niveau facile.

Assistance rapide, personnalisation et service mondial

Nous comprenons que chaque application de pression différentielle a des exigences uniques en matière de tuyauterie, de fluide et de précision. Nos ingénieurs vous aident à sélectionner la plage, la pression statique, le matériau de la membrane et le signal de sortie appropriés. Des gammes personnalisées, des longueurs d'ailettes de refroidissement et des raccords de processus spéciaux sont disponibles pour les commandes OEM et de projet.

Avantages des services :

• Réponse rapide sur le dimensionnement et les références croisées des numéros de pièces existants.

• Prise en charge depuis l’étape de l’échantillonnage jusqu’aux séries de production en grand volume.

• Assistance après-vente lorsque les conditions de votre procédé changent.
