Émetteur de niveau submersible

Une mesure précise du niveau dans les réservoirs, les puits, les rivières et les stations de relevage est essentielle pour le contrôle des processus, la surveillance de l'environnement et la gestion de l'eau. Un transmetteur de niveau défectueux peut entraîner un débordement des réservoirs, des pompes fonctionnant à sec ou un inventaire inexact.

Vous découvrirez ici des transmetteurs de niveau submersibles pour l'eau, les eaux usées, l'eau de mer et les liquides corrosifs – des modèles à usage général aux versions capacitives mini-diamètre, anti-sable, anti-mauvaises herbes et céramique. Sur cette page, nous vous aidons à choisir la plage de mesure, le signal de sortie, le matériau du câble et les accessoires de montage appropriés afin que votre surveillance de niveau soit fiable, même dans des conditions difficiles.

Qu'est-ce qu'un transmetteur de niveau submersible ?

Un transmetteur de niveau submersible (également appelé sonde de niveau hydrostatique) mesure la pression hydrostatique exercée par une colonne de liquide au-dessus de lui. La pression est directement proportionnelle à la hauteur (niveau) du liquide lorsque la densité du liquide est connue. Le transmetteur est descendu dans le réservoir, le puits ou le canal ouvert et est complètement étanche à l'environnement.

À l’intérieur, un capteur de pression – généralement un élément piézorésistif en silicium ou capacitif en céramique – convertit la pression hydrostatique en signal électrique. Un câble ventilé permet à la pression atmosphérique d'atteindre l'arrière du capteur, de sorte que la sortie soit une véritable pression manométrique (c'est-à-dire uniquement la colonne de liquide, non affectée par les changements barométriques). Le circuit de conditionnement du signal émet ensuite un signal standard de 4 à 20 mA, de 0 à 10 V ou RS485 vers un contrôleur ou un écran.

L’ensemble étant enrobé et soudé, il peut être immergé en continu à des profondeurs allant jusqu’à 500 mètres ou plus.

Principe de mesure du niveau hydrostatique

La pression au fond d'une colonne de liquide est : P = ρ × g × h, où :

• P = pression hydrostatique (Pa)

• ρ = densité du liquide (kg/m³)

• g = accélération gravitationnelle (≈9,81 m/s²)

• h = hauteur du liquide (m)

L'émetteur mesure P, et avec une densité connue, le niveau (h) est calculé. La plupart des transmetteurs de niveau submersibles sont étalonnés en usine en mètres de colonne d'eau (mH₂O) ou en pieds d'eau (ftH₂O). Pour les liquides de densités différentes (par exemple, carburant, produits chimiques), le transmetteur peut être calibré en conséquence ou le facteur de densité appliqué dans le système de contrôle.

Types de transmetteurs de niveau submersibles que nous proposons

Notre gamme de transmetteurs de niveau submersibles couvre une large gamme d'applications – de l'eau propre des puits profonds aux eaux usées agressives et à l'eau de mer côtière.

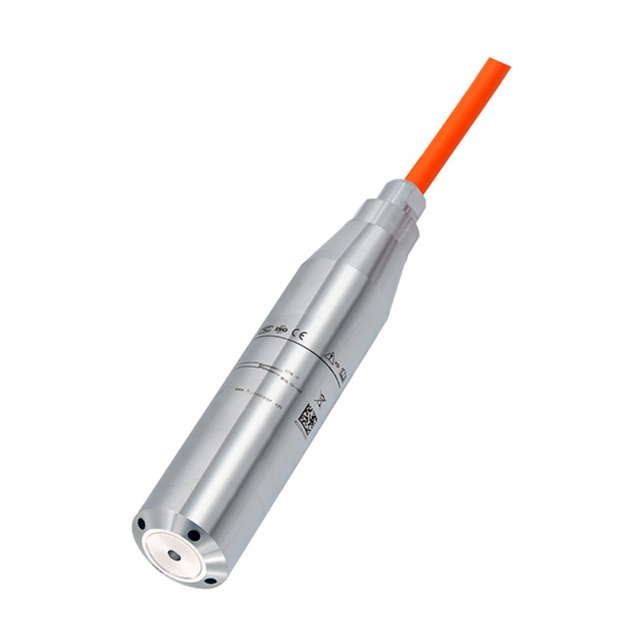

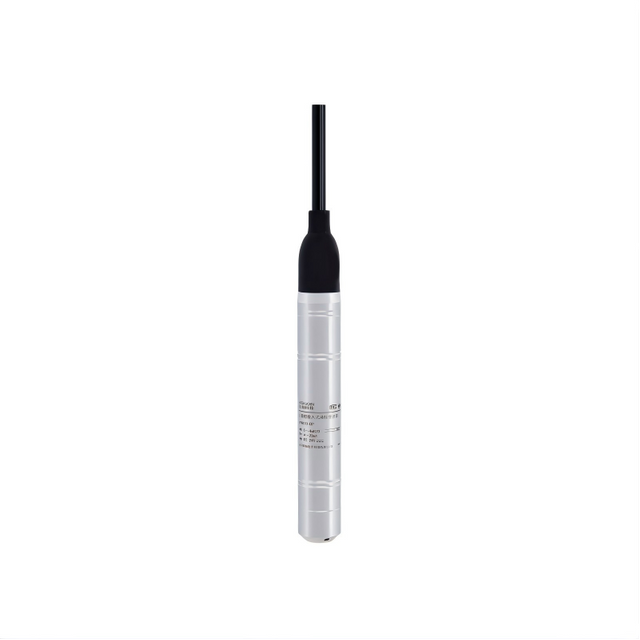

Transmetteur de niveau submersible à usage général (HPM410)

Le HPM410 est le cheval de bataille de la mesure de niveau submersible. Il utilise un capteur de pression piézorésistif en silicium, un boîtier en acier inoxydable 316L entièrement soudé et une construction en pot à double étanchéité. Le câble ventilé est disponible avec une gaine en polyuréthane (PU) ou en nitrile (NBR). Plages de 1 à 500 mH₂O avec une précision typique de ±0,5 % FS (±0,2 % FS en option). Une large compensation de température et des sorties multiples (4‑20 mA, HART, RS485, relais) le rendent adapté à la plupart des applications industrielles et municipales.

Idéal lorsque vous avez besoin de :

• Une sonde submersible robuste entièrement en acier inoxydable.

• Protection IP68 pour une immersion continue.

• Mesure de niveau dans les réservoirs d'eau, les rivières, les stations de relevage et les puits d'eau souterraine.

• Options de sortie : 4 à 20 mA (2 fils), 0 à 10 V, RS485 ou HART.

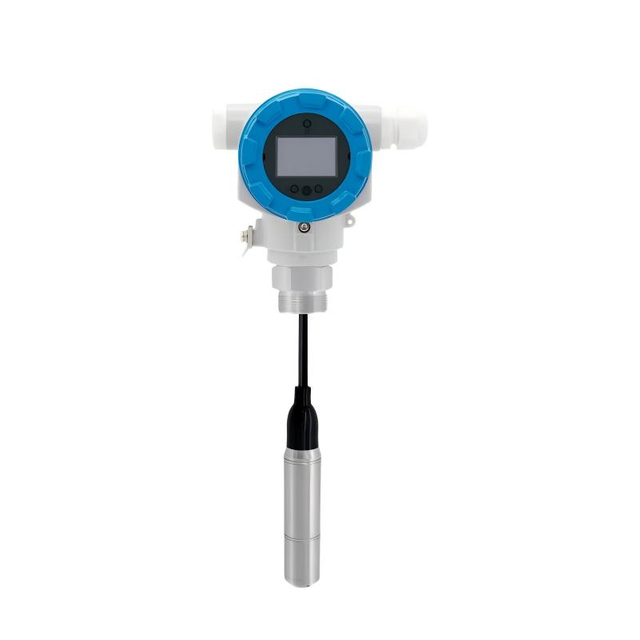

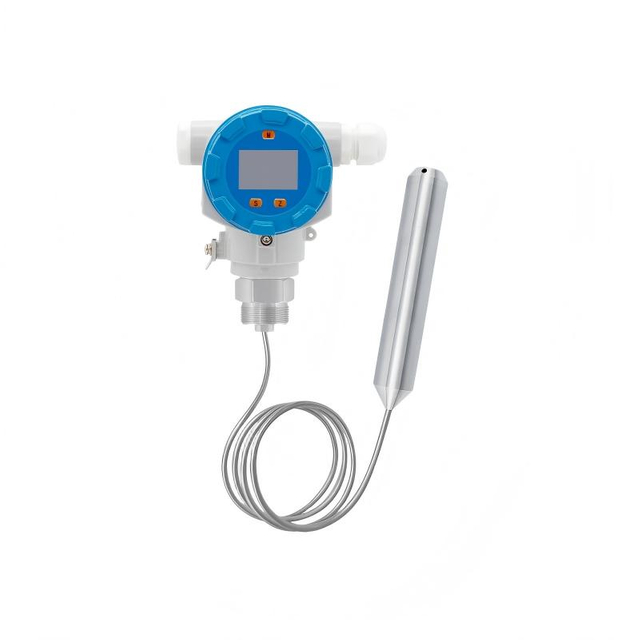

Transmetteur de niveau submersible de type divisé avec affichage (HPM420W)

Le HPM420W sépare la sonde de détection (submersible) du boîtier électronique (côté supérieur). La sonde contient le capteur de pression et est entièrement étanche IP68. Une boîte de jonction avec un affichage local et des boutons de configuration est montée au-dessus du sol, ce qui facilite la configuration et la lecture sans retirer la sonde du puits. Idéal pour les puits profonds, les réservoirs et les sites où une indication sur site est requise.

Idéal lorsque vous avez besoin de :

• Affichage local de la valeur du niveau au niveau du sol.

• Profondeur de sonde jusqu'à 300 mH₂O.

• Calibrage facile sans soulever la sonde.

• Sorties 4 à 20 mA, HART, RS485 ou relais.

Transmetteur de niveau à mini diamètre (Φ19 mm) (HPM4119)

Conçu pour les forages étroits, les petits tuyaux ou les points d'accès restreints, le HPM4119 dispose d'une sonde ultra fine de 19 mm de diamètre. Malgré sa petite taille, il offre une grande précision (jusqu'à ±0,1 % FS) et une plage allant jusqu'à 350 mH₂O. Le boîtier 316L entièrement soudé et le câble PU ou NBR garantissent une fiabilité à long terme.

Idéal lorsque vous avez besoin de :

• Insertion à travers une très petite ouverture (par exemple, un trou de 1 pouce).

• Haute précision pour la surveillance des eaux souterraines ou les applications en laboratoire.

• Options basse tension (2,8 ~ 5,5 V) pour les enregistreurs de données alimentés par batterie.

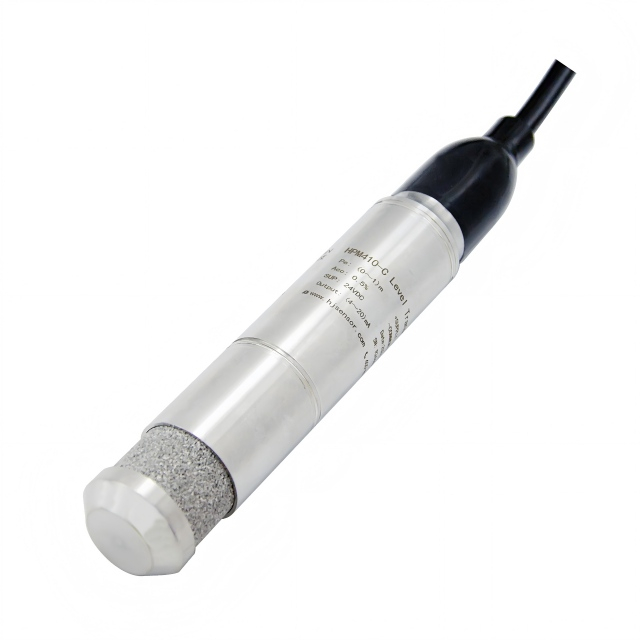

Transmetteur de niveau anti-sable et algues (HPM410-C)

Dans les rivières, les lacs et les eaux côtières, le sable, le limon et les plantes aquatiques peuvent obstruer ou endommager une sonde submersible standard. Le HPM410‑C est doté d'un anneau de filtre personnalisé (316L ou céramique) qui empêche la pénétration de particules et empêche les algues de s'enrouler autour du diaphragme. L'anneau filtrant est amovible et nettoyable. Ce modèle est conçu pour les environnements difficiles à forte croissance sédimentaire ou biologique.

Idéal lorsque vous avez besoin de :

• Protection contre le sable, les débris et les algues.

• Déploiement à long terme dans les rivières, les réservoirs ou les prises d'eau de refroidissement.

• Sonde 316L plus anneau filtrant en céramique en option.

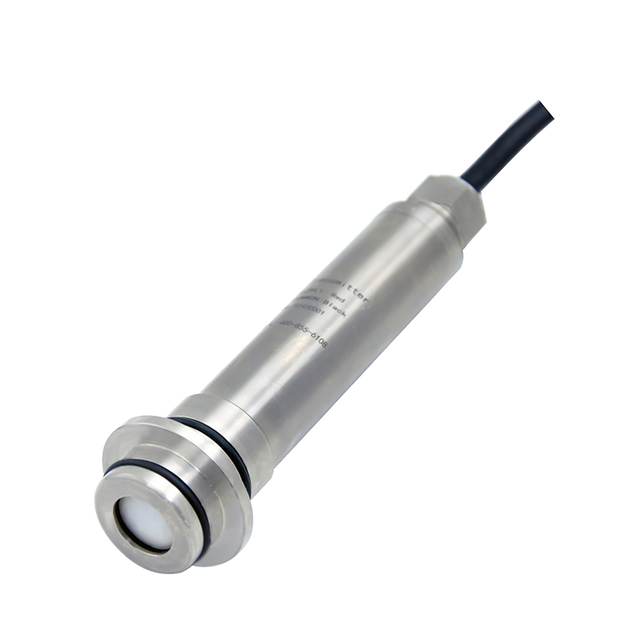

Transmetteur de niveau submersible capacitif en céramique (HPM47W‑CSN)

Pour les milieux corrosifs (eau de mer, produits chimiques, eaux usées à forte salinité) ou lorsque la fiabilité à long terme est critique, le HPM47W-CSN utilise un capteur capacitif en céramique Al₂O₃ à 99,9 %. La sonde entièrement en 316L ou en alliage de titane et le câble en fluoroplastique (FEP) offrent une excellente résistance aux produits chimiques, au sel et aux UV. Le capteur en céramique sèche (pas de remplissage d'huile) signifie aucun risque de contamination et une capacité de surcharge très élevée.

Idéal lorsque vous avez besoin de :

• Résistance à la corrosion – eau de mer, usines chimiques, traitement des eaux usées.

• Protection élevée contre les surcharges (jusqu'à 600 kPa pour un capteur de 10 kPa).

• Mesure sans huile pour les applications ultrapures ou sensibles.

• Précision aussi bonne que ±0,25 % FS.

Comparaison rapide

Applications des transmetteurs de niveau submersibles par industrie

Eau et eaux usées

Stations de relevage, contrôle de pompes, réservoirs de stockage et canaux ouverts. Un transmetteur de niveau submersible détecte directement le niveau d'eau et peut démarrer/arrêter les pompes via une sortie relais ou envoyer un signal 4-20 mA à un automate. Le HPM410 (général) et le HPM420W (avec écran) sont des choix courants. Pour les eaux usées contenant des débris, le HPM410‑C avec anneau filtrant empêche le colmatage.

Surveillance des eaux souterraines et des puits profonds

Surveillance environnementale des aquifères, des forages et des puits d'assainissement. Les sondes de mini diamètre (HPM4119) s'insèrent dans des tubages de puits étroits. Une haute précision (±0,1 % FS) est disponible pour un suivi précis de la nappe phréatique. La stabilité à long terme est essentielle pour les déploiements pluriannuels.

Marin et côtier

Le niveau de l'eau de mer, la surveillance des marées et les ballasts des navires nécessitent des matériaux résistants à la corrosion. Le HPM47W‑CSN avec sonde en titane et câble en fluoroplastique résiste à la corrosion par l'eau salée. Les capteurs capacitifs en céramique ne sont pas affectés par les résidus de sel.

Réservoirs de procédés chimiques et industriels

Mesure du niveau d'acide, d'alcali, de solvant ou d'eau ultra pure. Choisissez le HPM47W‑CSN avec capteur en céramique (sans huile) et câble PTFE/Téflon. Les matériaux mouillés peuvent être spécifiés pour correspondre à la compatibilité chimique.

Irrigation et canaux ouverts

Les rivières, les canaux et les réservoirs contiennent souvent du sable, de la boue et des végétations aquatiques. La conception anti-sable et anti-algues du HPM410‑C maintient le diaphragme clair. L'anneau filtrant peut être facilement retiré pour le nettoyage.

Comment choisir le bon transmetteur de niveau submersible

Plage de mesure (profondeur)

Sélectionnez une plage dans laquelle le niveau maximum attendu est compris entre 70 % et 100 % de la pleine échelle du transmetteur. Ne surdimensionnez pas – un émetteur de 20 mH₂O sur un réservoir de 2 m aura une mauvaise résolution. Portées typiques : 1 m, 2 m, 5 m, 10 m, 20 m, 50 m, 100 m, jusqu'à 500 m.

Matériau et longueur du câble

• Polyuréthane (PU) – bon pour l'eau douce, les eaux usées et un usage général ; résistant à l'abrasion.

• Nitrile (NBR) – résistant à l'huile ; adapté à l'eau huileuse ou au carburant.

• Fluoroplastique (FEP/PFA) – excellente résistance chimique aux liquides agressifs (acides, solvants).

La longueur du câble doit être commandée au moins 1 à 2 m plus longue que la profondeur maximale de l'eau pour permettre le mou et la terminaison en surface.

Technologie des capteurs

• Piézorésistif en silicium (diaphragme 316L) – usage général, bonne précision, rentable.

• Capacitif céramique (Al₂O₃) – excellente résistance à la corrosion, surcharge élevée, sans huile, mais plus cher.

Signal de sortie

• 4 à 20 mA (2 fils) – le plus courant, alimenté en boucle, insensible aux longs câbles.

• 0 à 10 V (3 fils) – pour les circuits courts et les contrôleurs d'entrée de tension.

• RS485 / Modbus – communication numérique, réseau multipoint, peut également émettre la température (sur certains modèles).

• Sortie relais – contrôle direct de la pompe (par exemple, HPM410 avec option relais).

Accessoires (Kits de montage)

• Pièce de montage filetée (W1) – pour fixer la sonde à un tuyau ou un support fixe.

• Clip de câble (W8) – sécurise le câble en haut du réservoir ou du puits.

• Support de montage à angle droit (W4) – pour montage mural.

• Marteau lourd (W2 en haut ou W3 en bas) – maintient la sonde immergée et verticale dans l'eau qui coule.

• Tube de protection – pour environnements turbulents ou à débit élevé.

FAQ sur les transmetteurs de niveau submersibles

Quelle est la différence entre un transmetteur submersible et un transmetteur de pression standard ?

Un transmetteur de niveau submersible est conçu pour une immersion continue. Il possède un boîtier étanche, enrobé et soudé (IP68), un câble ventilé qui permet la référence atmosphérique et souvent un cône avant ou un filtre pour protéger le diaphragme. Un transmetteur de pression standard ne peut être qu'IP65/IP67 et n'est pas destiné à une utilisation sous-marine permanente.

Ai-je besoin d'un câble ventilé ?

Oui pour la plupart des applications de niveau submersible. Le câble ventilé permet à l'arrière du capteur de référencer la pression atmosphérique, de sorte que la sortie reflète véritablement la pression hydrostatique de la colonne de liquide, indépendamment des changements barométriques. Les capteurs (absolus) non ventilés nécessiteraient une compensation barométrique en temps réel. Nos transmetteurs submersibles utilisent des câbles ventilés avec un tube de ventilation rempli de dessicant pour empêcher la pénétration de l'humidité.

Comment installer un transmetteur de niveau submersible ?

1. Fixez le câble en haut du réservoir/puits à l’aide d’un serre-câble ou d’un support de montage. Ne laissez pas le câble supporter tout le poids de la sonde – utilisez un serre-câble ou un serre-câble.

2. Abaissez doucement la sonde jusqu'à la profondeur souhaitée (généralement le niveau le plus bas que vous souhaitez mesurer).

3. Pour l'eau courante ou les grands réservoirs, utilisez un marteau lourd (poids inférieur) ou un tube de protection pour maintenir la sonde en place et empêcher tout mouvement.

4. Connectez les fils de signal à votre contrôleur ou à votre écran. Pour une alimentation en boucle de 4 à 20 mA, connectez le fil rouge au +V (par exemple, 24 V) et le fil noir à l'entrée de votre contrôleur (qui va à la terre).

5. Gardez le tube de ventilation (à l'intérieur du câble) ouvert et sec – ne laissez pas l'eau pénétrer dans le bouchon de reniflard à l'extrémité supérieure.

Que se passe-t-il si de l'eau pénètre dans le tube de ventilation ?

L'eau présente dans le tube de ventilation bloquera la référence atmosphérique, provoquant des lectures erronées et pouvant endommager le capteur. Gardez toujours le capuchon du reniflard du câble ventilé au sec et au-dessus du niveau d'eau potentiel. Pour les installations extérieures, protégez l’extrémité du câble de la pluie et de la condensation.

Puis-je mesurer le niveau dans un liquide de densité différente (par exemple, diesel, acide) ?

Oui. Le transmetteur est calibré en usine en mètres d'eau (ρ≈1000 kg/m³). Pour un liquide de densité D (kg/m³), le niveau réel = (plage équivalente en eau) × (1000/D). Alternativement, nous pouvons calibrer le transmetteur sur mesure en fonction de la densité de votre liquide spécifique. Contactez-nous pour des étalonnages spéciaux.

À quelle fréquence un transmetteur de niveau submersible doit-il être calibré ?

Pour les applications municipales et industrielles, tous les 12 à 24 mois sont habituels. Pour la surveillance environnementale, tous les 2 à 3 ans peuvent suffire. Nos émetteurs ont une stabilité à long terme de ±0,2 % FS/an. Si les lectures dérivent au-delà de ce qui était prévu, vérifiez l'encrassement du diaphragme, le blocage du tube de ventilation ou les dommages au câble avant de recalibrer.

Pourquoi choisir nos transmetteurs de niveau submersibles ?

Nous concevons et fabriquons des transmetteurs de niveau submersibles qui survivent aux conditions réelles : puits profonds, rivières boueuses, réservoirs corrosifs et stations de pompage turbulentes. Chaque sonde est entièrement soudée, testée sous pression et 100 % électrique avant expédition.

Construction robuste

• Sonde en acier inoxydable 316L ou en titane entièrement soudée – aucun joint ne fuit.

• Plusieurs options de câbles – PU, NBR, fluoroplastique pour chaque environnement.

• Enrobage complet à double étanchéité – protection IP68 pour une immersion continue.

• Tube de ventilation rempli de déshydratant – maintient l'humidité hors du chemin d'air de référence.

Large gamme et précision

• Varie de 1 mH₂O à 500 mH₂O.

• Précision : ±0,5 % FS standard, ±0,2 % FS ou ±0,1 % FS en option.

• Compensation de température de -10 °C à +80 °C.

Conceptions spécifiques à une application

• Mini diamètre (19 mm) pour trous étroits.

• Anti-sable et anti-algues avec anneau filtrant amovible.

• Capacitif céramique pour fluides agressifs et corrosifs.

• Type divisé avec affichage pour une lecture facile sur site.

Accessoires complets

Nous fournissons des pièces de montage filetées, des serre-câbles, des supports, des marteaux lourds, des tubes de protection et des boîtes de jonction IP68 – tout ce dont vous avez besoin pour une installation professionnelle.

Assistance et personnalisation rapides

Notre équipe d'ingénieurs vous aide à sélectionner la gamme, la longueur de câble, le signal de sortie et les accessoires de montage appropriés. Pour les liquides spéciaux, nous pouvons calibrer sur mesure à n’importe quelle densité. Pour les commandes OEM ou de projet, nous proposons des longueurs de sonde personnalisées, des câbles spécifiques au client et des marquages ​​spéciaux.
