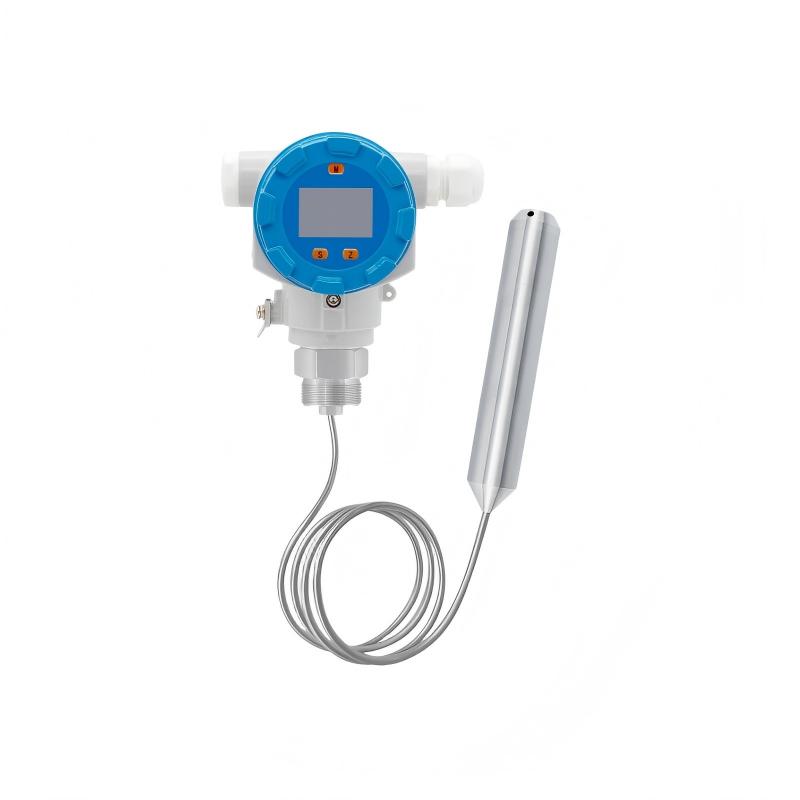

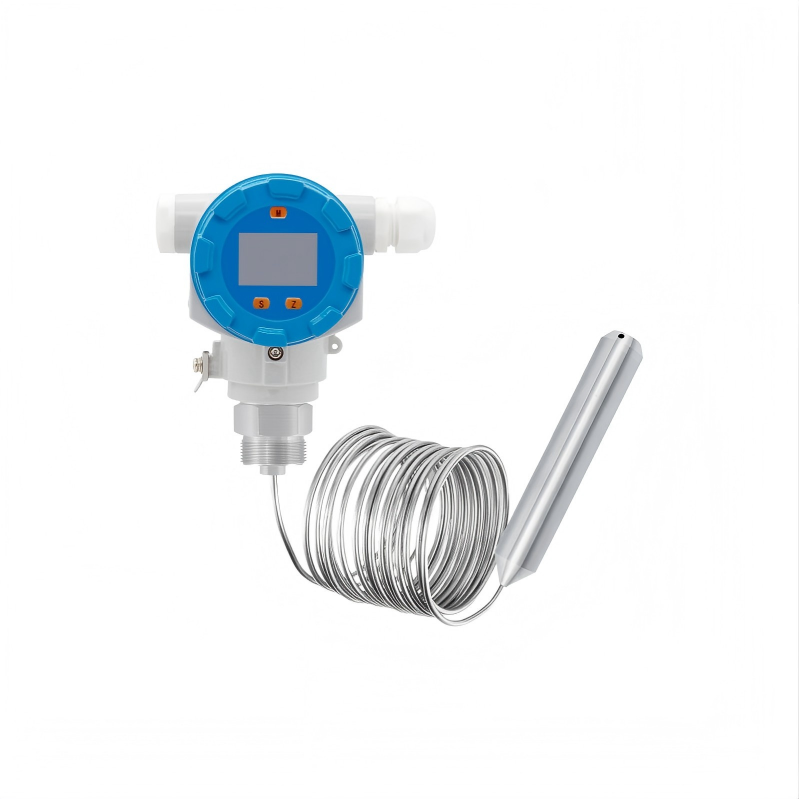

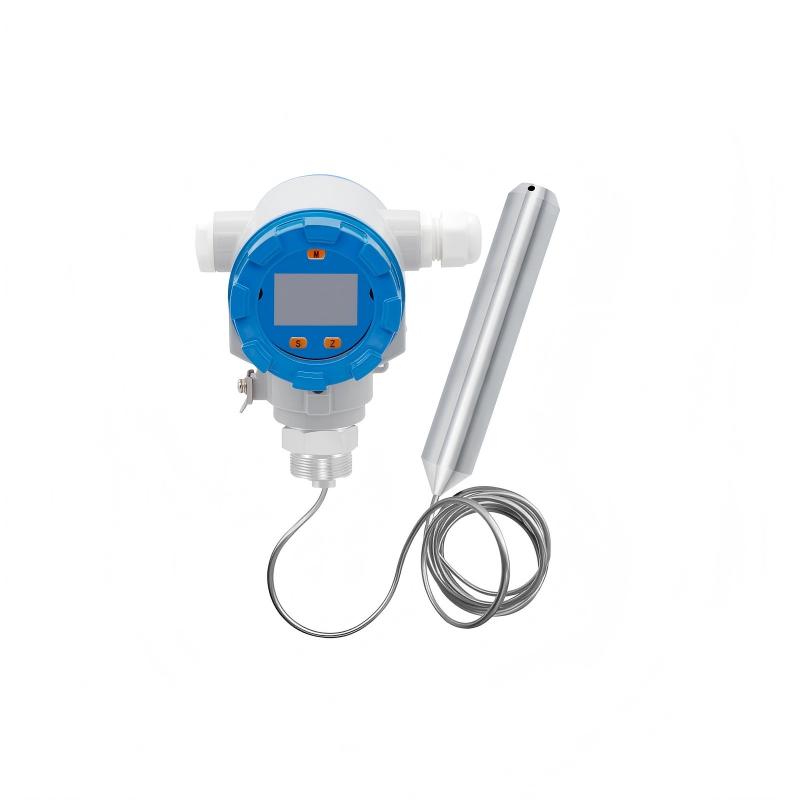

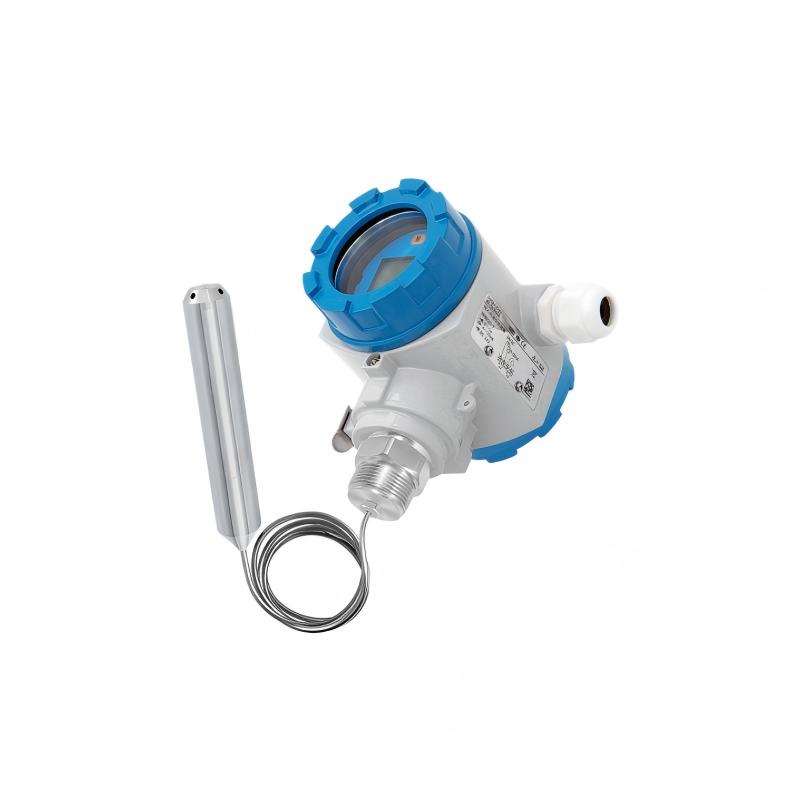

Transmetteur de niveau de liquide résistant aux hautes températures, Type cylindre de collecte de gaz HPM420T

Transmetteur de niveau de liquide résistant aux hautes températures, Type cylindre de collecte de gaz HPM420T

Téléchargement de fiche technique:
HPM420-T Gas collection cylinder type level transmitter V26.1.1.pdf

Quantité:
État de disponibilité:





enquête Ajouter au panier

Aperçu

Le transmetteur de niveau d'immersion résistant aux hautes températures de type bouteille de collecte de gaz HPM420-T se compose d'une bouteille de gaz en acier inoxydable, d'un capillaire en acier inoxydable et d'une boîte de jonction. Le capteur et le circuit de traitement du signal sont conçus à l'intérieur de la boîte de jonction, et la bouteille de gaz est placée dans le liquide à mesurer pour collecter les signaux de pression. Le signal de pression de niveau de liquide collecté par le gaz dans la bouteille de gaz transmet la pression au capteur à travers le capillaire en acier inoxydable, évitant ainsi le contact direct entre le capteur et le milieu mesuré, et convient aux occasions corrosives à haute température, résolvant efficacement le problème de la mesure du niveau de liquide corrosif à haute température et des eaux usées. Le transmetteur de niveau d'immersion résistant aux hautes températures de type cylindre de collecte de gaz HPM420-T est largement utilisé dans la mesure et le contrôle du niveau de liquide dans les domaines de la protection de l'environnement.

Caractéristiques

Sonde de niveau de liquide de type cylindre de collecte de gaz
Méthode de mesure par immersion de la sonde, installation simple et pratique
Peut mesurer des milieux à haute température
Armure entièrement métallique, structure en tubes d'acier à haute résistance
Affichage sur site en option
Protection contre la foudre en option

Description

Paramètres techniques

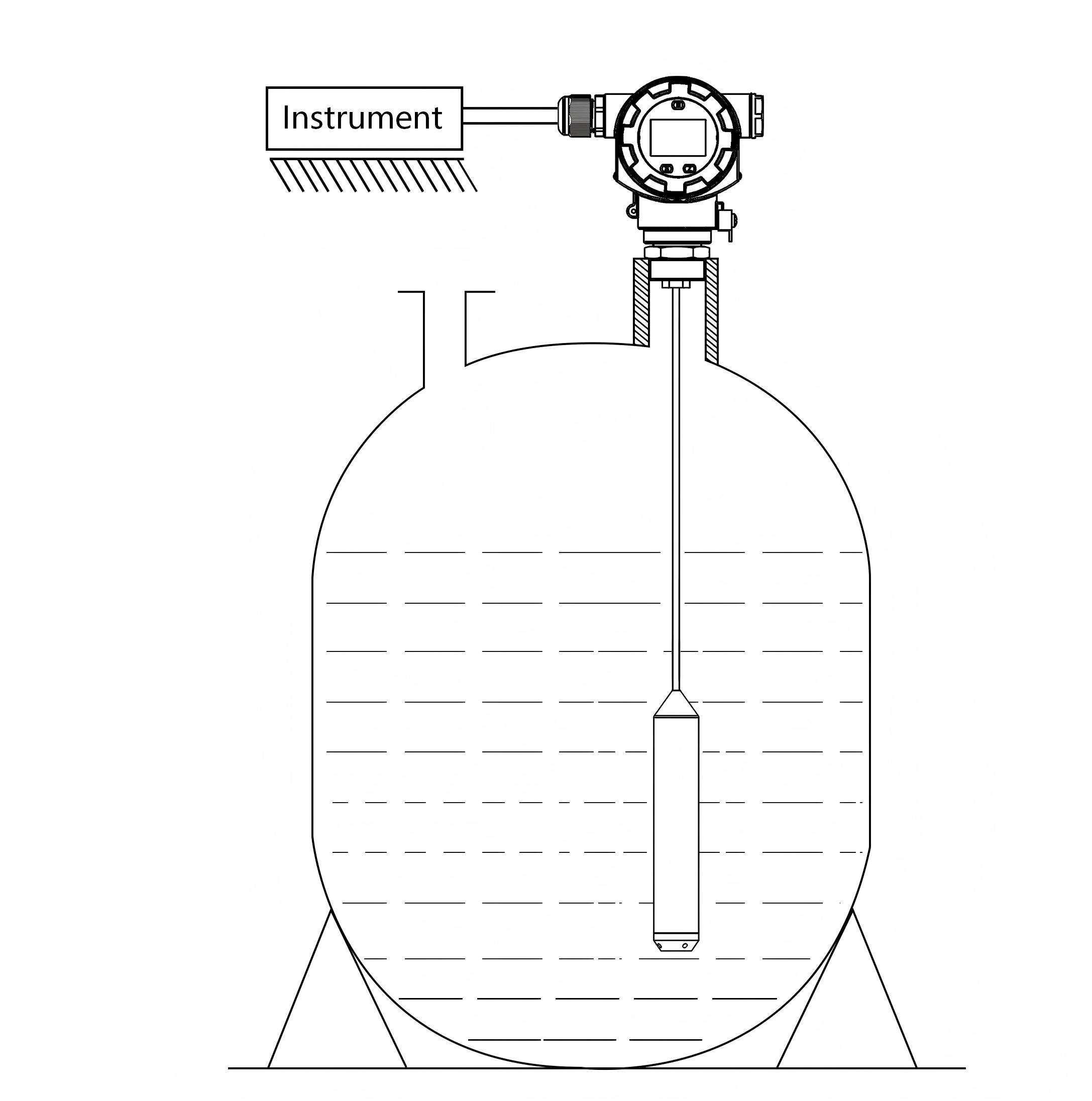

Schéma d'installation

Aperçu

Le transmetteur de niveau d'immersion résistant aux hautes températures de type bouteille de collecte de gaz HPM420-T se compose d'une bouteille de gaz en acier inoxydable, d'un capillaire en acier inoxydable et d'une boîte de jonction. Le capteur et le circuit de traitement du signal sont conçus à l'intérieur de la boîte de jonction, et la bouteille de gaz est placée dans le liquide à mesurer pour collecter les signaux de pression. Le signal de pression de niveau de liquide collecté par le gaz dans la bouteille de gaz transmet la pression au capteur à travers le capillaire en acier inoxydable, évitant ainsi le contact direct entre le capteur et le milieu mesuré, et convient aux occasions corrosives à haute température, résolvant efficacement le problème de la mesure du niveau de liquide corrosif à haute température et des eaux usées. Le transmetteur de niveau d'immersion résistant aux hautes températures de type cylindre de collecte de gaz HPM420-T est largement utilisé dans la mesure et le contrôle du niveau de liquide dans les domaines de la protection de l'environnement.

Caractéristiques

Sonde de niveau de liquide de type cylindre de collecte de gaz
Méthode de mesure par immersion de la sonde, installation simple et pratique
Peut mesurer des milieux à haute température
Armure entièrement métallique, structure en tubes d'acier à haute résistance
Affichage sur site en option
Protection contre la foudre en option

Paramètres techniques

Plage de pression	0 ~ 1 ... 300mh ₂o Remarque: L'unité de mesure peut être convertie en fth ₂o @ 4 ℃, inh ₂o @ 4 ℃, m, mm, etc. Donne la valeur de densité du milieu de mesure lorsque l'unité est m, mm, etc.
Surcharge	1,5 fois la plage de pression de pleine échelle
Milieu de mesure	Divers matériaux de contact de compatibles liquides
Signal de sortie / alimentation (option 1)	4 ~ 20mA / VS = 8 ~ 30V
Signal de sortie / alimentation (option 2)	4 ~ 20mA + Hart / VS = 12 ~ 32V
Signal de sortie / alimentation (option 3)	0 ～ 10v / vs = 12 ~ 30v
Signal de sortie / alimentation (option 4)	Modbus-rtu / rs485 / vs = 12 ~ 30v
Signal de sortie / alimentation (option 5)	Relais à 2 voies / vs = 18 ~ 32V
Remarque: à l'exception de 4 ~ 20 mA, la plage recommandée des autres sorties de signal est à moins de 20 mètres.
Précision	± 0,5% FS (typique, @ 25 ℃), ± 0,2% FS (facultatif, @ 25 ℃)
