Émetteur de pression sanitaire

Une mesure de pression précise et hygiénique est non négociable dans la production alimentaire, de boissons et pharmaceutique. Un transmetteur de pression standard doté de cavités ou de filetages peut piéger les résidus de produit, entraînant une croissance bactérienne et des échecs d'inspection.

Vous découvrirez ici des transmetteurs de pression sanitaire avec des conceptions à membrane affleurante, des connexions tri-clamp et des matériaux qui résistent au nettoyage CIP/SIP agressif. De la mesure de niveau de base dans les cuves laitières à la surveillance des réacteurs à haute température, nous vous aidons à choisir la bonne plage de pression, le signal de sortie et le raccord hygiénique afin que votre processus reste propre, sûr et conforme.

Qu'est-ce qu'un transmetteur de pression sanitaire ?

Définition et principe de fonctionnement du transmetteur de pression sanitaire

Un transmetteur de pression sanitaire est un appareil de mesure de pression conçu spécifiquement pour les applications où l'hygiène, la nettoyabilité et la prévention de la contamination sont essentielles. Contrairement aux transmetteurs industriels standard, les modèles sanitaires sont dotés d'un diaphragme affleurant ou plan qui affleure le raccord process. Cela élimine les zones mortes, les crevasses et les fils où pourraient s'accumuler des bactéries, des résidus de produits ou des agents de nettoyage.

À l'intérieur du transmetteur, un élément de détection de pression – soit un noyau piézorésistif en silicium (rempli d'huile) ou un capteur capacitif en céramique sèche – convertit la pression appliquée en un signal électrique. La membrane affleurante entre directement en contact avec le fluide de traitement et transmet la pression à l'élément de détection via une petite quantité de liquide de remplissage (huile de silicone, huile d'olive ou fluide de qualité alimentaire). Le circuit de conditionnement du signal émet ensuite un signal standard de 4 à 20 mA, de 0 à 10 V ou HART pour la connexion aux automates, aux contrôleurs ou aux écrans.

Étant donné que toute la surface mouillée est lisse, polie (généralement Ra ≤ 0,8 µm) et exempte de crevasses, le transmetteur peut être efficacement nettoyé sur place (CIP) et stérilisé sur place (SIP) sans démontage.

Jauge, absolue et scellée pour applications sanitaires

Les transmetteurs sanitaires sont disponibles en trois types de référence de pression :

• Pression manométrique – mesure la pression par rapport à l’atmosphère ambiante. Le plus courant pour les réservoirs ouverts, les tuyaux et les bioréacteurs.

• Pression absolue – utilise une référence de vide scellé. Utilisé pour l'emballage sous vide, la lyophilisation et les systèmes fermés où une compensation de la pression de vapeur est nécessaire.

• Pression manométrique scellée – référencée à une pression atmosphérique fixe à l’intérieur du boîtier. Convient aux processus sanitaires à haute pression (par exemple, homogénéisateurs).

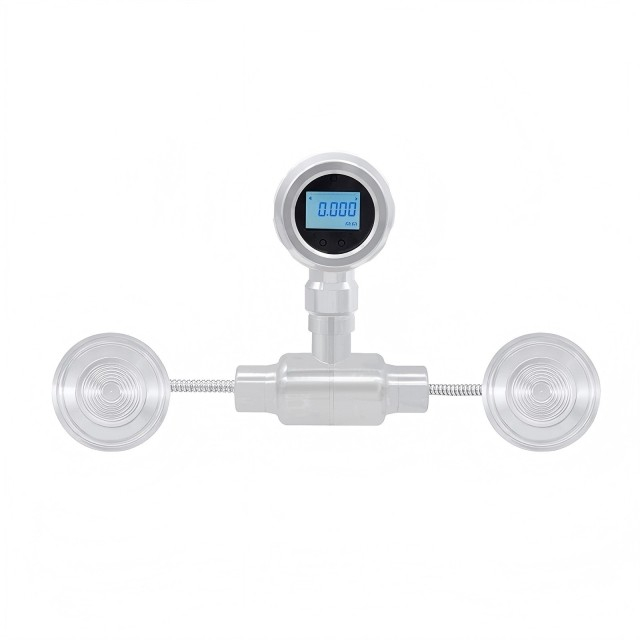

Types de transmetteurs de pression sanitaire que nous proposons

Notre gamme de transmetteurs sanitaires couvre les conceptions à membrane plate, capacitives en céramique et haute température. Tous les modèles comportent des pièces en contact avec le fluide en acier inoxydable 316L et une variété de raccords process hygiéniques.

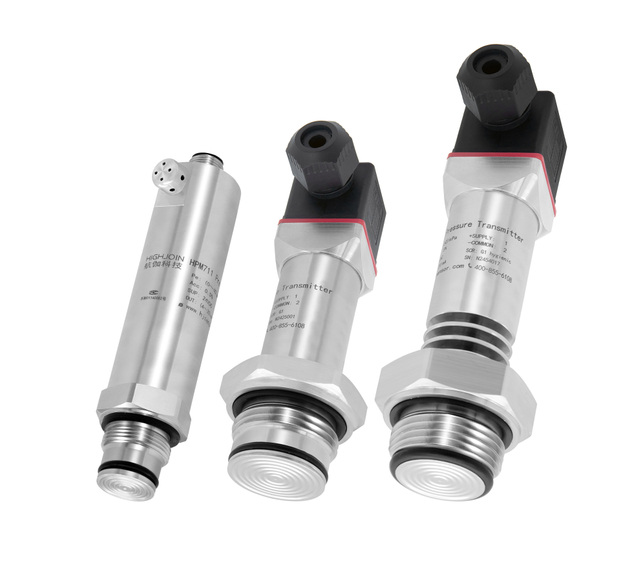

Transmetteur de pression hygiénique à membrane plate (HPM710)

Le HPM710 utilise un noyau de pression en silicium avec un diaphragme affleurant en acier inoxydable 316L. L'extrémité de mesure est compacte et robuste, avec de l'huile de silicone standard ou de l'huile d'olive comme fluide de transmission de pression. Les ailettes de refroidissement en option permettent des températures de fluide allant jusqu'à des plages plus élevées. Ce modèle est idéal pour les fluides visqueux, entartrants ou facilement bloqués dans les usines alimentaires, laitières et pharmaceutiques.

Idéal lorsque vous avez besoin de :

• Un transmetteur robuste à membrane affleurante entièrement 316L.

• Pression relative, absolue ou scellée de -100 kPa à 40 MPa.

• Sorties 4‑20 mA, 0‑5/0‑10 V ou RS485.

• Ailettes de refroidissement en option pour les fluides chauds (par exemple, huile chaude, transformation des aliments).

Transmetteur capacitif à membrane plate en céramique (HPM718)

Le HPM718 utilise un capteur capacitif en céramique sèche (Al₂O₃ ≥ 96 %) sans huile de remplissage à l'intérieur. Le diaphragme plat est en céramique ou en 316L, offrant une excellente résistance à la corrosion et à l'usure. Ce transmetteur excelle aux basses pressions (jusqu'à 2,5 kPa à pleine échelle) et possède une capacité de surcharge très élevée (jusqu'à des dizaines de fois la plage). Il est totalement exempt de risque de contamination par l’huile – idéal pour le service d’oxygène, l’eau ultra pure et les processus qui ne peuvent tolérer aucune huile.

Idéal lorsque vous avez besoin de :

• Capteur en céramique sèche et sans huile pour une propreté absolue.

• Mesure de micropression (jusqu'à 0,025 bar / 2,5 kPa).

• Protection élevée contre les surcharges et excellente résistance à la corrosion.

• Applications alimentaires, de boissons et pharmaceutiques où la contamination des processus doit être évitée.

Transmetteur de pression sanitaire Tri‑Clamp (HPM720 / HPM760)

Ces transmetteurs sont conçus pour un montage direct sur les canalisations et cuves sanitaires via des raccords tri-clamp (DIN 32676, ISO 2852). Le diaphragme affleurant affleure la virole de serrage, garantissant ainsi l'absence de piège à produit. Disponible avec ou sans affichage LED intégré (le HPM760 offre un affichage numérique sur site). Des ailettes de refroidissement en option (3 ou 5 pièces) étendent la capacité de température du support jusqu'à 180 ℃. Le HPM720 prend en charge la communication HART ; HPM760 ajoute un affichage local.

Idéal lorsque vous avez besoin de :

• Raccords tri-clamp standards (1/2', 1', 1-1/2', 2') pour une intégration facile dans les conduites sanitaires existantes.

• Lecture de pression sur site (HPM760) plus signal à distance 4-20 mA.

• Applications à haute température (jusqu'à 180 ℃ avec ailettes de refroidissement).

• Mesure de pression ou de niveau dans les secteurs des aliments, des produits laitiers, des brasseries et des produits pharmaceutiques.

Comparaison rapide

Applications des transmetteurs de pression sanitaire par industrie

Les transmetteurs sanitaires sont utilisés partout où la pureté, la nettoyabilité et la conformité réglementaire du produit sont requises.

Nourriture et boisson

Des pasteurisateurs de produits laitiers aux fermenteurs de brasserie, les transmetteurs sanitaires mesurent la pression du niveau du réservoir, la surveillance du filtre et la pression de la conduite. Les membranes affleurantes empêchent l'accumulation de produit et les matériaux sont conformes à la FDA. Le HPM718 avec capteur en céramique est excellent pour les applications basse pression telles que la surveillance de la carbonatation.

Utilisations typiques :

• Niveau du réservoir de stockage du lait.

• Pression de la cuve de fermentation de la bière.

• Pression du pipeline de sirop et de sauce.

• Surveillance de la pression de la conduite de retour CIP.

Pharmaceutique et biotechnologie

Les bioréacteurs, fermenteurs et lignes de remplissage stériles nécessitent une propreté absolue et une stérilisation à la vapeur. Les émetteurs doivent résister à des cycles SIP répétés (jusqu'à 140 ℃ de vapeur). Le HPM720 avec remplissage d'huile d'olive et diaphragme 316L, ou le HPM718 en céramique sèche, sont les choix préférés. Les connexions Tri-Clamp permettent un démontage rapide pour l'autoclavage.

Utilisations typiques :

• Contrôle de la pression du bioréacteur.

• Pression de boucle d’eau stérile pour injection (WFI).

• Test d'intégrité du filtre (pression différentielle).

Cosmétiques et soins personnels

Les produits visqueux comme les crèmes, lotions et gels obstruent facilement les ports de pression standard. Les transmetteurs à membrane plate (HPM710, HPM718) montés avec une membrane affleurante ou étendue empêchent le colmatage et sont faciles à nettoyer entre les changements de lot.

Comment choisir le bon transmetteur de pression sanitaire

Plage de pression et surcharge

Sélectionnez une plage dans laquelle la pression de fonctionnement normale se situe entre 30 % et 80 % de la pleine échelle. Pour les basses pressions (< 100 mbar), un capteur en céramique sèche (HPM718) offre une meilleure résolution et une meilleure protection contre les surcharges. Pour les hautes pressions (jusqu'à 40 MPa), le HPM710 avec noyau en silicium convient.

Connexion de traitement

Les applications sanitaires nécessitent presque toujours un raccord hygiénique :

• Tri‑clamp (raccord à pince) – le plus courant. Tailles : 1/2', 1', 1‑1/2', 2'. Normes : ISO 2852, DIN 32676, 3‑A.

• DIN 11851 (raccord fileté) – utilisé dans les usines laitières et pharmaceutiques européennes.

• SMS (norme suédoise) – pour certaines lignes alimentaires.

• Varivent – ​​pour les applications aseptiques.

Assurez-vous que la membrane affleurante du transmetteur correspond au type de raccord et à la taille de votre récipient ou tuyau.

Matériaux mouillés et liquide de remplissage

• Matériau du diaphragme – l'acier inoxydable 316L est standard. Pour les fluides hautement corrosifs, l'Hastelloy C ou le Tantale sont disponibles.

• Liquide de remplissage – l’huile de silicone standard convient à la plupart des applications. Pour les produits alimentaires/pharmaceutiques où une fuite accidentelle pourrait se produire, utilisez de l'huile d'olive (conforme à la FDA) ou d'autres liquides de remplissage de qualité alimentaire. Les capteurs en céramique sèche (HPM718) éliminent le besoin de liquide de remplissage.

Compatibilité de température et de nettoyage

Si le processus implique des fluides chauds ou des cycles CIP/SIP, considérez :

• Sans ailettes de refroidissement – ​​température du fluide jusqu'à 80 ℃ (HPM720/760) ou 100 ℃ (HPM718).

• Avec ailettes de refroidissement – ​​3 ailettes jusqu'à 140 ℃, 5 ailettes jusqu'à 180 ℃ (HPM720/760). Le HPM710 peut être personnalisé pour des températures plus élevées.

• Assurez-vous que les composants électroniques du transmetteur sont maintenus dans les limites ambiantes en utilisant une ailette de refroidissement ou un support déporté.

Signal de sortie

• 4‑20 mA – norme industrielle, adaptée aux longs câbles.

• 4‑20 mA + HART – permet la configuration et les diagnostics numériques.

• 0‑5/0‑10 V – pour les circuits courts et les contrôleurs d'entrée de tension.

• RS485 / Modbus – pour les réseaux numériques.

Affichage local

Pour les applications où les opérateurs ont besoin de voir la pression sur site (par exemple, parc de réservoirs, support de filtre), choisissez un modèle avec un écran intégré comme le HPM760.

FAQ sur les transmetteurs de pression sanitaire

Qu'est-ce qui rend un transmetteur de pression « sanitaire » ?

Un transmetteur de pression sanitaire est doté d'un diaphragme affleurant ou plan qui affleure le raccord process, ne laissant aucune cavité, filetage ou espace mort où le produit ou les bactéries peuvent s'accumuler. Il est constitué de matériaux résistants à la corrosion (généralement de l'acier inoxydable 316L) avec une finition de surface lisse (Ra ≤ 0,8 µm). Il doit être compatible avec les procédures de nettoyage CIP et SIP et porte souvent les certifications 3‑A, FDA ou EHEDG.

Puis-je utiliser un transmetteur de pression industriel standard dans une usine alimentaire ?

Non – les transmetteurs standard sont dotés d'orifices de pression filetés avec des volumes morts où le produit peut se loger et se détériorer, entraînant une contamination et des échecs d'audit. Utilisez toujours un véritable transmetteur sanitaire à membrane affleurante pour les applications en contact avec les aliments.

Quelle est la différence entre HPM710 et HPM718 ?

HPM710 utilise un capteur piézorésistif en silicium avec remplissage d'huile. Il offre des plages de pression plus élevées (jusqu'à 40 MPa) et est très robuste. Le HPM718 utilise un capteur capacitif en céramique sèche – sans remplissage d'huile – idéal pour les très basses pressions (jusqu'à 2,5 kPa), les surcharges élevées et les applications où la contamination par l'huile est inacceptable (par exemple, oxygène, eau ultra pure).

Ai-je besoin d’ailettes de refroidissement ?

Si la température de votre support dépasse la température ambiante du transmetteur (généralement 85 ℃), vous avez besoin d'ailettes de refroidissement. Pour les médias jusqu'à 140 ℃, utilisez 3 ailettes ; jusqu'à 180 ℃, utilisez 5 ailerons. Les ailettes dissipent la chaleur avant qu'elle n'atteigne l'électronique. Sans ailettes, l'électronique peut surchauffer et dériver ou tomber en panne.

Comment nettoyer un transmetteur de pression sanitaire ?

La plupart des transmetteurs sanitaires sont conçus pour le nettoyage en place (CIP). Le diaphragme lisse et le raccord hygiénique permettent à la solution de nettoyage de s'écouler sur la surface sans retirer le transmetteur. Suivez toujours les recommandations du fabricant concernant la compatibilité de la température, de la pression et des agents de nettoyage. Pour SIP (stérilisation à la vapeur), assurez-vous que le transmetteur est conçu pour la température et la durée de vapeur requises.

Quelle puissance choisir pour une nouvelle installation sanitaire ?

Le 4‑20 mA est le plus courant car il est insensible au bruit et fonctionne sur de longues distances. Si vous avez besoin de données de configuration ou de diagnostic à distance, choisissez 4‑20 mA + HART. Pour une interface opérateur locale, envisagez un émetteur avec un écran intégré (HPM760).

Pourquoi choisir nos transmetteurs de pression sanitaire ?

Nous concevons et fabriquons des transmetteurs de pression sanitaire spécifiquement pour les industries agroalimentaire, des boissons, pharmaceutique et biotechnologique. Chaque modèle est construit avec des principes d’hygiène au cœur.

Conception de diaphragme véritablement affleurant

Nos transmetteurs sont dotés de diaphragmes plans soudés au laser au raccord process, ne laissant aucun espace ni crevasse. Les surfaces sont électropolies (en option) pour améliorer la nettoyabilité et la résistance à la corrosion.

Traçabilité et conformité des matériaux

Toutes les pièces en contact avec le fluide sont en acier inoxydable 316L, avec des certificats de matériaux disponibles sur demande. Les liquides de remplissage comprennent de l'huile de silicone standard, de l'huile d'olive (FDA) ou des options en céramique sans huile. Nous prenons en charge les exigences 3‑A et EHEDG pour les installations qualifiées.

Connexions et sorties de processus flexibles

Tri‑clamp (toutes les tailles standards), DIN 11851, SMS et brides personnalisées. Sorties : 4‑20 mA, HART, 0‑10 V, RS485. Les écrans intégrés, les ailettes de refroidissement et les longueurs de câbles peuvent être configurés selon votre commande.

Assistance et personnalisation rapides

Nous comprenons que les processus sanitaires varient considérablement. Notre équipe d'ingénieurs vous aide à sélectionner le matériau de membrane, le fluide de remplissage, le raccord de processus et l'interface électrique adaptés à votre application spécifique, qu'il s'agisse d'une conduite de retour CIP basse pression ou d'un homogénéisateur haute pression.

Ce que vous obtenez :

• Conseils spécifiques à l’application par des ingénieurs expérimentés en procédés sanitaires.

• Délai d'exécution rapide sur les configurations personnalisées (diaphragmes spéciaux, plages de température étendues).

• Documentation complète des dossiers réglementaires (certificats, rapports d'essais).
