Quel transmetteur de pression sanitaire gère la haute pression ?

Vos capteurs de procédé peuvent-ils survivre à un pic de pression massif sans compromettre la stérilité de l"ensemble de votre lot ? Dans des secteurs exigeants comme la fabrication de produits laitiers, de boissons et de produits biopharmaceutiques, les ingénieurs d’usine marchent constamment sur la corde raide. D"un côté de l"installation, des transmetteurs industriels standards gèrent facilement la haute pression mais abritent des bactéries dangereuses dans des fils cachés et des branches mortes. D"un autre côté, les capteurs sanitaires typiques restent parfaitement propres mais tombent souvent en panne ou se dérèglent lorsqu"ils sont soumis à de fortes contraintes mécaniques.

Pour naviguer dans ce paradoxe opérationnel quotidien, les gestionnaires d’installations doivent évaluer rigoureusement leur instrumentation. Les capteurs de niveau de liquide basse pression standards ne survivront tout simplement pas ici. Dans ce guide complet, nous détaillerons les facteurs techniques critiques impliqués dans la sélection d'un transmetteur de pression sanitaire durable . Vous apprendrez exactement comment les instruments spécialement conçus résistent aux coups de bélier et aux cycles de lavage thermique intenses sans sacrifier l'intégrité hygiénique.

Points clés à retenir

• Renforcement structurel spécialisé : un capteur hygiénique standard n'est pas universellement conçu pour résister à des contraintes mécaniques extrêmes. Vous avez besoin de modèles spécifiques conçus avec des membranes affleurantes épaissies pour éviter la rupture de la membrane lors de brusques surtensions de la pompe.

• Matériaux en contact avec le produit avancés : l'utilisation d'alliages ou de céramiques de qualité supérieure offre une résistance vitale aux produits chimiques de nettoyage agressifs et aux conditions de surpression élevées, empêchant ainsi la déformation permanente du capteur.

• Dynamique de la pression thermique : les processus à haute pression dans les installations sanitaires génèrent intrinsèquement une chaleur intense. Une isolation thermique spécialisée est absolument essentielle pour survivre aux cycles thermiques standards de nettoyage sur place et de stérilisation sur place.

• Conformité stricte : toute instrumentation déployée dans des applications alimentaires ou pharmaceutiques doit répondre à des normes industrielles strictes telles que les directives 3-A, EHEDG et FDA. Cela garantit une contamination nulle du processus.

Le défi : combiner haute pression et normes d’hygiène

Les ingénieurs travaillant dans les secteurs sanitaires sont confrontés à un dilemme mécanique unique. Ils sont chargés de mesurer les pressions extrêmes du système tout en maintenant simultanément un environnement complètement stérile et sans crevasses. Un compromis sur l’un ou l’autre front conduit directement à des pertes de lots catastrophiques ou à des défaillances critiques en matière de sécurité.

Dans les applications sanitaires, la haute pression fait référence à des processus qui dépassent de loin les niveaux standards de transport de fluides. Prenons l’exemple d’une usine d’homogénéisation de produits laitiers. Pour décomposer efficacement les molécules de graisse, les liquides sont forcés à travers des espaces microscopiques de valves à des pressions allant de 150 à 400 bars. De même, les pompes haute pression utilisées dans les skids de filtration à flux croisés pharmaceutiques génèrent une immense force mécanique dynamique. Les capteurs standard sont généralement calibrés pour la surveillance du niveau des réservoirs basse pression. Par conséquent, ils tomberont rapidement en panne ou subiront une grave dérive d’étalonnage lorsqu’ils seront exposés à ces charges intenses et pulsées.

De plus, les capteurs industriels haute pression traditionnels sont indéniablement robustes, mais ils sont totalement inadaptés aux environnements stériles. Ils comportent fréquemment des connexions filetées, des ports de détection encastrés ou des branches mortes étroites. Ces éléments de conception spécifiques créent des zones mortes microscopiques où les fluides de traitement stagnent. Cette stagnation constitue un terrain fertile pour les colonies bactériennes. De plus, les instruments industriels standards peuvent utiliser des joints en élastomère de qualité non alimentaire ou des fluides de remplissage internes qui présentent un risque grave de contamination en cas de rupture de membrane.

Principales technologies : quelle architecture de capteur est gagnante ?

La sélection de la technologie de détection appropriée est primordiale pour une fiabilité à long terme. Différents matériaux de membrane et architectures de capteurs internes réagissent de manière unique aux contraintes mécaniques, aux vibrations haute fréquence et aux fluides abrasifs.

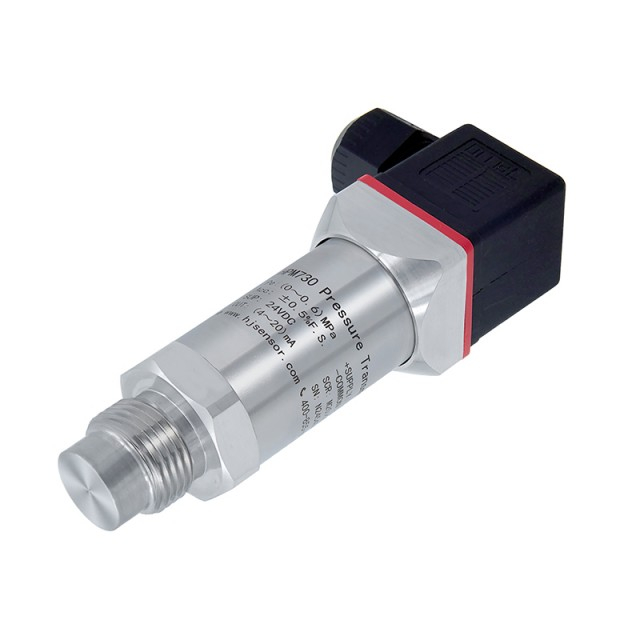

Combler le fossé entre robustesse et stérilité nécessite un spécialement conçu transmetteur de pression hygiénique haute pression . Cette classe spécialisée d’instruments allie durabilité industrielle robuste et conformité sanitaire sans compromis. Par exemple, les modèles avancés sont conçus pour gérer des plages extrêmes allant jusqu'à 100 MPa tout en conservant une face de détection parfaitement affleurante. En intégrant des architectures internes structurellement renforcées, ces transmetteurs fournissent des lectures précises à haute pression sans introduire le moindre risque de contamination dans la chaîne de traitement.

La caractéristique déterminante de tout capteur hygiénique est sa membrane affleurante. Cette surface parfaitement plane s'aligne parfaitement avec la paroi interne du tuyau, empêchant activement l'accumulation de fluide collant. Pour les applications très intensives, un transmetteur de pression à membrane affleurante haute gamme est conçu avec des membranes spécialement épaissies. Utilisant de l'acier inoxydable 316L de qualité supérieure et des filetages affleurants spécialisés G1 ou G1/2, ce renfort géométrique délibéré permet à la membrane métallique d'absorber les pics de pression soudains. Il gère facilement les effets agressifs des coups de bélier sans perdre son intégrité structurelle ni modifier sa ligne de base de mesure.

Derrière la membrane métallique affleurante, de nombreux transmetteurs sanitaires hautes performances reposent sur des puces de silicium piézorésistives. L"espace microscopique entre le diaphragme affleurant externe et la puce de silicium interne est rempli d"un volume minimal de fluide système approuvé par la FDA, tel que l"huile synthétique Neobee. Lorsque le fluide de procédé pousse contre la membrane affleurante, l"huile interne transfère cette force exacte à la puce de silicium hautement sensible. Cette technologie spécifique offre une précision exceptionnelle, une hystérésis minimale et des temps de réponse ultra-rapides dans les systèmes haute pression à fluctuation rapide.

Gérer la chaleur : la dynamique de la pression thermique

Dans les installations pharmaceutiques et agroalimentaires modernes, la pression et la température sont inextricablement liées. Les lignes de traitement à haute pression, en particulier celles utilisées dans la pasteurisation ou la stérilisation à la vapeur, impliquent intrinsèquement des charges thermiques extrêmes qui peuvent facilement détruire les composants électroniques standards.

Lors de la spécification d"un capteur pour des environnements à haute pression, les ingénieurs d"usine doivent simultanément tenir compte de la dynamique thermique. Les fluides de traitement soumis à une pression immense génèrent naturellement de la chaleur par friction et compression. Au-delà du processus lui-même, les protocoles de nettoyage agressifs nécessaires au maintien d’une hygiène stricte soumettent les capteurs à de sévères chocs thermiques.

Pour maintenir une stérilité absolue sans les temps d'arrêt coûteux liés au démontage des systèmes de tuyauterie, les installations s'appuient fortement sur des protocoles de lavage automatisés. Ces cycles rincent l'infrastructure avec des produits chimiques caustiques et de la vapeur à haute pression, maintenant fréquemment la température à 150°C pendant des durées prolongées. Pour survivre à cet environnement brutal, un transmetteur de pression hygiénique haute température est absolument essentiel. Ces unités sophistiquées sont dotées d'ailettes de refroidissement intégrées usinées directement dans le col du capteur. Cette extension physique éloigne les circuits électroniques délicats de la chaleur extrême du raccord process. De plus, ils utilisent des huiles de remplissage spécialisées de qualité alimentaire à haute température, conçues pour résister à l'ébullition ou à l'expansion sous des charges thermiques intenses.

Au cours d"un cycle standard de stérilisation à la vapeur, un capteur peut subir un changement brutal de température, passant d"une température ambiante de 20 °C à 150 °C en quelques secondes seulement. Un capteur standard présentera une dérive de sortie importante sous ce choc thermique rapide, conduisant à de fausses lectures de pression. Les transmetteurs sanitaires haut de gamme sont équipés de microprocesseurs avancés qui compensent automatiquement ces brusques gradients de température. Cela garantit que le signal de sortie reste stable, précis et fiable tout au long du cycle de nettoyage.

Principales caractéristiques à rechercher dans les instruments sanitaires à haute pression

Lors de l’évaluation des fiches techniques, les décideurs doivent regarder bien au-delà de la plage de fonctionnement de base. Plusieurs paramètres techniques critiques déterminent exactement les performances d’un capteur lorsqu’il est soumis à un environnement stérile à haute pression.

Tout d’abord, il est essentiel de comprendre les distinctions cruciales entre la pression de fonctionnement standard, la surpression et la pression d’éclatement. Lorsqu"un technicien ferme rapidement une vanne sanitaire, cela provoque une poussée de fluide qui peut momentanément tripler la pression du système. Les acheteurs doivent vérifier que les limites de surcharge du capteur dépassent confortablement le pic de pression potentiel maximum de leur système de pompe spécifique.

De plus, l"hygiène dépend fortement de la douceur microscopique des pièces en contact avec le produit. La rugosité de la surface, appelée valeur Ra, doit être strictement contrôlée. Pour la plupart des applications sanitaires standards, une valeur Ra ​​inférieure à 0,8 µm est obligatoire. Pour les processus biopharmaceutiques ultra-purs, les surfaces électropolies avec un Ra inférieur à 0,4 µm constituent la norme industrielle. Cette extrême douceur empêche activement l’adhésion bactérienne, même lorsque le matériau collant est poussé contre la surface à des débits élevés.

La haute pression dicte fondamentalement le type de connexion mécanique qui peut être utilisée en toute sécurité. Bien que les Tri-Clamps standards soient omniprésents dans l"industrie alimentaire, ils sont très susceptibles de céder ou d"éclater sous une pression extrême supérieure à 40 bars. Pour les systèmes sanitaires à haute pression, les ingénieurs spécifient des colliers de serrage haute pression robustes, des raccords filetés DIN 11851 ou des raccords filetés affleurants spécialisés scellés avec des joints toriques en élastomère conformes à la FDA pour garantir une étanchéité parfaite.

Tendances du secteur : la transition vers une instrumentation intelligente et à forte surcharge

Le paysage de l’instrumentation industrielle évolue rapidement. Poussés par les exigences d’une plus grande efficacité opérationnelle et de réglementations de sécurité plus strictes, nous assistons à un changement significatif dans la manière dont les usines de transformation abordent l’approvisionnement en instruments. Les gestionnaires d"installations n"achètent plus seulement du matériel. Au lieu de cela, ils investissent dans des points de données précis pour optimiser les entraînements à fréquence variable des pompes haute pression.

En utilisant des transmetteurs de pression très précis avec des temps de réponse ultra-rapides, les systèmes de contrôle modernes peuvent réguler dynamiquement la vitesse des pompes. Cela évite la surpression, réduit la consommation globale d’énergie et minimise l’usure mécanique de l’infrastructure. De plus, l"intégration de la connectivité IO-Link devient rapidement une exigence standard. Ce protocole numérique permet une surveillance continue de l’état et une maintenance prédictive. Les opérateurs d’usine peuvent désormais détecter la fatigue des capteurs ou les dérives mineures d’étalonnage bien avant qu’une panne catastrophique de haute pression ne se produise, réduisant ainsi considérablement les temps d’arrêt imprévus.

Applications industrielles pour les capteurs sanitaires haute pression

Les capteurs sanitaires haute pression sont déployés dans de multiples secteurs où l"intégrité hygiénique et les performances mécaniques robustes sont tout aussi essentielles. Dans ces environnements exigeants, les capteurs industriels standards présenteraient de graves risques de contamination, tandis que les capteurs sanitaires de base tomberaient tout simplement en panne sous la contrainte mécanique.

L"industrie agroalimentaire s"appuie fortement sur des processus à haute pression pour garantir la stabilité des produits, prolonger la durée de conservation et améliorer la sensation en bouche. L"homogénéisation en est un excellent exemple. Dans les installations de transformation des produits laitiers, des homogénéisateurs massifs forcent le lait à travers des vannes étroites à des pressions allant généralement de 150 à 400 bars. Cette action mécanique intense brise les globules gras, empêchant ainsi la séparation de la crème. La surveillance de ce processus violent nécessite un capteur capable de résister à des pulsations de pression dynamiques incessantes tout en maintenant une surface affleurante et sans crevasses. De plus, le traitement haute pression utilise une pression hydrostatique extrême pour inactiver les agents pathogènes sans dégrader les profils nutritionnels, ce qui nécessite des capteurs de rinçage très durables sur les conduites d"alimentation.

Dans la fabrication biopharmaceutique, le maintien d’une enveloppe opérationnelle stérile n’est pas négociable. Les capteurs sanitaires haute pression font partie intégrante des skids de chromatographie liquide, où des solutions tampons coûteuses et des mélanges biologiques complexes sont pompés à travers des colonnes de résine densément remplies. Une surveillance précise de la pression évite des dommages coûteux à la colonne et garantit une efficacité de séparation optimale. Les systèmes de filtration à flux tangentiel nécessitent également des mesures continues de pression différentielle. Ces systèmes fonctionnent à des pressions élevées pour forcer la pénétration à travers des membranes semi-perméables, ce qui nécessite des capteurs offrant une grande précision et un strict respect des directives actuelles des bonnes pratiques de fabrication.

Guide de l"acheteur : étapes concrètes pour les ingénieurs

Naviguer dans le processus d’approvisionnement nécessite une approche systématique et minutieuse. Vous devez vous assurer que l"instrument sélectionné répond à la fois à des exigences mécaniques sévères et à des exigences réglementaires strictes.

Étape 1 : Déterminez la véritable plage de pression maximale
Ne basez pas votre sélection uniquement sur la pression de fonctionnement nominale. Calculez le pic inattendu potentiel maximum, tel que les surtensions au démarrage de la pompe ou les fermetures soudaines de vannes. Assurez-vous que la pression nominale d'épreuve du capteur dépasse confortablement ce maximum calculé pour éviter une fatigue prématurée du diaphragme.

Étape 2 : Choisissez le bon matériau de membrane
Évaluez la composition chimique de vos fluides de traitement et de vos agents de nettoyage. Pour la transformation alimentaire standard, l’acier inoxydable 316L offre une excellente flexibilité et résistance à la corrosion. Toutefois, si les opérations quotidiennes impliquent des milieux très abrasifs ou des environnements sujets à des chocs de pression extrêmes, un transmetteur de pression à membrane affleurante en céramique constitue le choix le plus durable. La céramique est intrinsèquement plus dure que l'acier, offrant une résistance à l'usure exceptionnelle et des limites de surcharge remarquables sans déformation permanente.

Étape 3 : Vérifier les certifications et remplir les liquides
Un véritable instrument sanitaire doit être soutenu par une documentation vérifiable. Demandez des certificats de matériaux et assurez-vous que l'appareil est entièrement conforme aux normes sanitaires 3-A et aux réglementations de la FDA concernant les matériaux mouillés. Il est essentiel de vérifier que tout liquide de remplissage interne est de qualité alimentaire pour garantir une sécurité absolue dans le cas rare d'une rupture de membrane.

Étape 4 : Évaluer le coût total de possession
Les équipes d'approvisionnement doivent se concentrer davantage du prix d'achat initial que du coût total de possession. L'installation d'un capteur standard moins cher dans une conduite haute pression entraîne inévitablement des réétalonnages fréquents, des ruptures de membrane et des temps d'arrêt imprévus. Investir dès le départ dans un transmetteur à membrane affleurante robuste et de grande portée réduit considérablement la fréquence de maintenance et permet d'obtenir un coût bien inférieur tout au long du cycle de vie de l'équipement.

Conclusion

La mesure d’une pression extrême dans des environnements stériles nécessite une ingénierie hautement spécialisée. Les capteurs industriels standards présentent des risques de contamination inacceptables, tandis que les capteurs sanitaires de base se rompent fréquemment sous des conditions mécaniques intenses.

Pour garantir le succès opérationnel et protéger votre installation, vous devez sélectionner des équipements spécialement conçus pour les environnements hygiéniques très sollicités. Qu’il s’agisse d’une membrane affleurante en acier inoxydable fortement renforcée ou d’une technologie céramique avancée, le choix correct des instruments garantit une sécurité absolue des produits et une efficacité des processus. Il permet à votre usine de maintenir une stricte conformité réglementaire sans avoir à se soucier du remplacement constant des capteurs.

Êtes-vous prêt à améliorer la surveillance de vos processus ? Lisez toujours attentivement les fiches techniques et calculez vos pics de pression maximum avant de prendre une décision finale. Découvrez dès aujourd"hui la gamme complète d"instruments hautes performances chez HJ Sensor et consultez notre équipe d"ingénieurs pour spécifier le transmetteur exact dont votre application haute pression a besoin.

FAQ

Quelle est la pression maximale qu’un transmetteur de pression sanitaire peut gérer ?

Alors que les transmetteurs sanitaires standards gèrent généralement des pressions de fonctionnement allant jusqu"à 40 ou 60 bars, les modèles spécialisés haute pression sont conçus pour des conditions beaucoup plus extrêmes. En fonction du raccord process spécifique, de la conception du boîtier robuste et du matériau de la membrane renforcée, les variantes haute pression peuvent supporter en toute sécurité jusqu"à 400 bars, certains modèles spécialisés atteignant jusqu"à 1 000 bars. Il est essentiel de consulter la fiche technique du fabricant pour vérifier à la fois la plage de fonctionnement et les limites de surpression pour votre configuration spécifique.

Pourquoi choisir une membrane affleurante en céramique plutôt qu"en acier inoxydable ?

Les diaphragmes en céramique, généralement fabriqués à partir d"oxyde d"aluminium de haute pureté, offrent une résistance à l"abrasion supérieure à celle de l"acier inoxydable 316L standard. Ils ne se déforment pas facilement et ne souffrent pas de fatigue du métal sous des pointes de haute pression répétées et agressives. De plus, la céramique est très résistante aux produits chimiques de nettoyage corrosifs et aux acides, ce qui rend ces transmetteurs incroyablement durables dans des environnements de lavage difficiles où l"acier inoxydable pourrait éventuellement se piquer ou se dégrader.

Un transmetteur hygiénique haute pression peut-il survivre au nettoyage CIP et SIP ?

Oui, à condition qu’il soit explicitement spécifié et conçu comme un modèle haute température. Ces capteurs spécialisés sont construits avec des extensions de refroidissement, des isolateurs thermiques et des liquides de remplissage de qualité alimentaire à haute température qui protègent l"électronique interne sensible. Cette construction robuste leur permet de résister à la chaleur extrême, atteignant souvent jusqu"à 150 °C, associée aux processus de stérilisation à la vapeur et de lavage chimique sans subir de dérive thermique ou de panne catastrophique.

Que se passe-t-il si un transmetteur de pression sanitaire subit un événement de surpression ?

Si la pression du système dépasse momentanément la limite de surpression maximale du capteur, la fine membrane d"isolation peut se déformer de façon permanente ou se rompre entièrement. Un diaphragme déformé entraîne des décalages d’étalonnage importants et des lectures constamment inexactes. Pire encore, une rupture peut provoquer une fuite du fluide de remplissage interne et contaminer les fluides du procédé sanitaire. Cela montre exactement pourquoi le calcul de votre surtension potentielle maximale et la sélection d"un capteur avec une pression nominale d"épreuve suffisamment élevée sont cruciaux pour la sécurité du système.

Quels raccords process conviennent le mieux aux applications sanitaires haute pression ?

Bien que les Tri-Clamps standards soient omniprésents dans l"industrie agroalimentaire et des boissons, ils sont souvent insuffisants pour les applications à haute pression en raison du risque important de déformation du collier ou d"éclatement du joint. Les applications haute pression nécessitent généralement des colliers haute pression robustes, des raccords filetés hygiéniques spécialisés tels que des filetages affleurants G1/2 ou G1 équipés de joints en élastomère spécifiques conformes à la FDA, ou des raccords à bride sanitaire spécialement conçus pour empêcher les fuites sous des contraintes mécaniques extrêmes.

À quelle fréquence les transmetteurs sanitaires haute pression doivent-ils être calibrés ?

La fréquence d"étalonnage dépend fortement de la gravité de l"application. Dans les environnements haute pression très dynamiques, tels que les lignes d"homogénéisation soumises à des pulsations intenses et à des nettoyages fréquents à la vapeur, les ingénieurs recommandent généralement de vérifier l"étalonnage tous les 6 à 12 mois. Cependant, l"utilisation d"un transmetteur doté d"un diaphragme renforcé ou d"un élément de détection en céramique réduit considérablement la fatigue mécanique, prolongeant souvent l"intervalle d"étalonnage requis par rapport aux capteurs standard à membrane mince.

Quelle est la différence entre une membrane affleurante et une membrane standard dans les applications haute pression ?

Un diaphragme standard est souvent encastré dans un orifice ou une cavité fileté, ce qui fonctionne bien pour l"hydraulique industrielle standard mais crée des zones mortes où les bactéries se développent. Une membrane affleurante est soudée parfaitement à plat avec le raccord process, garantissant ainsi qu"aucun fluide ne puisse s"accumuler. Dans les applications sanitaires à haute pression, cette membrane de chasse d"eau doit être spécialement épaissie ou ondulée pour résister à la force mécanique sans se déformer, alors qu"une membrane de chasse d"eau standard se romprait facilement sous la même contrainte.
