Transmetteur de pression sanitaire à membrane affleurante ou à trois pinces : lequel choisir ?

Le transmetteur de pression sanitaire est l'un des dispositifs les plus critiques dans les industries hygiéniques telles que la transformation des aliments et des boissons, les produits pharmaceutiques, la biotechnologie, la fabrication de produits laitiers et d'autres applications sensibles. Son rôle est de convertir la pression physique en un signal électrique qui peut être surveillé et contrôlé, garantissant ainsi le fonctionnement sûr et efficace des processus. Ce qui distingue les appareils sanitaires des capteurs de pression standards , c'est leur conception axée sur la propreté, la stérilisation et la performance dans des environnements où les risques de contamination sont inacceptables.

Lors de la sélection d"un transmetteur de pression sanitaire, deux des configurations les plus couramment discutées sont le transmetteur de pression sanitaire à membrane affleurante et le transmetteur de pression sanitaire Tri-Clamp. Bien que les deux remplissent des fonctions similaires, ils possèdent des caractéristiques distinctes qui les rendent plus adaptés à des applications particulières.

Dans ce guide détaillé, nous explorerons les différences, les avantages, les limites et les considérations réelles utilisées par les professionnels du secteur pour choisir le type le mieux adapté à leurs besoins.

Qu"est-ce qu"un transmetteur de pression sanitaire ?

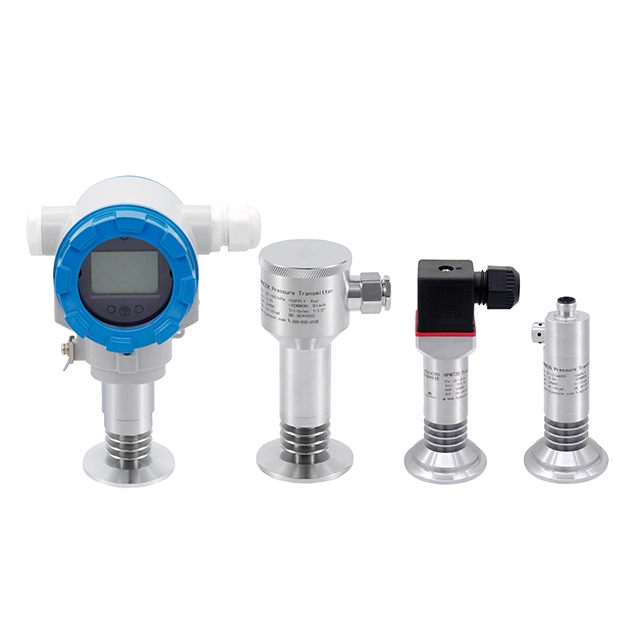

Un transmetteur de pression sanitaire est un capteur de pression spécialisé conçu pour être utilisé dans des environnements de traitement hygiéniques. Contrairement aux transmetteurs industriels généraux, les transmetteurs sanitaires sont construits pour éliminer les espaces morts, les crevasses et les cavités où les bactéries ou les contaminants pourraient s'accumuler. Ces émetteurs comportent généralement :

• Construction en acier inoxydable électropoli

• Surfaces lisses avec un minimum de crevasses

• Joints et membranes hygiéniques

• Compatibilité CIP (Clean‑In‑Place) et SIP (Sterilize‑In‑Place)

Les transmetteurs de pression sanitaires sont essentiels pour garantir l"intégrité des processus tout en respectant les normes et réglementations d"hygiène dans les industries où la contamination ne peut être tolérée.

Types de transmetteurs de pression sanitaire

Les transmetteurs de pression sanitaire sont largement classés en fonction de leur connexion et de leur interface de détection. Les deux plus pertinents pour les systèmes hygiéniques sont :

1. Transmetteur de pression sanitaire à membrane affleurante

2. Transmetteur de pression sanitaire Tri‑Clamp

Chaque type possède des caractéristiques de conception et de performances uniques qui influencent l"endroit et la manière dont ils sont utilisés au mieux.

Qu"est-ce qu"un transmetteur de pression sanitaire à membrane affleurante ?

Un transmetteur de pression sanitaire à membrane affleurante est doté d'un diaphragme de détection de pression qui affleure parfaitement la surface du fluide de traitement. Le diaphragme et le boîtier environnant créent une interface plate et fluide qui offre plusieurs avantages importants :

• Pas d'espace mort : La surface lisse élimine les poches où le liquide peut stagner

• Intégrité hygiénique élevée : facile à nettoyer et à stériliser pendant le CIP/SIP

• Mesures précises : Le contact direct permet une meilleure réactivité

• Compatibilité avec les fluides visqueux : Convient aux fluides qui obstrueraient les ouvertures de ports standard

Ces conceptions sont particulièrement avantageuses pour les applications impliquant des fluides visqueux, collants ou chargés de particules où les ports de pression standard peuvent obstruer ou piéger des contaminants.

Qu"est-ce qu"un transmetteur de pression sanitaire Tri‑Clamp ?

Un transmetteur de pression sanitaire Tri-Clamp fait référence au style de connexion mécanique plutôt qu'au style à diaphragme seul. La tri-clamp (également connue sous le nom de pince sanitaire) est un raccord standardisé largement utilisé dans les systèmes de fluides hygiéniques.

Points clés concernant le style Tri‑Clamp :

• Compatibilité universelle : Fonctionne avec les systèmes de tuyauterie sanitaire standards

• Installation rapide : Facile à monter et à démonter

• Raccordement sanitaire fluide : Répond aux exigences hygiéniques

• Conception modulaire : Peut être associé à différentes membranes (y compris affleurantes)

Tous les transmetteurs tri-clamp ne sont pas des modèles affleurants, mais la plupart des systèmes sanitaires modernes optent pour une membrane affleurante associée à un raccord tri-clamp pour une hygiène maximale.

Comparaison en un coup d"œil : transmetteurs de pression sanitaire Flush et Tri-Clamp

Ce tableau permet d"illustrer les intentions fondamentales de la conception : les diaphragmes affleurants maximisent la surface hygiénique, tandis que les ensembles tri-clamp donnent la priorité à la commodité d"installation sur les conduites sanitaires.

Comment fonctionnent les capteurs de pression dans les transmetteurs sanitaires

Fondamentalement, un transmetteur de pression sanitaire utilise un capteur de pression interne , généralement à base de silicium ou de céramique, intégré sous le diaphragme. Le capteur mesure les changements de pression du fluide et les convertit en une sortie électronique (par exemple, un signal 4-20 mA) à utiliser avec les systèmes de contrôle de processus.

Dans les environnements sanitaires, l"interface entre l"élément capteur et le fluide de traitement doit être lisse et exempte de zones stagnantes. Dans les versions à membrane affleurante, la membrane transmet directement la pression à l"élément de détection, minimisant ainsi le décalage de transmission et la distorsion mécanique.

Pourquoi la conception hygiénique est importante

Dans des secteurs tels que :

• Nourriture et boisson

• Transformation des produits laitiers

• Médicaments

• Biotechnologie

• Produits de beauté

Les équipements de transformation doivent être nettoyés régulièrement et minutieusement. Les restes de médias sur les surfaces stagnantes peuvent provoquer une croissance microbienne, une contamination et une détérioration du produit.

Les transmetteurs de pression sanitaire préviennent ces risques grâce à :

1. Surfaces lisses qui ne piègent pas les médias

2. Compatibilité des matériaux avec les produits de nettoyage

3. Connexions standardisées qui évitent les espaces

4. Des conceptions qui résistent aux cycles CIP et SIP

Une conception inadéquate peut entraîner des problèmes de conformité, des rappels de produits et des temps d"arrêt coûteux.

Considérations relatives à l"installation

Vous trouverez ci-dessous les considérations essentielles qui devraient façonner votre choix d’installation :

1. Compatibilité des lignes de traitement

Un transmetteur de pression sanitaire Tri‑Clamp est idéal lorsque vous souhaitez une intégration facile dans les systèmes de tuyauterie sanitaire existants avec des tailles de colliers standardisées. Les membranes affleurantes peuvent être insérées directement partout où une surface de contact lisse est requise.

2. Exigences de nettoyabilité

Si l'application exige un nettoyage rigoureux avec un temps d'arrêt minimal, le transmetteur de pression sanitaire à membrane affleurante offre souvent les meilleures performances grâce à sa conception plate et sans crevasses.

3. Caractéristiques des médias

• Fluides à haute viscosité (par exemple, sirops, crèmes) : diaphragme affleurant préféré

• Fluides aérés ou à faible viscosité (par exemple, eau, air) : Tri-clamp avec option de rinçage adaptée

Une telle correspondance garantit la longévité et la précision des capteurs de pression au sein du transmetteur.

Comparaisons de performances

Les mesures de performance des transmetteurs de pression sanitaire se concentrent souvent sur :

Précision

Les deux conceptions peuvent atteindre une grande précision, mais les membranes affleurantes offrent souvent un meilleur contact dynamique avec le fluide, améliorant ainsi la précision des mesures en temps réel.

Réactivité

Étant donné que les membranes affleurantes peuvent éliminer les barrières entre le fluide du procédé et le capteur, elles offrent souvent des temps de réponse plus rapides, ce qui est crucial dans les boucles de contrôle.

Entretien

Les configurations à trois pinces nécessitent généralement moins de temps de démontage et des coûts de main-d"œuvre de maintenance inférieurs, ce qui peut compenser les différences d"investissement initial.

Cas d"utilisation typiques

Ce cadre aide les ingénieurs et les concepteurs de processus à sélectionner la configuration idéale en fonction des priorités réelles de l"industrie.

Meilleures pratiques d"installation

Pour garantir des performances optimales :

• Montez toujours le transmetteur à un endroit où le fluide peut circuler librement sans piéger d"air ou de solides.

• Utilisez des joints appropriés et assurez-vous que les connexions tri-clamp sont serrées au couple recommandé.

• Alignez le diaphragme avec le sens d"écoulement du processus lorsque cela est spécifié.

• Inspectez régulièrement l’usure de la surface ou les piqûres qui pourraient compromettre l’hygiène.

Une bonne installation réduit les fausses lectures et prolonge la durée de vie de l"émetteur.

Tendances de l"industrie et orientations futures

Les exigences émergentes de l’industrie poussent les technologies des transmetteurs de pression sanitaire dans plusieurs directions :

1. Connectivité intelligente

De plus en plus de transmetteurs disposent d"une communication numérique (par exemple, IO‑Link) qui fournit des capacités de diagnostic, de surveillance de l"état et d"étalonnage à distance.

2. Plages de pression plus élevées

Les transmetteurs de pression sanitaire couvrent désormais des plages de pression plus larges (du vide faible aux niveaux psi élevés), permettant une utilisation dans davantage d"applications sans sacrifier l"hygiène.

3. Normes de nettoyabilité améliorées

Les organismes de normalisation comme l"EHEDG et 3‑A mettent l"accent sur des surfaces encore plus lisses et davantage de documentation, obligeant les fabricants à innover dans la conception des membranes.

4. Méthodes de connexion hybrides

Bien que le tri-clamp reste dominant, de nouveaux styles de colliers dotés de mécanismes de libération plus rapides font leur apparition tout en préservant l"intégrité sanitaire.

Ces tendances se concentrent sur l’amélioration des fonctionnalités sans compromettre la nettoyabilité ou l’intégrité des processus.

Liste de contrôle de sélection du transmetteur de pression sanitaire

Avant d"acheter ou de spécifier un transmetteur de pression sanitaire, évaluez toujours :

✔ Température et pression maximales du processus
✔ Cycles de nettoyage et produits chimiques CIP/SIP
✔ Viscosité du fluide et teneur en particules
✔ Orientation de montage et limitations d'espace
✔ Type de signal de sortie requis
✔ Compatibilité de connexion (affleurant ou tri-clamp)

L"utilisation de cette liste de contrôle permet de garantir que l"émetteur choisi s"intègre parfaitement à votre système.

Conclusion : lequel choisir ?

Les transmetteurs de pression sanitaire à membrane affleurante et les transmetteurs de pression sanitaire Tri-Clamp jouent tous deux un rôle essentiel dans les systèmes de traitement hygiénique. Les principales différences tournent autour de :

• Nettoyabilité des surfaces

• Facilité d"installation

• Adéquation des applications

• Caractéristiques des fluides de traitement

En résumé:

Pour une intégrité hygiénique et des performances maximales avec des fluides collants, visqueux ou chargés de particules : une conception à membrane affleurante est souvent supérieure.

Pour la compatibilité du système, la simplicité et la facilité de maintenance dans la tuyauterie hygiénique standard : une solution tri-clamp (idéalement avec une membrane affleurante) est la plus efficace.

Le bon choix dépend des conditions spécifiques de votre processus, de vos exigences de nettoyage et de vos plans de maintenance à long terme.

FAQ

1. Que signifie « membrane affleurante » dans un transmetteur de pression sanitaire ?

Il fait référence à une surface de détection plate et lisse qui élimine les crevasses et s"interface directement avec le milieu de traitement, ce qui la rend plus facile à nettoyer et plus hygiénique.

2. Un transmetteur de pression sanitaire à trois pinces peut-il fonctionner avec des fluides visqueux ?

Oui, surtout lorsqu"ils sont associés à une membrane affleurante, les transmetteurs tri-clamp peuvent gérer efficacement les fluides visqueux sans problèmes de colmatage.

3. À quelle fréquence les transmetteurs de pression sanitaire doivent-ils être calibrés ?

La fréquence d"étalonnage dépend de l"application et des exigences réglementaires, mais les pratiques courantes vont de contrôles trimestriels à semestriels dans les environnements critiques.

4. Les transmetteurs de pression sanitaire sont-ils adaptés aux applications pharmaceutiques ?

Absolument : ces transmetteurs sont spécialement conçus pour répondre aux exigences hygiéniques et réglementaires des processus pharmaceutiques.

5. Quels signaux de sortie les transmetteurs de pression sanitaire fournissent-ils généralement ?

Les sorties communes incluent des signaux de communication 4 à 20 mA, 0 à 5 V et numériques, en fonction des exigences du système.
