La science derrière 0,1% de capteurs de pression sanitaire à haute précision

Dans les applications sanitaires telles que la production alimentaire, les produits pharmaceutiques et la biotechnologie, la précision de mesure est essentielle pour assurer la sécurité des produits, répondre aux exigences réglementaires strictes et maintenir des normes de qualité cohérentes. Même les variations de pression mineures peuvent perturber les processus sensibles comme la filtration stérile, le dosage précis ou le contrôle de la fermentation, entraînant des risques de perte de produit ou de contamination.

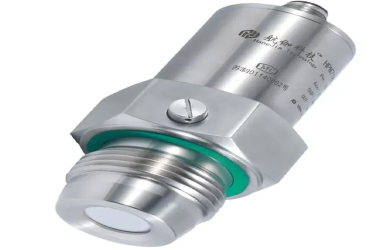

Un émetteur de pression sanitaire joue un rôle essentiel dans la réalisation de ces tolérances exigeantes. Conçu spécifiquement pour les environnements hygiéniques, il fournit des mesures précises et stables tout en se conformant avec 3-A, EHEDG. Cette combinaison de précision et de conception sanitaire aide les fabricants à fonctionner efficacement et en toute confiance dans des applications critiques.

Que signifie la précision de 0,1%?

1. Définition de la précision dans les capteurs de pression

La précision dans un émetteur de pression sanitaire fait référence à la fermeture de la sortie du capteur correspond à la pression réelle du processus sur sa plage de mesure. Il combine plusieurs sources d'erreur, telles que la linéarité, l'hystérésis et les effets de température, en un seul indicateur de performance.

2. Explication de la spécification d'erreur à l'échelle à 0,1%

Une évaluation de 0,1% signifie que l'erreur de mesure maximale ne dépassera pas 0,1% de la portée à grande échelle de l'émetteur. Par exemple, si un émetteur a une plage de 0 à 10 bar, l'erreur totale à tout point de cette plage sera à ± 0,01 bar. Cette tolérance extrêmement serrée est particulièrement précieuse dans les applications sanitaires où un contrôle précis est essentiel pour la qualité et la conformité.

3. Comment la précision diffère de la répétabilité et de la stabilité

Il est important de distinguer la précision des autres caractéristiques de performance:

La répétabilité décrit la capacité du capteur à produire la même lecture dans des conditions identiques, indiquant la cohérence à court terme.

La stabilité (ou la dérive à long terme) mesure comment les lectures changent dans le temps en raison du vieillissement, des cycles de température ou de la contrainte mécanique.
Alors que la répétabilité et la stabilité contribuent aux performances globales, la précision définit l'écart maximum combiné par rapport à la vraie pression à tout moment à travers la plage de mesure.

Éléments de conception clés permettant une grande précision

La réalisation de 0,1% élevée dans un émetteur de pression sanitaire dépend de l'intégration de plusieurs technologies avancées. Des éléments de détection au traitement du signal, chaque composant doit fonctionner de manière transparente pour garantir des performances cohérentes et fiables dans des environnements sanitaires exigeants.

1. Technologie de détection avancée

Au cœur de tout émetteur de pression sanitaire se trouve l'élément de détection, qui convertit directement la pression appliquée en un signal électrique. Plusieurs technologies sont couramment utilisées:

• Capteurs de jauge de déformation: s'appuyer sur les changements de résistance électrique provoqués par la déformation du capteur sous pression. Ils sont robustes et largement utilisés dans les environnements industriels et sanitaires.

• Capteurs piézorésives: offrent une excellente sensibilité et conviennent aux applications nécessitant une réponse rapide et une haute précision.

• Capteurs capacitifs: mesurez les changements de pression en détectant les variations de capacité entre deux plaques. Ils sont connus pour leur haute résolution et leur stabilité, en particulier dans les gammes à basse pression.

L'architecture globale du capteur, y compris la conception du diaphragme, les méthodes de liaison et l'isolement mécanique, influence directement la précision de mesure et la fiabilité à long terme.

2. Compensation de température

Les fluctuations de température sont courantes dans les processus alimentaires, pharmaceutiques et biotechnologiques, et ils peuvent fausser les lectures de pression si elles ne sont pas correctement gérées.

• Capteurs de température intégrés : intégrés dans les émetteurs sanitaires modernes, ces capteurs détectent les changements environnementaux en temps réel.

• Algorithmes de compensation : les microprocesseurs utilisent des algorithmes complexes pour corriger le signal de pression en fonction de l'entrée de température, minimisant la dérive thermique et garantissant une sortie cohérente sur une large plage de températures.

Cette fonctionnalité est particulièrement critique dans les cycles de nettoyage SIP (stériliser sur place) ou à haute température, où le maintien de la précision du capteur est essentiel.

3. Traitement du signal et électronique

Le signal de pression analogique généré par le capteur doit être converti et transmis avec précision en un système de contrôle.

• Conversion A / D à haute résolution : les convertisseurs analogiques à numérique de précision garantissent une perte de détails minimale lors de la conversion du signal, soutenant une interprétation précise de la pression même dans les changements de micro-échelle.

• Filtrage du bruit : les techniques de filtrage avancé réduisent l'influence du bruit électrique, des vibrations ou des chocs mécaniques - communs dans les environnements industriels.

• Signaux de sortie stables : que ce soit en utilisant des protocoles analogiques (4–20mA, 0–10V) ou numériques (comme HART), l'électronique de l'émetteur doit fournir des signaux propres et reproductibles pour l'intégration avec les systèmes PLC ou SCADA.

Ensemble, ces éléments de conception permettent aux émetteurs de pression sanitaire de fournir la précision ultra-élevée et la répétabilité requises dans le traitement hygiénique moderne.

Conception hygiénique sans compromettre les performances

Un émetteur de pression sanitaire doit fournir des mesures précises tout en répondant pleinement aux normes d'hygiène strictes requises dans les industries alimentaires, boissons et pharmaceutiques.

1. Conception de diaphragme à chasse d'eau

Les capteurs de diaphragme rinçaient ont des surfaces lisses et sans crevasse qui empêchent l'accumulation de résidus et la croissance bactérienne. Cette conception prend non seulement une précision élevée de mesure, mais permet également un nettoyage efficace par le biais des procédures CIP (nettoyage en place) et SIP (stériliser en place).

2. Sélection des matériaux

La plupart des émetteurs de pression sanitaire utilisent en acier inoxydable 316L avec des surfaces très polies pour résister à la corrosion et réduire les risques de contamination.

3. Conformité aux normes

Certifiés selon 3-A, EHEDG, ces émetteurs garantissent la conception hygiénique et la compatibilité du nettoyage, assurant une utilisation sûre dans les aliments sensibles et les applications pharmaceutiques.

Facteurs qui influencent la précision du monde réel

Bien qu'un émetteur de pression sanitaire puisse être spécifié avec une évaluation élevée dans des conditions idéales, plusieurs facteurs du monde réel peuvent affecter ses performances réelles. Comprendre ces facteurs est essentiel pour maintenir des mesures de pression fiables et précises.

1. Considérations d'installation

Position de montage: orientation appropriée et montage sécurisé minimiser la contrainte mécanique et assurer une transmission de pression précise au diaphragme du capteur. Un positionnement incorrect peut entraîner des erreurs de mesure ou des dommages au capteur.

Vibration: les vibrations excessives de la machinerie ou de la tuyauterie voisine peuvent introduire le bruit et l'usure, affectant la stabilité et la longévité du capteur. Un amortissement ou une isolation des vibrations peut être nécessaire dans des environnements difficiles.

2. Conditions de processus

Swings de température: des changements de température rapides ou larges peuvent provoquer une expansion thermique ou une contraction dans les composants du capteur, conduisant à la dérive du signal s'il n'est pas correctement compensé. Le maintien de la température stable ou l'utilisation d'émetteurs compensés par température aide à atténuer cet effet.

Répulsion de pression: la pression fluctuante ou pulsante peut remettre en question le temps de réponse du capteur et provoquer des lectures fluctuantes. Des solutions d'amortissement ou de filtrage appropriées peuvent améliorer la cohérence de la mesure.

3. Pratiques d'étalonnage et fréquence

L'étalonnage régulier contre les normes de pression connues est essentiel pour garantir une précision continue.

La fréquence de l'étalonnage dépend de la criticité des processus, des conditions environnementales et des recommandations du fabricant.

La négligence de l'étalonnage peut entraîner une dérive du capteur, entraînant des données inexactes et des problèmes de processus potentiels.

Applications qui nécessitent une précision élevée de 0,1%

Les émetteurs de pression sanitaire à haute précision avec 0,1% de précision sont cruciaux dans plusieurs processus sensibles dans les industries alimentaires, boissons et pharmaceutiques. Leurs performances fiables garantissent la qualité des produits et la sécurité des processus où même les écarts de pression mineurs peuvent avoir des conséquences importantes.

1. Dosing et remplissage de la production de boissons

Une mesure précise de la pression est essentielle pendant les opérations de dosage et de remplissage pour garantir des volumes cohérents et empêcher la perte de produit. Les émetteurs de haute précision aident à maintenir la pression correcte dans les réservoirs et les pipelines, garantissant un flux lisse et évitant le sur-remplissage ou le sous-remplissage, ce qui peut affecter l'intégrité du goût et de l'emballage.

2. Surveillance de la pression de filtration stérile

La filtration stérile est une étape critique pour éliminer les contaminants tout en préservant la stérilité du produit. La surveillance des différentiels de pression à travers les filtres avec des émetteurs de pression sanitaire à haute précision permet une détection précoce du colmatage ou de la défaillance du filtre. Cela garantit une maintenance en temps opportun, évite les risques de contamination et maintient l'efficacité du processus.

3. Processus critiques de mélange et de fermentation pharmaceutique

Le mélange et la fermentation pharmaceutiques nécessitent un contrôle précis sur la pression pour maintenir des environnements stériles et stables. Les émetteurs à haute précision garantissent que les niveaux de pression corrects sont maintenus, prenant en charge les conditions de réaction optimales et la cohérence du produit. Tous les écarts pourraient avoir un impact sur l'efficacité du médicament ou provoquer un rejet par lots.

Conclusion

Les émetteurs de pression sanitaire à haute précision reposent sur des technologies de détection avancées, une compensation précise de la température et un traitement sophistiqué du signal pour fournir des mesures fiables essentielles pour les industries hygiéniques. Leur conception minutieuse garantit à la fois la précision de mesure et le respect des normes sanitaires strictes.

Lors de la sélection d'un émetteur de pression sanitaire, il est crucial d'évaluer sa précision, sa conception hygiénique et sa certification pour assurer des performances optimales et une conformité réglementaire. Le choix du bon capteur soutient la sécurité des processus, la qualité des produits et l'efficacité opérationnelle dans les applications exigeantes des aliments, des boissons et des produits pharmaceutiques.
