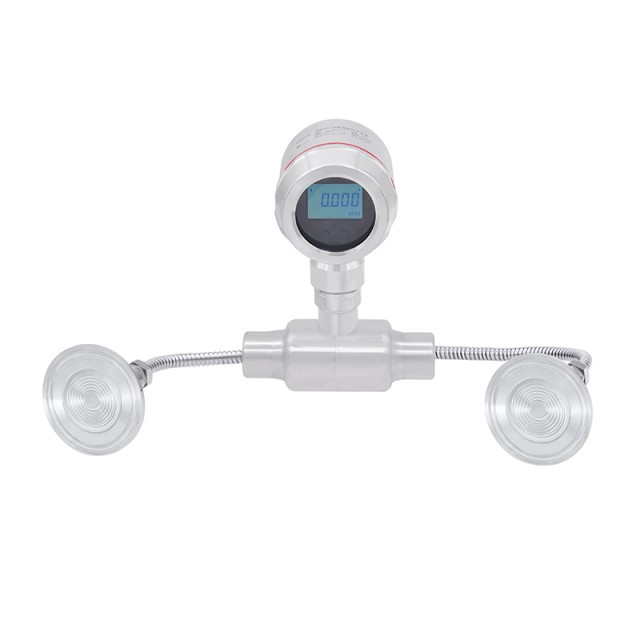

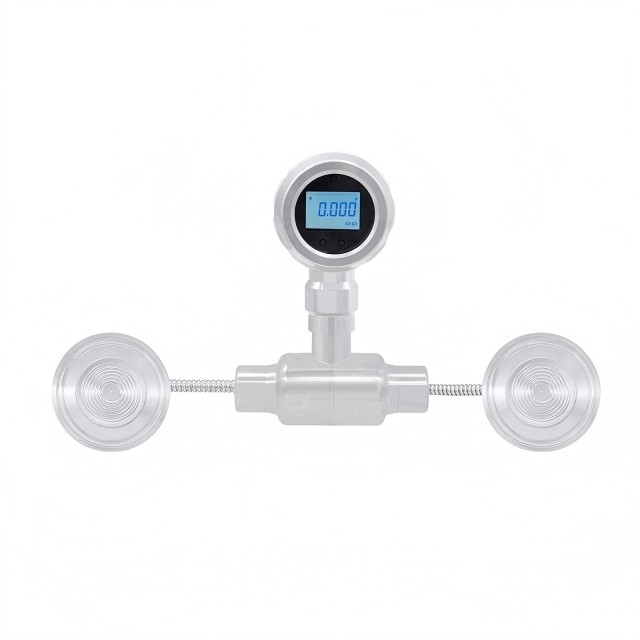

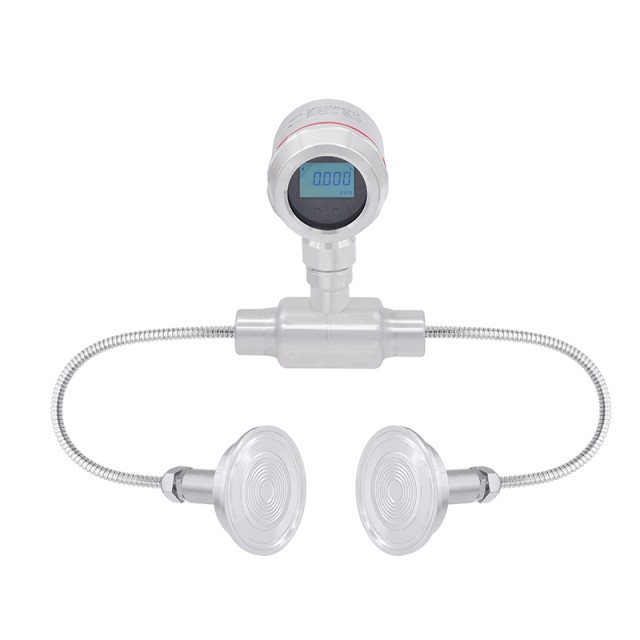

HPM785 émetteur de pression différentielle hygiénique à diaphragme plat

HPM785 émetteur de pression différentielle hygiénique à diaphragme plat

Précision: ± 0,5% FS (Std.) 0,2% FS (opt.)

Pression différentielle: 0 ~ 10kpa ... 1MPA

Signal de sortie: 4 ～ 20madc; 4 ～ 20madc + hart; Modbus-rtu / rs485

Télécharger:
HPM785 Hygienic Differential Pressure Transmitter-Datasheet.pdf

Quantité:
État de disponibilité:





enquête Ajouter au panier

L' émetteur de pression différentielle sanitaire HPM785 est conçu pour des applications critiques dans les industries alimentaires et pharmaceutiques, assurant l'hygiène et la sécurité grâce à sa construction robuste et à ses caractéristiques avancées. Voici un aperçu concis de ses attributs clés:

Qualité du matériau : en acier inoxydable de haute qualité (304L, 316L), garantissant la non-toxicité et l'inrôme.
Conception sanitaire : structure soudée globale avec une membrane plate pour la détection directe de la pression, facilitant le nettoyage et la stérilisation faciles (CIP / SIP).
Élément sensible : utilise une puce de pression de silicium pour une détection précise du signal de pression.
Traitement du signal : le circuit de traitement intégré convertit les signaux du capteur en sorties de courant standard, avec une large compensation de plage de température grâce aux tests automatisés et aux ajustements de résistance au laser.
Durabilité : subit des évaluations strictes du vieillissement et de la stabilité à long terme, assurant des performances fiables.

Conformité et convivialité

Normes hygiéniques : répond aux exigences sanitaires strictes pour éviter la contamination, avec des surfaces lisses et sans coins morts pour minimiser l'accumulation de saleté.
Applications polyvalentes : idéal pour la pression et la mesure de niveau dans divers secteurs, notamment:

Médicaments
Nourriture et boisson (y compris le brassage, le lait, le jus)

Description

Application

Caractéristiques

Paramètres

L' émetteur de pression différentielle sanitaire HPM785 est conçu pour des applications critiques dans les industries alimentaires et pharmaceutiques, assurant l'hygiène et la sécurité grâce à sa construction robuste et à ses caractéristiques avancées. Voici un aperçu concis de ses attributs clés:

Qualité du matériau : en acier inoxydable de haute qualité (304L, 316L), garantissant la non-toxicité et l'inrôme.
Conception sanitaire : structure soudée globale avec une membrane plate pour la détection directe de la pression, facilitant le nettoyage et la stérilisation faciles (CIP / SIP).
Élément sensible : utilise une puce de pression de silicium pour une détection précise du signal de pression.
Traitement du signal : le circuit de traitement intégré convertit les signaux du capteur en sorties de courant standard, avec une large compensation de plage de température grâce aux tests automatisés et aux ajustements de résistance au laser.
Durabilité : subit des évaluations strictes du vieillissement et de la stabilité à long terme, assurant des performances fiables.

Conformité et convivialité

Normes hygiéniques : répond aux exigences sanitaires strictes pour éviter la contamination, avec des surfaces lisses et sans coins morts pour minimiser l'accumulation de saleté.
Applications polyvalentes : idéal pour la pression et la mesure de niveau dans divers secteurs, notamment:

Médicaments
Nourriture et boisson (y compris le brassage, le lait, le jus)

Application

Industrie des aliments et des boissons
Industrie pharmaceutique
Mesure du niveau de liquide
Mesure différentielle de la pression dans le domaine du contrôle des processus industriels

Caractéristiques

◆ Structure de la membrane à chasse d'eau

◆ Structure globale en acier inoxydable

◆ La rugosité de surface peut atteindre RA0.4

◆ Affichage sur place, lors de la sortie du signal à distance standard

◆ Soutenir CIP et SIP, résistance à haute température supérieure à 150 ℃

◆ Diverses connexions de processus hygiénique

Paramètres

Plage de pression
Plage (pression différentielle)		0 ~ 10kpa… 1MPA
Surcharge à une seule fois		16MPA
Pression statique		25MPA
Résistance à la pression négative		-100kpa
Milieu de mesure
Taper		Divers liquides et gaz compatibles avec les matériaux de contact
Alimentation de sortie / électricité
Standard		2 fils: 4 ~ 20mA / VS = 10 ~ 30V
Standard		2 fils: 4 ~ 20ma + hart / vs = 12 ~ 32v
Standard		4 fils: modbus-rtu / rs485 / vs = 12 ~ 30v
Performance
Précision*		± 0,5% FS (typique) à 25 ℃ ± 0,25% FS (facultatif) à 25 ℃
Stabilité à long terme		± 0,50% FS / an ， ≤ 100kpa ± 0,25% FS / an ，> 100 kPa
(* comprend la linéarité, l'hystérésis et la répétabilité)
Caractéristiques de la dérive de la température
Plage de températures de compensation		-10 ~ 70 ℃
Dérive de température à l'échelle zéro		± 0,3% FS / 10 ℃ (dans la plage de compensation de température, ≤ 100kpa) ± 0,3% FS / 10 ℃ (dans la plage de compensation de température,> 100kpa)
Dérive de température à pleine échelle		± 0,3% FS / 10 ℃ (dans la plage de compensation de température)
Conditions environnementales
Plage de température	Température moyenne: -40 ~ 180 ℃ (Huile de silicone à température ambiante） 0 ~ 320 ℃ (huile de silicone à haute température) -10 ~ 170 ℃ (huile minérale de qualité et médicale) Température ambiante: -20 ~ 80 ℃ Température de stockage: -10 ~ 80 ℃
Grade de protection	IP65, M12 × 1
Protection électrique
Protection de court-circuit	Permanent
Protection de polarité inversée	Aucun dommage, circuit inopérant
Compatibilité électromagnétique	Conforme à EN 61326
