Le liquide de remplissage affecte-t-il les transmetteurs de pression sanitaire ?

Imaginez un lot pharmaceutique valant plusieurs millions de dollars fonctionnant parfaitement. Soudain, tout le réservoir est mis à la ferraille. Pourquoi? Une déchirure microscopique a permis au liquide du capteur de s"infiltrer dans le mélange. Un seul événement de contamination dans les applications alimentaires, de boissons ou biotechnologiques coûte bien plus cher que la perte de matières premières. Cela brise la confiance des consommateurs. Cela déclenche des audits réglementaires brutaux. Au cœur de ces pipelines critiques se trouve le transmetteur de pression sanitaire. Ce composant est indispensable pour surveiller la pression des conduites tout en respectant strictement les normes d"hygiène 3-A, EHEDG et FDA. Mais une vulnérabilité cachée existe dans bon nombre de ces appareils. Pour transférer la pression physique du fluide de traitement vers l"électronique interne délicate, les capteurs traditionnels s"appuient sur un mince diaphragme métallique affleurant soutenu par un fluide de remplissage spécialisé.

Ce liquide interne compromet-il la sécurité, les performances et les calendriers de maintenance du système ? Oui, cela introduit des variables opérationnelles distinctes. Le choix entre les technologies traditionnelles remplies de fluide et les alternatives modernes en céramique sèche a un impact considérable sur la précision opérationnelle et la pureté du produit. Dans ce guide d’ingénierie complet, nous décortiquons la mécanique de ces instruments. Nous évaluons leurs risques inhérents et décrivons des stratégies concrètes pour vous aider à sélectionner la solution de mesure optimale pour votre installation.

Points clés à retenir

• Le liquide de remplissage a un impact direct sur la précision des mesures. La dilatation thermique se produit lorsque le fluide est exposé à des processus à haute température tels que les cycles de nettoyage standard de nettoyage sur place ou de stérilisation sur place. Cette expansion physique entraîne une dérive potentielle des mesures.

• La contamination reste un risque persistant. La membrane affleurante d'un transmetteur rempli d'huile est extrêmement fine. S'il se rompt en raison d'un impact mécanique ou d'une surpression, le liquide de remplissage s'infiltre dans les fluides de traitement et détruit le lot sanitaire.

• Les systèmes remplis d’huile excellent dans des niches spécifiques. Ils restent populaires pour leur durabilité éprouvée contre les effets inattendus de surpression et de coups de bélier. Les installations doivent utiliser des liquides de remplissage de qualité alimentaire approuvés par la FDA pour atténuer les risques de toxicité.

• La technologie de la céramique sèche élimine cette menace. Une conception moderne entièrement sans huile élimine complètement les risques de contamination. Il offre également une excellente résistance à la corrosion et à l’abrasion.

• La sélection dicte la productivité. Le choix de l'instrument de mesure optimal dépend fortement des variations spécifiques de température du processus, de l'abrasivité du fluide et des exigences en matière d'hygiène des installations.

Comprendre le pont hydraulique dans la mesure sanitaire

Comment les liquides internes influencent-ils réellement la mesure du processus ? Il faut regarder sous le capot de ces instruments hygiéniques. Dans les pipelines industriels standards, un capteur peut être placé à l’intérieur d’une cavité filetée directement exposée au fluide. La fabrication hygiénique interdit purement et simplement cette architecture. Les conduites sanitaires ne peuvent pas abriter des jambes mortes, des crevasses ou des poches microscopiques où les bactéries se multiplient.

Cette exigence biologique stricte impose l’utilisation d’une conception à membrane affleurante. La face métallique isolante s"adapte parfaitement à la paroi intérieure du tuyau ou du récipient. Les raccords sanitaires standard utilisent souvent des membranes affleurantes à filetage G1 ou G1/2 pour réaliser cette intégration transparente. La puce de silicium piézorésistif, très sensible, ne peut pas être collée directement sur cette face externe. Les forces du processus le détruiraient immédiatement. Au lieu de cela, la puce est rangée en toute sécurité à l’intérieur du boîtier supérieur.

Le vide entre le diaphragme d'isolation affleurant externe et la puce électronique interne est rempli d'un support de transmission spécialisé. C'est le liquide de remplissage. Lorsque la pression du processus pousse contre la membrane métallique externe, elle comprime ce liquide interne. Le fluide transmet ensuite la lecture exacte de la pression au capteur interne. Comprendre ce pont hydraulique est essentiel lors de la sélection d'un transmetteur de pression sanitaire rempli d'huile pour votre installation. La présence même de ce fluide introduit des comportements opérationnels uniques dont les ingénieurs doivent tenir compte.

Comment le liquide de remplissage affecte les performances du transmetteur de pression sanitaire

S"appuyer sur un fluide de transmission signifie que les propriétés physiques de ce liquide dictent les performances globales. Les ingénieurs doivent tenir compte de la mécanique des fluides et de la thermodynamique lors du déploiement de ces dispositifs dans des environnements hygiéniques volatils.

Décalage du zéro thermique et fluctuations de température

L"impact le plus important sur les performances du liquide de remplissage est sa réaction à la chaleur. Selon les lois de la thermodynamique, les liquides se dilatent lorsqu’ils sont chauffés et se contractent lorsqu’ils sont refroidis. Dans la transformation des produits laitiers ou pharmaceutiques, les équipements subissent régulièrement des variations de température agressives. Lors d"un cycle de stérilisation à haute température, un soudain souffle de vapeur chauffe rapidement la face du capteur.

Par conséquent, le fluide de remplissage interne emprisonné se dilate. Il n’a nulle part où aller dans la cavité scellée. Cette expansion exerce une force physique artificielle contre la puce interne du capteur. L"électronique interprète ce gonflement thermique comme la pression réelle du pipeline. Ce phénomène est connu sous le nom de décalage du zéro thermique. Les instruments de haut niveau utilisent des volumes de fluide minimaux et une compensation algorithmique pour lutter contre cet effet. Cependant, la dérive thermique reste une caractéristique inévitable des systèmes remplis de fluide lors de transitions rapides de température.

Temps de réponse et viscosité

Les performances sont également liées à la viscosité du fluide. La viscosité change dynamiquement avec les conditions ambiantes. À température ambiante standard, l’huile interne transfère instantanément l’énergie cinétique. À l’opposé, les environnements de traitement à froid entraînent un épaississement significatif du liquide de remplissage. Pensez aux lignes de produits laitiers réfrigérées ou aux skids pharmaceutiques cryogéniques.

Cette viscosité accrue crée une traînée microscopique dans le système capillaire du boîtier du capteur. Le fluide devient lent. Cela entraîne un retard léger mais mesurable dans le temps de réponse de l"instrument. Les processus automatisés hautement dynamiques nécessitent des réglages de vanne à l"échelle de la milliseconde. Une boucle de rétroaction retardée peut facilement déstabiliser l’efficacité du système.

Fluctuations de sortie dans la mesure du débit

Les micro-pulsations rapides sont courantes lors de la mesure de la pression dans des scénarios d"écoulement de fluide turbulent. Le liquide de remplissage interne agit naturellement comme un amortisseur hydraulique. Il amortit certaines de ces vibrations haute fréquence. Cet amortissement peut parfois stabiliser le signal de sortie. Mais un volume de liquide inapproprié ou des bulles d’air microscopiques piégées lors de la fabrication peuvent complètement faire dérailler la stabilité de la lecture. Si le volume de fluide n"est pas parfaitement calibré à la flexibilité du diaphragme métallique, la sortie saute de manière erratique lors d"un écoulement turbulent. Cela complique le réglage de la boucle de contrôle.

Le risque de contamination : fuites de fluides dans les processus hygiéniques

Au-delà des nuances de dérive thermique et de viscosité, une préoccupation majeure hante les directeurs d’usine. La contamination des procédés constitue un risque catastrophique. Le maintien d’une pureté absolue n’est pas seulement un objectif dans la fabrication alimentaire et pharmaceutique. Il s"agit d"un mandat légal strict.

Le diaphragme affleurant en acier inoxydable doit être fabriqué avec une extrême finesse pour transférer avec précision la pression avec une résistance minimale. Il mesure fréquemment moins de 0,1 millimètre. C"est à peu près l"épaisseur d"un cheveu humain. Des matériaux comme l’acier inoxydable 316L offrent une excellente compatibilité chimique. Pourtant, leur maigreur physique les rend intrinsèquement fragiles.

Les risques physiques sont omniprésents dans une usine de transformation active. Une membrane métallique délicate est facilement endommagée par les produits abrasifs. Les bouillies de fruits contenant des graines dures ou des composés pharmaceutiques cristallisants provoquent une usure importante. Les coups accidentels des brosses de nettoyage lors des lavages de routine compromettent l"intégrité structurelle. De graves coups de bélier hydrauliques peuvent également briser cette barrière.

Quelles sont les conséquences d’une rupture de membrane ? Le fluide de processus sous pression pénètre dans le boîtier du capteur et détruit l"électronique. Simultanément, le liquide de remplissage interne s"écoule dans la conduite de traitement. Même une déchirure microscopique entraîne une infiltration d"huile synthétique dans un lot de médicaments vitaux. Les fabricants réputés utilisent strictement des liquides de remplissage non toxiques approuvés par la FDA, comme l"huile minérale de qualité alimentaire, pour atténuer ce scénario cauchemardesque. Ces liquides préviennent les intoxications graves des consommateurs. Mais les normes réglementaires exigent que tout lot contaminé par du pétrole étranger soit immédiatement éliminé. Les pertes financières sont énormes.

Le secteur de la transformation hygiénique connaît actuellement un changement opérationnel massif. Poussés par des réglementations mondiales de plus en plus strictes en matière de sécurité alimentaire et des directives pharmaceutiques strictes, les gestionnaires d’installations éliminent progressivement et de manière agressive les vecteurs de contamination potentiels. Les audits examinent désormais même les risques les plus mineurs de pénétration de fluides étrangers. Les ingénieurs de procédés s"éloignent autant que possible des architectures traditionnelles remplies de fluides. La trajectoire actuelle de l’industrie favorise fortement les technologies de détection à sec équipées de diagnostics intelligents. Cette évolution permet aux opérateurs de donner la priorité à la pureté absolue et de surveiller de manière prédictive l’état des capteurs plutôt que de réagir après coup à une fuite catastrophique.

Avantages et inconvénients des systèmes remplis d"huile

Malgré les risques documentés, l’architecture traditionnelle remplie de fluides reste profondément ancrée dans l’automatisation des processus. La mise en balance des avantages mécaniques et des vulnérabilités est une étape essentielle du processus d’approvisionnement.

La nature hydraulique du liquide de remplissage permet à un transmetteur de pression hygiénique rempli d'huile d'absorber et de dissiper les chocs de pression soudains de manière très efficace. Cela protège la puce piézorésistive interne de la destruction. Ces systèmes excellent dans les environnements à pression extrêmement élevée comme l'homogénéisation des produits laitiers. Les modèles avancés sont même capables de gérer des températures de processus allant jusqu'à 150 degrés Celsius tout en conservant une linéarité étroite sur de larges plages de mesure. Cette technologie constitue l’épine dorsale de l’industrie depuis des décennies. Les modèles standard sont largement disponibles et présentent généralement un coût d’achat initial inférieur.

Cependant, le principal inconvénient reste la fragilité du diaphragme métallique ultra fin. Le système est très sensible aux dommages mécaniques et aux fuites de fluide ultérieures. La dilatation thermique pendant les cycles de nettoyage induit un décalage thermique du zéro. Les opérateurs sont obligés d"attendre que le capteur se normalise avant de reprendre une production précise. Enfin, ces appareils nécessitent une manipulation extrêmement prudente lors de l’installation et des lavages de routine de l’usine pour éviter des dommages accidentels au visage.

L’essor de la technologie de la céramique sèche

Les fabricants d’instruments ont conçu des alternatives avancées alors que les organismes de réglementation du monde entier renforcent leur contrôle sur la pureté des produits. L"innovation la plus marquante qui remodèle le secteur de l"hygiène est le capteur en céramique sèche.

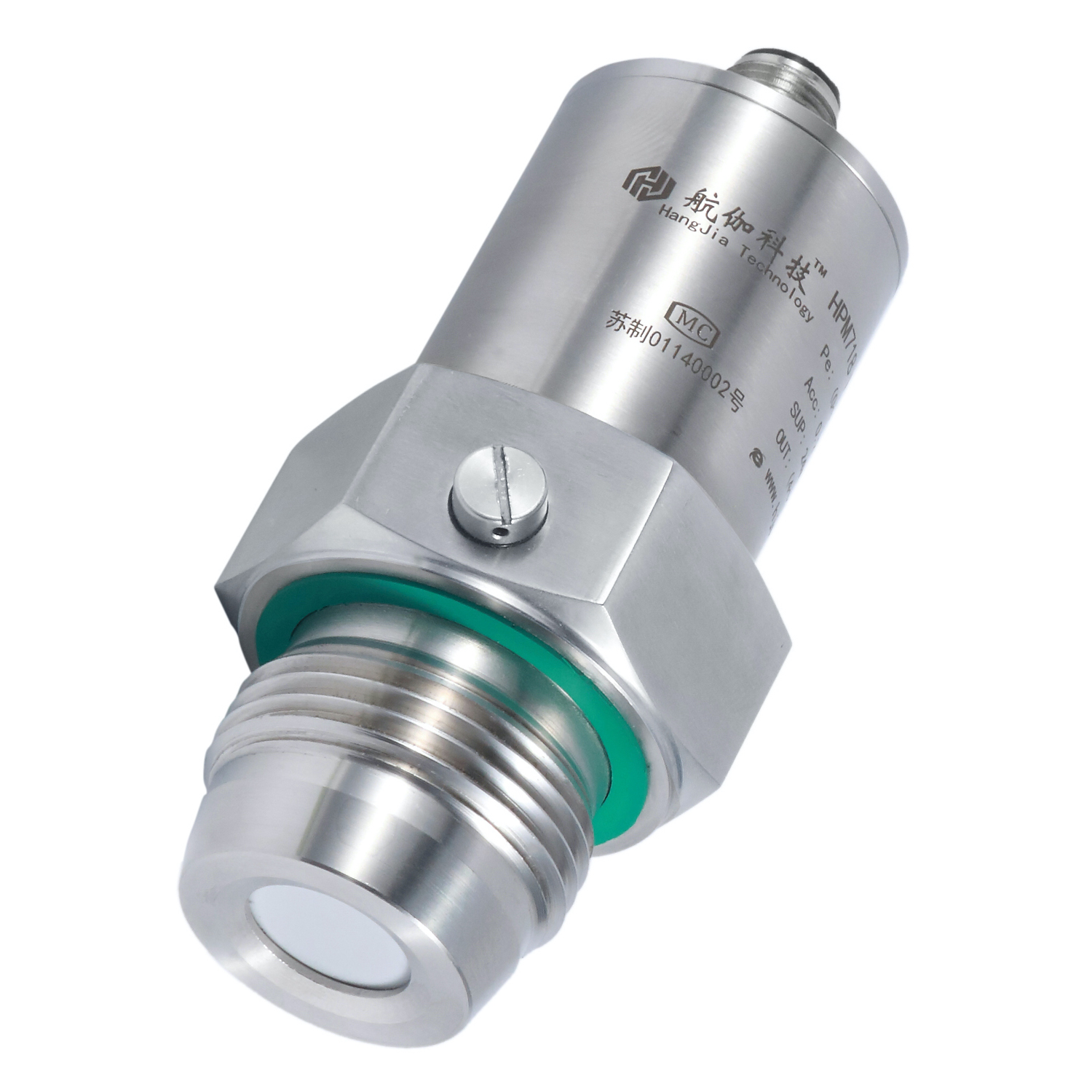

Un transmetteur de pression sanitaire en céramique sèche représente un changement de paradigme. Il abandonne le diaphragme métallique mince comme du papier soutenu par un fluide. Au lieu de cela, cette solution moderne utilise une cellule de mesure robuste à 99,9 % d'Al2O3 qui affleure complètement le milieu de traitement.

Le diaphragme en céramique lui-même constitue le principal élément de détection dans cette architecture. L"arrière de la face en céramique comporte des électrodes en or imprimées qui forment un condensateur avec le substrat de base. La pression du processus provoque des déformations microscopiques dans la céramique épaisse. La capacité change instantanément. La distinction essentielle ici est que cette mesure mécanique directe ne nécessite absolument aucun fluide de remplissage interne.

L’avantage le plus important est l’élimination absolue des fuites de liquide. Il n"y a pas de réservoir d"huile interne. Il n’existe aucun risque de contamination des fluides du procédé. Cela garantit le respect total des mandats de pureté les plus stricts. La céramique de haute pureté est également incroyablement robuste. La cellule de mesure absorbe les événements de surpression importants sans déformation plastique permanente. Il revient parfaitement à son point zéro immédiatement après la disparition du pic.

Contrairement à l’acier inoxydable fin, une face en céramique solide est exceptionnellement dure. Il est juste derrière le diamant. Cela le rend imperméable aux rayures et à l’abrasion. C"est la solution idéale pour les produits exigeants contenant des particules dures qui autrement déchiqueteraient un diaphragme métallique.

Comparaison des technologies remplies d"huile et sans huile

Les directeurs d"usine et les équipes d"ingénierie doivent prendre des décisions fondées sur les données. La matrice suivante compare côte à côte les principaux paramètres opérationnels des deux technologies.

Le choix de la bonne architecture de capteurs a un impact direct sur la productivité globale de l’usine. L"utilisation d"un transducteur en céramique sans huile dans les applications abrasives évite les pannes fréquentes du capteur. Cela réduit considérablement les temps d’arrêt imprévus et le travail de maintenance. À l’inverse, le déploiement de capteurs remplis d’huile dans des conduites de liquides hautement stables optimise les dépenses d’investissement initiales sans compromettre l’efficacité opérationnelle quotidienne.

Dépannage des défauts courants du transmetteur

Même les instruments industriels les plus robustes nécessitent un entretien occasionnel. Il est crucial pour les techniciens d"identifier rapidement la cause première des pannes des transmetteurs afin de remettre la production en ligne. Voici des conseils de dépannage pratiques pour les problèmes de mesure courants.

Si le débit dérive de manière significative vers le haut sans changement correspondant dans la pression réelle du pipeline, la cause la plus probable est la dilatation thermique. Cela se produit généralement immédiatement après un cycle de stérilisation à haute température. Laissez la ligne de traitement revenir à sa température de fonctionnement standard. Effectuez un étalonnage du zéro lorsque le transmetteur est chaud si la précision est requise à des températures élevées. Optez pour une alternative en céramique sèche si la dérive thermique entraîne des retards inacceptables dans votre programme d"automatisation.

Une chute soudaine d"un signal de défaut ou un saut de signal extrêmement irrégulier indique fortement une rupture du diaphragme d"isolation. Il en résulte une perte totale de liquide de remplissage. La puce électronique interne est probablement détruite par la pénétration de fluides de traitement humides. Isolez immédiatement l’instrument et inspectez la face affleurante. L"appareil ne peut pas être réparé sur le terrain si vous repérez des fossettes, des rayures ou des déchirures. Mettez l’accent sur les soins préventifs auprès de votre équipe d’assainissement. Les opérateurs doivent éviter de diriger des jets d"eau à haute pression directement sur la face du capteur pendant les lavages.

Les températures ambiantes ou de processus froides peuvent épaissir le fluide de remplissage interne si les changements de pression sont plus lents que d"habitude. Cette viscosité accrue amortit le transfert mécanique de l’énergie cinétique. Vérifiez que la plage de température de fonctionnement spécifiée correspond aux conditions environnementales réelles. Consultez votre fournisseur pour savoir comment utiliser un liquide de remplissage à faible viscosité conçu spécifiquement pour les applications cryogéniques si des températures froides sont inévitables.

Comment choisir la bonne solution de mesure

La sélection de l’instrumentation appropriée nécessite une évaluation globale de votre environnement de traitement spécifique. Il n’existe pas de capteur universellement parfait. Il n’existe qu’un outil optimal pour votre ensemble unique de variables opérationnelles.

Tout d’abord, analysez la composition physique de votre produit. Est-ce un liquide lisse et homogène comme du lait ou de l'eau purifiée ? Les capteurs traditionnels remplis d’huile sont ici très efficaces. Pompez-vous une boue abrasive contenant des graines, des grains ou des sucres cristallisants ? Un transducteur de pression hygiénique en céramique sans huile qui fournit une sortie stable de 4 à 20 mA est obligatoire pour éviter une dégradation rapide du diaphragme.

Ensuite, documentez vos protocoles de nettoyage. Utilisez-vous quotidiennement des variations de température extrêmes ? Un capteur en céramique minimise le décalage thermique du zéro et permet à la production de reprendre beaucoup plus rapidement si un cycle thermique rapide est une procédure opérationnelle standard. Assurez-vous de sélectionner des modèles spécialisés haute température conçus avec des volumes de fluide minimes si vous devez utiliser des unités remplies d"huile.

Enfin, évaluez le coût total de possession. Les capteurs en céramique sèche sont parfois proposés à un prix initial plus élevé. Mais leur durée de vie prolongée dans des conditions difficiles entraîne un coût total nettement inférieur sur une période de cinq ans. L’élimination absolue des risques de contamination des lots n’a pas de prix. Éviter un seul lot contaminé rapporte des centaines de fois le coût du capteur premium.

Conclusion : optimisez votre processus avec HJ Sensor

Le fluide de remplissage interne modifie fondamentalement le comportement des équipements de mesure de processus. Cela a un impact sur la stabilité de la température. Il dicte les temps de réponse dans les environnements froids. Cela introduit un risque persistant de contamination des processus. Les options traditionnelles remplies d’huile restent des bêtes de somme fiables de l’industrie lorsqu’elles sont déployées dans les bonnes conditions. Mais le paysage de la fabrication hygiénique évolue.

Le capteur en céramique sèche est rapidement devenu la référence pour les installations privilégiant une pureté absolue, une stabilité de température inégalée et une durabilité robuste contre les abrasifs. Nous encourageons dès aujourd’hui les ingénieurs d’usine et les responsables de l’assurance qualité à évaluer de manière critique leurs chaînes de processus actuelles. Comprendre les réalités mécaniques de votre instrumentation vous permet de protéger votre produit de manière proactive et de rationaliser les calendriers de maintenance.

Prêt à éliminer les risques de contamination et à stabiliser votre surveillance de pression ? Découvrez la gamme complète de solutions de mesure sanitaire haute performance chez HJ Sensor. Que votre installation nécessite la durabilité robuste de la technologie céramique sèche ou des transmetteurs remplis d"huile haute température, HJ Sensor propose des instruments de précision conçus pour protéger vos résultats. Visitez HJ Sensor dès aujourd’hui pour trouver la solution exacte à vos exigences de processus hygiéniques.

FAQ

Quel type de liquide de remplissage est utilisé dans les applications hygiéniques ?

Les fabricants d"instruments réputés utilisent exclusivement des fluides de qualité alimentaire approuvés par la FDA pour les applications hygiéniques. Les liquides de remplissage les plus courants comprennent les huiles synthétiques de qualité alimentaire, les huiles minérales hautement raffinées ou les mélanges spécifiques de glycérine et d"eau. Ces fluides sont soigneusement sélectionnés pour garantir une toxicité minimale. Ils évitent de graves risques pour la santé dans les rares cas de rupture d"une membrane et de fuite de liquide dans les fluides du procédé.

Un capteur en céramique sèche peut-il supporter des températures élevées ?

Oui. Les cellules de mesure en céramique de haute qualité sont intrinsèquement stables sur des plages de température extrêmement larges. Ils manquent de fluides internes. Ils sont entièrement capables de résister aux processus standards de nettoyage et de stérilisation à haute température. Ils maintiennent l"intégrité structurelle et la précision des mesures sans souffrir des problèmes de décalage thermique généralement associés à l"expansion des fluides de remplissage.

Pourquoi la sortie de mon émetteur fluctue-t-elle pendant les cycles de nettoyage ?

Le pic soudain et extrême de température lors d"un cycle de nettoyage provoque une dilatation thermique du liquide de remplissage interne si vous utilisez un transmetteur rempli d"huile. Cette expansion pousse contre l"élément de détection interne. Cela crée une fausse lecture de haute pression même lorsque la pression réelle du tuyau est nulle. Cette fluctuation est une réaction physique à la chaleur. La lecture se normalise généralement une fois que le capteur revient à sa température de fonctionnement standard.

Un transducteur en céramique sans huile est-il plus fragile qu’un transducteur en acier inoxydable ?

Non, il est généralement beaucoup plus robuste dans les environnements de processus. La céramique est techniquement un matériau fragile si elle tombe sur un sol en béton. Cependant, l"épaisse cellule de mesure en céramique utilisée dans ces transducteurs est très résistante à l"abrasion, aux rayures et aux surpressions. Il est nettement plus résistant aux impacts physiques et à l"usure des particules dans les applications de fluides dynamiques qu"un diaphragme affleurant en acier inoxydable très fin.

À quelle fréquence dois-je calibrer mes instruments sanitaires ?

La fréquence d"étalonnage dépend fortement des réglementations spécifiques du secteur et de la technologie de capteur sous-jacente. Les capteurs remplis d"huile peuvent nécessiter des contrôles d"étalonnage plus fréquents en raison d"une dérive thermique mineure et d"une fatigue mécanique au fil du temps. Les capteurs en céramique sèche offrent une excellente stabilité à long terme et une dérive minimale. En règle générale, les instruments de pression hygiéniques doivent être vérifiés et calibrés une fois tous les 6 à 12 mois pour garantir une précision continue.

Le liquide de remplissage affecte-t-il l"étalonnage d"un transmetteur de pression sanitaire ?

Oui, cela introduit des défis d’étalonnage spécifiques. Les techniciens doivent tenir compte à la fois de la température ambiante et de la température du processus lors de l"étalonnage. Étant donné que le fluide se dilate et se contracte, l"étalonnage du capteur dans un atelier de maintenance froid peut entraîner un léger décalage du point zéro lorsqu"il est installé sur une ligne de traitement chaude. Les meilleures pratiques imposent d"effectuer un étalonnage final sans trim dans des conditions de fonctionnement réelles pour compenser l"expansion du fluide.

Que se passe-t-il si le liquide de remplissage s"infiltre dans un processus sanitaire ?

Une fuite compromet immédiatement l’ensemble du lot. Même si le capteur utilise de l"huile minérale de qualité alimentaire approuvée par la FDA, l"introduction d"un fluide synthétique étranger dans un aliment, une boisson ou un produit pharmaceutique formulé avec précision viole les normes strictes de contrôle de qualité. Le produit contaminé doit être mis en quarantaine et détruit. La chaîne de traitement doit ensuite être arrêtée, soigneusement rincée et désinfectée avant que la production puisse reprendre en toute sécurité.
