Un transmetteur de pression sanitaire peut-il mesurer une basse pression ?

Mesurer de légers changements de pression sans risquer l’hygiène est un véritable casse-tête pour les exploitants d’installations. Vous êtes confronté à un dilemme constant. Priorisez-vous la capture de variations de pression extrêmement subtiles ou respectez-vous scrupuleusement les normes sanitaires ?

La question centrale est simple. Un instrument hygiénique peut-il réellement capter ces micro-variations ? Oui. Un appareil spécialisé gère efficacement la basse pression. Mais cela nécessite des conceptions de capteurs très spécifiques et une ingénierie mécanique précise.

Dans ce guide d"ingénierie, vous découvrirez comment les capteurs céramiques avancés, les membranes plates et les critères de sélection intelligents s"associent pour résoudre cet obstacle industriel complexe.

Points clés à retenir

• Une technologie spécialisée est obligatoire : les transmetteurs industriels standard ont du mal à gérer les plages de basse pression. La capture précise des micropressions nécessite des technologies avancées capacitives ou piézorésistives spécialement conçues pour les canalisations sanitaires.

• Les capteurs en céramique dominent : les éléments en céramique de haute pureté offrent une sensibilité exceptionnelle, une résistance inhérente à la corrosion et une protection physique robuste contre la surpression.

• Les diaphragmes affleurants empêchent la contamination : la mise en œuvre d'une conception plate et sans crevasses garantit l'élimination complète des branches mortes où les bactéries prolifèrent. Il maintient la membrane ultra-fine nécessaire pour détecter les changements infimes.

• Applications sur un large champ : les instruments de précision sont essentiels pour la surveillance du niveau de liquide des bioréacteurs, le contrôle environnemental des salles blanches et le diagnostic du système de filtration.

• Coût total de possession : il est essentiel d'équilibrer le prix initial et les performances à long terme. Les transducteurs hygiéniques de haute qualité minimisent les cycles de maintenance, empêchent la contamination des lots et prolongent la durée de vie opérationnelle globale.

Les tendances du secteur favorisent la précision des micropressions

Voyons vers où se dirige l’industrie. Les changements récents dans la transformation pharmaceutique et alimentaire montrent une évolution massive vers une biofabrication continue. Cette transition nécessite un contrôle beaucoup plus strict des environnements de micro-pression. Les organismes de réglementation comme la FDA et l’EMA renforcent également leur contrôle sur l’intégrité des données et la nettoyabilité des équipements.

À mesure que le traitement par lots traditionnel cède la place à un flux continu, la marge d’erreur opérationnelle diminue considérablement. Les directeurs d"usine ne peuvent plus se fier aux chutes de pression estimées. Les capteurs sanitaires de haute précision ne sont plus des mises à niveau facultatives. Ce sont des éléments essentiels à la survie de la réglementation et à l’optimisation des processus.

La réalité de la mesure de basse pression dans des environnements hygiéniques

La mesure d’une basse pression dans un environnement sanitaire présente un ensemble unique d’obstacles mécaniques. Les capteurs industriels standards sont généralement inadaptés. L’instrumentation moderne s’appuie sur des architectures hautement spécialisées pour résoudre le conflit entre extrême sensibilité et hygiène stricte.

Dans la fabrication pharmaceutique et la biotechnologie, une basse pression signifie généralement des plages de mesure inférieures à 100 mbar, soit environ 1,45 psi. Parfois, cela tombe à quelques millibars seulement. Le défi physique fondamental réside dans le rapport force/surface. Une basse pression exerce une force exceptionnellement faible sur la membrane du capteur. Pour enregistrer une déviation physique mesurable, le diaphragme du capteur doit être incroyablement fin. Si le diaphragme est trop rigide, la micro-pression ne parvient pas à générer un signal électronique fiable. Cela conduit directement à des erreurs de mesure et à une instabilité du processus.

Dans les applications non sanitaires, les ingénieurs utilisent souvent des cavités internes ou des diaphragmes alambiqués pour amplifier le signal. Cependant, les conditions hygiéniques interdisent strictement ces conceptions. Toute crevasse crée un espace dans lequel le support du produit est piégé. Ces zones agissent comme des terrains fertiles pour les bactéries, compromettant la stérilité de l’ensemble du lot. L"ingénierie moderne a résolu ce problème grâce à des matériaux avancés et des mécanismes internes sophistiqués de transfert de signal.

Résoudre le problème de contamination avec les membranes affleurantes

Pour répondre aux normes réglementaires strictes, notamment FDA, EHEDG et 3-A SSI, tout en conservant la précision des mesures, les fabricants ont développé des architectures mécaniques spécialisées. La face de détection plate est la pierre angulaire absolue de la mesure sanitaire.

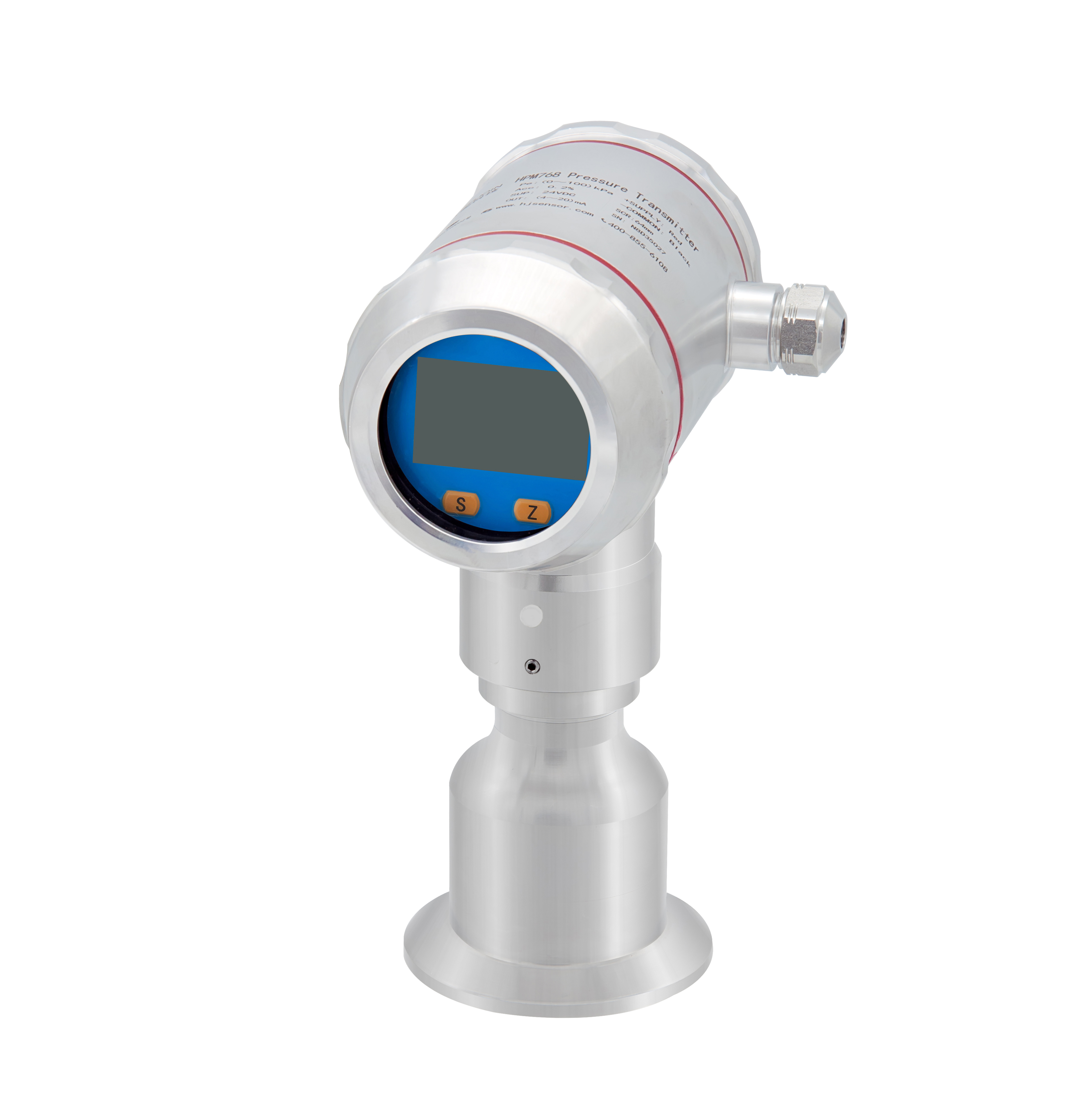

Un transmetteur de pression sanitaire à membrane affleurante est conçu de manière à ce que la membrane de détection affleure complètement la paroi intérieure du réservoir ou du système de tuyauterie. Cette géométrie spécifique élimine les jambes mortes. Le liquide ne peut pas stagner et échapper aux protocoles de nettoyage de routine.

En fournissant une surface lisse, la conception plate permet une exécution transparente du nettoyage sur place et de la stérilisation sur place. Les produits chimiques caustiques à grande vitesse peuvent traverser la face du capteur sans obstruction. Par exemple, lorsqu"un système CIP évacue la soude caustique à une vitesse de 2,5 mètres par seconde, la membrane de rinçage garantit que toutes les matières organiques sont complètement éliminées entre les lots de production.

Étant donné que le diaphragme orienté vers le processus doit résister aux contraintes mécaniques du nettoyage tout en détectant les micropressions, la construction interne est vitale. De nombreux instruments utilisent une membrane d"isolation soutenue par un volume microscopique de liquide de remplissage approuvé par la FDA. La faible pression du processus pousse contre la face extérieure. La force est transférée à travers ce fluide incompressible vers un élément interne très sensible, en toute sécurité, à l"écart des fluides agressifs.

La puissance de la technologie céramique en micropression

Alors que les membranes en acier inoxydable remplies d"huile sont courantes, la technologie céramique s"est rapidement imposée comme la première solution pour la mesure de micropression dans des environnements hygiéniques exigeants.

Un transmetteur de pression sanitaire en céramique basse pression utilise un élément de détection composé à 99,9 % d'oxyde d'aluminium de haute pureté. Ce matériau possède des propriétés physiques uniques. Il est incroyablement rigide et indéformable. Pourtant, un usinage de précision peut le réduire à une extrême finesse.

Dans une configuration capacitive, le diaphragme en céramique agit comme une plaque d"un condensateur. Lorsque la micropression s"applique, le diaphragme dévie de quantités microscopiques. L"électronique embarquée convertit instantanément ce changement de capacité en un signal numérique précis de 4 à 20 mA. De plus, la céramique de haute pureté résiste à presque tous les produits chimiques de nettoyage corrosifs. Fonctionnant comme une cellule sèche, il n’y a aucun risque de contamination par de l’huile dans les fluides de votre procédé.

Les pics de pression soudains, comme les coups de bélier lors des fermetures rapides de vannes, détruisent fréquemment les capteurs sensibles. Les diaphragmes métalliques standards se déforment facilement dans ces conditions. Les capteurs en céramique offrent naturellement d’énormes capacités de surpression. La face de détection est soutenue par un substrat rigide situé à quelques micromètres derrière elle. Il agit comme un arrêt physique. Le capteur peut résister à des événements de surpression jusqu"à 100 fois la plage de mesure nominale sans décalage permanent du point zéro.

Comparaison des noyaux : métal contre céramique pour basse pression

Applications clés sur le terrain pour les transducteurs de haute précision

Comprendre la physique ne représente que la moitié de l’équation. C’est en l’appliquant correctement aux processus industriels que la véritable valeur opérationnelle émerge. Ces instruments hautement sensibles sont déployés dans plusieurs cas d’utilisation critiques où précision et pureté se croisent.

Dans les installations pharmaceutiques et brassicoles, il est essentiel de déterminer le volume exact de liquide à l’intérieur d’une cuve de fermentation. Les ingénieurs y parviennent en mesurant la pression hydrostatique au fond du navire. Dans les bioréacteurs pilotes à petite échelle, la pression hydrostatique totale est extrêmement faible. Un transducteur de pression hygiénique basse portée très précis est nécessaire pour convertir cette légère force en une lecture de niveau précise. Une variation de pression de seulement 5 mbar peut perturber le débit d’alimentation du milieu, ruinant ainsi la croissance optimale de la culture cellulaire.

Plus précisément, la recherche en biotechnologie nécessite des environnements strictement contrôlés. Les salles blanches utilisent une pression d’air positive pour garantir que les contaminants en suspension dans l’air soient poussés vers l’extérieur lorsque les portes s’ouvrent. Les différences entre les zones des salles blanches sont souvent mesurées en fractions de millibar. Des transducteurs sensibles surveillent en permanence ces légères pressions positives dans les systèmes CVC.

La filtration sanitaire élimine les impuretés avant l"emballage final. À mesure que le filtre capture les particules, il commence à se boucher, provoquant une chute de pression à travers la membrane. L"installation de transmetteurs basse pression en amont et en aval permet aux opérateurs de surveiller la pression différentielle. Ces données indiquent aux équipes de maintenance exactement quand un filtre approche la fin de sa durée de vie fonctionnelle, optimisant ainsi les coûts opérationnels.

Guide d"ingénierie : Choisir la bonne instrumentation

La sélection de l"instrumentation appropriée nécessite une évaluation minutieuse de la physique du capteur et de la conception mécanique. Les ingénieurs doivent regarder au-delà des plages de base et évaluer les performances de l"appareil dans des conditions de traitement rigoureuses.

Dans les mesures à basse pression, les variables environnementales exercent une influence disproportionnée sur la précision. La température est le facteur le plus important. Au cours des cycles SIP standard, l"équipement est exposé à de la vapeur dépassant 135 degrés Celsius. Pour un capteur rempli d"huile conventionnel, une dilatation thermique rapide provoque la pression des fluides internes contre le diaphragme. Cela s’enregistre comme un faux pic de pression, connu sous le nom de dérive de température.

Lors de la mesure de micropressions, une dilatation thermique mineure éclipse complètement les données réelles du processus. Par conséquent, vous devez sélectionner un transmetteur de pression céramique micro-pression équipé d’une compensation active de dérive de température. Les appareils haut de gamme utilisent des thermistances internes et des ailettes de refroidissement pour gérer des températures SIP allant jusqu'à 150 degrés Celsius. L'électronique embarquée applique des algorithmes complexes en temps réel pour corriger le signal de sortie.

L"intégration physique du capteur est également critique. Les connexions hygiéniques doivent respecter strictement les normes industrielles. Le Tri-Clamp utilise un joint et une pince mécanique pour créer un joint homogène. Pour les applications nécessitant des raccords filetés, des filetages sanitaires spécialisés comme le raccord de tuyau de lait DIN 11851 garantissent que le chemin du fluide reste affleurant. La rugosité de la surface doit être maintenue en dessous de Ra 0,76 micromètres pour inhiber l"adhésion bactérienne.

Gestion des états de vide et de pression négative

L’ingénierie des procédés implique souvent une dynamique des fluides complexe. Les systèmes de pompage, la distillation sous vide et les lignes d’embouteillage subissent souvent des états de pression négative aux côtés de flux positifs standard.

Une question technique courante consiste à savoir si un seul transmetteur de pression sanitaire analogique peut mesurer avec précision les conditions de faible pression positive et négative. La réponse empirique est oui, à condition qu'il soit calibré comme un capteur composé. Les capteurs de pression relative référencent la pression atmosphérique ambiante à l’aide d’un câble ventilé. Lorsque le processus descend en dessous de la température ambiante, le capteur enregistre cela comme une valeur de jauge négative, telle que moins 200 mbar.

La mesure du vide présente des défis physiques spécifiques. Dans les capteurs traditionnels remplis d’huile, les conditions de vide profond provoquent un dégazage ou une ébullition de l’huile de silicone interne à température ambiante. Cela endommage définitivement la membrane. Un capteur capacitif en céramique étant une cellule sèche sans fluide interne, il est totalement insensible au dégazage. Il gère des conditions de vide complet à plusieurs reprises sans dégradation.

Évaluation du coût total de possession et de la fiabilité

Les décisions d"approvisionnement en matière d"automatisation des processus impliquent d"équilibrer les dépenses d"investissement initiales et la fiabilité opérationnelle à long terme. Dans le domaine de la mesure des micropressions, cet équilibre est délicat.

Le marché est saturé de capteurs génériques et économiques. Bien que ceux-ci fonctionnent correctement dans les conduites de services publics à haute pression, ils présentent de graves risques dans les environnements hygiéniques à basse pression. Les alternatives peu coûteuses utilisent des diaphragmes en acier inoxydable plus fins et de qualité inférieure. Ils sont très sensibles à la fatigue mécanique et à la dérive du point zéro. Dans un bioréacteur, une dérive non détectée peut entraîner la perte de tout un lot de production. L’impact financier d’un seul lot détruit dépasse de manière exponentielle les économies réalisées grâce à l’achat d’un instrument budgétaire.

L’évaluation du coût total de possession est essentielle. Les transmetteurs de haute qualité fabriqués à partir de matériaux haut de gamme comme l"acier inoxydable 316L offrent une excellente résistance à la soude caustique et à l"acide nitrique. Investir dans la technologie céramique prolonge considérablement l’espérance de vie. Une unité peu coûteuse peut devoir être remplacée tous les 12 mois en raison d’une dégradation chimique. En revanche, un modèle en céramique de haute technologie fonctionne de manière fiable pendant plus de 5 ans, réduisant ainsi les temps d"arrêt pour maintenance.

Conclusion

Mesurer d’infimes variations de pression dans des environnements hygiéniques est tout à fait possible avec l’instrumentation appropriée. Les défis consistant à équilibrer une sensibilité extrême avec des protocoles de nettoyage agressifs ont été relevés avec succès par l’ingénierie moderne.

Le choix d"un capteur en céramique spécialisé ou d"un dispositif à membrane affleurante de haute technologie garantit la précision nécessaire à un contrôle strict du processus. Il assure l’hygiène nécessaire au strict respect de la sécurité. En donnant la priorité aux matériaux avancés et à la compensation active de la température, les installations éliminent les risques de contamination des lots et réduisent considérablement leur coût total de possession.

Ne compromettez pas l’intégrité de votre processus avec des capteurs standard. Contactez l"équipe d"ingénierie de HJ Sensor pour discuter des besoins spécifiques de votre application. Parcourez notre catalogue complet sur https://www.hjsensor.com pour trouver la configuration de micro-pression exacte adaptée à votre installation.

FAQ

Quelle est la plage de pression minimale qu’un transmetteur de pression sanitaire peut mesurer ?

Les transmetteurs de micropression de haute qualité peuvent mesurer des plages aussi basses que 0 à 10 mbar avec une précision exceptionnelle. Pour y parvenir, il faut une technologie de capteur très sensible, utilisant généralement des cellules céramiques capacitives ou des puces de silicium piézorésistives spécialisées. La portée minimale exacte dépend de la conception spécifique du diaphragme et de l"électronique de traitement du signal filtrant le bruit ambiant.

Pourquoi une membrane affleurante est-elle nécessaire pour les applications sanitaires basse pression ?

Un diaphragme affleurant est obligatoire pour éviter l’accumulation de bactéries, de milieux organiques et de résidus de produits. Les capteurs traditionnels comportent des cavités encastrées dans lesquelles le liquide reste piégé et échappe aux produits chimiques de nettoyage. Une conception plate garantit que la face du capteur s"adapte parfaitement à la paroi interne du tuyau, permettant ainsi aux processus CIP de stériliser efficacement toute la surface.

Un transducteur hygiénique peut-il résister à un nettoyage à haute température ?

Oui, les transducteurs hygiéniques spécialement conçus sont conçus explicitement pour résister à des conditions thermiques extrêmes. La plupart des appareils de haute qualité supportent des températures CIP et SIP allant jusqu"à 135 degrés Celsius. Les modèles spécialisés utilisent des ailettes de refroidissement et des algorithmes de compensation de température active pour résister jusqu"à 150 degrés Celsius pendant de courtes durées sans dérive du signal.

Quel est le meilleur pour la micro-pression : des capteurs en silicium ou en céramique ?

La céramique est généralement privilégiée dans les environnements sanitaires difficiles. La céramique de haute pureté offre une résistance exceptionnelle aux agents de nettoyage chimiques agressifs. Les capteurs capacitifs en céramique fonctionnent comme une cellule sèche sans fluide de remplissage interne, éliminant ainsi le risque de contamination des fluides. Ils possèdent également, par nature, une capacité supérieure à absorber les pics de surpression élevés sans déformation permanente.

À quelle fréquence dois-je calibrer un transmetteur sanitaire basse pression ?

Étant donné que les capteurs basse pression fonctionnent dans des marges très sensibles, ils sont sensibles à des changements environnementaux mineurs. Un étalonnage annuel est généralement recommandé comme meilleure pratique de base. Cependant, les modèles en céramique très stables présentent souvent une dérive négligeable du point zéro, ce qui permet aux installations de prolonger ce cycle à 18 ou 24 mois en fonction de leur système de gestion de la qualité.

Comment la température affecte-t-elle les transmetteurs sanitaires basse pression ?

Les fluctuations de température provoquent une dilatation thermique des fluides de remplissage internes et des composants métalliques. Dans les plages de micropression, cette expansion pousse contre le diaphragme de détection, créant une fausse lecture de pression connue sous le nom de dérive du point zéro. Les transmetteurs haut de gamme combattent ce problème en utilisant une compensation électronique active de la température et une technologie céramique à cellules sèches pour garantir des lectures précises lors des chocs thermiques.

Quelle est la différence entre la pression relative et la pression absolue dans les applications sanitaires ?

La pression manométrique mesure la pression par rapport à la pression atmosphérique ambiante. Il est essentiel pour les réservoirs ouverts ou les systèmes ventilés où les changements atmosphériques doivent être pris en compte. La pression absolue mesure la pression relative à un vide parfait. Il est essentiel dans les systèmes de stérilisation fermés et les processus de distillation sous vide où une véritable pression indépendante des conditions météorologiques ou de l"altitude est requise.
