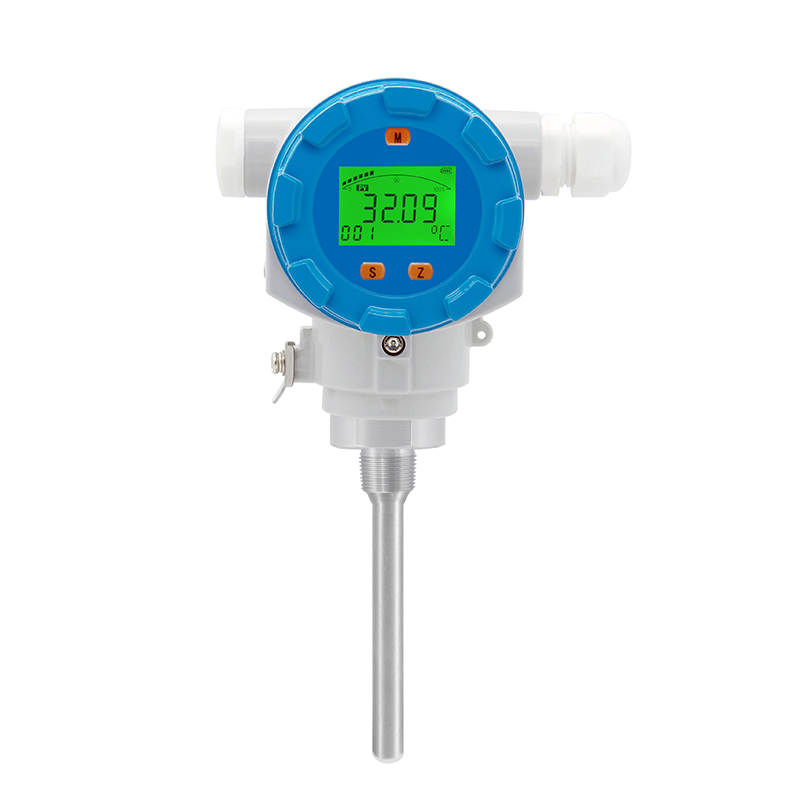

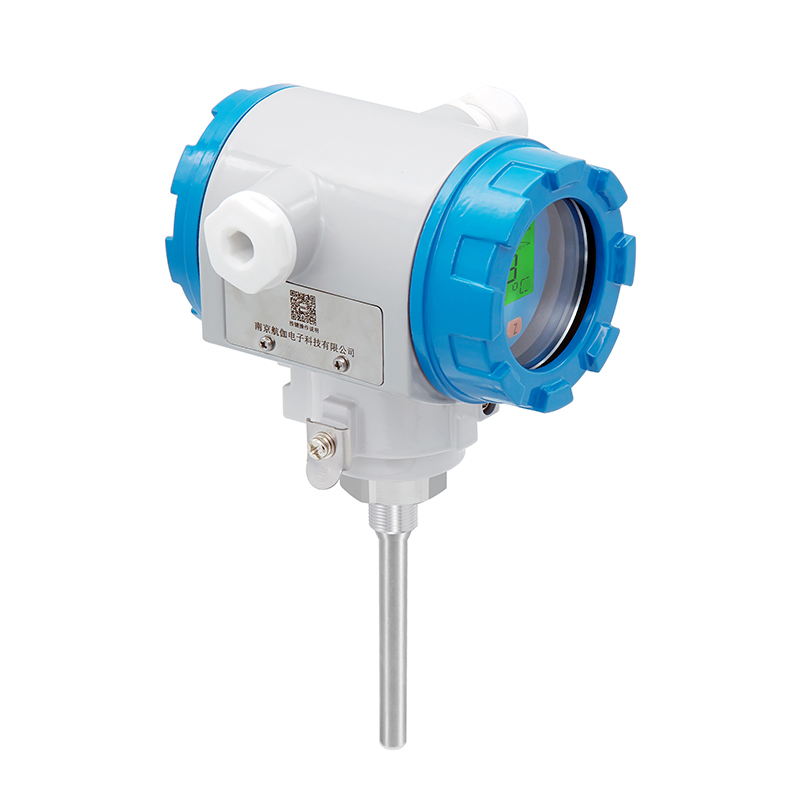

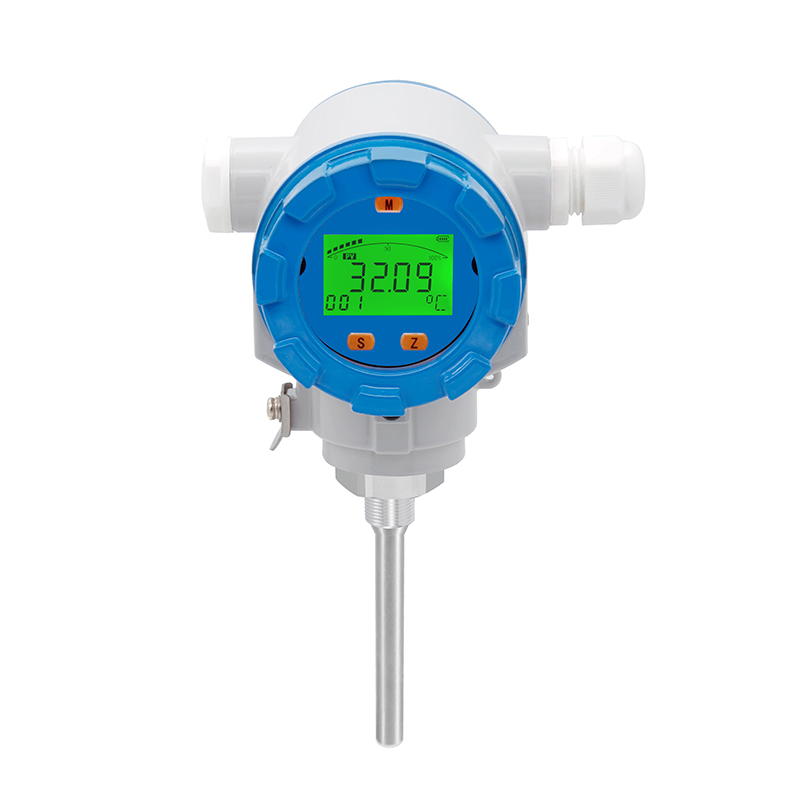

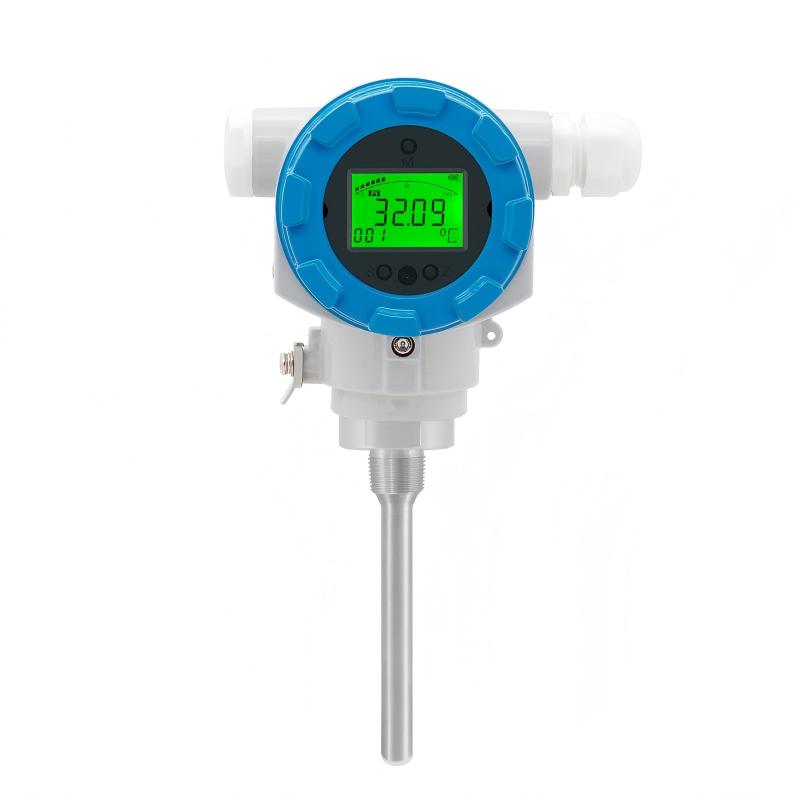

Le capteur de température à basse puissance HTM208L est conçu pour mesurer la température du fluide à l'aide d'un élément de détection PT100 ou PT1000 de haute qualité et à haute stabilité. Le capteur convertit le signal de température en une sortie de signal RS485 standard à travers un circuit de conditionnement du signal, permettant une mesure précise de la température.
Ce qui distingue le HTM208L, c'est sa faible consommation d'énergie et sa longue durée de vie. Le capteur est alimenté par une batterie au lithium intégrée, qui fournit la puissance nécessaire tout en consommant une énergie minimale. Cela permet un fonctionnement prolongé sans remplacement fréquente de batterie, améliorant la commodité et la rentabilité du produit.
En plus de sa conception à faible puissance, le HTM208L dispose d'un écran sur site, permettant aux utilisateurs de visualiser directement les lectures de température. De plus, le capteur peut être mis en réseau par la communication RS485, permettant l'intégration avec d'autres dispositifs et systèmes pour la surveillance et le contrôle centralisés des données de température.
Pour plus de flexibilité, le HTM208L peut également être équipé d'un module sans fil, permettant une transmission sans fil des données de température. Cette capacité sans fil élimine le besoin de connexions de câblage physique, offrant une commodité et une polyvalence dans diverses applications de surveillance.
Propulsé par une batterie de lithium externe
Faible consommation d'énergie
Avec affichage du site
Prise en charge de Rs 485 Comm Unication, un module sans fil daptable
Niveau de protection élevé
Installez la sonde là où elle représente la température réelle du processus. Évitez les poches stagnantes, les jambes mortes et les positions trop proches d'une source de chaleur externe, à moins que cet emplacement ne soit le point de mesure prévu.
La partie active de la sonde doit avoir un contact suffisant avec le fluide. Une insertion superficielle peut augmenter l'erreur de conduction de la chaleur ambiante à travers la connexion. Dans les réservoirs et les tuyaux plus grands, la longueur de sonde sélectionnée doit placer la zone de détection dans la zone d'écoulement représentative sans créer d'interférence mécanique.
Un puits thermométrique peut être approprié lorsque le processus est sous pression, abrasif, corrosif ou ne peut pas être arrêté pour le retrait du capteur. Le matériau du puits thermométrique, l'épaisseur de la paroi et le temps de réponse doivent être évalués dans le cadre de la conception du processus.
La IP65 protection dépend d’un assemblage correct sur site. Utiliser un câble du diamètre extérieur spécifié, serrer le presse-étoupe, fermer le couvercle du boîtier et empêcher l'eau de circuler le long du câble vers l'entrée.
Vérifiez l'affichage local, la valeur RS485 reçue et l'état attendu du processus avant de mettre le point de mesure en service. Enregistrez l'adresse de l'appareil et les paramètres de communication pour une maintenance ultérieure.
Plage de température | 50… 0 ~ 100… 500 ℃ |
Milieu de mesure | Divers liquide compatible avec les matériaux de contact |
Signal de sortie | Rs485 |
Alimentation électrique | VS = 3,1 ~ 8 V DC (batterie au lithium intégrée ER14250, 3,6 V 1200mAh) VS = 5V DC (alimentation externe prise en charge) VS = 24V DC ( alimentation externe prise en charge) |
Consommation d'énergie (sortie RS485) | Courant de veille : <20UA Cycle de collecte de date : 0 ~ 65535S Consommation d'énergie : Environ 200Ua avec cycle de collecte de données comme 1 Environ 70UA avec cycle de collecte de données comme 3S Environ 50UA avec cycle de collecte de données comme 5s. Remarque: cycle de collecte de données plus long, consommation plus faible. |
Précision | ± 0,5 ℃ (-50 ℃ ≤ range ≤ 100 ℃) ± 1,0 ℃ (-50 ℃ ≤ range ≤ 300 ℃) ± 3,0 ℃ (-50 ℃ ≤ range ≤ 500 ℃) |
Le HTM208L peut être configuré pour la surveillance de la température dans :
Points de mesure IoT à distance
Conduites d'eau et de fluides compatibles
Réservoirs de stockage et cuves de traitement
Réseaux industriels de surveillance de la température
Skids utilitaires et équipements
Systèmes de surveillance agricole et environnementale
Projets de surveillance basés sur une passerelle sans fil
Installations générales de contrôle de processus
L'adéquation de l'application dépend du fluide, du matériau de la sonde, de la plage de température, de la pression, de l'emplacement du boîtier, de l'intervalle de mise à jour et de l'architecture de communication. Pour les projets combinant plusieurs points de mesure à distance, le capteur IoT plus large peut être utilisé pour comparer les options de température, de pression et de niveau.
Configurez votre point de mesure de température
Envoyez-nous votre plage de température, fluide, pression, dimensions de la sonde, configuration de puissance et paramètres RS485. HIGHJOIN examinera le point de mesure et préparera une configuration pour votre projet.
Veuillez inclure un dessin lorsque les dimensions de la sonde ou les connexions au processus sont spécifiques au projet.
