Quel transmetteur de pression sanitaire fonctionne pour les bioréacteurs ?

Une zone morte microscopique peut ruiner un lot entier. Dans l’environnement aux enjeux élevés des bioprocédés, cultiver des produits pharmaceutiques précieux ou des thérapies cellulaires avancées signifie maintenir une stérilité absolue. Ce n"est pas simplement un objectif. Il s"agit d"un mandat réglementaire strict. Même une crevasse microscopique dans un récipient ou dans les instruments qui y sont attachés peut abriter des bactéries résilientes.

D'un point de vue technique, les capteurs industriels conventionnels ne peuvent tout simplement pas répondre à ces exigences rigoureuses en matière d'hygiène. Ils échouent régulièrement lors des cycles de stérilisation à haute température. Ils se dégradent sous l’effet des lavages chimiques agressifs utilisés dans les installations biopharmaceutiques. Par conséquent, un transmetteur de pression sanitaire apparaît comme l'instrument essentiel conçu spécifiquement pour mesurer la pression avec précision tout en maintenant une limite complètement stérile et sans crevasses.

Dans ce guide, les directeurs d"usine, les ingénieurs de procédés et les équipes d"approvisionnement apprendront comment sélectionner le type exact d"instrumentation nécessaire pour leurs bioréacteurs. Nous aborderons tout, des types de connexion aux affichages numériques avancés, en vous fournissant des informations pratiques sur le terrain pour protéger votre production.

Points clés à retenir

• L'absence de pattes mortes est cruciale : l'utilisation d'une conception encastrée est obligatoire pour empêcher l'accumulation de milieux biologiques et la croissance bactérienne ultérieure dans le récipient.

• Connexions standardisées : le raccord à serrage hygiénique reste la référence de l'industrie, offrant aux ingénieurs des capacités d'installation rapides, sécurisées et hautement nettoyables.

• Préparation aux chocs thermiques : les instruments du bioréacteur doivent résister à des fluctuations de température extrêmes pendant les protocoles de nettoyage et de stérilisation sans souffrir de dérive d'étalonnage.

• Visibilité en temps réel : le déploiement d'unités d'affichage numérique permet aux opérateurs d'usine de surveiller les niveaux de pression internes critiques directement sur l'atelier de production.

• Conformité stricte : un véritable transmetteur de qualité pharmaceutique doit respecter strictement les normes réglementaires mondiales, en utilisant de l'acier inoxydable 316L et des fluides de remplissage non toxiques.

Comprendre le rôle de l"instrumentation sanitaire dans les bioréacteurs

La surveillance de la pression constitue un paramètre fondamental dans les systèmes de contrôle des bioprocédés. Au sein d’un bioréacteur, la pression doit être régulée avec précision. Cela maintient des conditions de croissance cellulaire optimales et garantit la sécurité structurelle. Les opérateurs s"appuient sur des données continues pour surveiller la pression de l"espace libre et ajuster les débits de gaz de barbotage. Cela garantit un transfert optimal d"oxygène et vérifie que le récipient ne subit pas de surpression pendant la stérilisation à haute température. Même un écart mineur dans ce profil peut modifier les niveaux d’oxygène dissous. En fin de compte, cela a un impact sur la viabilité cellulaire et réduit le rendement en ingrédients pharmaceutiques actifs.

La distinction entre les transmetteurs industriels typiques et les conceptions sanitaires réside principalement dans leur construction physique. Les transmetteurs standard comportent souvent des connexions filetées aux côtés de ports de mesure encastrés. Dans un environnement de biotraitement, ces fils agissent comme des refuges microscopiques. Ils protègent les bactéries des produits de nettoyage et de la vapeur. En revanche, une conception sanitaire est méticuleusement conçue pour être totalement exempte de crevasses. Doté de surfaces mouillées hautement polies qui s"intègrent parfaitement à la géométrie interne du bioréacteur, l"instrument reste entièrement nettoyable et ne laisse absolument aucun résidu.

La sélection d’un capteur inapproprié entraîne de graves conséquences financières et réglementaires. Imaginez une culture cellulaire à haute densité fonctionnant pendant des semaines, pour ensuite être contaminée par un port de capteur mal conçu. Le lot entier doit être jeté. Pour les anticorps monoclonaux de grande valeur, la perte d’un seul lot peut entraîner des pertes financières de plusieurs millions de dollars. De plus, les incidents de contamination récurrents déclenchent inévitablement des enquêtes réglementaires rigoureuses. Cela entraîne potentiellement des lettres d"avertissement, des temps d"arrêt prolongés des installations et des dommages durables à la réputation d"un fabricant.

Pourquoi une conception à membrane affleurante n"est pas négociable

Dans la terminologie de la tuyauterie et de l"instrumentation, une branche morte est une section d"un système où un fluide peut stagner. Il se situe à l’extérieur du chemin d’écoulement principal. Les milieux biologiques stagnants constituent un terrain fertile pour la contamination microbienne. Si un capteur de pression crée une jambe morte, ni le nettoyage chimique caustique ni la stérilisation à la vapeur sous pression ne peuvent pénétrer efficacement dans la zone. L’ensemble du bioréacteur est compromis.

Pour lutter directement contre ce risque, les installations biopharmaceutiques doivent utiliser des instruments spécialisés. Un transmetteur de pression sanitaire à membrane affleurante est conçu de manière à ce que l'élément de détection affleure parfaitement la paroi interne du bioréacteur. Étant donné que le diaphragme ne dépasse pas et ne s'enfonce pas dans une cavité, le fluide de traitement s'écoule en douceur devant la face du capteur. Cette action de balayage continue évite l’accumulation de poches de résidus de produit collants. Pendant les cycles de nettoyage, la surface de rinçage permet aux fluides et à la vapeur d'entrer en contact direct et sans entrave. Cela garantit une stérilisation complète.

La construction physique du diaphragme est tout aussi critique que son emplacement. Pour les biotraitements standard, le diaphragme et les pièces en contact avec le fluide doivent être fabriqués en acier inoxydable 316L. Ce matériau offre une excellente résistance à la corrosion et aux piqûres. De plus, la rugosité de la surface doit répondre à des critères stricts. La norme industrielle impose une finition de surface de Ra inférieure à 0,38 micromètres après électropolissage. Cela crée une finition semblable à un miroir qui est tout simplement trop lisse pour que les agents pathogènes microscopiques puissent y adhérer.

L"importance des connexions standardisées

Le raccord de serrage hygiénique est la norme universellement acceptée pour les raccords de tuyauterie dans le secteur pharmaceutique. Sa mécanique est simple mais très efficace. Il se compose de deux viroles à brides, d"un joint élastomère spécialisé et d"une pince mécanique externe qui comprime l"ensemble. Cela crée un joint sécurisé et étanche sans avoir besoin de filetage interne.

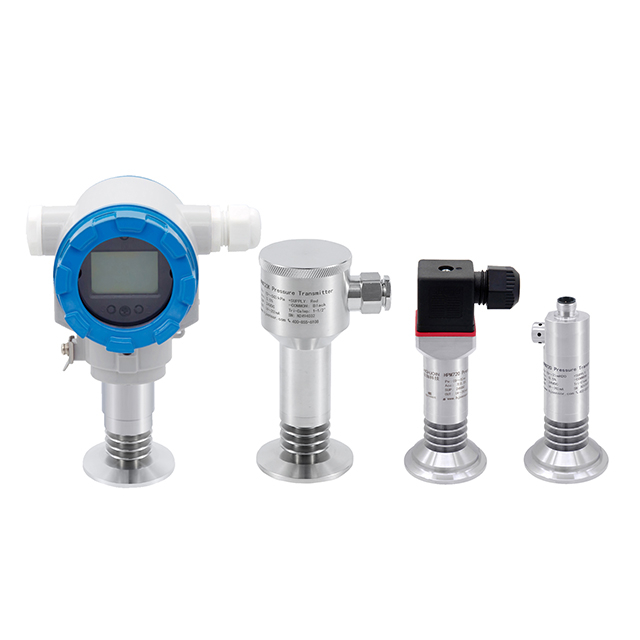

Le principal avantage d’un transmetteur de pression sanitaire Tri-Clamp est son équilibre exceptionnel entre hygiène et efficacité opérationnelle. Plus précisément, il permet aux ingénieurs de procédés d'installer, de retirer et de repositionner rapidement les capteurs sans clés spécialisées. Cela s'avère particulièrement bénéfique lors de la maintenance de routine, des contrôles d'étalonnage manuels ou des changements rapides entre différents lots de production. Lorsqu'il est correctement assemblé, le joint s'aligne parfaitement avec le diamètre intérieur des viroles. Il crée une transition douce et ininterrompue qui élimine les micro-interstices où se produit généralement la contamination.

Ces raccords hygiéniques sont hautement standardisés mais sont disponibles en différentes tailles, telles que les options de 1,5 pouces et 2 pouces. Il est impératif que la virole du transmetteur corresponde précisément à la taille du port du bioréacteur. Une inadéquation compromettrait l’étanchéité sanitaire, conduisant à l’extrusion du joint ou à la création d’une jambe morte involontaire.

Naviguer dans des températures extrêmes dans les cycles de nettoyage

Les bioréacteurs doivent subir un nettoyage et une stérilisation rigoureux entre chaque lot pour rester conformes aux bonnes pratiques de fabrication. Imaginez l"intérieur d"un récipient en acier inoxydable pendant le processus de nettoyage sur place. Des produits chimiques hautement caustiques circulent à des températures élevées pour éliminer les résidus organiques. Ensuite, le processus de stérilisation sur place introduit de la vapeur pure à haute température dans le récipient. Les températures de stérilisation dépassent régulièrement 121 degrés Celsius et peuvent atteindre jusqu"à 135 degrés Celsius pendant de longues périodes.

Ces fluctuations extrêmes de température créent de graves chocs thermiques. Les capteurs de pression conventionnels connaîtront une dérive nulle importante, une instabilité de sortie ou une défaillance électronique complète lorsqu'ils seront exposés à la vapeur. Un véritable transmetteur de pression hygiénique pharmaceutique est spécialement conçu avec des mécanismes d'isolation thermique. Les modèles hautes performances sont dotés d'ailettes de refroidissement intégrées qui dissipent rapidement la chaleur avant qu'elle n'atteigne les circuits électroniques sensibles logés dans la tête du transmetteur.

Derrière le diaphragme métallique affleurant se trouve un petit volume de liquide de transmission. Ce fluide transfère la pression externe du processus à la puce du capteur piézorésistif interne. Dans les bioprocédés, il existe toujours un risque résiduel de rupture de membrane due à un impact mécanique accidentel. Le liquide de remplissage doit donc être strictement non toxique. Les fabricants haut de gamme utilisent des fluides de transmission approuvés par la FDA, tels que de l"huile minérale de qualité pharmaceutique ou des dérivés synthétiques sûrs. Cela garantit qu’une rupture accidentelle ne rend pas l’ensemble du lot toxique.

Surveillance locale vs contrôle à distance

Les installations biopharmaceutiques modernes s"appuient fortement sur des architectures de contrôle centralisées. Ils utilisent des systèmes SCADA et des automates programmables pour surveiller l"ensemble de l"usine. Cependant, le recours exclusif à la surveillance à distance crée des angles morts pour le personnel de l"usine. Les opérateurs effectuant des interventions manuelles, une maintenance de routine ou des inspections visuelles du bioréacteur ont besoin de données immédiates et localisées.

L’intégration d’un transmetteur de pression hygiénique à affichage numérique comble cette lacune opérationnelle. Ces unités avancées offrent une visibilité sur les processus critiques directement au point de mesure. Les écrans LCD rotatifs à contraste élevé permettent à un technicien de lire facilement les valeurs de pression à distance. Au-delà des simples lectures, les affichages numériques offrent un contrôle localisé. Les techniciens peuvent exécuter un étalonnage sur site, effectuer des réglages du zéro et de l'échelle et diagnostiquer les problèmes directement sur l'unité.

L"extérieur du bioréacteur étant soumis aux mêmes protocoles de nettoyage rigoureux que l"intérieur, le boîtier du transmetteur doit être exceptionnellement durable. Le boîtier de l"écran doit avoir un indice de protection IP67 ou IP69K. Une certification IP69K garantit que l"affichage numérique et son électronique interne sont entièrement protégés contre les jets d"eau à haute pression et à haute température et les lavages chimiques agressifs.

Les tendances actuelles de l’industrie façonnent l’instrumentation des bioréacteurs

Des analyses récentes de l’industrie mettent en évidence une évolution massive vers des bioprocédés continus et une numérisation avancée. À mesure que les installations évoluent vers l"Industrie 4.0, les ingénieurs de procédés s"éloignent des capteurs analogiques de base. Il existe une demande croissante d"instruments intelligents équipés de protocoles de communication avancés tels que IO-Link ou HART. Ces transmetteurs intelligents font bien plus que simplement mesurer la pression. Ils fournissent des diagnostics de maintenance prédictive, alertant les opérateurs de l"usine de la dégradation potentielle des capteurs avant qu"une panne catastrophique ne se produise.

En outre, l’adoption rapide des technologies à usage unique remodèle la conception des équipements. Alors que les bioréacteurs jetables dominent certains secteurs, le marché assiste à une approche hybride. Les bioréacteurs traditionnels en acier inoxydable sont équipés de capteurs hygiéniques numérisés de haute précision. Cette mise à niveau correspond à l"agilité des systèmes à usage unique tout en garantissant une conformité plus stricte aux réglementations de plus en plus strictes en matière d"intégrité des données. Les installations donnent la priorité aux capteurs qui offrent une intégration transparente, une traçabilité vérifiable et des performances sans dérive sur des campagnes prolongées.

Guide d"achat du bas de l"entonnoir : comment sélectionner le bon modèle

Les équipes d"approvisionnement et les ingénieurs de processus doivent évaluer plusieurs paramètres techniques avant de finaliser un achat. L"utilisation de critères de sélection structurés garantit que l"instrumentation choisie correspond parfaitement aux exigences opérationnelles spécifiques du bioréacteur. Voici une liste de contrôle pratique basée sur les normes d’ingénierie de terrain.

Tout d’abord, déterminez la plage de pression exacte. Vous devez comprendre à la fois la pression de fonctionnement normale du processus de culture cellulaire et la pression maximale ressentie pendant les cycles de stérilisation à la vapeur. Le capteur doit être conçu pour gérer la pression de stérilisation maximale sans dérive. De nombreux bioréacteurs sont également soumis à des conditions de vide pendant les phases de refroidissement, de sorte que des plages de pression composées sont souvent nécessaires.

Deuxièmement, sélectionnez le signal de sortie approprié. Choisissez un protocole de sortie tel que 4-20 mA avec HART ou Modbus RS485 qui s"intègre parfaitement à l"architecture de contrôle existante de l"installation.

Troisièmement, vérifiez la connexion mécanique. Assurez-vous que le raccord correspond précisément aux ports du navire existants. La précision dimensionnelle est essentielle pour maintenir une limite stérile.

Quatrièmement, évaluez vos exigences en matière de précision. Le contrôle des bioprocédés nécessite des tolérances strictes. Pour les paramètres critiques, vous devez spécifier des transmetteurs offrant une précision de 0,25 pour cent, voire 0,1 pour cent de la pleine échelle.

Enfin, évaluez l’environnement physique. Déterminez si des données localisées sont nécessaires pour les opérateurs d’étage. Si les interventions manuelles sont fréquentes, il est fortement recommandé d"investir dans un modèle à affichage numérique avec protection IP69K.

Conclusion

Choisir le bon transmetteur de pression sanitaire garantit la stérilité et la conformité globale du bioréacteur. Il ne s’agit pas seulement de mesurer la pression. Il s’agit de protéger l’intégrité des médicaments vitaux. Un diaphragme affleurant évite les temps d’arrêt coûteux et les pertes de produits par lots. Des raccords hygiéniques appropriés garantissent une installation sécurisée. De plus, la durabilité à haute température maintient des mesures précises pendant des cycles de stérilisation rigoureux.

Si vous améliorez le contrôle des processus de votre installation, consulter un expert en instrumentation est la prochaine étape la plus efficace. Explorez la gamme complète de solutions hygiéniques de HJ Sensor pour trouver le modèle exact adapté à votre bioréacteur. Demandez un devis dès aujourd’hui pour garantir la sécurité absolue des bioprocédés et la conformité réglementaire.

Foire aux questions

Quelle est la différence entre un transmetteur de pression standard et un transmetteur de pression sanitaire ?

Les émetteurs standard utilisent souvent des connexions filetées qui créent des branches mortes où les bactéries peuvent se développer et se cacher des agents de nettoyage. Les transmetteurs sanitaires utilisent des membranes affleurantes et des connexions lisses et sans crevasses pour garantir une nettoyabilité totale et éliminer le risque de contamination microbienne.

Un transmetteur de pression sanitaire peut-il gérer les conditions de vide dans un bioréacteur ?

Oui. De nombreux bioréacteurs sont soumis à des conditions de vide pendant les phases de refroidissement immédiatement après la stérilisation. Il est crucial de sélectionner un transmetteur spécialement conçu pour la pression absolue ou la pression composée. Cela évite les dommages au diaphragme interne ou le dégazage du fluide.

Pourquoi une membrane affleurante est-elle si importante dans les applications pharmaceutiques ?

Un diaphragme affleurant garantit qu"il n"y a pas de cavités, de filetages ou d"évidements au point de mesure. Cela empêche l’accumulation de milieux biologiques collants ou de débris cellulaires. Il garantit que les processus de nettoyage sont pleinement efficaces pour éliminer les contaminants.

À quelle fréquence les instruments hygiéniques doivent-ils être calibrés ?

Dans les environnements biopharmaceutiques hautement réglementés, l’étalonnage est généralement effectué annuellement ou semestriellement. Cependant, la fréquence exacte dépend fortement de la criticité de la mesure, de la gravité des chocs thermiques lors des cycles de vapeur et des procédures opérationnelles standard spécifiques à l"installation.

Que signifient les acronymes de nettoyage et de stérilisation pour la durabilité du capteur ?

Clean-In-Place utilise des produits chimiques caustiques pour nettoyer le récipient. Sterilize-In-Place utilise de la vapeur à haute température jusqu"à 135 degrés Celsius pour la stérilisation. Le transmetteur doit être structurellement construit pour résister à ces cycles difficiles et à haute température sans perdre la précision des mesures, sans dérive ni subir de dommages électroniques physiques.

Comment calibrer un transmetteur de pression sanitaire sans casser la stérilité ?

L"étalonnage d"un capteur tout en maintenant une limite stérile nécessite des collecteurs de vannes de blocage et de purge spécialisés ou des raccords stériles à déconnexion rapide. Dans de nombreuses installations modernes, les ingénieurs utilisent des transmetteurs intelligents dotés d’affichages numériques qui permettent une vérification électronique du point zéro. Si un étalonnage physique est nécessaire, le capteur est généralement retiré, calibré sur un banc d"essai, et l"ensemble du récipient subit un autre cycle de stérilisation avant le début du lot suivant.

Quelle est la différence entre la pression absolue et la pression relative dans la surveillance des bioréacteurs ?

La pression manométrique mesure la pression du système par rapport à la pression atmosphérique ambiante. La pression absolue mesure la pression relative à un vide parfait. Dans les applications de bioréacteurs, les transmetteurs de pression absolue sont souvent préférés car ils ne sont pas affectés par les changements de pression barométrique locale. Cela garantit un contrôle de l’oxygène dissous hautement stable et reproductible tout au long du processus de fermentation.
