Qu'est-ce qu'un transmetteur de niveau submersible ?

Introduction

Vous êtes-vous déjà demandé comment mesurer les niveaux de liquide sous la surface ? Les transmetteurs de niveau submersibles sont la réponse. Ces dispositifs sont essentiels à une gestion précise de l’eau, garantissant une surveillance précise même dans des environnements difficiles. Dans cet article, vous découvrirez leurs fonctionnalités, leur importance et leurs applications dans divers secteurs.

Comprendre les transmetteurs de niveau submersibles

Définition et fonctionnalité

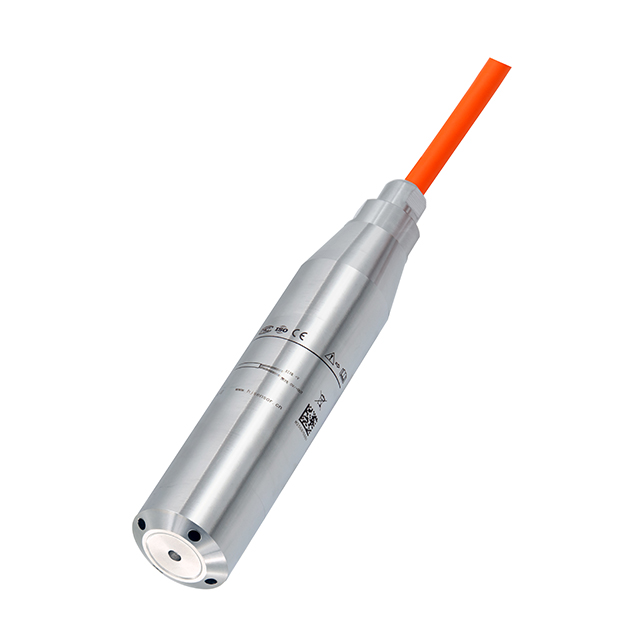

Un transmetteur de niveau submersible est un capteur de pression spécialisé conçu pour mesurer les niveaux de liquide en étant immergé directement dans le fluide. Il fonctionne en détectant la pression hydrostatique, c'est-à-dire la pression exercée par la colonne de liquide au-dessus du capteur. Cette pression augmente à mesure que le niveau de liquide augmente et diminue à mesure qu'il diminue.

Le transmetteur convertit cette pression en un signal électrique, généralement une sortie 4-20 mA, qui peut être envoyé aux systèmes de surveillance ou de contrôle. Ce signal continu permet aux opérateurs de suivre les niveaux de liquide en temps réel, assurant une gestion précise dans diverses applications telles que les puits, les réservoirs ou les plans d'eau libres.

Du fait qu’il est immergé dans le liquide, l’appareil doit être étanche et résistant à la corrosion ou aux agressions chimiques. Il comprend souvent un tube de ventilation qui égalise la pression atmosphérique, garantissant que la lecture de pression correspond uniquement à la hauteur de la colonne de liquide, et non aux changements atmosphériques.

Composants clés et caractéristiques de conception

Les transmetteurs de niveau submersibles se composent généralement de ces éléments principaux :

● Élément de détection : généralement un capteur de pression à membrane qui détecte la pression hydrostatique.

● Électronique : convertit le signal de pression en une sortie électrique utilisable.

● Boîtier : fabriqué à partir de matériaux résistants à la corrosion comme l'acier inoxydable ou des plastiques spécialisés pour résister aux environnements difficiles.

● Câble : comprend à la fois des conducteurs électriques et un tube de ventilation pour référence de pression atmosphérique ; souvent fabriqués à partir de matériaux durables et résistants aux produits chimiques comme le polyuréthane renforcé de Kevlar.

● Cône ou poids : une pointe lestée aide l'émetteur à couler et à rester stable au fond de la colonne de liquide, évitant ainsi l'emmêlement des câbles et facilitant l'installation dans des espaces étroits.

● Boîte de terminaison : un boîtier résistant aux intempéries à l'extrémité du câble protège le tube de ventilation et les composants électroniques de la pénétration de l'humidité et du bruit électrique.

Le design se concentre sur la durabilité et la précision. Par exemple, un profil étroit permet d'installer le transmetteur dans des espaces restreints tels que des tubages de puits étroits. Le tube de ventilation du câble doit être protégé par un filtre déshydratant pour éviter l'accumulation d'humidité, ce qui pourrait fausser les lectures.

Certains modèles incluent des fonctionnalités intégrées de protection contre les surtensions et de compatibilité électromagnétique (CEM) pour éviter les dommages dus aux interférences électriques telles que la foudre ou le bruit de la pompe. Cela garantit un fonctionnement fiable même dans des conditions industrielles ou environnementales difficiles.

Comment fonctionnent les transmetteurs de niveau submersibles

Mesure de pression hydrostatique

Les transmetteurs de niveau submersibles mesurent les niveaux de liquide en détectant la pression hydrostatique. Lorsque le transmetteur est placé au fond d'un réservoir, d'un puits ou d'un plan d'eau, la pression qu'il détecte est due au poids de la colonne de liquide située au-dessus. Cette pression augmente à mesure que le niveau de liquide augmente et diminue à mesure qu'il diminue.

Le principe est simple : la pression (P) est égale à la hauteur de la colonne de liquide (h) multipliée par la densité (ρ) et la gravité (g) du liquide. Exprimé comme suit :

P = h × ρ × g

Par exemple, 1 mètre de colonne d’eau correspond environ à 100 millibars de pression. L'élément de détection du transmetteur, généralement un diaphragme, détecte ces changements de pression et les convertit en signal électrique. Ce signal, souvent une sortie 4-20 mA, représente le niveau de liquide et est envoyé aux systèmes de contrôle ou de surveillance pour obtenir des données en temps réel.

Le transmetteur étant immergé, il doit être étanche à l’eau et résistant à la corrosion ou aux attaques chimiques. Sa conception garantit des performances fiables même dans des environnements difficiles.

Rôle du tube de ventilation dans des lectures précises

Une caractéristique importante des transmetteurs de niveau submersibles est le tube de ventilation intégré au câble. Ce tube relie le côté référence interne du transmetteur du capteur de pression à la pression atmosphérique extérieure au liquide.

Pourquoi est-ce nécessaire ? Le capteur de pression mesure la pression absolue, qui comprend à la fois la pression hydrostatique de la colonne de liquide et la pression atmosphérique au-dessus de la surface du liquide. Pour isoler uniquement la pression hydrostatique, le capteur doit « connaître » la pression atmosphérique. Le tube de ventilation égalise la chambre de référence interne du capteur avec l'atmosphère environnante, lui permettant de soustraire la pression atmosphérique de la pression totale mesurée.

Sans cette ventilation, les changements de pression atmosphérique entraîneraient des lectures de niveau de liquide inexactes. Par exemple, une chute soudaine de la pression atmosphérique apparaîtrait faussement comme une augmentation du niveau de liquide si le capteur était scellé et non ventilé.

Le tube de ventilation est soigneusement protégé contre la pénétration d'humidité, souvent par un filtre déshydratant logé dans une boîte de terminaison à l'extrémité du câble. Cela empêche la vapeur d'eau de pénétrer dans le tube, ce qui pourrait fausser les lectures de pression. Les matériaux des câbles et des tubes de ventilation sont sélectionnés pour leur durabilité et leur résistance chimique afin de maintenir une précision à long terme.

Astuce : assurez-vous toujours que le tube de ventilation est correctement installé et protégé par un filtre déshydratant pour maintenir des mesures de niveau précises et stables dans le temps.

Applications des transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles jouent un rôle crucial dans de nombreuses industries en fournissant des mesures de niveau de liquide précises et fiables. Leur conception leur permet d'être immergés directement dans des liquides, ce qui les rend idéaux pour les environnements difficiles. Voici quelques applications courantes dans lesquelles ces appareils excellent :

Installations de traitement de l'eau

Dans les usines de traitement de l’eau, le maintien de niveaux d’eau précis est essentiel pour un traitement efficace. Les transmetteurs de niveau submersibles surveillent en permanence les réservoirs, les clarificateurs et les réservoirs. Leur conception étanche et résistante à la corrosion garantit un fonctionnement à long terme malgré l’exposition aux produits chimiques et aux différentes qualités de l’eau. Les opérateurs s'appuient sur les données en temps réel de ces transmetteurs pour contrôler les entrées, les sorties et les étapes de traitement, contribuant ainsi à maintenir la qualité de l'eau et à se conformer aux réglementations.

Surveillance des puits et des puits de production

La surveillance des niveaux d’eau souterraine dans les puits est essentielle à la gestion des ressources et à la protection de l’environnement. Des transmetteurs submersibles sont installés près du fond des puits pour mesurer la pression hydrostatique provoquée par la colonne d’eau au-dessus. Ces données permettent de suivre les niveaux des aquifères, de détecter les rabattements et d'éviter un pompage excessif. Dans les puits de production, placer le transmetteur juste au-dessus de la pompe permet aux opérateurs de surveiller la profondeur de l'eau avec précision, garantissant ainsi un fonctionnement efficace des pompes et évitant les dommages dus au fonctionnement à sec.

Niveaux de réservoirs ventilés et zones à ciel ouvert

Les transmetteurs de niveau submersibles conviennent bien aux réservoirs ventilés et aux plans d'eau à ciel ouvert. Par exemple, dans les mines à ciel ouvert sujettes aux inondations, un dispositif submersible doté d'un adaptateur fileté peut être monté au fond du réservoir. Il mesure le niveau d'eau avec précision tout en compensant les changements de pression atmosphérique à travers le tube de ventilation. Le tube de ventilation est connecté à un filtre déshydratant dans une boîte de terminaison, empêchant la pénétration d'humidité et préservant la précision des mesures au fil du temps.

Surveillance des lixiviats dans les décharges

Les décharges génèrent des lixiviats qui doivent être soigneusement gérés pour éviter toute contamination de l'environnement. Des transmetteurs submersibles surveillent les niveaux de lixiviat à l'intérieur des revêtements de protection pour garantir un pompage et un traitement rapides. Un deuxième émetteur à l'extérieur du revêtement suit les niveaux des eaux souterraines, alertant les opérateurs des brèches potentielles du revêtement. Étant donné que le lixiviat peut être chimiquement agressif, les transmetteurs utilisés ici comportent souvent des corps en acier inoxydable 316L et des câbles en polyuréthane pour plus de résistance chimique et de durabilité.

Avantages de l'utilisation de transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles offrent plusieurs avantages qui en font un choix privilégié pour la mesure de niveau de liquide dans diverses industries. Leur conception et leur technologie offrent fiabilité, précision et résilience dans des environnements exigeants.

Haute fiabilité et précision

Ces transmetteurs fournissent des mesures cohérentes et précises en détectant directement la pression hydrostatique à l'emplacement du capteur. Puisqu’ils sont immergés, ils mesurent la pression réelle de la colonne de liquide située au-dessus, fournissant ainsi des données de niveau en temps réel. De nombreux modèles offrent une précision supérieure à ±0,25 % de la pleine échelle, garantissant une surveillance fiable pour les applications critiques telles que les puits d'eau souterraine ou les usines de traitement de l'eau. Le signal de sortie continu 4-20 mA s'intègre facilement aux systèmes de contrôle, permettant un contrôle automatisé des processus et des alertes.

Leur précision reste stable dans le temps grâce à des éléments de détection durables et à une électronique conçue pour résister à la dérive. De plus, des fonctionnalités intégrées telles que la protection contre les surtensions et le blindage de compatibilité électromagnétique (CEM) aident à maintenir l'intégrité des mesures même dans des environnements industriels électriquement bruyants.

Aptitude aux environnements difficiles

Les transmetteurs submersibles excellent dans des conditions difficiles où d'autres capteurs pourraient échouer. Leurs boîtiers scellés et étanches protègent les composants internes de la pénétration d'eau, de la saleté et des contaminants. Les matériaux comme l’acier inoxydable ou les plastiques spécialisés résistent à la corrosion, à l’abrasion et aux attaques chimiques. Cela les rend idéaux pour une utilisation dans le traitement des eaux usées, les mines à ciel ouvert et les réservoirs de produits chimiques.

Le cône avant lesté et le profil étroit permettent un déploiement dans des espaces restreints tels que des tubages de puits ou des tuyaux étroits. La conception du tube de ventilation compense les changements de pression atmosphérique, garantissant des lectures précises malgré les fluctuations météorologiques. De plus, le boîtier de terminaison avec filtre déshydratant empêche l'accumulation d'humidité à l'intérieur du tube de ventilation, maintenant ainsi la fiabilité du capteur sur de longues périodes.

Compatibilité chimique et résistance

Dans les applications impliquant des liquides agressifs ou corrosifs, la compatibilité des matériaux est cruciale. Les transmetteurs submersibles sont disponibles avec des boîtiers et des câbles fabriqués à partir de substances chimiquement résistantes telles que l'acier inoxydable 316L, le PVDF ou le polyuréthane renforcé de Kevlar. Ces matériaux résistent à la dégradation causée par les acides, les alcalis et autres produits chimiques agressifs.

Cette résistance chimique prolonge la durée de vie du transmetteur et réduit les besoins de maintenance. Il empêche également la contamination du liquide mesuré, ce qui est vital dans la surveillance environnementale et les processus industriels. La sélection des matériaux de transmetteur appropriés en fonction de la chimie spécifique du liquide garantit des performances et une sécurité optimales.

Défis et considérations

Dommages potentiels dus à la foudre et au bruit des pompes

Les transmetteurs de niveau submersibles fonctionnent souvent dans des environnements sujets aux perturbations électriques. Les coups de foudre peuvent provoquer des surtensions à haute énergie, endommageant potentiellement les composants électroniques sensibles à l'intérieur de l'émetteur. Bien que certains modèles incluent une protection contre les surtensions intégrée capable de résister à des impulsions allant jusqu'à 500 V ou 250 A, un coup de foudre direct provoque généralement des dommages irréversibles.

Le bruit de la pompe et les interférences électromagnétiques (EMI) provenant des équipements électriques à proximité peuvent également affecter la précision du signal. Du bruit peut pénétrer par le câble et déformer la sortie du transmetteur, entraînant des lectures peu fiables ou des erreurs du système de contrôle. Pour contrer cela, de nombreux émetteurs sont dotés d'une protection de compatibilité électromagnétique (CEM) et utilisent des câbles blindés. Ces mesures aident à bloquer les interférences et à maintenir l'intégrité du signal même dans des environnements électriquement bruyants.

Contraintes d'espace lors de l'installation

De nombreux transmetteurs de niveau submersibles sont installés dans des espaces restreints tels que des tubages de puits étroits ou des tuyaux minces. Par exemple, les puits de production peuvent avoir des tuyaux en PVC aussi petits que 1 pouce de diamètre. L'installation d'émetteurs volumineux ou de grande taille dans ces zones confinées peut s'avérer difficile, voire impossible.

Pour résoudre ce problème, les fabricants conçoivent des émetteurs avec un profil étroit et un cône avant lesté. La conception mince facilite l'insertion et empêche le capteur de se coincer. Le cône avant lesté aide à guider l'émetteur à travers des tuyaux étroits et empêche le câble de s'emmêler. Les câbles de longueur personnalisée aident également à installer l'émetteur précisément là où cela est nécessaire, sans jeu excessif qui pourrait causer des problèmes.

Importance de la protection CEM et des câbles blindés

Les interférences électromagnétiques sont un problème courant dans les environnements industriels et de gestion de l’eau. Sans protection appropriée, les interférences électromagnétiques peuvent provoquer un comportement erratique du capteur ou corrompre les signaux de sortie. Cela compromet la fiabilité des mesures de niveau, ce qui pourrait entraîner un mauvais contrôle du processus ou des risques pour la sécurité.

La protection CEM implique la conception de l'électronique de l'émetteur pour résister aux interférences des champs électromagnétiques externes. Les câbles blindés comprennent une couche conductrice autour des conducteurs qui empêche le bruit électromagnétique de pénétrer dans les lignes de signal. Combinées, ces fonctionnalités garantissent une transmission de données stable et précise du capteur immergé au système de contrôle.

De plus, la terminaison ou la boîte de jonction à l'extrémité du câble joue un rôle essentiel. Il protège le tube de ventilation et les composants électroniques de la pénétration d'humidité et du bruit électrique. L'intégration de dispositifs de protection contre les surtensions à l'intérieur de ce boîtier protège davantage le système contre les pics de tension transitoires.

Comparaison des transmetteurs de niveau submersibles avec d'autres technologies

Lors du choix de solutions de mesure de niveau de liquide, comprendre comment les transmetteurs de niveau submersibles se comparent à d'autres technologies permet de sélectionner la solution la mieux adaptée à votre application. Ici, nous examinons les capteurs de niveau radar, les capteurs de niveau à ultrasons et les capteurs à flotteur et capacitifs, en soulignant leurs atouts et leurs limites par rapport aux submersibles.

Capteurs de niveau radar

Les capteurs radar utilisent des signaux micro-ondes pour mesurer la distance jusqu'à la surface du liquide. Ils envoient des ondes électromagnétiques qui se reflètent sur la surface et retournent au capteur. Le délai se traduit par le niveau de liquide.

Avantages:

● La mesure sans contact évite l'encrassement et la corrosion du capteur.

● Fonctionne bien dans des conditions difficiles comme la vapeur, la poussière ou la mousse.

● Haute précision et répétabilité, souvent meilleures que ±0,25 % de la pleine échelle.

● Convient aux réservoirs sous pression ou scellés.

Limites:

● Plus cher que les capteurs submersibles.

● L'installation et la configuration peuvent être complexes.

● Peut nécessiter une ligne de vue dégagée et peut être affecté par les composants internes ou les obstructions du réservoir.

Les capteurs radar excellent là où le contact avec le liquide est indésirable ou impossible, mais leur coût et leur complexité peuvent ne pas convenir à toutes les applications.

Capteurs de niveau ultrasoniques

Les capteurs à ultrasons émettent des ondes sonores qui rebondissent sur la surface du liquide. Le capteur mesure le temps nécessaire au retour des échos et le convertit en une lecture de niveau.

Avantages:

● Sans contact, réduisant les risques de maintenance et de contamination.

● Installation facile et rentable.

● Fonctionne bien dans de nombreuses applications de liquides propres.

Limites:

● Affecté par la vapeur, la mousse, les turbulences ou la poussière, qui peuvent disperser les ondes sonores.

● Précision généralement autour de ±1 % de la pleine échelle, moins précise que les submersibles.

● Les performances se dégradent dans les environnements bruyants ou venteux.

Les capteurs à ultrasons conviennent aux applications simples et peu coûteuses avec des liquides propres et des perturbations de surface minimes.

Capteurs flottants et capacitifs

Les capteurs à flotteur détectent le niveau par la position d'un élément flottant qui se déplace avec la surface du liquide. Les capteurs capacitifs mesurent les changements de capacité provoqués par la présence de liquide à proximité d'une sonde.

Capteurs à flotteur :

● Simple, fiable et rentable.

● Fournit une détection de niveau ou une mesure continue avec plusieurs flotteurs.

● Les pièces mécaniques peuvent s'user ou coller, nécessitant un entretien.

Capteurs capacitifs :

● Compact et peu coûteux.

● Sensible aux propriétés diélectriques des liquides ; peut nécessiter un étalonnage.

● Sujet à l'encrassement et affecté par l'accumulation sur la sonde.

Les capteurs à flotteur et capacitifs conviennent aux tâches de détection de niveau de base, mais n'ont pas la précision et la durabilité des transmetteurs submersibles dans des environnements exigeants.

Comment les transmetteurs de niveau submersibles se démarquent

● Fournit une mesure directe et continue en détectant la pression hydrostatique.

● Haute précision et stabilité, souvent ±0,25 % de la pleine échelle ou mieux.

● Étanche et résistant à la corrosion, adapté aux liquides durs ou chimiquement agressifs.

● La conception compacte s'adapte aux puits étroits, aux réservoirs ou aux eaux libres.

● Moins affecté par la mousse, la vapeur ou les turbulences de surface par rapport aux capteurs à ultrasons.

Cependant, ils nécessitent une immersion dans le liquide, ce qui peut ne pas être réalisable dans certaines applications.

Conclusion

Les transmetteurs de niveau submersibles mesurent les niveaux de liquide en détectant la pression hydrostatique. Ils sont étanches, résistants à la corrosion et fournissent des données précises en temps réel. Ces transmetteurs excellent dans les environnements difficiles et sont idéaux pour les industries telles que le traitement de l'eau et la gestion des décharges. Les tendances futures suggèrent des progrès en matière de durabilité et de précision. Nanjing Hangjia Electronic Technology Co., Ltd. propose des transmetteurs de niveau submersibles dotés de fonctionnalités uniques, garantissant des performances et une valeur fiables dans des conditions difficiles.

FAQ

Q : Qu'est-ce qu'un transmetteur de niveau submersible ?

R : Un transmetteur de niveau submersible est un capteur de pression conçu pour mesurer les niveaux de liquide en étant immergé dans le fluide, convertissant la pression hydrostatique en signal électrique.

Q : Comment fonctionne un transmetteur de niveau submersible ?

R : Il mesure la pression hydrostatique de la colonne de liquide située au-dessus et la convertit en signal électrique pour une surveillance en temps réel.

Q : Pourquoi utiliser un transmetteur de niveau submersible ?

R : Ils fournissent des mesures précises et fiables dans des environnements difficiles, garantissant une gestion efficace du niveau de liquide.

Q : Quels sont les avantages de l’utilisation d’un transmetteur de niveau submersible ?

R : Ils offrent une précision, une fiabilité et une durabilité élevées dans des environnements difficiles ou chimiquement agressifs.
