Comment fonctionne un RTD

Vous êtes-vous déjà demandé à quel point la température est mesurée? Les capteurs RTD rendent les lectures précises possibles. Ils sont stables, fiables et largement utilisés dans toutes les industries. Dans cet article, vous apprendrez comment ils fonctionnent, y compris leur construction, leur câblage, leurs applications, leur processus d'étalonnage et leurs conseils de dépannage. Comprendre les capteurs RTD aide les ingénieurs et les techniciens à assurer des performances optimales dans les milieux industriels, en laboratoire et commerciaux.

Fondamentaux des capteurs RTD

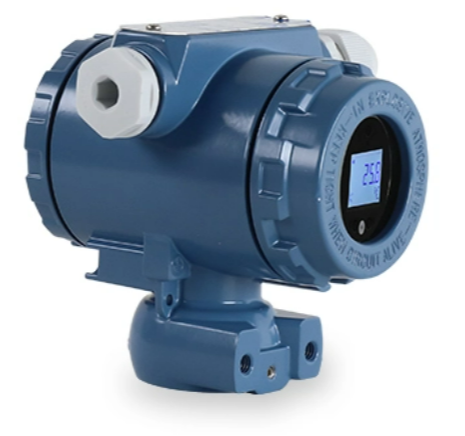

Qu'est-ce qu'un capteur RTD?

Un capteur RTD mesure la température en détectant les changements dans la résistance électrique d'un élément métallique. À mesure que la température augmente, la résistance augmente de façon prévisible. Le platine est le matériau le plus utilisé car il offre une excellente linéarité, une stabilité dans le temps et une large gamme opérationnelle. Les RTD en nickel et en cuivre sont également disponibles mais ont des gammes plus étroites et un peu moins de stabilité. L'élément métallique est logé dans une sonde protectrice, garantissant la durabilité et réduisant les effets environnementaux.

Pourquoi les capteurs RTD sont préférés aux autres capteurs

RTDS surpasse les thermocouples en précision et en stabilité, en particulier dans les gammes de températures modérées. Ils offrent des mesures reproductibles et une dérive minimale au fil du temps. Les thermocouples peuvent répondre plus rapidement mais sont moins linéaires et moins précis. Les RTDS offrent également un choix plus large de configurations de câblage, permettant aux utilisateurs d'équilibrer les coûts, la précision et la complexité d'installation. Leur comportement électrique prévisible les rend adaptés à l'automatisation industrielle et aux expériences de laboratoire.

Avantages clés des capteurs RTD

Les RTDS fournissent des mesures reproductibles et fiables sur de longues périodes. Leur longue durée de vie réduit les coûts d'entretien et de remplacement. Ils sont particulièrement précieux dans les processus qui exigent un contrôle précis de la température, tels que les réactions chimiques, la surveillance des moteurs et les dispositifs médicaux. De plus, leur linéarité élevée simplifie le traitement du signal et réduit le besoin d'étalonnage complexe.

Processus de mesure de base

La mesure RTD consiste à passer un petit courant à travers le capteur et à mesurer la chute de tension à travers elle. La résistance résultante est convertie en température à l'aide de courbes d'étalonnage ou d'équations. Une mesure précise repose sur un câblage et une compensation appropriés pour la résistance au plomb. La conception du capteur, y compris son matériau et sa construction, affecte directement le temps de réponse et la sensibilité.

Construction et matériaux du capteur RTD

Matériaux de base utilisés

Le platine, le nickel et le cuivre sont des métaux couramment utilisés. Platinum offre la meilleure linéarité et la meilleure stabilité. Nickel fournit une alternative rentable avec une précision raisonnable. Le cuivre a une excellente linéarité dans une plage limitée et un faible coût mais s'oxyde à des températures plus élevées. Le choix du matériau dépend des besoins d'application, y compris la plage de température, les contraintes de coûts et la précision requise.

Flux mince vs rtds enroulé

Les RTD à film mince sont constitués d'une couche de platine déposée sur un substrat en céramique. Ils sont rentables, compacts et résistants aux vibrations, adaptés à un usage industriel général. Les RTD enroulées utilisent du fil de platine enroulé autour d'un noyau, offrant une précision et une stabilité plus élevées, mais elles sont plus sensibles aux vibrations et coûteuses. La méthode de construction détermine la durabilité, la précision et le temps de réponse du capteur.

Type RTD	Construction	Avantages	Applications typiques
Flux mince	Platine en céramique	Faible coût et résistant aux vibrations	Électronique grand public, CVC
Bousculer	Fil de platine enroulé	Haute précision, stable	Laboratoire, contrôle industriel

Logement et sondes de protection

Gaines de protection fabriquées à partir d'éléments RTD en métal, en céramique ou en verre à partir de dommages mécaniques et de facteurs environnementaux. Le boîtier assure un transfert thermique cohérent tout en empêchant la pénétration d'humidité. Les RTD industriels utilisent souvent des gaines en acier inoxydable, tandis que les RTD de qualité en laboratoire peuvent utiliser du quartz ou de la céramique pour une précision supérieure.

Spécialité RTDS (grade de laboratoire vs industriel)

Les thermomètres de résistance au platine ultra-précis (UPRTS) offrent une précision exceptionnelle mais sont fragiles et coûteux, adaptés aux laboratoires d'étalonnage. Les thermomètres de résistance standard en platine (SPRT) fournissent un équilibre entre précision et durabilité. Les PRT industriels hiérarchisent la robustesse, en utilisant des éléments à couches minces ou enroulées dans les boîtiers de protection. La sélection du type RTD droit garantit des mesures fiables dans l'application prévue.

Principe de travail des capteurs RTD

Relation de résistance à la température

Les capteurs RTD fonctionnent sur le principe que la résistance augmente prévisible avec la température. Ce comportement de coefficient de température positif (PTC) permet une mesure précise. Comprendre cette relation est crucial pour interpréter les sorties de capteurs et obtenir un contrôle fiable de la température dans les processus industriels.

Processus de mesure électrique

RTDS peut être configuré dans des configurations à 2 fils, 3 fils ou 4 fils. La configuration de 2 fils est simple mais moins précise en raison de la résistance au plomb non corrigée. Le RTD à 3 fils compense la résistance au plomb, ce qui le rend courant en milieu industriel. La configuration de 4 fils offre une précision maximale en éliminant l'influence de la résistance au plomb, idéale pour les environnements de laboratoire.

Ratios de résistance et étalonnage

Les rapports de résistance, tels que R0 et R100, définissent la réponse du capteur sur une plage de température. L'étalonnage est essentiel pour assurer la précision de la mesure. L'étalonnage régulier maintient la cohérence, en particulier dans les applications industrielles où même de petits écarts peuvent avoir un impact sur la qualité du processus. Comprendre le processus d'étalonnage du capteur RTD permet de maintenir la précision sur la durée de vie du capteur.

Présentation de l'équation Callendar - Van Dusen

Cette équation convertit la résistance RTD à la température, accueillant un comportement non linéaire à des températures extrêmes. Il permet un calcul précis dans différentes plages de température, améliorant la fiabilité du capteur. Les RTD industriels utilisent ces équations pour maintenir la précision dans les systèmes complexes, garantissant des lectures cohérentes dans des conditions variables.

Câblage et configuration du capteur RTD

Capteurs RTD à 2 fils

Les RTD à 2 fils sont la configuration la plus simple et la plus rentable, couramment utilisée dans les applications à courte distance où la résistance au plomb a un effet minimal sur les lectures. Bien qu'ils soient faciles à installer et nécessitent moins de connexions, leur précision de mesure est plus faible par rapport aux configurations 3 ou 4 fils. Les facteurs environnementaux tels que les vibrations, les interférences électromagnétiques et les fluctuations de la température peuvent introduire des erreurs. Le montage, le blindage et le routage appropriés des fils sont essentiels pour réduire les écarts de mesure et maintenir des performances cohérentes.

Capteurs RTD à 3 fils

Les RTD à 3 fils sont la configuration industrielle la plus utilisée car elles compensent la résistance au plomb tout en maintenant une complexité d'installation modérée. Cette configuration assure des mesures de température précises sur des distances plus longues que les capteurs à 2 fils, ce qui les rend adaptés aux usines de fabrication, aux applications de traitement chimique et à l'énergie. En utilisant une troisième avance pour la compensation de résistance, les RTD à 3 fils ont un équilibre entre le coût et la précision. Une installation appropriée, y compris des connexions de plomb correctes et une contrainte mécanique minimisée, améliore la longévité et la fiabilité du capteur dans les environnements industriels.

Capteurs RTD à 4 fils

Les RTD à 4 fils fournissent le plus haut niveau de précision de mesure en éliminant complètement l'influence de la résistance au plomb. Cette configuration est essentielle pour les instruments de qualité de laboratoire ou la surveillance industrielle de haute précision où même les erreurs mineures sont inacceptables. Bien que l'installation soit plus complexe et nécessite une attention particulière au câblage, les RTD à 4 fils fournissent des données de température cohérentes et fiables. Ils sont particulièrement précieux dans la recherche, le contrôle de la qualité et la fabrication de précision, garantissant des lectures précises dans des conditions environnementales variables sans nécessiter de recalibrage fréquent.

Meilleures pratiques d'installation

Une installation appropriée est essentielle pour garantir les performances et la longévité RTD. Évitez la contrainte mécanique sur le capteur et les fils et fixez fermement toutes les connexions électriques. Tenez compte des facteurs environnementaux tels que les vibrations, l'humidité et la température extrêmes pour éviter les dommages ou la distorsion du signal. Le routage correct des câbles, le blindage et le positionnement de la sonde réduisent le bruit électrique et le décalage thermique. Suivre ces meilleures pratiques préserve non seulement la précision des capteurs, mais minimise également les besoins de maintenance et assure la sécurité dans les environnements industriels ou de laboratoire.

Applications des capteurs RTD

Applications industrielles

Les RTD sont largement utilisés dans les installations de fabrication, de production d'électricité et de production chimique où une surveillance précise de la température est cruciale. Ils fournissent des commentaires en temps réel aux systèmes de contrôle, améliorant l'efficacité des processus et la qualité des produits. Les applications comprennent la surveillance des fournais, le contrôle de la réaction chimique et la régulation de la température dans les lignes de production critiques. Leur fiabilité en fonctionnement continu les rend idéales pour les environnements industriels où les temps d'arrêt ou les inexactitudes pourraient entraîner des erreurs coûteuses ou des risques de sécurité.

Automobile et aérospatiale

Dans les moteurs automobiles, les systèmes de carburant et les composants de contrôle environnemental, les RTD offrent des lectures de température précises pour assurer des performances et une sécurité optimales. Les applications aérospatiales reposent sur des RTD pour des mesures critiques dans les moteurs, l'avionique et les systèmes de contrôle environnemental. Leur stabilité et leur réponse prévisible aux changements de température les rendent indispensables dans des environnements où des conditions extrêmes ou des fluctuations rapides pourraient compromettre les performances du système. La maintenance régulière et l'installation appropriée sont essentielles pour maintenir la précision dans ces applications à enjeux élevés.

Utilisation médicale et laboratoire

Les RTD jouent un rôle essentiel dans les laboratoires et les milieux médicaux où une thermométrie de précision est nécessaire. Ils garantissent des mesures précises pour les configurations expérimentales, l'étalonnage des équipements médicaux et les systèmes de contrôle environnemental. Les RTD de qualité en laboratoire sont souvent utilisés dans la recherche qui nécessite une erreur minimale et une répétabilité élevée. Assurer la bonne installation, l'étalonnage et la protection de l'environnement est essentiel pour maintenir des lectures cohérentes et soutenir la conformité aux normes scientifiques et médicales strictes.

Consommateur et électronique

Les RTD sont incorporés dans l'électronique grand public et les appareils qui nécessitent un contrôle de température précis, y compris les systèmes de CVC, les fours et les dispositifs de climatisation. Les lectures précises des capteurs optimisent l'efficacité énergétique, améliorent les performances et améliorent la sécurité des utilisateurs. Leur opération fiable aide à prévenir la surchauffe ou la consommation d'énergie inefficace, prolongeant la durée de vie des appareils électroniques. La sélection de la configuration du type RTD et du câblage droit garantit des performances cohérentes dans les applications résidentielles et commerciales.

Test et dépannage des capteurs RTD

Test de résistance de base

Les tests de résistance sont fondamentaux pour vérifier la fonctionnalité RTD. À l'aide d'un multimètre, mesurez la résistance du capteur à des températures de référence connues. Par exemple, un RTD PT100 Platinum devrait lire environ 100 Ω à 0 ° C et 138,5 Ω à 100 ° C. Les écarts par rapport à ces valeurs peuvent indiquer les dommages aux capteurs, les problèmes de câblage ou la dérive d'étalonnage. Les tests réguliers garantissent l'intégrité, maintient la fiabilité et soutiennent les stratégies de maintenance préventive en milieu industriel ou en laboratoire.

Identifier les échecs communs

Les RTD peuvent échouer en raison de dommages mécaniques, de pénétration d'humidité, de températures excessives ou d'exposition aux vibrations. Ces échecs réduisent la précision de la mesure et peuvent entraîner des perturbations du processus. L'inspection visuelle régulière, la surveillance des changements de résistance inattendues et les contrôles environnementaux aident à détecter et à prévenir les échecs. Les conseils de dépannage du capteur RTD peuvent minimiser les temps d'arrêt et étendre la durée de vie opérationnelle du capteur, assurant des lectures de température précises dans toutes les conditions.

Contrôles d'étalonnage

L'étalonnage périodique est essentiel pour maintenir la précision du RTD au fil du temps. La comparaison des lectures des capteurs aux normes de référence aide à détecter la dérive et assure la cohérence des mesures. L'étalonnage peut impliquer de régler les paramètres du logiciel ou de remplacer les composants vieillissants. Les calendriers d'étalonnage bien entretenus empêchent les erreurs cumulatives, garantissant que les RTD fournissent des données fiables pour les applications critiques industrielles, de laboratoire et médicales où le contrôle de la température a un impact sur la sécurité et la qualité.

Conseils de dépannage pratiques

Le dépannage implique la vérification de la continuité du câblage, la vérification des connexions de plomb et l'évaluation des protections environnementales. Assurez-vous le placement et le blindage du capteur appropriés de l'interférence électromagnétique. Des diagnostics rapides peuvent empêcher les temps d'arrêt prolongés et maintenir l'intégrité des données. L'incorporation de conseils de dépannage de capteurs RTD pratiques dans la maintenance de routine assure un fonctionnement constant, prolonge la durée de vie des capteurs et réduit la probabilité d'échecs inattendus dans les configurations industrielles et de laboratoire.

Précision et normes du capteur RTD

Normes IEC 60751 et ASTM E1137

Les capteurs RTD sont conformes aux normes internationalement reconnues telles que la CEI 60751 et l'ASTM E1137. Ceux-ci définissent les tolérances et les classes des capteurs, y compris les classes AA, A, B et C, spécifiant les écarts acceptables entre les gammes de températures définies. La conformité garantit des performances et une interopérabilité cohérentes entre l'équipement et les industries. La sélection des RTD selon ces normes garantit la précision nécessaire aux applications critiques dans la fabrication, les laboratoires et les systèmes de surveillance de haute précision.

Facteurs affectant la précision

La précision est influencée par la pureté des matériaux, la configuration du câblage, la méthode d'installation et les conditions environnementales. Un montage incorrect, des vibrations, des températures extrêmes ou une humidité peuvent introduire des erreurs. Le choix du matériau approprié, tel que le platine pour les applications de haute précision, et suivre les meilleures pratiques d'installation minimise les écarts. Comprendre ces facteurs est crucial pour les ingénieurs qui recherchent des mesures de température cohérentes et reproductibles sur des périodes prolongées.

Amélioration de la précision par la caractérisation

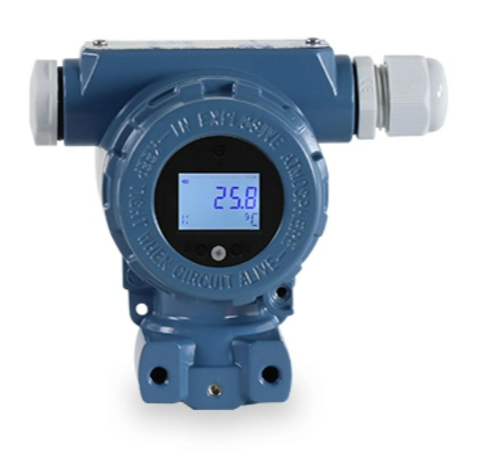

La caractérisation du laboratoire améliore encore la précision de la RTD en mesurant la résistance à plusieurs points de température et en ajustant les coefficients d'étalonnage. La programmation de ces coefficients en émetteurs RTD aligne la sortie du capteur avec un comportement réel, compensant les variations de matériaux ou de construction mineurs. Cette méthode garantit des lectures de température à haute fidélité, en particulier dans la recherche, les processus industriels de haute précision et les environnements nécessitant un contrôle thermique exact.

Comparaison des tolérances RTD à travers les matériaux

Les RTD en platine offrent la plus haute précision et stabilité, suivie des alternatives de nickel et de cuivre. Le choix du matériau a un impact sur la fréquence d'étalonnage, la durée de vie opérationnelle et l'adéquation pour des gammes de températures spécifiques. La sélection du bon matériau garantit que le capteur répond aux exigences de précision tout en équilibrant le coût et la durabilité. Comprendre ces compromis est essentiel pour optimiser les performances des capteurs dans les applications industrielles, de laboratoire ou de consommation.

Conclusion

Les capteurs RTD fournissent une mesure de température précise grâce à des changements de résistance prévisibles. Comprendre leur principe de travail, leur construction, leur câblage, leur étalonnage et leur dépannage assure la stabilité et la précision. Nanjing Hangjia Electronic Technology Co.,Ltd. propose des produits RTD de haute qualité qui offrent des performances fiables, aidant les industries à maintenir l'efficacité et la précision.

FAQ

Q: Qu'est-ce qu'un capteur RTD?

R: Un capteur RTD mesure la température en détectant les changements de résistance dans les métaux, en utilisant le principe de travail du capteur RTD pour des lectures précises.

Q: Comment fonctionnent les capteurs RTD?

R: Les capteurs RTD fonctionnent en passant le courant à travers un élément métallique et en mesurant les changements de résistance, en les convertissant en valeurs de température précises.

Q: Pourquoi l'étalonnage est-il important pour les capteurs RTD?

R: Le processus d'étalonnage du capteur RTD assure la précision dans le temps, compensant le vieillissement matériel et les effets environnementaux.

Q: Quels sont les conseils de dépannage du capteur RTD communs?

R: Vérifiez le câblage, mesurez la résistance aux températures connues et inspectez les dommages mécaniques ou la pénétration d'humidité.

Q: Les capteurs RTD sont-ils meilleurs que les thermocouples?

R: Oui, les capteurs RTD offrent une précision, une stabilité et une linéarité plus élevées, bien qu'elles puissent coûter plus cher et répondre plus lentement.

Q: Où les capteurs RTD sont-ils couramment utilisés?

R: Ils sont utilisés dans les processus industriels, les laboratoires, l'automobile, l'aérospatiale et l'électronique grand public pour un contrôle précis de la température.
