Transducteurs de température RTD: précision, stabilité et fiabilité à long terme

Dans les processus industriels modernes, la mesure précise de la température n'est pas simplement une caractéristique souhaitable - elle est souvent essentielle au contrôle de la qualité et à la sécurité opérationnelle. Des usines chimiques à la production d'électricité, de la transformation des aliments à la fabrication pharmaceutique, la capacité de surveiller de manière fiable la température garantit des résultats cohérents, maximise l'efficacité et réduit le risque d'erreurs coûteuses. Parmi les nombreux types de technologies de détection de température disponibles aujourd'hui, les transducteurs de température RTD (détecteur de température de résistance) se distinguent par leur remarquable combinaison de précision, de stabilité et de fiabilité à long terme.

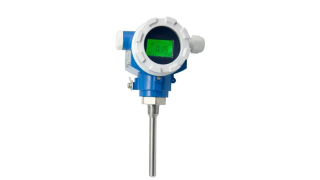

Un transducteur de température RTD n'est pas seulement un capteur; Il s'agit d'un dispositif intégré qui convertit le changement de résistance d'un élément RTD en un signal électrique utilisable, généralement une sortie standard comme 4-20mA ou un protocole numérique tel que HART. Ces appareils introduisent la précision de la détection RTD dans un format pratique pour l'intégration dans les systèmes de contrôle des processus. Comprendre pourquoi les transducteurs de température RTD sont si appréciés nécessitent d'explorer leur construction, comment ils fonctionnent et pourquoi leurs performances sont fiables dans des applications exigeantes.

Comprendre la détection de la température RTD

Au cœur d'un transducteur de température RTD se trouve l'élément de capteur RTD, généralement fabriqué en platine pur en raison de sa relation de résistance à température hautement prévisible et reproductible. À mesure que la température change, la résistance du fil de platine change de manière linéaire et cohérente. Le transducteur RTD mesure ce changement et le convertit en un signal proportionnel.

Les types de capteurs RTD courants comprennent PT100 (100 ohms à 0 ° C) et PT1000 (1000 ohms à 0 ° C). Ces désignations se réfèrent à la résistance de base du capteur à une température de référence. Étant donné que le platine offre une excellente stabilité à long terme et une résistance à la corrosion, ces capteurs peuvent fonctionner dans une variété d'environnements sans dérive significative.

Du capteur au transducteur: comment fonctionne la conversion

Bien qu'un capteur RTD nu peut mesurer la température, il est très sensible aux interférences électriques, à la résistance au fil du plomb et à la distance du système de surveillance. C'est là que le transducteur joue son rôle. À l'intérieur du transducteur de température RTD, le capteur est connecté à un circuit électronique petit mais sophistiqué. Ce circuit excite le capteur avec un courant faible, mesure la chute de tension résultante, calcule la résistance, puis convertit cette résistance en une lecture de température précise. La température est ensuite traduite par un signal de processus standard tel que:

• Sortie analogique de 4 à 20 mA pour la compatibilité avec la plupart des systèmes de contrôle industriels

• Protocole numérique Hart pour une configuration et des diagnostics supplémentaires

• Sortie de tension pour les applications spécialisées

En convertissant le signal près du point de mesure, le transducteur minimise l'impact du bruit électrique et de la résistance aux câbles, permettant des lectures précises même dans des paramètres industriels électriquement bruyants.

Précision: pourquoi les transducteurs RTD excellent

La précision est l'une des principales raisons pour lesquelles les ingénieurs choisissent les transducteurs de température RTD par rapport aux alternatives comme les thermocouples. Les RTD Platinum offrent déjà une précision très élevée - souvent à ± 0,1 ° C ou mieux dans des conditions de laboratoire - et l'électronique du transducteur est conçue pour maintenir cette précision tout au long du processus de conversion du signal.

Les facteurs contribuant à une grande précision comprennent:

• Éléments de capteur de haute qualité avec des spécifications de tolérance serrée

• Circuits d'excitation de précision qui garantissent des lectures stables

• Algorithmes de linéarisation de température intégrés dans le transducteur

• Compensation du fil de plomb pour éliminer les erreurs des longs câbles

En termes industriels, cette précision se traduit par un meilleur contrôle des processus. Par exemple, dans une colonne de distillation, une erreur de température de 0,5 ° C pourrait déplacer l'efficacité de séparation et affecter la pureté du produit. L'utilisation d'un transducteur RTD garantit que les lectures sont aussi proches que possible de la température réelle.

Stabilité: la clé de mesures cohérentes

La précision à court terme est importante, mais dans les opérations du monde réel, la stabilité au fil du temps est tout aussi critique. Les transducteurs RTD excellent dans ce domaine car les propriétés de résistance de Platinum ne se dégradent pas rapidement, et l'électronique est conçue pour des performances à long terme. Cela signifie moins de recalibrations, moins de temps d'arrêt et un contrôle de processus plus cohérent.

Dans des applications telles que la surveillance de la température du four, où l'équipement fonctionne en continu à des températures élevées, la stabilité garantit que le processus reste dans des paramètres spécifiés jour après jour, en évitant les défauts des produits et les déchets d'énergie.

Fiabilité à long terme dans des conditions difficiles

Les environnements industriels sont rarement doux. L'équipement doit résister aux vibrations, à la température extrêmes, à l'humidité et parfois à une exposition chimique. Les transducteurs de température RTD sont conçus pour cette réalité. Installé dans des enclos robustes - souvent en acier inoxydable ou en aluminium de qualité industrielle - ils peuvent être montés directement dans des lignes de processus, des réservoirs ou des machines sans crainte d'une dégradation rapide.

Par exemple:

• Dans la mesure de la température de vapeur , le transducteur doit supporter une humidité élevée et une condensation potentielle sans perdre l'étalonnage.

• Dans les installations pétrolières et gazières , le transducteur doit survivre aux environnements corrosifs tout en maintenant la précision.

• Dans le contrôle de la température du réservoir d'eau , le transducteur doit gérer une immersion constante sans détérioration du capteur.

La combinaison de construction robuste, d'électronique scellée et de matériaux de capteur résistant à la corrosion rend les transducteurs RTD bien adaptés à ces défis.

Applications dans toutes les industries

En raison de leur précision, de leur stabilité et de leur durabilité, les transducteurs de température RTD sont utilisés dans une gamme impressionnante d'industries. Voici quelques exemples notables:

Surveillance de la température du réservoir d'eau

Dans les systèmes d'eau municipaux, le stockage de l'eau industrielle ou les boucles d'eau réfrigérée par CVC, la surveillance de la température garantit l'efficacité et empêche des problèmes comme la croissance bactérienne. Les transducteurs RTD fournissent des lectures précises qui aident à optimiser les systèmes de chauffage ou de refroidissement.

Centrales électriques

Dans les usines de combustible fossile et d'énergie renouvelable, la température joue un rôle essentiel dans l'efficacité et la sécurité. Les transducteurs RTD surveillent les températures des turbines, les eaux d'alimentation, les condenseurs et autres points critiques où des lectures précises soutiennent les performances opérationnelles.

Installations de pétrole et de gaz

Des opérations de forage en amont au raffinage en aval, la surveillance de la température aide à maintenir la qualité des produits, à optimiser la consommation d'énergie et à prévenir les risques de sécurité. Les transducteurs RTD résistent aux conditions dures et parfois dangereuses de ces installations.

Mesure de la température du four

Dans la céramique, le verre et la métallurgie, les fours doivent maintenir des températures précises pendant de longues périodes. Les transducteurs RTD offrent la stabilité nécessaire pour garantir une qualité de produit cohérente.

Contrôle de la température de vapeur

Dans les systèmes de chauffage industriel et les processus de stérilisation, la température de vapeur est essentielle. Les transducteurs RTD fournissent une rétroaction précise pour contrôler les vannes et maintenir la température souhaitée.

Colonnes de distillation

Dans les plantes chimiques et pétrochimiques, le contrôle de la température dans les colonnes de distillation détermine l'efficacité de séparation des différents composants. Les transducteurs RTD garantissent que les températures de colonne restent dans la plage exacte requise pour une sortie optimale.

Caractéristiques intelligentes pour les opérations modernes

Les transducteurs de température RTD d'aujourd'hui sont plus que des dispositifs de mesure passifs. Beaucoup incluent des fonctionnalités avancées telles que:

• Affichages LCD pour les lectures de température locales

• Protocoles de communication numérique pour la surveillance et la configuration à distance

• Autodiagnostic aux opérateurs d'alerte de dérive de capteurs ou de défauts de câblage

• Gammes programmables pour s'adapter à différents processus

Ces capacités aident les équipes de maintenance à répondre rapidement aux problèmes et donnent aux ingénieurs des processus plus de contrôle sur leurs opérations.

Considérations d'installation et de maintenance

Pour obtenir les meilleures performances d'un transducteur de température RTD, une installation appropriée est essentielle. Le capteur doit être positionné dans un endroit qui représente vraiment la température du processus, avec une profondeur d'immersion suffisante et une interférence minimale des perturbations de l'écoulement. Le câblage et la mise à la terre appropriés aident à maintenir l'intégrité du signal, en particulier dans les environnements électriquement bruyants.

Bien que les transducteurs RTD soient connus pour leurs faibles exigences de maintenance, la vérification périodique ou l'étalonnage est conseillé dans les processus critiques. Cela garantit que le capteur et l'électronique restent dans les spécifications au fil du temps.

Conclusion

Les transducteurs de température RTD offrent une combinaison exceptionnelle de précision, de stabilité et de durabilité, ce qui en fait l'une des solutions les plus fiables pour la mesure de la température industrielle. En fusionnant la précision de détection éprouvée des RTD en platine avec une technologie de transducteurs robuste de qualité industrielle, ils fournissent des données fiables dans des applications où même les écarts de température mineurs peuvent avoir des conséquences importantes. Qu'ils soient utilisés dans les réservoirs d'eau, les fours, les systèmes de vapeur, les centrales électriques, les installations pétrolières et gazières ou les colonnes de distillation, ces appareils jouent un rôle vital pour assurer une qualité de produit, une efficacité des processus et une sécurité opérationnelles cohérentes. Pour les ingénieurs et les opérateurs d'usine, le choix des transducteurs de température RTD ne sélectionne pas simplement un outil de mesure - il investit dans la fiabilité et les performances des processus à long terme.
