Transducteurs de température RTD Vs. Thermocouples: choisir le bon capteur pour votre processus

La mesure de la température est une pierre angulaire des opérations industrielles. Du contrôle des réactions chimiques à la sécurité des aliments, la surveillance précise de la température garantit que les processus se déroulent en douceur, les produits répondent aux normes de qualité et que les risques de sécurité sont minimisés. Parmi les technologies de détection de température les plus courantes, les transducteurs et les thermocouples RTD (détecteur de température de résistance) se distinguent par leur large utilisation entre les industries. Bien que les deux servent le même objectif de base - la température de mesure - ils diffèrent considérablement en termes de conception, de fonctionnement, de caractéristiques de performance et d'applications idéales. Comprendre ces différences peut faire toute la différence dans la sélection du bon capteur pour votre processus.

Comprendre les transducteurs de température RTD

Un transducteur de température RTD mesure la température en fonction du principe selon lequel la résistance électrique de certains métaux change de manière prévisible avec la température. Dans la plupart des RTD industriels, l'élément de détection est en platine pure, qui offre une stabilité, une répétabilité et une précision. Les RTD en platine, tels que le type PT100 bien connu, fournissent une résistance de 100 ohms à 0 ° C, avec un changement de résistance standardisé par degré de température.

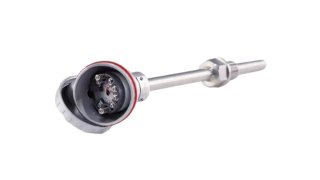

L'élément RTD est souvent enfermé dans des gaines de protection en acier inoxydable ou d'autres matériaux résistants à la corrosion. Ces éléments sont connectés à un transducteur, qui convertit le signal de résistance en une sortie électrique utilisable, souvent un signal analogique de 4 à 20 mA pour les systèmes de contrôle industriel. Cela permet une intégration transparente dans les boucles de contrôle de processus.

La force clé des RTD réside dans leur précision et leur stabilité au fil du temps. Avec une dérive minimale, ils peuvent fournir des mesures fiables pendant des années, ce qui les rend bien adaptés aux applications où une précision cohérente est cruciale.

Comprendre les thermocouples

Les thermocouples fonctionnent sur un principe différent, en utilisant l'effet Seebeck. Ce phénomène se produit lorsque deux métaux différents sont joints à une extrémité et exposés à une différence de température entre l'extrémité jointe (jonction de mesure) et les autres extrémités (jonctions de référence). La tension résultante générée est proportionnelle à la différence de température.

Les thermocouples sont disponibles en de nombreux types, tels que les types K, J, T et E, chacun avec des gammes de températures et des caractéristiques spécifiques. Ils sont connus pour leurs larges gammes de températures de fonctionnement, certains capables de mesurer des températures extrêmement élevées au-delà de ce que RTDS peuvent gérer. Ils sont également robustes et rapides, ce qui les rend idéaux pour des environnements dynamiques ou difficiles.

Contrairement aux RTD, les thermocouples nécessitent une compensation de jonction de référence et peuvent nécessiter un étalonnage plus fréquent en raison de la dérive au fil du temps, en particulier dans les applications à haute température.

Comparaison de l'exactitude

L'une des différences les plus importantes entre les transducteurs de température RTD et les thermocouples est la précision. Les RTD offrent généralement une précision plus élevée, souvent entre ± 0,1 ° C à ± 0,5 ° C en fonction de la conception et de la qualité. Ce niveau de précision est la raison pour laquelle les RTD sont courants dans les laboratoires, la fabrication pharmaceutique et d'autres industries à haute spécification.

Les thermocouples, bien que moins précis, fournissent toujours une précision suffisante pour de nombreux besoins industriels. Leur précision typique est de ± 1 ° C à ± 2 ° C, mais cela peut varier en fonction de la fréquence de type, d'installation et d'étalonnage. Pour les processus où les petits écarts sont acceptables, les thermocouples restent un choix pratique.

Temps de réponse et conditions dynamiques

Les thermocouples ont généralement des temps de réponse plus rapides que les RTD car leur jonction de détection est petite et peut être exposée directement au milieu. Cela leur permet de capturer des changements de température rapides dans des processus tels que la surveillance de la combustion ou la mesure d'échappement de la turbine.

Les RTD, avec leur construction plus robuste, ont tendance à avoir des temps de réponse légèrement plus lents. Bien qu'ils puissent toujours réagir suffisamment rapidement pour la plupart des applications, ils peuvent ne pas être le premier choix dans les situations où la mesure instantanée est essentielle.

Durabilité et plage de température

En ce qui concerne les températures extrêmes, les thermocouples ont un avantage clair. Certains types peuvent mesurer les températures supérieures à 1700 ° C, ce qui les rend adaptées à la forgeage des métaux, aux opérations du four et au traitement chimique à haute température. Les RTD fonctionnent généralement jusqu'à environ 600 ° C à 850 ° C, selon les matériaux utilisés.

En termes de durabilité, les thermocouples sont généralement plus tolérants aux vibrations et aux chocs mécaniques, tandis que les RTD sont plus sensibles et peuvent être endommagés par une manipulation rugueuse. Cependant, les RTDS excellent dans la stabilité à long terme et la résistance à la dérive, en particulier à des températures plus basses.

Stabilité et fiabilité à long terme

À long terme, les RTD maintiennent mieux leur étalonnage que les thermocouples. La dérive dans RTDS est minime lorsqu'elle est utilisée dans leurs limites de température, ce qui signifie qu'elles nécessitent un recalibrage moins fréquent. Cela les rend rentables pour les applications où l'accès à la maintenance est difficile.

Les thermocouples, en revanche, peuvent se dégrader avec le temps en raison de l'oxydation, de la contamination ou des changements dans les jonctions métalliques. Dans les environnements à haute température, la dérive peut se produire rapidement, nécessitant un recalibrage périodique ou un remplacement.

Considérations de coûts

Le coût influence souvent le choix des capteurs. Les thermocouples sont généralement moins chers à acheter, en particulier sous des formes de base. Ils conviennent bien aux projets budgétaires, aux applications à court terme ou aux scénarios où les capteurs peuvent avoir besoin d'un remplacement fréquent en raison de conditions difficiles.

Les RTD, avec leur fabrication de précision et leurs matériaux comme le platine, ont tendance à coûter plus cher. Cependant, leur longue durée de vie et leurs exigences d'étalonnage réduites peuvent entraîner une baisse des coûts totaux de propriété au fil du temps.

Scénarios d'application

Dans la surveillance de la température du réservoir d'eau, les RTD sont souvent favorisés pour leur stabilité et leur précision, garantissant des lectures cohérentes pour le contrôle des processus ou la surveillance de la sécurité. Dans les centrales électriques, le choix dépend de l'emplacement spécifique - RTDS pour une surveillance précise des salles de contrôle et des thermocouples pour une mesure de la chaleur extrême dans les turbines.

La mesure de la température du four est une zone où les thermocouples excellent en raison de leur capacité à résister à une chaleur intense et à des changements de température rapides. La surveillance de la température de vapeur peut utiliser les deux technologies, RTDS fournissant des lectures fiables pour le suivi de l'efficacité du système et les thermocouples gantant des conditions de vapeur plus variables ou extrêmes.

Dans les colonnes de distillation, où les gradients de température précis sont vitaux pour séparer efficacement les composants, les RTD sont souvent le choix préféré en raison de leur précision. Les thermocouples peuvent être utilisés pour supporter des rôles où des gammes de températures plus larges ou des réponses plus rapides sont nécessaires.

Intégration avec les systèmes de contrôle

Les transducteurs de température RTD modernes émettent souvent des signaux standardisés comme 4 à 20 mA ou des protocoles numériques tels que HART, ce qui les rend faciles à intégrer dans les PLC, les systèmes SCADA et les systèmes de contrôle distribués. Les thermocouples nécessitent un conditionnement du signal et une compensation de jonction à froid, qui peuvent être gérés par des émetteurs ou des modules spécialisés.

Lors de l'évaluation de l'intégration, il est important de considérer la compatibilité du capteur avec l'infrastructure existante, ainsi que le besoin d'émetteurs, de complexité de câblage et de stabilité du signal sur de longs cycles.

Choisir le bon capteur pour votre processus

La sélection entre un transducteur de température RTD et un thermocouple se résume à une précision d'équilibrage, une plage de température, un temps de réponse, une durabilité et un coût. Si votre processus exige une précision élevée, une stabilité à long terme et fonctionne dans des gammes de températures modérées, un RTD est souvent la meilleure option. Si votre processus implique des températures très élevées, nécessite une robustesse ou a besoin d'une réponse rapide, un thermocouple peut être plus approprié.

Il vaut également la peine de considérer le coût total du cycle de vie, y compris le prix d'achat, les intervalles d'étalonnage, l'entretien et la durée de vie attendue. Dans de nombreuses installations, une combinaison des deux types de capteurs est utilisée pour répondre aux divers besoins des différents domaines de processus.

Conclusion

Les transducteurs et thermocouples de température RTD ont chacun des forces uniques qui les rendent adaptées à des rôles spécifiques dans la mesure de la température industrielle. Les RTDS offrent une précision et une stabilité supérieures, ce qui les rend idéales pour les applications critiques de précision. Les thermocouples fournissent une polyvalence, une durabilité et la capacité de mesurer des températures extrêmes, ce qui les rend indispensables dans des environnements plus difficiles. En comprenant les capacités et les limites de chaque technologie, les ingénieurs et les gestionnaires de processus peuvent prendre des décisions éclairées qui optimisent les performances, la fiabilité et la rentabilité de leurs opérations. Le bon choix garantit non seulement des données de température précises, mais prend également en charge les processus plus lisses, une meilleure qualité de produit et une plus grande sécurité opérationnelle.
