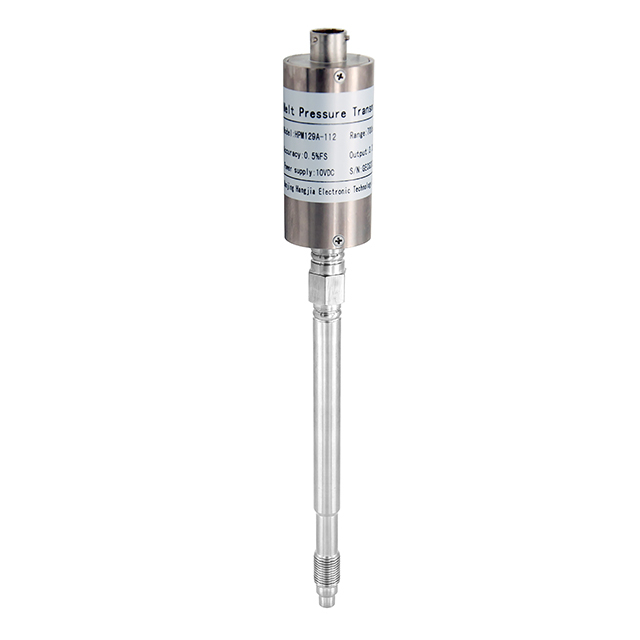

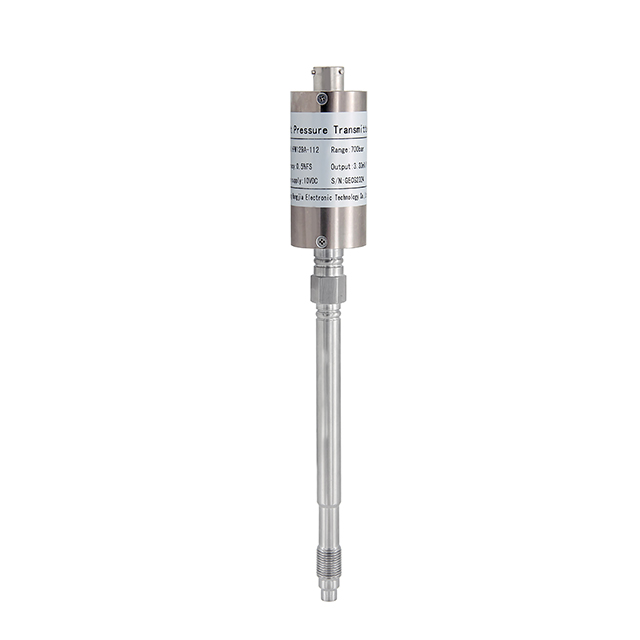

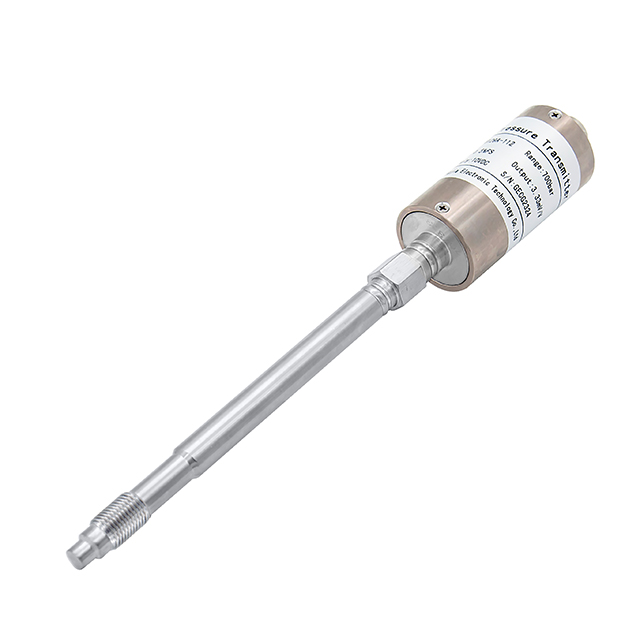

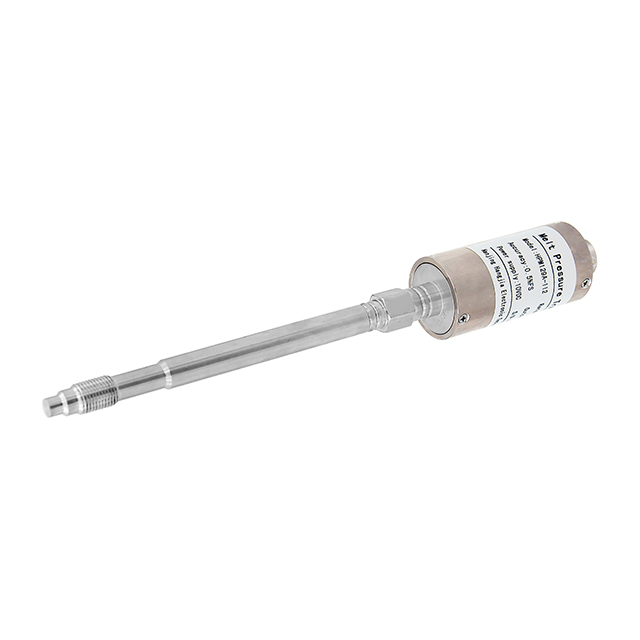

HPM129A-112 émetteur de capteur de pression de fusion de type à tige droite

Précision sous pression et chaleur

Au cœur d’une ligne d’extrusion de plastique, où l’air est chaud d’odeurs de résine en fusion et où les machines ronronnent avec un couple puissant, l’environnement est impitoyable. Un capteur doit faire plus que simplement survivre ; elle doit rester une source absolue de vérité. Le transmetteur de pression de fusion à tige droite HPM129A est conçu pour ce théâtre d'opérations spécifique. Lorsque vous tenez le HPM129A, vous ressentez le poids de sa construction en acier inoxydable de haute qualité et de ses filetages usinés avec précision (1/2-20UNF ou M14), conçus pour s'insérer parfaitement dans le corps de l'extrudeuse sans fuites ni frottements.

Le HPM129A raconte une histoire de fiabilité face aux extrémités. Alors que les capteurs de pression standard tomberaient en panne instantanément lorsqu'ils seraient exposés à la chaleur de plus de 300 °C d'un flux de matière fondue, le HPM129A utilise sa tige rigide pour éloigner le délicat boîtier électronique de la source de chaleur. Le résultat est un signal 4-20 mA ou 0-10 V propre et net qui permet à votre système de contrôle d'ajuster les vitesses du moteur et les bandes chauffantes avec une précision chirurgicale. En installant le HPM129A, vous choisissez d'éliminer les incertitudes liées aux « surtensions de fusion » et de protéger vos vis d'extrudeuse coûteuses contre les dommages causés par la surpression. Il s’agit d’une transition d’une maintenance réactive à une maîtrise proactive des processus.

Isolation thermique et conception à tige droite

L'architecture « Straight Rod » du HPM129A est plus qu'un simple choix structurel : c'est une stratégie sophistiquée de gestion thermique. Dans un flux de fusion, la chaleur est l’ennemie de l’électronique.

• Technologie de tige rigide : la tige en acier inoxydable agit comme un tampon physique, dissipant la chaleur lorsqu'elle s'éloigne du diaphragme. Cela garantit que la jauge de contrainte interne et les circuits de conditionnement du signal restent dans leur plage de température compensée, empêchant ainsi la dérive thermique.

• Remplissage à faible volume : le système capillaire interne est rempli d'un volume précis de fluide spécialisé (généralement du mercure ou de l'huile de qualité alimentaire) qui transmet la force de pression du diaphragme chaud à l'élément de capteur froid. Cette conception minimise « l'effet de température » ​​où la dilatation du liquide de remplissage induite par la chaleur provoque de fausses lectures de pression.

• Facilité d'installation : la tige droite est idéale pour les fûts d'extrusion avec des ports d'accès directs et dégagés. Il fournit une connexion mécanique solide qui résiste au couple appliqué lors de l'installation, assurant une étanchéité aux gaz au niveau du siège fileté.

Durabilité du diaphragme et revêtement anti-abrasion

Dans le monde de l'extrusion du plastique, le diaphragme du capteur est constamment soufflé par un flux à haute pression, contenant souvent des fibres de verre, du carbonate de calcium ou des matériaux recyclés agissant comme du papier de verre.

• Faces de diaphragme durcies : nous utilisons des diaphragmes en acier inoxydable 15-5PH ou en Hastelloy qui sont nettement plus résistants que le 316L standard. Cette rigidité garantit que le diaphragme ne « s'étire » pas de manière permanente sous haute pression.

• Options de revêtement avancées : pour les applications impliquant des charges abrasives, nous proposons des revêtements en nitrure de titane (TiN) ou en nitrure de chrome (CrN). Ces finitions dorées ou argentées offrent une dureté de surface qui réduit considérablement l'usure érosive, prolongeant la durée de vie du capteur jusqu'à 300 % par rapport au métal non traité.

• Résistance à la corrosion : les matériaux sont sélectionnés pour résister aux vapeurs chimiques libérées par le PVC, les polymères fluorés et d'autres résines qui peuvent devenir acides lorsqu'elles sont chauffées, empêchant ainsi la corrosion par piqûre qui conduit à la rupture du diaphragme.

Interchangeabilité et intégration du système

L’un des principaux défis des ingénieurs de maintenance consiste à trouver des remplacements de haute qualité pour les capteurs coûteux des fabricants d’équipement d’origine (OEM). Le HPM129A est conçu avec « un ADN universel ».

• Remplacement immédiat : Que votre machine ait été construite en Europe, aux États-Unis ou en Asie, le HPM129A adhère aux dimensions de montage standard. Il constitue une alternative directe et performante aux marques comme Dynisco, Gefran et Terwin.

• Normes de sortie multiples : nous fournissons la sortie standard de jauge de contrainte de 3,33 mV/V pour les systèmes existants, ainsi que des signaux amplifiés modernes de 4 à 20 mA et de 0 à 10 V pour une connexion directe aux automates et aux systèmes DCS.

• Précision de l'étalonnage du shunt : chaque émetteur HPM129A comprend un signal d'étalonnage du shunt FSO intégré à 80 %. Cela permet aux opérateurs de vérifier l'exactitude de l'affichage ou du système de contrôle en appuyant simplement sur un bouton, garantissant ainsi que les protocoles de sécurité fonctionnent toujours correctement.

FAQ : questions fréquemment posées

Q : Puis-je utiliser le HPM129A dans une application de plastique alimentaire ou médical ?

R : Oui. Alors que la version standard utilise du mercure comme fluide de remplissage pour son excellente stabilité thermique, nous proposons des versions « Vertes » remplies d'huile spécialisée de qualité alimentaire ou de NaK (Sodium-Potassium) pour les applications où le mercure est interdit.

Q : Quel est l'avantage du thermocouple intégré (HPM129A-T) ?

R : Le thermocouple intégré vous permet de mesurer à la fois la pression et la température exactement au même point du flux de matière fondue. Ceci est essentiel pour calculer la densité de fusion et garantir que le polymère a atteint sa température de plastification appropriée sans avoir besoin de percer un deuxième trou dans le corps de votre extrudeuse.

Q : Comment puis-je éviter d'endommager le diaphragme lors de l'installation ?

R : La plupart des dommages se produisent lorsque le capteur est installé dans un fût « froid » où du plastique solidifié est encore dans le port. Assurez-vous toujours que l'extrudeuse est chauffée à la température de traitement appropriée et que le port est nettoyé avec un kit de nettoyage spécialisé avant d'enfiler le capteur.

Q : Quelle est la différence entre les connecteurs à 6 et 8 broches ?

R : Le connecteur à 6 broches est la norme industrielle pour les signaux 3,33 mV/V ou 4-20 mA. Le connecteur à 8 broches est généralement utilisé pour les modèles qui nécessitent à la fois un signal de pression amplifié et un signal de température séparé (thermocouple ou RTD) via le même câble.
