Comment calibrer le manomètre

Vous êtes-vous déjà demandé si votre manomètre peut vous induire en erreur? Des lectures précises sont vitales pour la sécurité et l'efficacité. Au fil du temps, les jauges dérivent en raison de l'usure et de l'environnement. Dans cet article, vous apprendrez à calibrer correctement un manomètre , étape par étape, pour des résultats fiables.

Comprendre l'étalonnage de la pression de pression

Ce que signifie l'étalonnage pour les manomètres

L'étalonnage garantit qu'un manomètre reflète avec précision la pression réelle appliquée. En comparant la jauge à une norme connue, nous restaurons sa précision de mesure. L'étalonnage régulier maintient également la cohérence sur plusieurs jauges, empêchant les erreurs qui pourraient perturber les opérations. Ce n'est pas simplement une étape procédurale; C'est un élément essentiel du maintien de l'intégrité des processus.

Causes communes d'inexactitude de la jauge

Plusieurs facteurs peuvent contribuer à des lectures de pression inexactes. L'usure mécanique affecte progressivement les pièces mobiles, en particulier dans le tube de Bourdon et les jauges de diaphragme. Des conditions environnementales comme les fluctuations de la température, l'humidité et les vibrations peuvent également fausser les lectures. La contamination, y compris la saleté, l'humidité ou la graisse, peut altérer les mécanismes de la jauge, tandis que une mauvaise manipulation peut entraîner une dérive d'étalonnage ou une défaillance soudaine.

Types de jauges de pression qui nécessitent un étalonnage

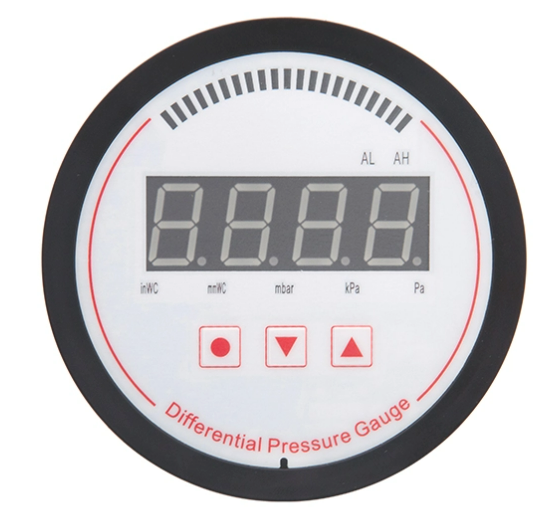

Les jauges de pression mécaniques et numériques ont besoin d'étalonnage périodique, bien que le processus diffère légèrement. Les jauges mécaniques, telles que les types de tube de bourdon ou de diaphragmes, nécessitent souvent un réglage manuel et une inspection approfondie. Les jauges numériques exploitent des capteurs électroniques, nécessitant des procédures spécialisées pour l'ajustement et la vérification logicielle. La compréhension des différences assure un étalonnage précis et empêche les erreurs inutiles.

Outils et équipements essentiels pour l'étalonnage

Normes primaires et secondaires

Les normes primaires, telles que les testeurs de poids morts, offrent la plus grande précision et servent de références aux instruments secondaires. Des normes secondaires sont utilisées pour l'étalonnage de routine, garantissant la traçabilité et les résultats cohérents. La sélection de la norme correcte dépend de la précision requise de la jauge et de l'application opérationnelle.

Sources de pression

Les pompes à main, les calibrateurs pneumatiques et les sources hydrauliques fournissent la pression nécessaire pour tester la jauge. Le choix dépend de la plage de pression, du milieu et des considérations de sécurité. Par exemple, les systèmes à haute pression nécessitent souvent des sources hydrauliques, tandis que les jauges basse pression peuvent être calibrées à l'aide de l'air ou du gaz en toute sécurité.

Raccords, adaptateurs et accessoires

Les raccords et les adaptateurs appropriés empêchent les fuites et assurent un transfert précis de pression. Même les erreurs de connexion mineures peuvent introduire des écarts de mesure importants. Les accessoires, y compris les connecteurs, les tuyaux et les luminaires de montage, doivent être compatibles et exempts de contamination.

Outils d'enregistrement de mesure

Il est essentiel de maintenir des enregistrements précis pour la traçabilité et la conformité. Les journaux d'étalonnage, qu'ils soient numériques ou analogiques, documentent les lectures, les ajustements et les anomalies observées lors de l'étalonnage. Les outils numériques peuvent automatiser la journalisation, améliorer la précision et rationaliser les audits.

Processus d'étalonnage de la manche de pression étape par étape

Préparation de pré-étalonnage

Commencez par inspecter et nettoyer la jauge. Retirer les débris, l'huile ou l'humidité qui peuvent interférer avec les lectures. Les jauges mécaniques bénéficient de l'exercice de l'aiguille à travers plusieurs cycles de pression pour réduire les frottements. Assurer que la jauge est prête empêche les résultats biaisés pendant l'étalonnage.

Réglage zéro et configuration initiale

Avant d'appliquer une pression, réglez la jauge à zéro conformément aux directives du fabricant. Alignez correctement le dispositif d'étalonnage pour éviter les erreurs de position. Cette étape est essentielle pour les jauges mécaniques, qui peuvent montrer des lectures de décalage si le point zéro est mal aligné.

Application des pressions de test

Sélectionnez plusieurs points de pression sur la plage de la jauge, y compris les pressions faibles, moyennes et élevées. Appliquer lentement une pression pour atténuer l'effet adiabatique, où les changements de pression rapide modifient la densité du fluide, ce qui a un impact sur la précision.

Tableau 1: Exemples de paramètres du point de pression

Point de pression	Action recommandée	Notes
Bas (0-25%)	Augmenter progressivement	Évitez les changements de pression rapides
Moyen (50%)	Stabiliser et observer	Enregistrer les lectures
Élevé (75-100%)	Postuler avec soin	Assurez-vous que les limites de sécurité sont respectées

Observer et ajuster les lectures

Comparez les lectures de jauge avec la norme de référence. Les jauges mécaniques peuvent nécessiter un ajustement manuel, tandis que les jauges numériques peuvent être recalibrées à l'aide de logiciels ou de commandes numériques. Faites des ajustements à chaque point d'essai pour maintenir la précision sur toute la gamme.

Répéter pour la vérification de la précision

Répétez le cycle d'étalonnage pour assurer la répétabilité et la cohérence. Évaluez l'hystérésis en comparant les lectures pendant l'augmentation et la diminution des cycles de pression. Une bonne répétition vérifie la fiabilité de l'étalonnage.

Documents finaux et vérifications de sécurité

Après les ajustements, enregistrez toutes les lectures, les écarts et les corrections. Débranchez l'équipement d'étalonnage et stockez la jauge en toute sécurité. La documentation garantit la conformité et fournit une référence pour les futurs cycles d'étalonnage.

Facteurs affectant la précision de l'étalonnage

Classe de précision et niveaux de tolérance

Les manches de pression se voient attribuer des classes de précision spécifiques qui définissent l'erreur maximale autorisée pour une plage de mesure donnée. Il est essentiel de comprendre ces limites de tolérance car elle permet aux techniciens de déterminer les écarts acceptables pendant l'étalonnage, garantissant que chaque jauge répond aux exigences opérationnelles et maintient des performances fiables sur sa gamme prévue.

Considérations environnementales

La précision d'étalonnage peut être significativement influencée par des facteurs environnementaux tels que les fluctuations de la température, l'humidité, les vibrations et la pression atmosphérique. La réalisation d'étalonnage dans un environnement contrôlé minimise ces impacts externes, garantissant des lectures cohérentes. La documentation des conditions environnementales pendant l'étalonnage aide à interpréter les variations et à maintenir des résultats reproductibles de haute qualité.

Effets des supports de pression

Le type de milieu de pression utilisé pendant l'étalonnage affecte directement les performances de la jauge. L'air ou le gaz convient généralement aux jauges à basse pression, tandis que les liquides sont préférés pour des plages de pression plus élevées pour assurer la stabilité. L'utilisation de milieux propres et non contaminés empêche les dommages mécaniques ou mécaniques, ce qui pourrait autrement compromettre l'intégrité des lectures et des résultats d'étalonnage.

Différences de hauteur et pression hydrostatique

Lorsque le manomètre et la source d'étalonnage sont séparés verticalement, la pression hydrostatique peut introduire des erreurs de mesure, en particulier dans les systèmes remplis de liquide. Une compensation appropriée pour les différences de hauteur pendant l'étalonnage est essentielle, car même un désalignement mineur peut produire des écarts mesurables. La prise en compte de ces effets garantit la précision et améliore la fiabilité globale des données d'étalonnage.

Assurer la fiabilité de l'étalonnage

Test de fuite avant l'étalonnage

La détection des fuites est une étape critique pour garantir un étalonnage précis. Toute fuite dans le système peut créer des lectures de pression erronées. Appuyez sur le système et observez soigneusement les gouttes de pression. Assurer une configuration sans fuite donne la confiance que les résultats d'étalonnage ultérieurs reflètent les performances de la jauge réelle plutôt que les erreurs du système.

Atténuation d'effet adiabatique

Des changements rapides de pression peuvent modifier la température et la densité des milieux à l'intérieur de la jauge, provoquant des lectures inexactes. Appliquer progressivement la pression et permettre la stabilisation entre les incréments atténue l'effet adiabatique. Cette approche est particulièrement importante pour les jauges mécaniques et numériques sensibles qui réagissent rapidement aux fluctuations de pression.

Montage et orientation de la jauge

L'orientation physique d'une jauge peut affecter ses lectures, en particulier pour les types mécaniques tels que le tube de Bourdon ou les jauges de diaphragme. L'étalonnage de la jauge dans la même position que sa configuration opérationnelle garantit la cohérence. Suivre les recommandations du fabricant et les directives de montage empêche en outre les erreurs causées par un désalignement ou des effets gravitationnels sur le mécanisme de jauge.

Tests de répétabilité et d'hystérésis

La répétabilité est une mesure clé de la fiabilité d'étalonnage, reflétant la capacité de la jauge à fournir des lectures cohérentes sur plusieurs cycles. Les tests d'hystérésis évaluent la différence de lectures pendant l'augmentation et la diminution des séquences de pression. La lutte contre la friction mécanique et la compensation de l'hystérésis améliore la précision et garantit que la jauge offre des performances fiables sur toute sa gamme de mesures.

Fréquence d'étalonnage et planification

Déterminer les intervalles d'étalonnage

La fréquence de l'étalonnage dépend de facteurs tels que l'utilisation opérationnelle, l'exposition environnementale et la criticité des applications. Bien que l'étalonnage annuel soit une recommandation générale, les applications industrielles à haut risque peuvent nécessiter des vérifications plus fréquentes. L'établissement d'un calendrier d'étalonnage proactif empêche la dérive de mesure, garantit la sécurité et réduit le risque d'erreurs opérationnelles coûteuses.

Applications à haut risque vs à faible risque

Les processus critiques dans les environnements de fabrication, de produits chimiques ou de laboratoire exigent des calendriers d'étalonnage plus stricts pour maintenir la sécurité et la conformité. En revanche, les jauges utilisées dans les applications à faible risque peuvent tolérer des intervalles plus longs entre les étalonnages sans affecter les performances. La hiérarchisation de l'étalonnage en fonction des risques garantit que les ressources sont axées où la précision est la plus critique.

Étalonnage interne vs externalisé

L'étalonnage interne offre un contrôle direct et un accès rapide à l'équipement mais nécessite des investissements dans le personnel formé, l'équipement et les environnements contrôlés. L'étalonnage de l'externalisation offre une traçabilité plus élevée, l'accès aux laboratoires certifiés et l'adhésion aux normes internationales. Les entreprises doivent évaluer les coûts, la fiabilité et la conformité lors du choix entre les services d'étalonnage internes ou externes.

Maintenir la traçabilité métrologique

La traçabilité garantit que les résultats d'étalonnage sont liés à des normes nationales ou internationales reconnues. La documentation des procédures d'étalonnage, des résultats et des ajustements établit la crédibilité, soutient la conformité réglementaire et facilite les audits. Le maintien de cette chaîne traçable garantit que les mesures de pression sont précises, reproductibles et acceptées entre les applications industrielles et de laboratoire.

Conseils avancés pour optimiser l'étalonnage de la manche de pression

Sélection des bons outils d'étalonnage

Le choix des outils d'étalonnage appropriés est essentiel pour maintenir la précision de la jauge. La précision de l'outil doit correspondre ou dépasser la classe de précision de la jauge. La sélection des instruments corrects empêche les dommages aux mécanismes délicats et garantit que chaque étalonnage donne des résultats fiables et reproductibles, que ce soit pour les jauges mécaniques ou numériques.

Minimiser les erreurs d'étalonnage

Les facteurs humains et environnementaux peuvent introduire des erreurs pendant l'étalonnage. La normalisation des procédures, la fourniture d'une formation approfondie des opérateurs et la garantie des configurations propres et sans fuite réduisent les inexactitudes. La surveillance des conditions ambiantes et les protocoles structurés suivants aident à maintenir la cohérence, à améliorer la confiance dans les lectures du manomètre et la fiabilité à long terme.

Tirer parti de la journalisation des données numériques

Les systèmes de journalisation numérique améliorent l'efficacité d'étalonnage en enregistrant automatiquement les lectures en temps réel. Cette approche réduit les erreurs de transcription et facilite les audits en maintenant un enregistrement précis et organisé de chaque cycle d'étalonnage. Tirer parti des outils numériques prend également en charge l'analyse des tendances et la surveillance continue des performances de la jauge au fil du temps.

Pratiques d'amélioration continue

Une analyse régulière des enregistrements d'étalonnage aide à identifier les modèles ou les écarts récurrents. L'amélioration continue consiste à ajuster les procédures d'étalonnage, à optimiser les outils et à affiner les contrôles environnementaux pour améliorer la précision de la mesure. Au fil du temps, cette approche proactive réduit les erreurs, augmente l'efficacité opérationnelle et prolonge la durée de vie des jauges de pression mécaniques et numériques.

Conclusion

L'étalonnage précis du manomètre assure la sécurité et l'efficacité. Suivre les étapes d'étalonnage appropriées maintient des jauges mécaniques et numériques précises. La compréhension des facteurs de précision et le maintien des enregistrements empêchent les erreurs et étendent la vie de l'évaluation. Nanjing Hangjia Electronic Technology Co.,Ltd. propose des capteurs de pression fiables qui offrent des lectures cohérentes et de haute précision, améliorant les performances opérationnelles et le contrôle des processus.

FAQ

Q: Qu'est-ce qu'un manomètre?

R: Un manomètre mesure la pression du fluide ou du gaz, fournissant des lectures précises pour un fonctionnement sûr et efficace du système. Il aide à surveiller les performances et à prévenir les échecs.

Q: Pourquoi l'étalonnage des appareils de pression est-il important?

R: L'étalonnage garantit que la jauge fournit des lectures précises, empêche les erreurs et maintient la fiabilité. L'étalonnage approprié soutient la sécurité, la conformité réglementaire et l'efficacité opérationnelle.

Q: Comment puis-je effectuer une procédure d'étalonnage du manomètre?

R: Suivez les étapes d'étalonnage du manomètre structuré. Connectez la jauge à une norme, appliquez progressivement les pressions des tests, ajustez les lectures et documentez les résultats pour garantir la précision de la plage.

Q: Puis-je calibrer moi-même une jauge mécanique?

R: Oui, il est essentiel de savoir comment calibrer le jauge de pression mécanique. Utilisez des raccords corrects, appliquez plusieurs points de pression et comptez sur l'hystérésis et la friction pour des résultats fiables.

Q: Y a-t-il un guide pour les jauges numériques?

R: Le guide d'étalonnage du manomètre de pression numérique fournit des instructions étape par étape pour appliquer les pressions des tests, observer les lectures, ajuster numériquement et journaliser les données pour maintenir la précision et la traçabilité.

Q: À quelle fréquence un manomètre doit-il être calibré?

R: En règle générale, les jauges sont calibrées annuelles. Les applications à haut risque ou critiques peuvent nécessiter des vérifications plus fréquentes. L'étalonnage régulier préserve la précision et prolonge la durée de vie de la jauge.
