Comment fonctionne un capteur de pression?
Nombre Parcourir:196 auteur:Éditeur du site publier Temps: 2025-08-26 origine:Propulsé
Introduction
Les capteurs de pression jouent un rôle essentiel dans les industries modernes, fournissant des données précises sur les variations de pression dans les gaz, les liquides et la vapeur. Que ce soit dans la transformation des aliments, le génie chimique, les produits pharmaceutiques ou les systèmes CVC, ces appareils permettent une surveillance et un contrôle précis, assurant l'efficacité et la sécurité. À la base, les capteurs de pression sont conçus pour mesurer la force exercée par un fluide (liquide ou gaz) contre une surface, puis convertir cette mesure physique en un signal électrique qui peut être facilement surveillé, transmis ou analysé. Ce principe fondamental sous-tend d'innombrables applications, de la maintenance de processus stables dans l'automatisation industrielle pour protéger les équipements médicaux délicats.
Comprendre le fonctionnement d'un capteur de pression consiste à plonger dans sa structure physique, ses principes de travail et l'électronique derrière le traitement du signal. Il ne s'agit pas seulement de la conversion de base de l'énergie mécanique en énergie électrique, mais aussi de la façon dont les capteurs atteignent la stabilité à long terme, la haute précision et la résistance à des défis environnementaux tels que la température élevée, les vibrations et la contamination. Avec l'avancement rapide de la technologie des capteurs, les appareils intègrent désormais des diaphragmes de monte affleurant et des émetteurs avancés qui permettent un fonctionnement transparent même dans des environnements hygiéniques exigeants, assurant la propreté et la précision sans compromettre la durabilité.
En explorant les mécanismes, les applications et les avantages des capteurs de pression, les lecteurs peuvent mieux apprécier comment ces outils indispensables alimentent l'automatisation moderne et la surveillance industrielle. Les sections suivantes fourniront un aperçu détaillé du fonctionnement des capteurs de pression, de leurs types, de la conversion du signal, des applications et des questions courantes.
Le principe de travail d'un capteur de pression
La question centrale - comment un capteur de pression fonctionne-t-il? - est-il répondu en examinant la transformation de la pression physique en une sortie interprétable. À son niveau le plus fondamental, un capteur de pression est constitué d'un diaphragme qui dévie lorsqu'il est soumis à la pression à partir d'un milieu fluide. Ce diaphragme est généralement construit à partir d'acier inoxydable ou d'autres alliages durables, conçus pour résister à des pressions statiques et dynamiques. Au fur et à mesure que le diaphragme se détache, il modifie la propriété physique d'un élément de détection intégré tel qu'une jauge de déformation, un cristal piézoélectrique ou une plaque capacitive.
Principe de jauge de déformation: L'une des méthodes les plus courantes implique des jauges de contrainte attachées au diaphragme. Lorsque le diaphragme se plie en raison de la pression, les jauges de contrainte s'étirent ou compressent, modifiant leur résistance électrique. Ce changement de résistance est ensuite mesuré et converti en un signal de sortie proportionnel à la pression appliquée.
Principe capacitif: une autre méthode largement utilisée repose sur des condensateurs. Le diaphragme forme une plaque d'un condensateur et lorsque la pression change la distance entre les plaques, la capacité se déplace. Cette variation est traitée en un signal mesurable.
Principe piézoélectrique: dans certains capteurs, les cristaux piézoélectriques génèrent une charge électrique en réponse à la contrainte mécanique. Cette charge est directement proportionnelle à la pression exercée, offrant une sensibilité élevée.
Ces signaux, souvent dans la gamme Millivolt, sont trop faibles pour une utilisation directe. Par conséquent, les capteurs de pression intègrent des circuits électroniques tels que les amplificateurs et les conditionneurs de signal pour améliorer et stabiliser les données. Le résultat est une sortie standardisée (généralement 4–20 mA ou 0–10 V) qui peut être interprétée par les contrôleurs, les affichages ou les systèmes de surveillance.
En fin de compte, la fonction précise d'un capteur de pression dépend à la fois de sa conception mécanique et du choix du principe de détection. Les conceptions modernes à chasse d'eau éliminent les cavités où les médias pourraient s'accumuler, ce qui les rend particulièrement précieux dans les applications hygiéniques telles que les aliments, les boissons ou les industries pharmaceutiques.
Types de capteurs de pression et leurs applications
Les capteurs de pression ne sont pas une taille unique; Ils sont conçus pour répondre aux exigences d'applications spécifiques. Vous trouverez ci-dessous un aperçu des types de capteurs communs:
| Type des | applications typiques | de mesure de mesure du capteur de pression |
|---|---|---|
| Capteur de pression absolue | Mesure la pression par rapport à un vide parfait | Météorologie, test aérospatial |
| Capteur de pression de jauge | Mesure la pression par rapport à la pression atmosphérique | Surveillance des pneus, systèmes hydrauliques |
| Capteur de pression différentielle | Mesure la différence entre deux points | Surveillance de filtration, mesure du débit |
| Capteur de pression scellé | Mesures par rapport à une référence scellée fixe | Environnements durs, réfrigération |
Chaque type a son environnement de fonctionnement unique. Par exemple, les capteurs absolus sont essentiels dans les prévisions météorologiques, tandis que les capteurs de jauge dominent les utilisations automobiles et industrielles. Les capteurs différentiels sont essentiels pour garantir que les filtres et les pompes fonctionnent efficacement en comparant les pressions d'entrée et de sortie.

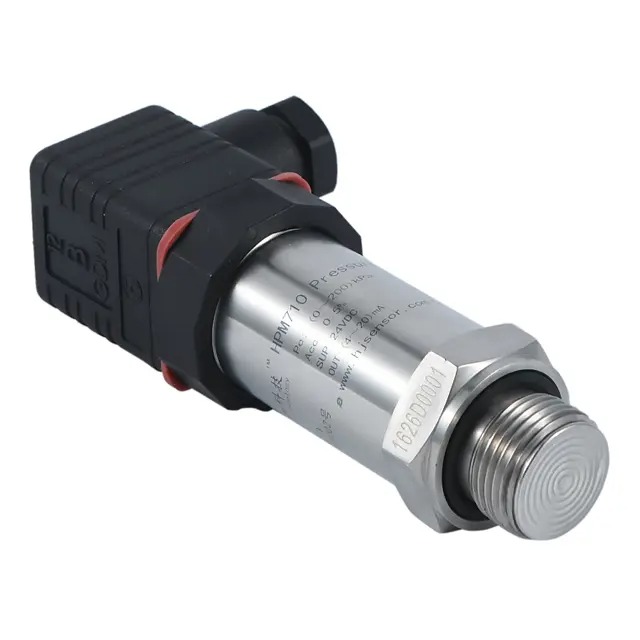

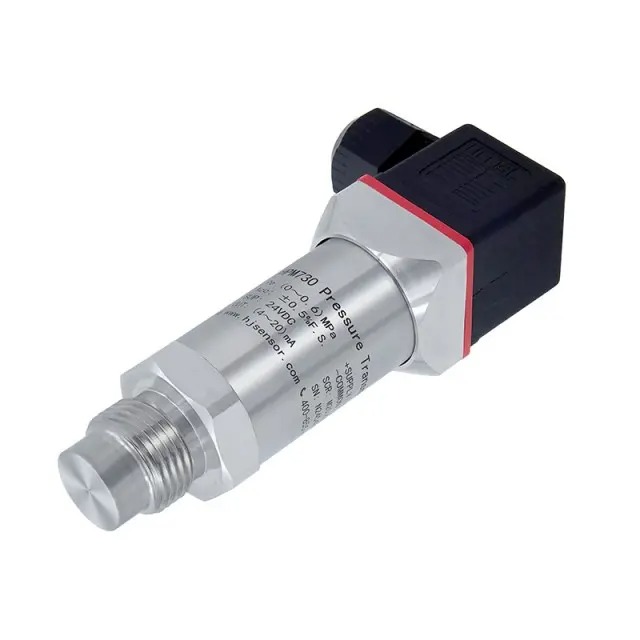

Les émetteurs de pression hygiénique montés à chasse d'eau poussent ces conceptions plus loin en fournissant une mesure sans contamination. Leurs surfaces lisses empêchent l'accumulation de résidus, assurant la stérilité et la facilité de nettoyage dans les processus alimentaires et pharmaceutiques. La résistance à haute température élargit également leur convivialité dans des conditions exigeantes telles que la stérilisation à la vapeur ou le traitement chimique.
En résumé, la variété des types de capteurs garantit que chaque secteur industriel peut s'appuyer sur des données de pression précises adaptées à ses besoins.
Conversion du signal et sortie dans les capteurs de pression
Bien que le diaphragme et les éléments de détection fournissent des données brutes, la magie réelle d'un capteur de pression réside dans sa capacité à convertir ces signaux en sorties standardisées et fiables. Les signaux analogiques faibles générés par les jauges de contrainte ou les plaques capacitives ne peuvent pas être utilisées directement. Au lieu de cela, l'électronique interne amplifie, les filtrez et les conditionnez pour éliminer le bruit et améliorer la stabilité.
Une fois traités, les signaux sont transformés en formats universellement acceptés. Deux des plus courants sont:
Boucle de courant 4–20 mA: une méthode très robuste résistante aux interférences électriques, idéale pour la transmission longue distance dans les environnements industriels.
0–10 V Signal de tension: plus commun dans les applications à plus courte portée où la facilité d'intégration est importante.
Certains capteurs avancés offrent également des sorties numériques, telles que RS485 ou MODBUS, permettant l'intégration avec les systèmes de surveillance intelligente et les plateformes de l'industrie 4.0. En fournissant des données précises et stables, les capteurs de pression permettent aux opérateurs de maintenir un contrôle étroit sur les processus industriels, assurant à la fois la qualité et la sécurité.
Il est également important de noter que les appareils modernes intègrent une compensation de température. Étant donné que la déviation du diaphragme et les propriétés des matériaux peuvent changer sous des fluctuations de température, la compensation intégrée assure des résultats précis même dans des environnements à haute température. Cette capacité est essentielle pour les applications où la stérilisation à la vapeur ou le chauffage fait partie du processus.
Avantages de l'utilisation de capteurs de pression avancés
Les capteurs de pression offrent de nombreux avantages qui vont au-delà de la simple mesure. Certains des avantages les plus importants comprennent:
Précision élevée et fiabilité - Les conceptions avancées peuvent mesurer même les moindres changements de pression, assurant le contrôle des processus avec un minimum de déviation.
Durabilité dans des environnements difficiles - avec des diaphragmes en acier inoxydable et une électronique scellée, les capteurs résistent, la corrosion et les températures extrêmes.
Fonctionnement hygiénique - Les conceptions montées à chasse assurent aucun espace mort pour l'accumulation de matériaux, répondant aux normes d'hygiène strictes dans les industries alimentaires et pharmaceutiques.
Facilité d'intégration - Les signaux de sortie standardisés les rendent compatibles avec une large gamme de systèmes de surveillance et de contrôle.
Optimisation des processus - En fournissant des données précises en temps réel, les capteurs aident à réduire les déchets, à améliorer l'efficacité et à garantir une qualité cohérente dans les lignes de production.
Dans les industries où les temps d'arrêt ou la contamination peuvent entraîner des revers coûteux, l'utilisation de capteurs de pression avancés n'est pas seulement un avantage technologique mais une nécessité.
Questions fréquemment posées (FAQ) sur les capteurs de pression
Q1: Quelle est la différence entre un capteur de pression et un émetteur de pression?
Un capteur de pression détecte et convertit la pression en un signal électrique, tandis qu'un émetteur de pression amplifie et des conditions qui signalent une transmission et une intégration faciles avec les systèmes de contrôle.
Q2: Les capteurs de pression peuvent-ils résister à des températures élevées?
Oui, certains capteurs de pression sont conçus spécifiquement pour les environnements à haute température. Ils utilisent des diaphragmes robustes et des techniques de compensation de température avancées pour maintenir la précision dans des conditions difficiles.
Q3: Pourquoi la monture de chasse est-elle importante dans les industries hygiéniques?
Le montage de la lutte élimine les cavités où les bactéries, les particules alimentaires ou les résidus pourraient s'accumuler, garantissant que le nettoyage et la stérilisation sont efficaces. Cette conception est essentielle pour maintenir la conformité à l'hygiène.
Q4: À quelle fréquence les capteurs de pression ont-ils besoin d'étalonnage?
La fréquence de l'étalonnage dépend de l'application, mais généralement, les capteurs doivent être calibrés annuellement ou comme recommandé par le fabricant pour garantir la précision.
Q5: Un capteur de pression peut-il être utilisé pour plusieurs types de supports?
Oui, tant que le matériau de diaphragme est compatible avec le milieu (par exemple, liquide, gaz ou vapeur). Pour des environnements hautement corrosifs ou spécialisés, des matériaux de capteur spécifiques peuvent être nécessaires.
Conclusion
Comprendre le fonctionnement des capteurs de pression révèle leur signification pour assurer la précision, la sécurité et l'efficacité entre les industries. En convertissant la force physique des fluides en sorties mesurables et standardisées, ces appareils permettent aux opérateurs de prendre des décisions éclairées, de prévenir les accidents et d'optimiser les processus. Les conceptions modernes, en particulier les modèles hygiéniques et résistants à haute température, mettent en évidence l'évolution continue de la technologie des capteurs, assurant la compatibilité avec les exigences industrielles les plus strictes.
Des capteurs de pression absolus et différentiels aux émetteurs avancés de monture affleurant, ces appareils sont devenus des outils indispensables dans les opérations industrielles modernes. Leur capacité à fournir une mesure précise, fiable et hygiénique les rend essentiels pour les industries à la recherche de la productivité et de la conformité. Alors que la technologie continue de progresser, les capteurs de pression resteront au cœur de l'automatisation et de la surveillance, alimentant tranquillement les systèmes qui maintiennent le bon fonctionnement des industries.
