Méthodes de test des manomètres pour l’assurance qualité

Introduction

Pouvez-vous faire confiance à chaque lecture du manomètre de votre système industriel ? Même de petites erreurs de mesure peuvent affecter les performances et la sécurité des équipements. Les tests de manomètre vérifient la précision, la fiabilité et l’intégrité structurelle. Ce guide explore les principales méthodes de test, les procédures d"étalonnage et les normes de qualité. Vous apprendrez également à évaluer les fabricants avant de commander.

Que vérifient les tests de manomètre ?

Les tests au manomètre vérifient plusieurs caractéristiques de performance importantes. Il vérifie l’exactitude des mesures et la cohérence des lectures. Il évalue également la résistance à la pression et l"état mécanique. Les instruments numériques nécessitent des contrôles de fonctionnement électroniques supplémentaires. Ces inspections aident les fabricants à identifier les défauts avant expédition. Ils aident également les acheteurs à évaluer la qualité des produits.

Précision des mesures et cohérence de la lecture

La précision des mesures est l"un des indicateurs de qualité les plus importants. Un manomètre doit afficher des valeurs proches de la pression réelle. Les tests comparent ses lectures à un instrument de référence. La différence entre ces valeurs indique un écart de mesure. La répétabilité vérifie si la jauge produit des lectures cohérentes dans des conditions répétées. Ces deux caractéristiques affectent la fiabilité des mesures industrielles.

Par exemple, une jauge peut afficher des lectures légèrement différentes lors de tests répétés. Cette différence peut résulter d"un frottement mécanique ou d"une instabilité du capteur. Les tests permettent d"identifier ces problèmes avant la livraison. Les classes de précision constituent également une base pour l"évaluation des produits. Cependant, les acheteurs doivent vérifier les conditions de référence spécifiées. Une résolution d’affichage plus élevée ne signifie pas automatiquement une meilleure précision.

Résistance à la pression et intégrité structurelle

Les tests de résistance à la pression évaluent la capacité de l"instrument à résister à des conditions de pression spécifiées. Il se concentre sur l"élément de détection et la limite de pression. Ces composants doivent tolérer leurs conditions de fonctionnement prévues. Les inspecteurs vérifient également les connexions, les joints et les structures du boîtier. Une déformation ou une fuite visible peut indiquer des défauts potentiels.

La pression nominale et la surcharge admissible sont des spécifications différentes. La pression nominale décrit la plage de mesure prévue. Les limites de surpression décrivent une exposition spécifiée au-delà des conditions normales. Les tests doivent suivre les procédures approuvées par le fabricant. Une pression excessive peut endommager définitivement les composants sensibles. Cela peut également créer des risques pour la sécurité lors de l’inspection.

Mouvement mécanique et performances d"affichage

Les manomètres mécaniques nécessitent un mouvement fluide du pointeur. Les inspecteurs observent le pointeur lorsque la pression augmente. Ils vérifient également son retour après relâchement de la pression. Le pointeur doit se déplacer sans blocage ni sauts irréguliers. Le retour au point zéro est un autre élément d’inspection important.

Le cadran et l"aiguille doivent rester faciles à lire. Les inspecteurs vérifient l’alignement et les marquages ​​à l’échelle. Ils recherchent également les composants desserrés et les fenêtres endommagées. Le frottement mécanique peut affecter la cohérence des mesures. Ces contrôles permettent d"identifier les défauts d"assemblage avant expédition.

Capteur numérique et vérification des fonctions électroniques

Les manomètres numériques nécessitent une vérification électronique. Leurs capteurs doivent répondre correctement à la pression appliquée. Les tests comparent les lectures affichées aux valeurs de référence. Les inspecteurs vérifient également l’affichage et l’alimentation électrique. D"autres fonctions peuvent inclure la commutation d"unité et le réglage du zéro.

Certains modèles disposent d"alarmes ou de sorties électriques. Ces fonctions nécessitent une vérification séparée. La stabilité du signal doit également être vérifiée, le cas échéant. Les instruments alimentés par batterie nécessitent des contrôles d’alimentation et de batterie. Les éléments de test exacts dépendent des spécifications du produit.

Quelles sont les principales méthodes de test des manomètres ?

Les tests de manomètre combinent plusieurs procédures. Chaque méthode vérifie une caractéristique de qualité différente. L"étalonnage vérifie la précision des mesures. Les tests de répétabilité vérifient la cohérence de la lecture. L’inspection des fuites évalue les limites de pression. Le cycle de pression examine les performances sous des changements répétés. Ensemble, ces procédures fournissent une évaluation de la qualité plus complète.

Test d"étalonnage du manomètre

Une procédure d"étalonnage du manomètre compare l"instrument à un étalon de référence. L"équipement de référence doit avoir une précision appropriée. Les techniciens connectent les deux instruments à une source de pression contrôlée. Ils appliquent ensuite une pression sur des points sélectionnés. Les lectures de la jauge de test sont comparées aux valeurs de référence.

Les tests doivent couvrir les parties pertinentes de la plage de mesure. Les techniciens peuvent augmenter la pression par étapes contrôlées. Ils enregistrent chaque valeur de référence et lecture indiquée. Certaines procédures incluent également une diminution de la pression. Cela permet de révéler les différences entre les directions de chargement.

Les résultats de l"étalonnage montrent des écarts de mesure. Ils peuvent également indiquer si un ajustement est nécessaire. Après réglage, la jauge doit être à nouveau vérifiée. Un dossier d"étalonnage doit identifier l"instrument et les conditions de test. Il doit également indiquer l"équipement de référence et les résultats.

Test de précision et d"erreur du manomètre

Les tests de précision du manomètre évaluent l’écart de mesure. Il compare la pression indiquée à la pression de référence.

Erreur de mesure = Pression indiquée − Pression de référence

Par exemple, un instrument de référence affiche 5,00 bar. La jauge de test indique 5,08 bar. Son erreur de mesure est donc de +0,08 bar.

Le pourcentage d"erreur à pleine échelle utilise un autre calcul :

Pourcentage d"erreur = (Erreur absolue ÷ Pleine échelle) × 100 %

Cette méthode exprime l"erreur par rapport à la pleine échelle de l"instrument. Les acheteurs doivent le distinguer du pourcentage de lecture. Les fabricants peuvent spécifier la précision en utilisant différentes bases de référence. Vérifiez toujours la fiche technique du produit et les normes de test applicables.

Tester plusieurs points de pression fournit un résultat plus clair. Il permet d"identifier les erreurs sur toute la plage de mesure. Une vérification en un seul point ne peut pas établir des performances complètes. La limite d"acceptation doit suivre les spécifications du produit.

Tests de répétabilité et d’hystérésis des manomètres

Les tests de répétabilité vérifient si les lectures restent cohérentes. Les techniciens appliquent la même pression à plusieurs reprises. Ils enregistrent les valeurs indiquées à chaque cycle. De grandes différences peuvent suggérer une détection instable ou un mouvement mécanique.

Les tests d"hystérésis comparent les lectures pendant l"augmentation et la diminution de la pression. La même pression de référence peut produire des indications différentes. Le frottement mécanique peut contribuer à cette différence. Le comportement des éléments sensibles peut également influencer le résultat.

Ces tests sont utiles pour les instruments mécaniques et électroniques. Cependant, leurs procédures peuvent différer. Les acheteurs doivent demander des méthodes de test et des limites d"acceptation. Cela rend les comparaisons de fournisseurs plus significatives.

Test de fuite du manomètre

Les tests d"étanchéité vérifient l"enveloppe de pression de l"instrument. Les inspecteurs examinent les connexions, les joints et les joints. Ils appliquent le fluide de test et la pression spécifiés. La méthode d"inspection dépend de la conception du produit. Les procédures appropriées peuvent inclure une chute de pression ou des méthodes approuvées de détection des fuites.

Une chute de pression ne prouve pas toujours une fuite. Les changements de température peuvent également affecter les lectures de pression. Les conditions d’essai doivent donc rester maîtrisées. Les inspecteurs doivent suivre la procédure applicable. Ils doivent enregistrer toute fuite constatée.

Pour les jauges remplies de liquide, l’étanchéité du boîtier est également importante. Le liquide de remplissage doit rester contenu. Les fenêtres ou les joints endommagés nécessitent une attention particulière. Une inspection appropriée vérifie à la fois les limites du processus et l’intégrité du dossier.

Cyclisme de pression et tests de surpression

Les cycles de pression exposent un instrument à des changements de pression répétés. Il permet d"évaluer les performances sous des chargements répétés. Les inspecteurs surveillent les changements dans les lectures et le comportement mécanique. Ils peuvent vérifier le retour zéro après les cycles sélectionnés. La procédure doit respecter les exigences de conception et de test du produit.

Les tests de surpression ont un objectif différent. Il évalue les performances sous une exposition à une pression spécifiée au-delà des conditions de mesure normales. Ce n’est pas la même chose qu’un étalonnage de routine. Une pression excessive ou incontrôlée peut endommager le manomètre. Les tests doivent utiliser des limites approuvées et un équipement de protection approprié.

Astuce : N"appliquez jamais de pression de surcharge arbitraire pendant l"inspection. Suivez les limites de test spécifiées par le fabricant.

Test des fonctions de pointeur, de retour zéro et d"affichage

Les jauges mécaniques nécessitent une inspection par pointeur. Les techniciens vérifient le mouvement sur le cadran. Ils observent le collage, les vibrations et l’alignement. Après relâchement de la pression, ils vérifient le retour nul. Les marquages ​​du cadran doivent également rester clairs.

Les jauges numériques nécessitent une vérification de l’affichage. Les techniciens vérifient les lectures numériques et la stabilité de l"écran. Ils testent les fonctions disponibles telles que la commutation d"unité. Le réglage du zéro et les alarmes peuvent également nécessiter une inspection. Les modèles alimentés par batterie nécessitent des contrôles de puissance appropriés.

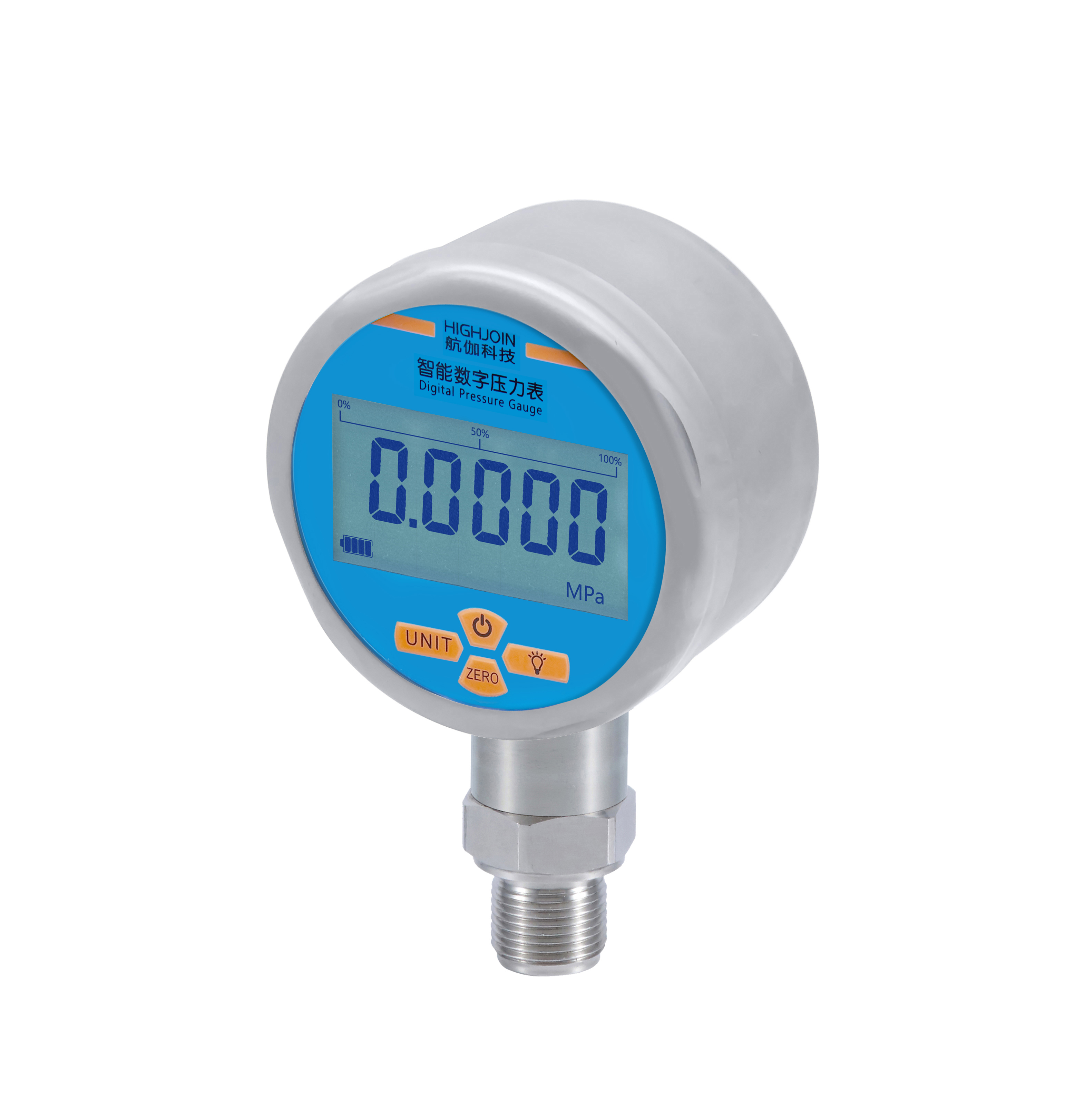

Par exemple, le manomètre numérique intelligent HP-S260 de HJ Sensor répertorie les options d'affichage LCD et la commutation d'unité. Ses spécifications publiées incluent une précision standard de 1,0 %. Ces fonctionnalités fournissent des éléments clairs pour la vérification fonctionnelle. Ils ne remplacent pas l’étalonnage par rapport à un instrument de référence.

Inspection visuelle et vérification de la qualité finale

L"inspection visuelle vérifie l"état extérieur de l"instrument. Les inspecteurs examinent le boîtier, la fenêtre, le cadran et la connexion. Ils recherchent la corrosion, les rayures et les déformations. Ils vérifient également les étiquettes et l’identification des produits.

La vérification finale de la qualité combine les résultats de l’inspection. Il confirme si le produit répond aux exigences d"acceptation. Les enregistrements peuvent inclure des résultats d"étalonnage et des contrôles fonctionnels. Certaines commandes nécessitent également des documents de tests de matériaux ou de pression. Les enregistrements requis dépendent des spécifications de l"acheteur.

Astuce : Définissez les critères d’acceptation avant le début de la production. Cela permet d’éviter les litiges lors de l’inspection finale.

Quelle est la différence entre les méthodes de test entre les manomètres mécaniques et numériques ?

Test des manomètres à tube de Bourdon et à remplissage de liquide

Les jauges à tube de Bourdon nécessitent des contrôles de performances mécaniques. Les techniciens appliquent une pression contrôlée sur le tube de détection. Ils observent le mouvement du pointeur et la cohérence de la lecture. Ils vérifient également le retour zéro après relâchement de la pression. L"étalonnage vérifie la pression indiquée par rapport à une référence.

Les modèles remplis de liquide nécessitent une inspection visuelle supplémentaire. Les techniciens examinent le boîtier et l"état de l"étanchéité. Ils vérifient les fuites ou les pertes anormales de liquide. Le mouvement du pointeur doit rester clair dans des conditions normales de test. Le liquide de remplissage aide à amortir les vibrations pendant le fonctionnement. Cela ne remplace pas les tests de précision.

Un exemple de produit est la jauge remplie de glycérine en acier inoxydable de 63 mm répertoriée par Gongchuang. Sa page produit identifie l’indication du pointeur et une précision déclarée de 1,6. Il répertorie également les connexions radiales et les applications industrielles. Ces détails illustrent les éléments de configuration que les acheteurs doivent inclure dans les plans d"inspection. Ils n’établissent pas d’exigence universelle en matière de tests.

Test des manomètres numériques alimentés par batterie

Les jauges numériques nécessitent une vérification par capteur et électronique. Les techniciens appliquent des valeurs de pression connues. Ils comparent les lectures affichées avec les valeurs de référence. Ils inspectent également la stabilité et la réponse de l’écran. L’alimentation électrique et l’état de la batterie nécessitent une attention particulière.

Certains modèles numériques offrent des fonctions supplémentaires. Ceux-ci peuvent inclure des sorties de commutation d"unité et d"alarme. Chaque fonction disponible doit être testée séparément. Les sorties de communication ou de relais doivent également être vérifiées lorsque cela est spécifié. Le rapport de test doit identifier les fonctions testées.

La liste des produits Hongqi HC-100 décrit une jauge numérique alimentée par batterie. Il répertorie les niveaux de précision et les unités de pression sélectionnables. Sa sortie relais en option offre une autre fonction à vérifier. Ces spécifications sont des exemples spécifiques au produit. Elles ne doivent pas être considérées comme des exigences universelles en matière de jauge numérique.

Comparaison des contrôles de qualité des jauges mécaniques et numériques

Les deux types de jauges nécessitent une vérification de la précision. Ils nécessitent également des contrôles appropriés de résistance à la pression. Cependant, leurs éléments d"inspection supplémentaires diffèrent. Les jauges mécaniques nécessitent des contrôles de pointeur et de mouvement. Les jauges numériques nécessitent des vérifications des capteurs et des fonctions électroniques.

Le plan de test doit correspondre à la conception de l"instrument. Une liste de contrôle commune peut couvrir des exigences partagées. Des vérifications supplémentaires doivent porter sur les fonctions spécifiques au modèle.

Quelles normes et quels équipements sont utilisés pour les tests de manomètres ?

Des tests fiables nécessitent un équipement de référence approprié et des procédures définies. Les fabricants utilisent des calibrateurs de pression, des contrôleurs et des jauges de référence. Les normes applicables aident également à établir les exigences techniques. Les acheteurs doivent confirmer quelles normes s"appliquent à leurs produits et marchés.

Calibrateurs de pression et contrôleurs de pression de référence

Un calibrateur de pression fournit une référence pour la vérification des mesures. Il génère ou mesure des valeurs de pression connues. Les techniciens comparent la jauge de test à cette référence. L"équipement doit avoir une précision et un statut d"étalonnage appropriés.

Les contrôleurs de pression aident à appliquer une pression stable pendant les tests. Ils peuvent fournir des augmentations et des diminutions contrôlées de pression. Les jauges de référence offrent une autre méthode de comparaison de mesures. Leurs spécifications doivent être adaptées à la plage de test.

La traçabilité est également importante. Les instruments de référence doivent avoir des enregistrements d"étalonnage valides. Ces enregistrements aident à établir la confiance des mesures. Ils soutiennent également des procédures d’inspection cohérentes.

Normes communes de test des manomètres

EN 837 et ASME B40.100 sont des références pertinentes pour les manomètres. Ils répondent aux exigences techniques pour différentes catégories d’instruments. Leur portée et leurs exigences ne sont pas identiques. Les fabricants doivent identifier la norme applicable avant les tests.

Les acheteurs doivent confirmer la norme et l"édition requises. Ils doivent également vérifier l"application prévue du produit. Certains marchés exigent des documents de conformité supplémentaires. Les environnements industriels spéciaux peuvent avoir des exigences supplémentaires.

Un certificat de qualité ne remplace pas les tests de produits. Les acheteurs doivent demander les enregistrements de tests pertinents. Ils doivent également vérifier si les documents couvrent le modèle fourni. Cela permet d’éviter toute confusion entre la certification d’usine et la conformité des produits.

Tests environnementaux et de conditions de fonctionnement

Les performances du manomètre peuvent changer selon les conditions environnementales. La température affecte les éléments de détection et les composants internes. Les vibrations peuvent influencer le mouvement mécanique. L"humidité peut également affecter des boîtiers inadaptés.

Les tests environnementaux doivent refléter l’application prévue. Les fabricants peuvent évaluer la résistance à la température si nécessaire. Les tests de vibration peuvent s"appliquer aux installations de machines. Des contrôles de protection peuvent également être nécessaires pour les équipements extérieurs.

Par exemple, un manomètre rempli de liquide peut convenir à un équipement vibrant. Un modèle numérique peut nécessiter un test de batterie. Chaque instrument nécessite un plan de test approprié. Les acheteurs doivent confirmer les limites environnementales spécifiées.

Comment les fabricants maintiennent-ils l’assurance qualité des manomètres ?

L"assurance qualité commence avant l"assemblage final. Les fabricants inspectent les composants et les matériaux entrants. Ils contrôlent ensuite l’assemblage et les tests fonctionnels. La vérification finale confirme la conformité du produit. Ce processus permet de réduire les défauts et d’améliorer la cohérence.

Inspection des matériaux et composants entrants

L’inspection à l’arrivée vérifie les composants importants avant la production. Ceux-ci peuvent inclure des éléments de détection et des raccords de pression. Les inspecteurs examinent également les boîtiers et les pièces électroniques. Ils vérifient les dimensions et les spécifications des matériaux si nécessaire.

La compatibilité des matériaux est particulièrement importante. Les composants en contact avec le fluide doivent être adaptés au fluide mesuré. Des matériaux incorrects peuvent provoquer de la corrosion ou une défaillance prématurée. Les acheteurs doivent confirmer la qualité réelle du matériau. Ils doivent également examiner la documentation du fournisseur si nécessaire.

Assemblage en cours et tests fonctionnels

La qualité de fabrication dépend d’un assemblage maîtrisé. Les jauges mécaniques nécessitent une installation correcte des éléments de détection. L’alignement et le mouvement du pointeur nécessitent également une attention particulière. Les jauges numériques nécessitent un capteur et un circuit appropriés. Leurs affichages et connexions électriques doivent fonctionner correctement.

Les contrôles en cours de processus aident à identifier les défauts à un stade précoce. Les techniciens peuvent inspecter les composants avant l"assemblage final. Ils peuvent également vérifier les mouvements et les réponses électroniques. Cela réduit le risque de transmission des défauts.

Dossiers d"inspection finale et d"étalonnage

L"inspection finale confirme l"état et les performances du produit. Les fabricants peuvent vérifier la précision des mesures et le retour nul. Ils peuvent également inspecter les connexions de pression et les fonctions d"affichage. Les tests requis dépendent des spécifications du produit.

Les enregistrements d"étalonnage fournissent des preuves utiles. Ils doivent identifier l"instrument testé et l"équipement de référence. Les résultats doivent inclure des points de mesure pertinents. Les critères d"acceptation doivent également être clairs.

Tous les produits n"incluent pas automatiquement un certificat d"étalonnage individuel. Les acheteurs doivent préciser les exigences en matière de documentation avant de commander. Ils peuvent demander des exemples de rapports pour examen. Cela permet de garantir que les enregistrements correspondent aux attentes en matière d"approvisionnement.

Identification des défauts et actions correctives

Les défauts courants incluent le blocage du pointeur et l’écart zéro. Les instruments numériques peuvent afficher des lectures instables. Les raccords sous pression peuvent également présenter des fuites. L"inspection visuelle peut révéler des boîtiers ou des fenêtres endommagés.

Les fabricants doivent rechercher la cause de chaque défaut. Les causes possibles incluent des erreurs d"assemblage ou des dommages aux composants. Un réglage incorrect peut également affecter les lectures. Les mesures correctives doivent s"attaquer à la cause identifiée.

Après réparation, l"instrument nécessite un nouveau test approprié. Cela confirme si le problème a été résolu. Les dossiers d’inspection doivent documenter le résultat. Un processus correctif cohérent soutient la qualité du produit.

Astuce : renseignez-vous auprès des fabricants sur leurs procédures d"inspection entrante, en cours de fabrication et finale. Cela révèle plus qu’une simple affirmation générale de qualité.

Comment les acheteurs peuvent-ils évaluer la qualité des tests des manomètres avant de commander ?

Les acheteurs doivent évaluer à la fois les spécifications du produit et la capacité d’inspection. Les allégations de qualité d"un fabricant nécessitent des preuves à l"appui. Les documents techniques aident à confirmer les exigences du produit. Les enregistrements de tests améliorent également la transparence des achats.

Résultats des tests clés et documents à demander

Avant de commander, préparez une liste de contrôle de documentation claire. Demandez la fiche technique du produit et les spécifications de précision. Renseignez-vous sur les procédures d’étalonnage et l’équipement de référence. Confirmez si des enregistrements d’étalonnage individuels sont disponibles.

Selon l"application, les acheteurs peuvent également demander :

• Résultats d"étalonnage et écarts de mesure.

• Dossiers de tests de résistance à la pression.

• Résultats de l"inspection des fuites.

• Spécifications des matériaux et des connexions.

• Documents de conformité applicables.

• Dossiers d’identification et de traçabilité des produits.

Tous les documents ne s"appliquent pas à toutes les jauges. Le package requis dépend de la conception du produit. Les acheteurs doivent définir ces exigences avant la production. Cela permet d’éviter une documentation de livraison incomplète.

Comment évaluer différents fabricants

Comparez les fabricants en utilisant des exigences techniques cohérentes. Passez en revue leur équipement de test et leurs procédures d’inspection. Demandez-leur comment ils vérifient l’exactitude des mesures. Confirmez si leurs instruments de référence ont des enregistrements d"étalonnage valides.

La cohérence du produit est un autre facteur important. Les acheteurs peuvent demander des exemples de rapports d’inspection. Ils peuvent également discuter des modalités de tests par lots. Pour les commandes plus importantes, l’inspection avant expédition peut fournir une assurance supplémentaire.

HJ Sensor propose plusieurs produits de mesure de pression. Sa gamme de produits de manomètres comprend des configurations numériques et mécaniques. Les acheteurs peuvent comparer les spécifications disponibles avant de demander des détails techniques.

Pour les exigences de mesure spécialisées, le manomètre différentiel HP2000 constitue un autre exemple de produit. Sa précision publiée varie selon la plage de mesure. Les acheteurs doivent vérifier les spécifications applicables et les exigences de test.

Erreurs courantes lors de l"évaluation de la qualité des manomètres

Certaines erreurs d"achat résultent de comparaisons incomplètes. Les acheteurs peuvent se concentrer uniquement sur l"exactitude déclarée. Toutefois, les valeurs de précision nécessitent des conditions de référence claires. La plage de mesure affecte également l"interprétation.

D"autres erreurs courantes incluent :

• Résolution d"affichage confuse avec précision.

• En supposant que chaque produit comprend des enregistrements d"étalonnage individuels.

• Traiter les tests de surcharge comme des tests d"étalonnage.

• Ignorer l’inspection de la connexion et de l’étanchéité.

• Comparer des produits en utilisant différentes définitions de précision.

• Accepter des certificats sans vérifier leur portée.

Une spécification technique claire réduit ces risques. Il doit identifier la plage de pression et les exigences en matière de précision. Il doit également définir les matériaux et les connexions. Les acheteurs peuvent alors comparer les fournisseurs de manière plus objective.

Conclusion

Les tests de manomètre vérifient la précision, la fiabilité et l’intégrité structurelle. L’étalonnage et l’inspection aident à identifier les défauts potentiels. Ils soutiennent également une performance industrielle constante.

HJ Sensor propose des manomètres numériques et différentiels. Ses produits fournissent des lectures claires et une surveillance fiable de la pression. L'entreprise accompagne les acheteurs avec des solutions de mesure adaptées.

FAQ

Q : Qu’est-ce que le test d’étalonnage du manomètre ?

R : Il compare les lectures à un instrument de référence calibré.

Q : À quelle fréquence les manomètres doivent-ils être testés ?

R : Suivez les recommandations du fabricant et les exigences d’étalonnage applicables.

Q : Que vérifient les tests de précision des manomètres ?

R : Il identifie les erreurs de mesure sur les points de pression sélectionnés.

Q : Pourquoi le test d"étanchéité du manomètre est-il important ?

R : Il identifie les fuites autour des connexions, des joints et des limites de pression.

Q : Comment les manomètres numériques sont-ils testés ?

R : Les techniciens vérifient la précision du capteur, les fonctions d’affichage et l’alimentation électrique.
