Les débitmètres électromagnétiques sont essentiels pour mesurer les liquides conducteurs dans des industries telles que le traitement de l"eau, la chimie, l"alimentation et la métallurgie. Mais une mauvaise installation peut entraîner des lectures inexactes, des signaux instables ou même des dommages au capteur. Alors, quelle est la bonne façon d’installer un débitmètre électromagnétique comme le HFM100 ? Ce guide vous guide à travers les étapes clés et les meilleures pratiques.
Le HFM100 fonctionne selon la loi de Faraday de l"induction électromagnétique, ce qui le rend idéal pour mesurer les liquides conducteurs (≥20 μS/cm) tels que les acides, les alcalis, les boues et la pâte à papier. Les principales fonctionnalités incluent :
Large gamme de diamètres – DN6 à DN3000
Plusieurs matériaux de revêtement – CR, PTFE, FPM, PU, F46, PFA pour une compatibilité avec divers supports
Options d"électrodes multiples – 316L, Hastelloy B/C, Titane, Tantale, Platine
Haute précision – 0,5 % ou 1,0 %
Sorties flexibles – 4‑20 mA, impulsion, RS485, HART
Versions antidéflagrantes disponibles – Ex db ia q [ia Ga] IIC T6 Gb
Large plage de température – capteur : -25°C à 180°C
Vérifiez le modèle – confirmez que le diamètre nominal, le matériau du revêtement et le matériau de l"électrode correspondent à votre application.
Vérifiez le fluide – assurez-vous que la conductivité du fluide est >20 μS/cm. Le compteur ne peut pas mesurer les huiles, les gaz ou les liquides non conducteurs.
Inspectez le capteur – vérifiez tout dommage au revêtement, aux électrodes ou aux faces des brides.
Exigence de tuyau complet – le débitmètre doit être installé dans une section où le tuyau est toujours complètement rempli de liquide. Évitez les points élevés dans la canalisation où des bulles d"air peuvent s"accumuler.
Conduites droites – assurez-vous de longueurs de conduites droites suffisantes : au moins 5× DN en amont et 3× DN en aval du capteur.
Vibrations – évitez les endroits soumis à des vibrations excessives. Pour les environnements vibrants, utilisez une installation de type séparé.
Interférence magnétique – tenir à l"écart des champs magnétiques puissants (par exemple, gros moteurs, transformateurs).

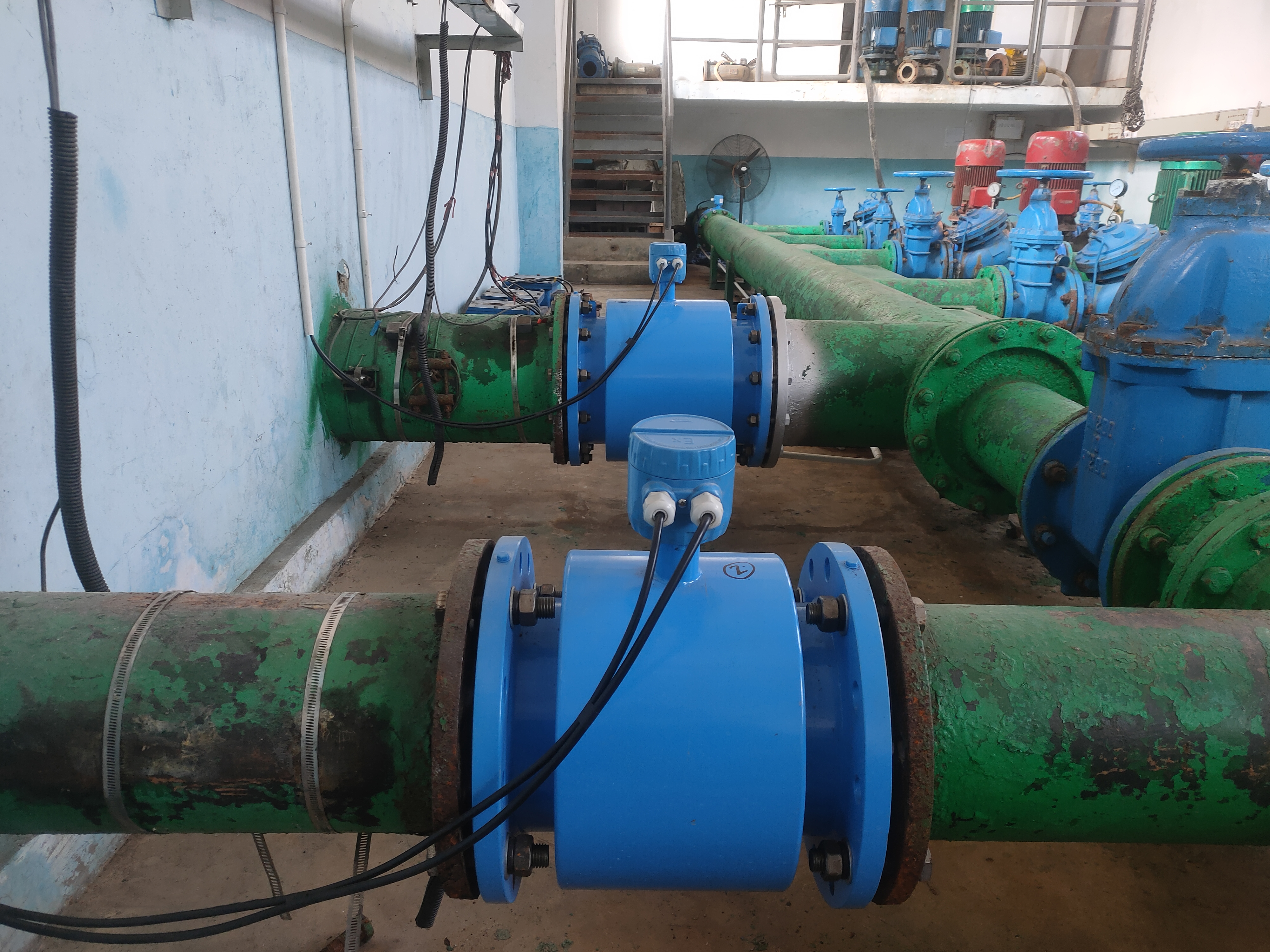

Installation horizontale – installez le capteur dans un tuyau horizontal avec les électrodes sur les côtés (aux positions 3 heures et 9 heures). Cela évite l"accumulation de bulles sur les électrodes.
Installation verticale – l"installation verticale est acceptable pour un écoulement ascendant, garantissant que le tuyau reste plein.
N"installez jamais avec les électrodes en haut ou en bas – cela pourrait emprisonner des bulles d"air ou des sédiments, provoquant des erreurs de mesure.
Une mise à la terre appropriée est essentielle pour les débitmètres électromagnétiques afin d"éviter les interférences électriques.
Mettez le capteur à la terre – connectez les anneaux de mise à la terre (ou les électrodes de mise à la terre) à une prise de terre appropriée.
Mettez le convertisseur à la terre – assurez-vous que le boîtier du convertisseur est mis à la terre séparément.
Pour les tuyaux en plastique ou revêtus – installez des anneaux de mise à la terre aux deux extrémités du capteur.
Câble de signal – utilisez des câbles blindés dédiés pour la connexion capteur-convertisseur. Gardez le câble aussi court que possible (recommandé <100 m pour le type intégré).
Alimentation – connectez 24VDC ou 220VAC selon le modèle. Vérifiez la description du bornier avant le câblage.
Connexions de sortie – connectez les sorties 4 à 20 mA, impulsions ou RS485 au système de contrôle selon les besoins.
Presse-étoupes – assurez-vous que les presse-étoupes sont correctement scellés pour maintenir l"indice IP65/IP67.
Vérifiez le câblage – vérifiez que toutes les connexions sont sécurisées et correctes.
Allumer – mettre sous tension et vérifier l’écran LCD pour un démarrage normal.
Détection de tuyau vide – confirmez que l’alarme de tuyau vide fonctionne correctement.
Réglage du zéro – avec le tuyau plein et le débit arrêté, effectuez l"étalonnage du zéro via le menu du convertisseur.
Réglage de la plage – définissez la plage de débit en fonction des exigences de votre processus.
Vérifiez les lectures – comparez la lecture du débit avec une mesure de référence si possible.
Erreur | Conséquence | Solution |
|---|---|---|
Installation à un point haut du pipeline | Bulles d"air emprisonnées, provoquant des lectures instables | Installer en point bas ou dans une canalisation verticale ascendante |
Électrodes en haut ou en bas | Des bulles ou des sédiments interfèrent avec la mesure | Orienter les électrodes sur les côtés (3h et 9h) |
Conduites droites insuffisantes | Distorsion du profil de débit, affectant la précision | Assurer ≥5D en amont et ≥3D en aval |
Mauvaise mise à la terre | Bruit du signal et lectures instables | Connectez correctement les anneaux de mise à la terre et la terre. |
Mesure de fluides non conducteurs | Aucune sortie de signal | Vérifier la conductivité du fluide >20μS/cm |
Serrage excessif des boulons de bride | Dommages ou fuite du revêtement | Serrer uniformément au couple recommandé |
L"installation d"un débitmètre électromagnétique tel que le HFM100 nécessite une attention particulière à la position du tuyau, à l"orientation des électrodes, à la mise à la terre et aux exigences relatives aux tuyaux droits. Le respect de ces directives garantit une mesure de débit précise et fiable ainsi qu’une stabilité à long terme. Si vous avez besoin d"aide pour sélectionner le matériau de revêtement, le type d"électrode ou la méthode d"installation adaptée à votre application spécifique, contactez-nous pour une assistance technique gratuite.
