Comment installer correctement un indicateur de niveau magnétique ?

Les indicateurs de niveau magnétiques sont largement utilisés dans les applications de contrôle de processus pétrochimiques, métallurgiques et industriels, en particulier dans les environnements à haute température et haute pression. Mais une installation incorrecte peut entraîner de fausses lectures, des flotteurs collés ou même des dommages matériels. Alors, quelle est la bonne façon d’installer un indicateur de niveau magnétique comme le HYM‑UZ ? Ce guide vous guide à travers les étapes clés et les meilleures pratiques.

Pourquoi choisir l"indicateur de niveau magnétique HYM‑UZ ?

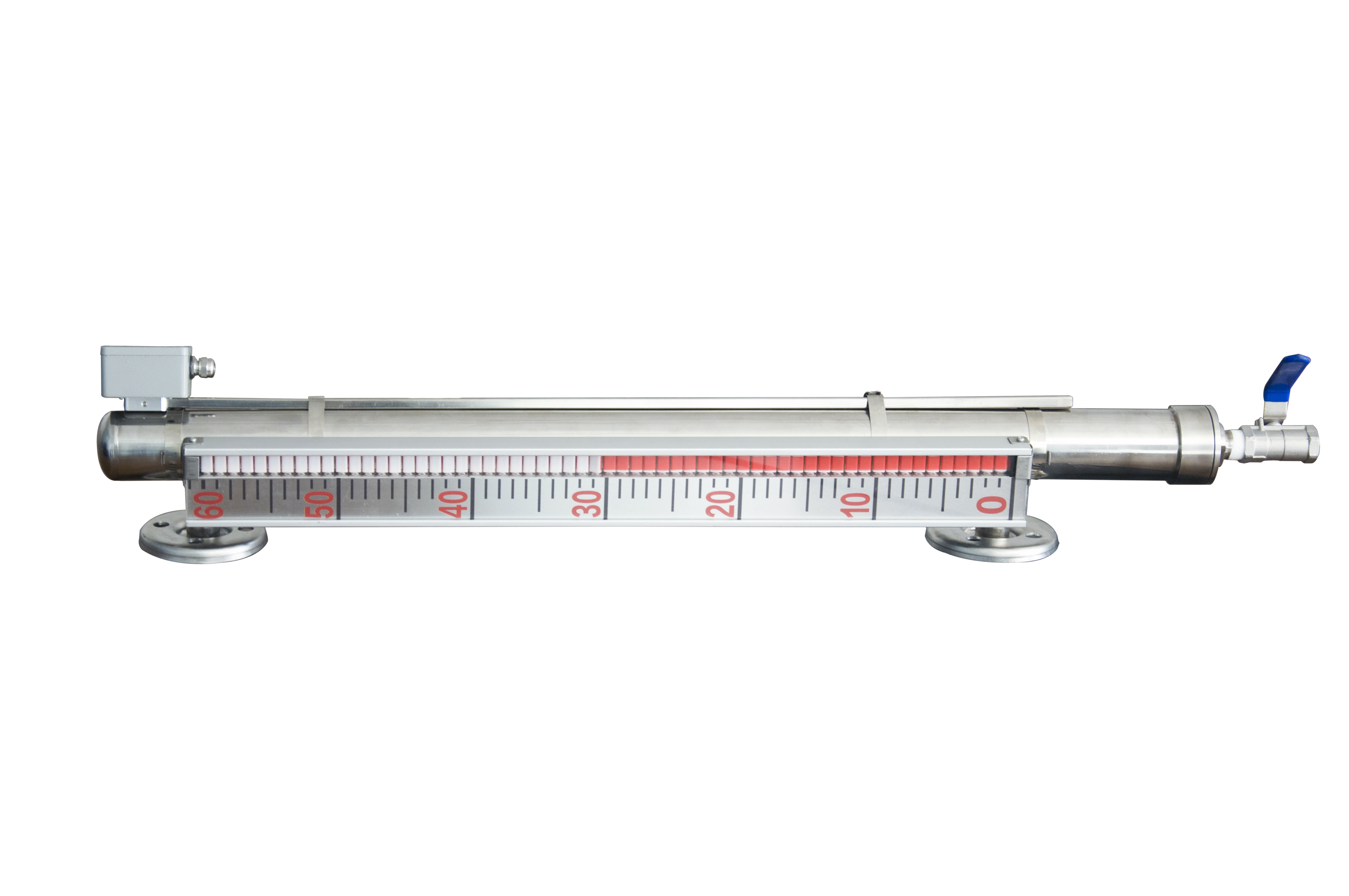

L"HYM‑UZ se compose d"une chambre reliée au réservoir via des tuyaux de dérivation, avec un flotteur équipé d"un aimant qui monte et descend avec le niveau du liquide. Ce mouvement fait basculer les drapeaux magnétiques rouge/blanc pour fournir une indication claire et visuelle du niveau – rouge pour le liquide, blanc pour l"espace vapeur. Les principales fonctionnalités incluent :

• Large plage de mesure – 200 mm à 10 000 mm

• Haute précision – ±10 mm

• Large plage de température – –150°C à 400°C

• Capacité de pression – jusqu"à 10,0 MPa

• Plusieurs options de matériaux – 304, 316L, PE, PP, UPVC, doublé PTFE et personnalisés

• Transmetteur en option – 4‑20 mA, RS485 ou HART pour la surveillance à distance

• Types spéciaux disponibles : versions anticorrosion, antidéflagrantes, à enveloppe de vapeur et basse température

Guide d"installation étape par étape

1. Vérifications préalables à l"installation

• Vérifiez le modèle – confirmez que le matériau de la chambre, le flotteur et les raccords de processus correspondent aux exigences de votre commande et de votre application.

• Vérifiez le flotteur – assurez-vous que le flotteur se déplace librement à l’intérieur de la chambre. Retirez tout matériau d"emballage ou bouchons de protection avant l"installation.

• Inspectez les drapeaux – assurez-vous que les drapeaux magnétiques rouge/blanc tournent doucement et ne sont pas coincés.

2. Montage de la chambre

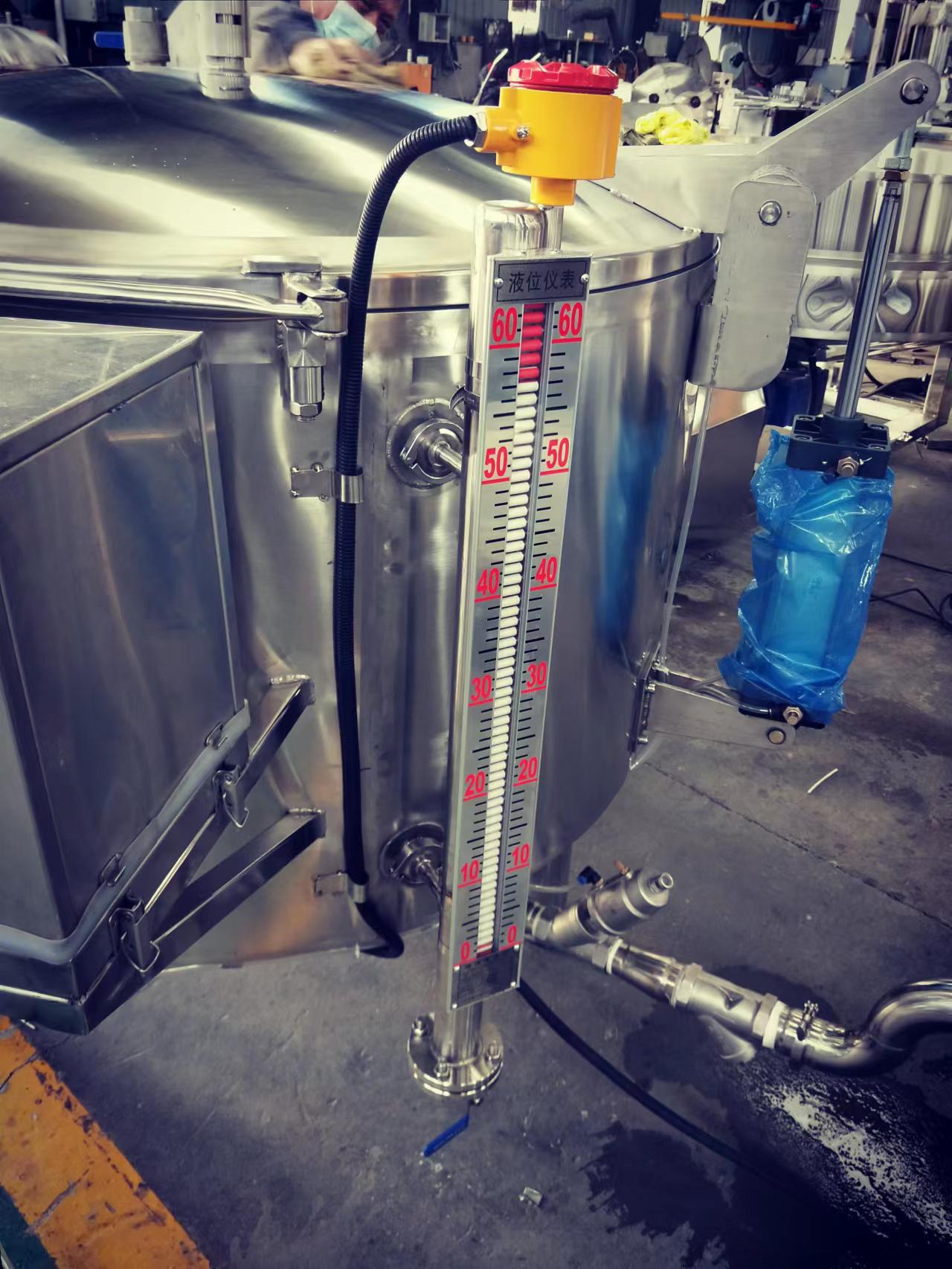

• Montage vertical – la chambre doit être installée verticalement (à ±2° près) pour garantir que le flotteur se déplace librement.

• Tuyauterie de dérivation – connectez les tuyaux de dérivation supérieur et inférieur au réservoir. La connexion supérieure doit retourner à l’espace vapeur et la connexion inférieure à l’espace liquide.

• Vannes d"isolement – ​​installez des vannes d"isolement entre le réservoir et la chambre. Cela permet l"entretien et le nettoyage sans vidanger le réservoir.

• Pour les modèles à chemise de vapeur – connectez l"entrée et la sortie de vapeur pour les applications chauffées afin d"éviter la solidification du fluide.

3. Installation du flotteur

• Orientation du flotteur – installez le flotteur avec l"extrémité de l"aimant tournée vers le haut (marquée sur le corps du flotteur). Une installation inversée entraînera l’affichage d’un niveau incorrect par l’indicateur.

• Insertion douce – insérez le flotteur lentement dans la chambre pour éviter les dommages causés par les chocs. Ne laissez jamais tomber le flotteur.

• Pour les modèles montés sur le dessus – utilisez un fil de guidage ou une tige pour garantir que le flotteur pénètre droit dans la chambre.

4. Connexions de processus

• Connexions à bride – alignez les brides, installez les joints et serrez les boulons uniformément selon un motif croisé. Matériau de joint recommandé : PTFE ou graphite pour la résistance chimique.

• Connexions filetées – appliquez du ruban PTFE sur les filetages mâles et serrez au couple recommandé. Ne serrez pas trop.

• Connexions Tri-clamp – utilisez des joints et des colliers appropriés, garantissant une étanchéité sûre et sans fuite.

5. Installation de l"émetteur (facultatif)

• Montez le transmetteur de niveau magnétique HYM880 (ou équivalent) sur la chambre.

• Connectez le signal de sortie (4‑20 mA, RS485 ou HART) au système de contrôle.

• Assurez-vous que le presse-étoupe est correctement scellé, en particulier pour les modèles antidéflagrants.

• Calibrez le transmetteur en fonction des paramètres de plage et de densité.

6. Mise en service du système

• Ouvrez lentement les vannes d"isolement pour permettre au liquide de pénétrer dans la chambre. Une pressurisation soudaine peut endommager le flotteur.

• Observez les drapeaux magnétiques : ils devraient se retourner doucement à mesure que le niveau de liquide augmente.

• Vérifiez les fuites à tous les points de connexion.

• Pour la sortie à distance, vérifiez que le signal correspond à la lecture visuelle.

• Ajustez le zéro et l"échelle si nécessaire à l"aide des paramètres intégrés du transmetteur.

Erreurs courantes pour éviter

Exemple d"application réelle

Une usine chimique avait besoin d"une indication de niveau fiable pour un réacteur à haute température (250 °C) contenant de l"acide corrosif. Ils ont installé l"HYM‑UZ avec une chambre de 316 L, un flotteur revêtu de PTFE et une option à chemise de vapeur pour empêcher la cristallisation du milieu. La chambre a été montée verticalement avec des vannes d"isolement et reliée au réservoir via des brides DN50. Un transmetteur HYM880 avec sortie HART 4‑20 mA a été ajouté pour la surveillance à distance. Après la mise en service, le système a fourni des lectures de niveau stables et précises sans problème de maintenance pendant plus de deux ans, même dans des conditions de température élevée et corrosives.

Pensées finales

Une installation correcte d"un indicateur de niveau magnétique est essentielle pour une mesure de niveau précise et fiable et une longue durée de vie. Vérifiez toujours l"orientation du flotteur, montez la chambre verticalement et utilisez les matériaux adaptés à votre application. Si vous ne savez pas quel modèle HYM‑UZ convient à votre procédé – que vous ayez besoin d"une version standard, d"un type basse température ou d"une option à chemise de vapeur – contactez-nous pour une aide gratuite à la sélection.

Besoin d"un indicateur de niveau magnétique fiable pour votre prochain projet ? Vérifiez les spécifications HYM‑UZ ou demandez un devis dès aujourd’hui.

— L"équipe d"ingénierie de Hangjia
