Un compteur à turbine peut-il être hygiénique ?

Lorsqu"il s"agit de mesurer le débit de liquides dans des secteurs tels que l"agroalimentaire, la fabrication pharmaceutique ou la biotechnologie, « hygiénique » n"est pas qu"un mot à la mode : c"est une exigence stricte. Vous avez besoin d’instruments non seulement précis, mais également faciles à nettoyer, résistants à la corrosion et exempts d’endroits où des bactéries ou des résidus peuvent se cacher.

Alors, un débitmètre à turbine – en particulier le HFM900 – peut-il vraiment répondre à ces normes d"hygiène ? Examinons de plus près les spécifications réelles du produit.

Conçu pour les liquides propres et à faible viscosité

Le transmetteur de débit à turbine HFM900 fonctionne selon le principe de l"équilibre des moments. Son capteur a une structure simple, est léger et offre une haute précision et une bonne répétabilité. Selon le manuel, il convient à la mesure de canalisations fermées contenant des liquides qui ne corrodent pas l"acier inoxydable (1Cr18Ni9Ti, 2Cr13), le corindon (Al₂O₃) ou le carbure cémenté et, surtout, des liquides sans fibres, particules ou autres impuretés.

Cela le rend intrinsèquement compatible avec de nombreux milieux propres trouvés dans des environnements hygiéniques, tels que l"eau purifiée, les sirops, les solvants et certains ingrédients liquides.

Compatibilité des matériaux – un facteur d"hygiène clé

Pour qu"un débitmètre soit considéré comme hygiénique, les matériaux mouillés doivent résister à la corrosion et ne pas contaminer le produit. Le HFM900 utilise :

• Acier inoxydable 1Cr18Ni9Ti – un acier inoxydable austénitique courant offrant une bonne résistance à la corrosion.

• Roulements en alliage dur – qui améliorent la résistance à l’usure sans compromettre la précision.

• Corindon (Al₂O₃) et carbure cémenté – inertes et durables.

Alors que l"acier inoxydable 316L est souvent préféré pour les applications hygiéniques haut de gamme, les matériaux du HFM900 constituent déjà une base solide pour de nombreux processus sanitaires. Pour des exigences particulières, le manuel indique explicitement que les commandes personnalisées peuvent être négociées.

Facile à nettoyer ? Regardez la structure

Un débitmètre hygiénique doit permettre un démontage et un nettoyage faciles – soit CIP (nettoyage sur place) ou SIP (vapeur sur place). Les caractéristiques du HFM900 :

• Une structure de type butée en alliage dur, ferme et pratique à démonter.

• Une turbine accessible pour l’inspection et le nettoyage.

• Un intérieur du boîtier lisse (le manuel souligne que la paroi intérieure doit être lisse et propre, sans bosses ni tartre).

Notez cependant que les connexions filetées (G1/2, G1, etc.) peuvent présenter de petites crevasses. Pour les applications hygiéniques exigeantes, vous souhaiterez peut-être demander des connexions tri-clamp (DIN ou SMS) au lieu de filetages ou de brides standard. Le fabricant est ouvert à des formes spéciales par commande.

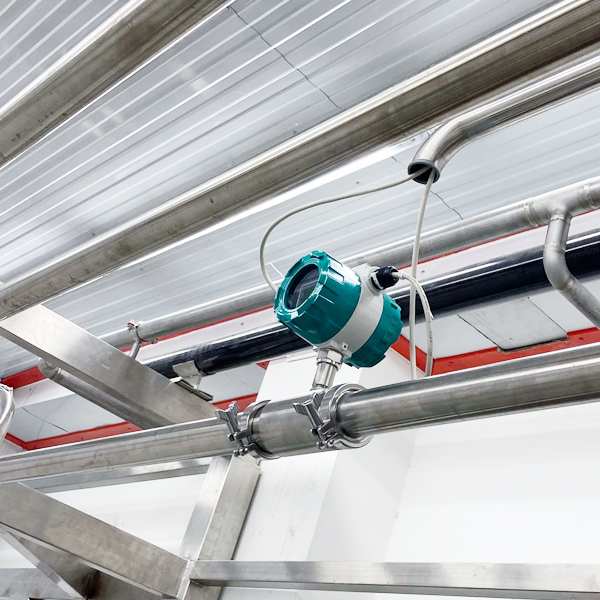

Considérations d"installation pour les systèmes hygiéniques

Le HFM900 peut être installé horizontalement ou verticalement (avec flux ascendant). Pour maintenir l’hygiène et l’intégrité des mesures :

• Évitez les zones mortes – Les joints ne doivent pas dépasser dans le tuyau.

• Exigences relatives aux tuyaux droits – 20× diamètre nominal en amont, 5× en aval.

• Pas de bulles ni de gaz – Le liquide doit remplir complètement le tuyau.

• Filtres recommandés – Pour les fluides contenant des impuretés (20 à 60 mesh), qui protègent également la turbine.

Si le fluide contient du gaz libre, un dégazeur doit être ajouté. Cela garantit que la mesure reste stable et que le système reste propre.

Sortie et surveillance – Hygiène ne signifie pas électronique compromise

Le HFM900 offre :

• Sortie fréquence, 4-20 mA ou RS485.

• Un affichage local avec rétroéclairage, affichant le débit instantané, le débit total et le débit.

• Menu utilisateur avec protection par mot de passe (par défaut 2010), paramètres de fréquence de coupure et plusieurs segments d"étalonnage.

L"électronique est logée séparément et la distance de transmission peut atteindre jusqu"à 1 000 m. Pour une installation en extérieur, une imperméabilisation est requise – essentielle pour les environnements soumis à un lavage à l’eau.

Là où il excelle et où la prudence est de mise

Bon pour :

• Liquides propres (eau, sirops légers, solvants, huiles à faible viscosité <5×10⁻⁶ m²/s).

• Applications nécessitant une précision de ±0,5 % ou ±1,0 %.

• Systèmes nécessitant un démontage facile pour un nettoyage manuel.

• Plage de température : -20℃ à +120℃ (moyen), -20℃ à +55℃ (ambiante).

Attention aux normes d"hygiène élevées :

• Une viscosité >5×10⁻⁶ m²/s nécessite un réétalonnage avec le liquide réel.

• Les fibres ou les particules peuvent endommager la roue ou les roulements – une pré-filtration est indispensable.

• Les connexions filetées peuvent retenir les résidus ; pensez à demander des brides ou des colliers sanitaires.

L’essentiel : peut-il être hygiénique ?

Oui, avec des pratiques de personnalisation et d’installation appropriées. Le transmetteur de débit à turbine HFM900 offre une conception simple et nettoyable, des matériaux résistants à la corrosion et une flexibilité pour les commandes spéciales. Pour les applications agroalimentaires et pharmaceutiques exigeantes, précisez :

• Raccords Tri-Clamp ou brides sanitaires.

• Pièces en contact avec le produit en acier inoxydable électropoli.

• Joints haute température (si nécessaire).
