Votre transmetteur de pression ruine-t-il votre produit ?

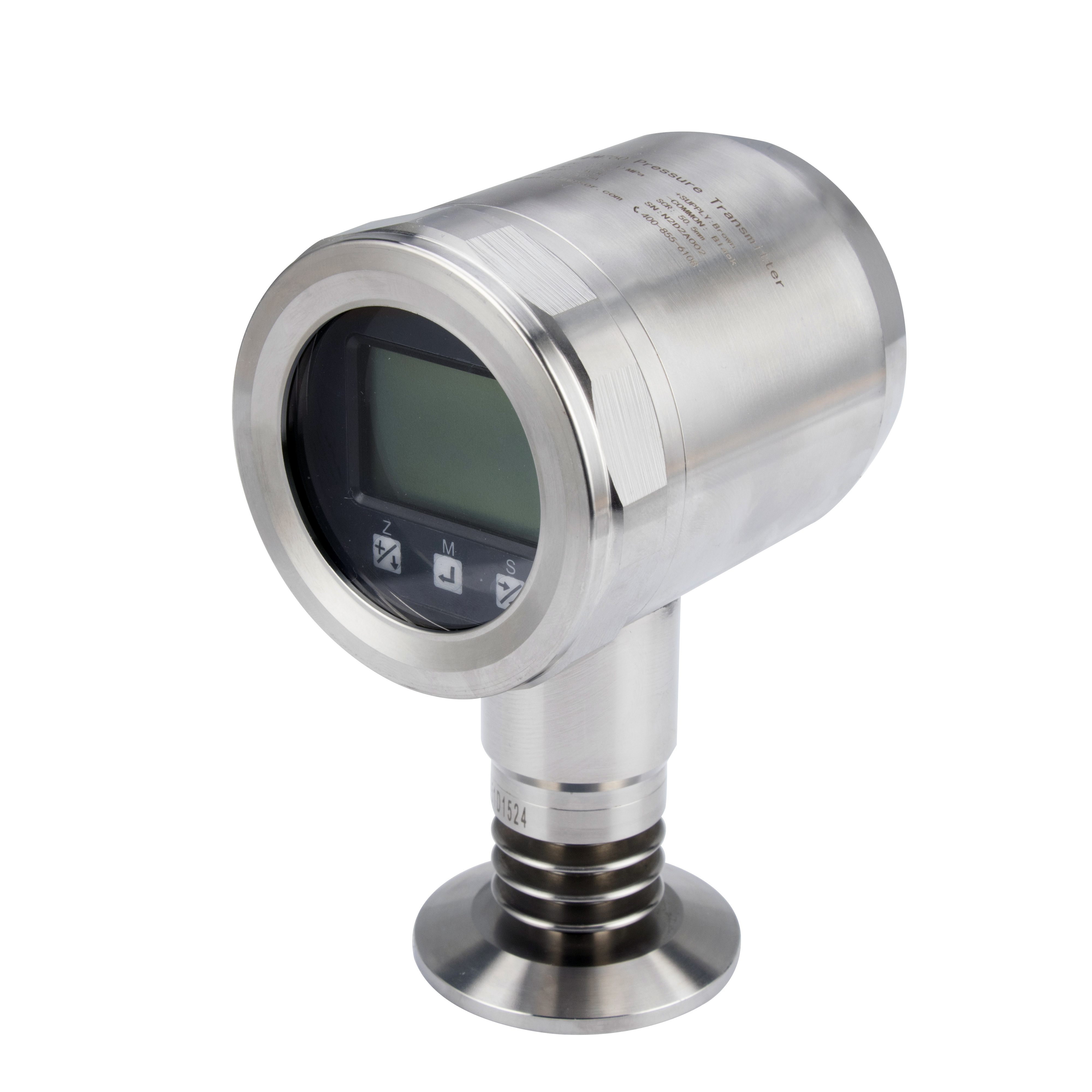

Le transmetteur de pression sanitaire HPM760 est conçu pour les industries alimentaires, des boissons, pharmaceutiques et biotechnologiques où la propreté et la fiabilité sont essentielles. Son diaphragme affleurant, sa construction entièrement en acier inoxydable et ses ailettes de refroidissement en option le rendent idéal pour mesurer la pression ou le niveau dans des milieux visqueux, collants ou à haute température. Une installation correcte garantit des lectures précises et une longue durée de vie.
1. Avant l"installation – Que vérifier
Vérifiez la connexion au processus – Le HPM760 prend en charge Tri‑clamp (K252, K505, K640), DIN 11851 (KD40, KD50), SMS (KS112, KS2) et DRD (KDRD). Assurez-vous que le raccord correspond à votre pipeline.
Sélectionnez le matériau de membrane approprié – Standard 316L pour la plupart des aliments et produits chimiques doux ; Hastelloy C ou Tantale pour les acides agressifs.
Vérifiez la température du fluide – L’unité standard fonctionne jusqu’à 80°C. Pour des températures plus élevées, ajoutez des ailettes de refroidissement (3 ailettes pour ≤140°C, 5 ailettes pour ≤180°C). Choisissez également un liquide de remplissage approprié (huile de silicone haute température jusqu"à 320°C).
Confirmez le signal de sortie – 4‑20 mA (deux fils), 4‑20 mA+HART ou 0‑10 V (trois fils). Assurez la compatibilité avec votre système de contrôle.
2. Étapes d"installation
Étape 1 : Monter l"émetteur
Installez le transmetteur verticalement ou horizontalement avec le diaphragme face au débit. Évitez de monter avec la connexion électrique pointant vers le haut pour empêcher la pénétration de l"humidité.
Utilisez une pince sanitaire (par exemple, Tri‑clamp) pour sécuriser la connexion. Ne serrez pas trop – suivez les spécifications de couple du fabricant du joint.
Étape 2 : Raccordement électrique
Pour le connecteur M12×1 (code de commande C5 ou C5X), câblez selon le tableau ci-dessous :
Type de sortie | Broche 1 (marron) | Broche 2 (blanche) | Broche 3 (bleue) |
|---|---|---|---|
4‑20 mA (2 fils) | +V puissance | non utilisé | 0V / +SORTIE |
0 à 10 V (3 fils) | +V puissance | +Signal SORTIE | GND |
Utilisez un câble blindé pour les longues distances afin d"éviter les interférences électromagnétiques.
Étape 3 : Allumez et vérifiez
Mettez sous tension (8 à 30 V CC pour 4 à 20 mA, 12 à 30 V CC pour 0 à 10 V). L"affichage numérique sur site (Y6 ou Y7) doit s"allumer et afficher une lecture de pression.
Vérifiez la dérive nulle. Si la lecture n"est pas nulle sans pression, effectuez un simple réglage du zéro via le potentiomètre interne (le cas échéant) ou corrigez-la dans votre automate.
Étape 4 : Test dans les conditions du processus
Ouvrez lentement la vanne de procédé pour éviter les pics de pression. Comparez la pression affichée avec une jauge de référence pour confirmer l"exactitude.
3. Applications courantes et notes d"installation
Application | Configuration recommandée | Conseil d"installation |
|---|---|---|
Niveau du réservoir de lait/yaourt | Tri-clamp K505, 316L, 4-20 mA | Monter au fond du réservoir, mettre à zéro la pression hydrostatique avant le remplissage. |
Pasteurisateur de jus | Ailettes de refroidissement (T3 ou T5), 4‑20 mA+HART | Placer en amont de l"échangeur de chaleur pour une pression différentielle précise du filtre. |
Bioréacteur pharmaceutique | Électropolissage (EP), huile de silicone haute température (HS) | Assurez-vous que le diaphragme affleure l’intérieur du réservoir – pas de zones mortes. |
Pipeline sirop/miel | K640 Tri-clamp (2″), 316L | Installer avec le diaphragme orienté vers le bas pour éviter les bulles d"air. |
4. Guide rapide de dépannage
Problème | Cause probable | Solution |
|---|---|---|
Pas de sortie / affichage sombre | Problème d"alimentation ou polarité inversée | Vérifiez le câblage. L"appareil est doté d"une protection contre l"inversion de polarité (aucun dommage, juste inopérant). |
Lecture erratique | Air emprisonné devant le diaphragme | Réinstallez-le avec le diaphragme incliné ou purgez le système. |
La lecture dérive avec le temps | Changement de température au-delà de la plage de compensation | Ajoutez des ailettes de refroidissement ou remplacez le liquide de remplissage par de l"huile haute température. |
Colmatage/collage | Mauvais type de connexion (fileté au lieu de sanitaire) | Remplacez par Tri‑clamp ou un autre raccord encastré. |
5. Conseils d"entretien
CIP (Clean-in-Place) – Le diaphragme affleurant et la surface lisse en 316L permettent un nettoyage facile. Pas besoin de retirer l"émetteur.
Vérification périodique du zéro – Tous les 6 mois, isolez le processus, évacuez-le dans l"atmosphère et vérifiez la lecture du zéro. Recalibrez si nécessaire.
Inspectez le joint – Remplacez le joint sanitaire chaque année ou si une fuite est observée.
Conclusion
Le transmetteur de pression sanitaire HPM760 offre une mesure fiable et hygiénique de la pression et du niveau pour les applications alimentaires, laitières, boissons et pharmaceutiques. En suivant les procédures d"installation correctes (en choisissant le bon raccordement au procédé, en effectuant un câblage soigné et en prenant en compte la compensation de température), vous pouvez garantir des lectures précises et une stabilité à long terme.
Pour des configurations personnalisées (ailettes de refroidissement, matériau du diaphragme, électropolissage), contactez notre équipe.
