Comment installer correctement un pressostat ?

Les pressostats sont essentiels pour surveiller et contrôler la pression dans les systèmes hydrauliques, pneumatiques et industriels. Mais une installation incorrecte peut entraîner de fausses commutations, des lectures instables ou même une panne d"équipement. Alors, quelle est la bonne façon d’installer un pressostat comme le pressostat intelligent HPM560 ? Ce guide vous guide à travers les étapes clés et les meilleures pratiques.

Pourquoi choisir le pressostat intelligent HPM560 ?

Le HPM560 est un pressostat entièrement électronique doté d"un capteur piézorésistif en silicium et d"un diaphragme isolé. Il combine la mesure de pression, l"affichage, la sortie et le contrôle dans une seule unité compacte. Les principales fonctionnalités incluent :

• Large plage de pression – de -100 kPa à 60 MPa

• Haute précision – ≤±0,5 % FS

• Affichage LED 4 bits – lecture claire sur site

• Sorties de commutation doubles – PNP/NPN sélectionnables, capacité de charge jusqu"à 1,2 A

• Sortie analogique – 4-20 mA pour la surveillance à distance

• Réponse rapide – temps de réponse <4 ms

• Longue durée de vie du commutateur – > 1 million de cycles

• Protection IP65 – adaptée aux environnements industriels

• Large plage de température – température moyenne de -25°C à 80°C

Guide d"installation étape par étape

1. Vérifications avant l"installation

• Vérifiez le modèle – confirmez que la plage de pression, le type de sortie (PNP/NPN) et le raccordement au processus correspondent à votre application.

• Inspectez l’appareil – vérifiez tout dommage visible sur le boîtier, l’écran ou le filetage.

• Lisez le manuel – examinez le schéma de câblage et les instructions de réglage des paramètres.

2. Sélectionnez le bon emplacement de montage

• Vibrations – évitez les endroits soumis à des vibrations excessives. Le HPM560 peut résister à des vibrations de 10 g, mais de fortes vibrations prolongées peuvent affecter la précision.

• Température – maintient la température ambiante entre -25 °C et 80 °C. Évitez les sources de chaleur directes.

• Accessibilité – montez le commutateur là où l’écran est facile à lire et les touches sont accessibles pour le réglage des paramètres.

• Compatibilité des supports – assurez-vous que le matériau en contact avec le produit (acier inoxydable 304) est compatible avec votre support.

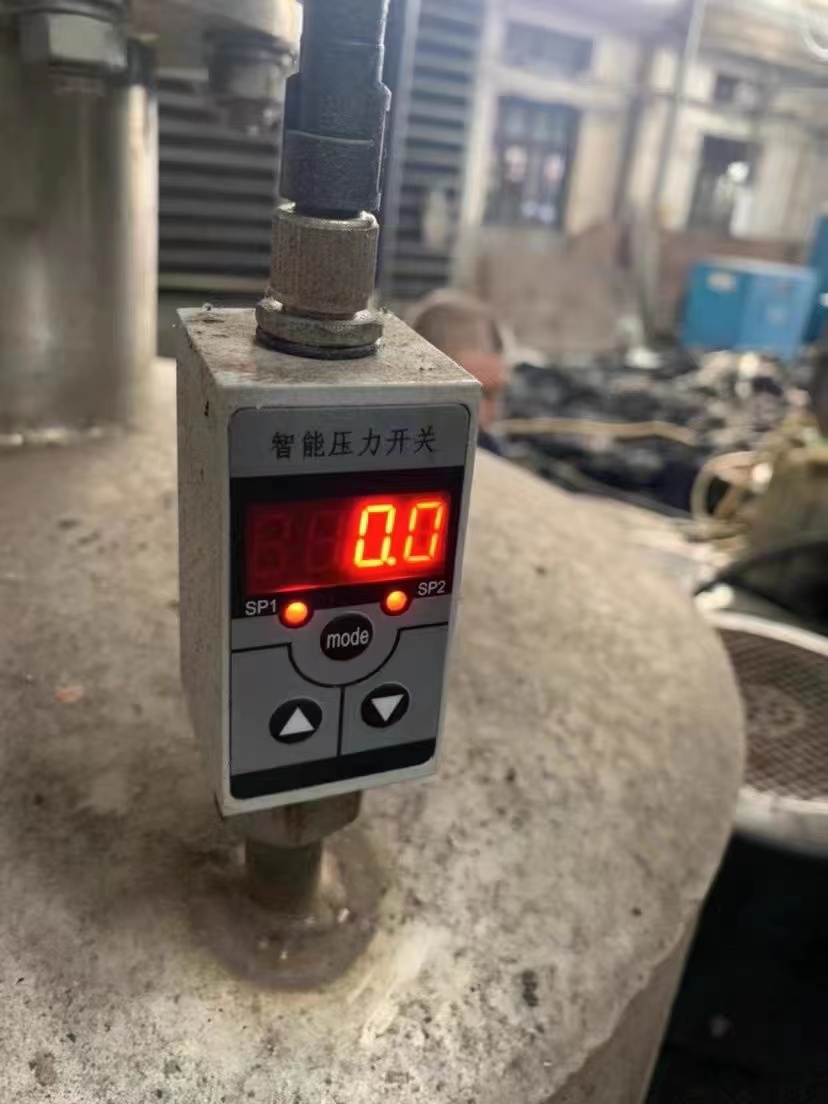

3. Installation mécanique

• Raccord fileté – le raccord process standard est fileté. Appliquez du ruban PTFE ou du mastic sur le filetage mâle, en laissant les deux premiers filetages propres pour éviter toute contamination.

• Serrage – utilisez une clé sur les méplats hexagonaux de l"interrupteur, jamais sur le boîtier. Serrez fermement mais sans trop serrer.

• Orientation – montez l"interrupteur avec l"entrée de câble orientée vers le bas pour empêcher la pénétration de l"humidité.

4. Connexion électrique

Le HPM560 offre trois options de câblage. Reportez-vous au guide de commande pour votre configuration spécifique :

• Connecteur M12 standard à 4 broches – l"affectation des broches varie selon le type de sortie. Consultez le schéma de câblage sur l"étiquette du produit.

• Sortie de câble – utilisez un câble blindé pour la sortie analogique afin de minimiser le bruit électrique.

• Important – débranchez toujours l’alimentation avant le câblage. Connectez l"alimentation (24 V CC) en respectant la polarité.

5. Paramétrage des paramètres

• Définir les points de commutation – utilisez les touches avant pour définir les valeurs de commutation supérieure et inférieure. Les valeurs peuvent être définies n’importe où, de l’échelle zéro à la pleine échelle.

• Sélectionnez le type de sortie – choisissez PNP ou NPN en fonction de votre système de contrôle.

• Ajustez le temps de retard – réglez le délai de commutation pour éviter les vibrations dans les applications bruyantes.

• Testez les paramètres – appliquez une pression et vérifiez que les indicateurs LED et les sorties de commutation répondent correctement.

6. Mise en service du système

• Mettez lentement le système sous pression et surveillez l’affichage.

• Vérifiez l"action de commutation aux points prédéfinis.

• Vérifiez la linéarité de la sortie analogique (4-20 mA).

• Testez le système dans des conditions de fonctionnement normales.

Erreurs courantes pour éviter

Pensées finales

L"installation d"un pressostat tel que le pressostat intelligent HPM560 est simple lorsque vous suivez les procédures correctes. Vérifiez toujours votre modèle, montez-le correctement, câblez-le correctement et testez-le minutieusement avant de le mettre en service. Si vous avez besoin d"aide pour sélectionner le pressostat adapté à votre application – que vous ayez besoin d"une sortie PNP ou NPN, d"une plage de pression spécifique ou de paramètres personnalisés – contactez-nous pour une assistance technique gratuite.

Besoin d"un pressostat fiable pour votre prochain projet ? Vérifiez les spécifications du HPM560 ou demandez un devis dès aujourd"hui.
