Les transmetteurs de pression différentielle sont essentiels pour mesurer le débit, le niveau et la pression de liquides, de gaz ou de vapeur dans des industries telles que le pétrole, la chimie, l'énergie et l'acier. Mais une mauvaise installation peut entraîner des lectures inexactes, une dérive ou même des dommages matériels. Alors, quelle est la bonne façon d'installer un transmetteur de pression différentielle haute performance comme le transmetteur de pression différentielle en silicium monocristallin HPM82 ? Ce guide vous guide à travers les étapes clés et les bonnes pratiques
Le HPM82 utilise un capteur en silicium monocristallin MEMS avec compensation intelligente de pression statique et de température. Les principaux avantages comprennent :
Large plage : de –1 kPa à 1 kPa (S1) ou de –6 kPa à 6 kPa (S2), avec un rapport de variation de 3:1.
Haute précision : ±0,1 % pour TD 1:1, ±0,1 % × TD pour une résolution plus élevée.
Construction robuste : boîtier en alliage d"aluminium IP66, plusieurs matériaux résistants à la corrosion (316L, Hastelloy C, tantale, diaphragme plaqué or).
Sortie flexible : 4‑20 mA avec protocole HART.
Options antidéflagrantes : Ex db IIC T4…T6 et Ex ia II CT6.
Convivial : écran LCD rétroéclairé à 5 chiffres, trois boutons locaux pour le réglage sur site.
Choisissez un emplacement éloigné des vibrations, de la chaleur directe et des vapeurs corrosives.
Température ambiante pour usage général : –40 à 85°C (pour le remplissage d"huile fluorocarbonée : –10 à 60°C).
Assurez-vous que le transmetteur est facilement accessible pour l’entretien et la lecture de l’affichage.
Le HPM82 peut être monté verticalement ou horizontalement à l"aide du support de 2 pouces fourni (tablette ou support à angle droit).
Pour la mesure du débit de liquide, de gaz ou de vapeur : montez le transmetteur sous la plaque à orifice ou l"élément de débit pour maintenir les lignes d"impulsion inondées de liquide et éviter les bulles de gaz.

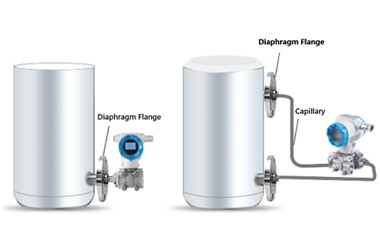

Pour la mesure de niveau (réservoir ouvert) : Monter le côté basse pression ventilé vers l"atmosphère, le côté haute pression relié au fond du réservoir.
Pour la mesure de niveau (réservoir fermé) : Raccordez les côtés haute et basse pression. Utilisez des pots de condensats pour le service vapeur.
Gardez les lignes d"impulsion aussi courtes que possible, avec une pente d"au moins 1:10 vers le bas depuis les prises de procédé jusqu"au transmetteur.
Utilisez le même diamètre et la même longueur pour les côtés haute et basse pression afin de minimiser les erreurs différentielles.
Installez des vannes d"isolement (par exemple, des collecteurs à trois ou cinq vannes) pour permettre le réglage du zéro et le retrait du transmetteur sans arrêter le processus.
Utilisez un câble à paire torsadée blindé. Connectez le blindage à la terre à une seule extrémité.
Pour la communication HART, assurez-vous d"une résistance de charge d"au moins 250 Ω dans la boucle.
Alimentation : DC 10,5-45 V pour service général ; DC 10,5–26 V pour les versions à sécurité intrinsèque/antidéflagrantes.
Entrée de câble : filetage femelle M20×1,5. Utilisez des presse-étoupes antidéflagrants pour les zones dangereuses.
Après l"installation et avant la mise sous pression, purgez les deux ports de pression à l"atmosphère (pour la jauge DP) et ajustez le zéro à l"aide des trois boutons locaux ou d"un communicateur HART.
Le zéro et l"échelle peuvent être migrés dans une plage de ±20 % de la plage maximale à l"aide du logiciel de configuration ou du terminal portable.
Le protocole HART permet le réglage du zéro/de l"échelle à distance et la sélection de la sortie racine carrée pour la mesure du débit.
Ouvrir lentement les vannes d"isolement. N’ouvrez jamais brusquement les vannes côté haut et bas – utilisez d’abord la vanne d’équilibrage.
Vérifiez les fuites à toutes les connexions.
Surveillez l’écran LCD pour des lectures stables. Pour les applications de flux, activez la sortie racine carrée si ce n’est déjà fait.
Erreur | Conséquence | Solution |
|---|---|---|
Montage du transmetteur au-dessus du procédé pour gaz humide/vapeur | Le condensat s"écoule, provoquant des erreurs de mesure | Monter en dessous ou utiliser des pots de condensat |
Utilisation de lignes d"impulsion de différentes longueurs | Erreurs de pression statique | Gardez les deux lignes identiques |
Oublier d"ouvrir la vanne d"égalisation avant de retirer le transmetteur | Dommages causés par la surpression au capteur | Suivez toujours la procédure du collecteur à trois vannes |
Ne pas mettre le bouclier à la terre | Bruit et lectures instables | Bouclier de terre à une extrémité |
Dépassement de la pression statique nominale (16 MPa pour HPM82) | Dommages permanents au capteur | Vérifiez la pression du processus avant l"installation |
L"installation correcte d"un transmetteur de pression différentielle en silicium monocristallin tel que le HPM82 garantit des performances fiables, une stabilité à long terme et un fonctionnement sûr. Suivez les directives du fabricant, respectez les conditions du processus et utilisez toujours les matériaux appropriés pour votre support. Si vous avez besoin d"aide pour sélectionner le matériau de membrane ou l"huile de remplissage adapté à votre application spécifique, contactez-nous – nous serons heureux de vous aider.
Besoin d"un transmetteur de pression différentielle fiable pour votre prochain projet ? Vérifiez les spécifications du HPM82 ou demandez un devis dès aujourd"hui.
