Comment installer correctement un transmetteur de pression universel ?

Les transmetteurs de pression universels sont largement utilisés dans les applications industrielles pour mesurer la pression de liquides, de gaz ou de vapeur. Mais une installation incorrecte peut entraîner des lectures inexactes, une dérive du signal ou même des dommages permanents au capteur. Alors, quelle est la bonne façon d’installer un transmetteur de pression universel comme le HPM180 ? Ce guide vous guide à travers les étapes clés et les meilleures pratiques.

Pourquoi choisir le transmetteur de pression universel HPM180 ?

Le HPM180 utilise un noyau de pression en silicium diffusé de haute précision avec un circuit de conditionnement de signal intégré, convertissant les signaux de pression en sorties standard 4-20 mA, 0-5 V ou 0-10 V. Les principales fonctionnalités incluent :

• Large plage de pression – pression relative de -100 kPa à 100 MPa, pression absolue de 0 à 60 MPa

• Haute précision – jusqu"à ±0,1 % FS (personnalisé)

• Options de sortie polyvalentes – 4‑20 mA, 4‑20 mA+HART, 0‑5 V, 0‑10 V

• Connexions de processus multiples – M20×1,5, G1/2 et options personnalisées

• Large compensation de température – de -20°C à 85°C (selon la précision)

• Degrés de protection élevés – IP65 à IP68 disponibles

• Matériaux robustes – acier inoxydable 304 ou 316L, avec différentes options de membrane (316L, titane, tantale, Hastelloy C)

Guide d"installation étape par étape

1. Vérifications préalables à l"installation

• Vérifiez le modèle – confirmez que la plage de pression, le signal de sortie et le raccordement au processus correspondent à votre application.

• Inspectez le transmetteur – vérifiez tout dommage visible sur le boîtier, le filetage ou le connecteur électrique.

• Confirmez la compatibilité du support – assurez-vous que les matériaux en contact avec le fluide (diaphragme, joint torique) sont compatibles avec votre support.

2. Sélectionnez le bon emplacement de montage

• Vibrations – évitez les endroits soumis à des vibrations excessives. Le HPM180 peut supporter jusqu"à 10 g de vibrations, mais de fortes vibrations prolongées peuvent affecter la précision.

• Température – maintient les températures ambiantes et moyennes dans les plages spécifiées. Ambiante : -40°C à 85°C ; Moyenne : -40°C à 125°C.

• Accessibilité – montez le transmetteur à un endroit facile d"accès pour la maintenance et la lecture.

• Orientation – pour les fluides liquides, installez le transmetteur sous le point de prélèvement pour maintenir la ligne d"impulsion inondée. Pour les médias gazeux, installez-le au-dessus du point de robinet.

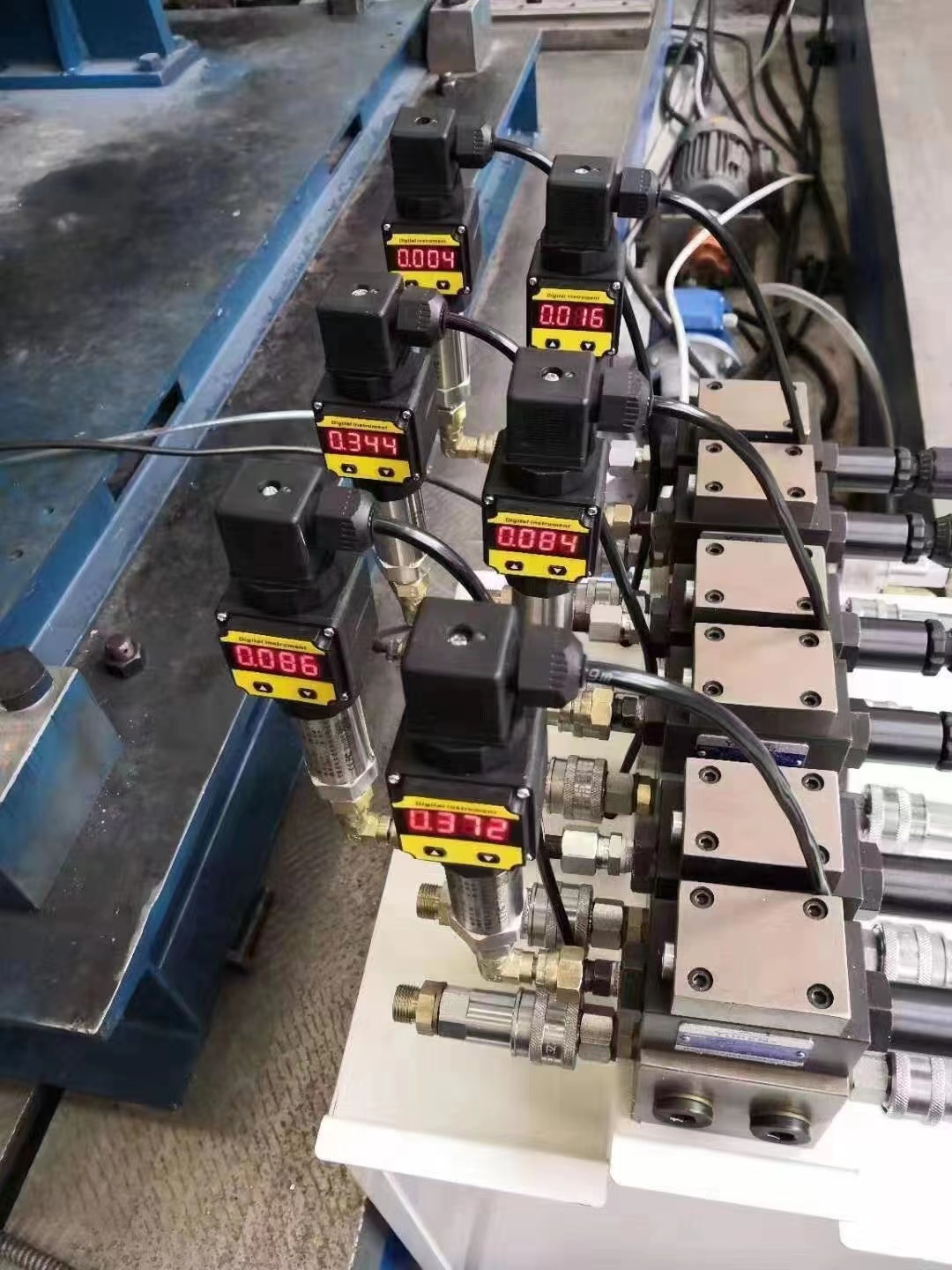

3. Installation mécanique

• Raccordement fileté – appliquez du ruban PTFE ou du produit d"étanchéité pour filetage sur le filetage mâle, en laissant les deux premiers filetages propres pour empêcher la contamination de pénétrer dans le système.

• Serrage – utilisez une clé sur les méplats hexagonaux du port de pression, jamais sur le boîtier. Serrez fermement mais sans trop serrer.

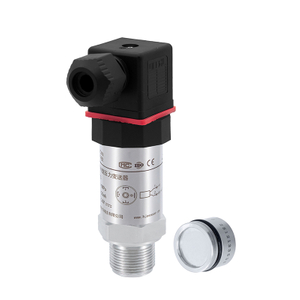

• Pour les applications CIP/SIP – assurez-vous que la surface de la membrane n"est pas endommagée lors de l"installation.

4. Connexion électrique

Le HPM180 offre trois options de câblage. Reportez-vous au guide de commande pour votre configuration spécifique :

• 2 fils 4-20 mA – connectez l"alimentation et le signal sur la même boucle. Alimentation : rouge (+V), noir (0V/+OUT).

• 3 fils 0‑5 V/0‑10 V – lignes d"alimentation et de signal séparées. Alimentation : Rouge (+V), Noir (GND), Signal : Bleu (+OUT).

• Important – débranchez toujours l’alimentation avant le câblage. Assurez-vous que la tension d"alimentation correspond aux exigences du transmetteur (par exemple, 8 à 30 V pour 4 à 20 mA).

5. Mise en service du système

• Mettez lentement le système sous pression et surveillez le signal de sortie.

• Vérifiez la lecture du zéro à la pression atmosphérique.

• Vérifiez la lecture à grande échelle par rapport à un étalon de référence.

• Pour les modèles HART, utilisez un communicateur portatif pour régler le zéro et l"échelle à distance.

Erreurs courantes pour éviter

Pensées finales

L"installation d"un transmetteur de pression universel comme le HPM180 est simple lorsque vous suivez les procédures correctes. Vérifiez toujours votre modèle, montez-le correctement, câblez-le correctement et testez-le minutieusement avant de le mettre en service. Si vous avez besoin d"aide pour sélectionner le signal de sortie, la plage de pression ou le raccord process adapté à votre application, contactez-nous pour une assistance technique gratuite.
