Classifications primaires et conceptions structurelles du débitmètre

Introduction

Pourquoi les débitmètres industriels utilisent-ils des conceptions internes différentes ? Chaque structure répond à des besoins de mesure et à des conditions de fonctionnement spécifiques. Ce guide explore les classifications des débitmètres, les principes de fonctionnement, les différences structurelles et les options d"installation pour vous aider à choisir l"équipement approprié.

Quelles sont les principales classifications des débitmètres ?

Les débitmètres peuvent être classés selon leurs principes de mesure. Cette approche explique comment chaque instrument détecte le mouvement des fluides. Cela révèle également pourquoi différents modèles utilisent des structures internes différentes. Les débitmètres mécaniques reposent sur des composants mobiles. Les modèles électromagnétiques et ultrasoniques utilisent des méthodes de détection non mécaniques. Les compteurs de pression différentielle et les compteurs à vortex mesurent le débit à travers les changements de comportement des fluides. Les compteurs de masse thermique et de Coriolis utilisent le transfert de chaleur ou la dynamique des fluides.

Débitmètres mécaniques

Les débitmètres mécaniques utilisent le mouvement physique pour mesurer le débit de fluide. Les compteurs à turbine et volumétriques en sont des exemples courants. Un débitmètre à turbine contient un rotor à l"intérieur de son tube de mesure. Le fluide en mouvement fait tourner le rotor. Un capteur détecte la rotation et la convertit en signal électrique. Le processeur de signal calcule ensuite le débit. L"équilibre du rotor, la qualité des roulements et la position du capteur influencent la stabilité des mesures.

Les débitmètres volumétriques utilisent une approche différente. Leurs chambres de mesure capturent et libèrent des volumes de fluide connus. Les engrenages internes, rotors ou autres éléments de déplacement créent des cycles de mesure répétés. Un compteur enregistre ces cycles et calcule le volume transféré. Cette conception convient à certaines applications de carburant et d"huile. Il peut également traiter certains fluides dont la viscosité permet un fonctionnement stable de la chambre.

Débitmètres électromagnétiques et ultrasoniques

Les débitmètres électromagnétiques mesurent les liquides conducteurs par induction électromagnétique. Leur structure principale comprend un tube de mesure, des bobines d"excitation, des électrodes, un revêtement et un convertisseur. Le champ magnétique interagit avec le liquide conducteur en mouvement. Les électrodes détectent la tension résultante. Le convertisseur traite ce signal et calcule le débit. Ces compteurs ne comportent aucune pièce de mesure mobile. Ils sont couramment utilisés pour l’eau, les eaux usées et les liquides chimiques compatibles.

Les débitmètres à ultrasons utilisent des ondes sonores pour déterminer la vitesse du fluide. Les modèles à temps de transit comparent les signaux ultrasonores se déplaçant avec et contre le flux. Les modèles Doppler analysent les changements de fréquence provoqués par des particules ou des bulles. Leurs structures comprennent des transducteurs ultrasoniques et une électronique de traitement du signal. Certains modèles se montent directement à l’intérieur des pipelines. D"autres se fixent à l"extérieur de la surface du tuyau.

Débitmètres à pression différentielle et vortex

Les débitmètres à pression différentielle mesurent les changements de pression à travers une restriction. Les éléments principaux courants comprennent les plaques à orifices, les tubes venturi et les buses d"écoulement. Les capteurs de pression mesurent la différence de pression en amont et en aval. Un émetteur convertit ensuite ces informations en signal de débit. Le système nécessite des raccords de pression et des conditions d"installation appropriés.

Les débitmètres à vortex utilisent un corps bluff placé à l"intérieur du passage d"écoulement. Le fluide traversant l’obstruction crée des tourbillons alternés. Un capteur détecte la fréquence résultante. L"électronique calcule le débit à partir de ce signal. Ces compteurs sont utilisés dans des applications appropriées sur les liquides, les gaz et la vapeur. Leurs performances dépendent des conditions d"écoulement et de la qualité de l"installation.

Débitmètres de masse thermique et de Coriolis

Les débitmètres massiques thermiques utilisent le transfert de chaleur pour mesurer le débit massique de gaz. Leurs éléments de détection détectent les changements de température provoqués par le mouvement du gaz. L"électronique convertit ces changements en une lecture de débit massique. Ils sont utilisés pour l"air comprimé, l"azote, le gaz naturel et d"autres gaz compatibles.

Les débitmètres Coriolis utilisent des tubes de mesure vibrants. Le mouvement du fluide modifie la réponse vibratoire grâce aux forces de Coriolis. Les capteurs détectent le mouvement du tube et calculent le débit massique. Certains modèles mesurent également la densité du fluide. Leur construction est plus complexe que celle de nombreux débitmètres de base. Ils sont utiles lorsque la mesure directe de la masse est importante.

Astuce : Lorsque vous comparez les types de débitmètres, commencez par le principe de mesure. Vérifiez ensuite si sa structure convient au fluide et au processus réels.

Comment fonctionnent les différentes structures de débitmètres ?

Comprendre les composants internes rend la classification des débitmètres plus pratique. Deux instruments peuvent mesurer le même milieu mais utiliser des structures différentes. Ces différences influencent la génération, la maintenance et l’installation du signal. Les compteurs à turbine et volumétriques fournissent des exemples utiles. Les deux mesurent le débit de liquide, mais leurs mécanismes internes fonctionnent différemment.

Structure interne du débitmètre à turbine

Un débitmètre à turbine contient généralement un tube de mesure, un rotor, des roulements, un capteur et un processeur de signal. Le fluide pénètre dans le tube de mesure et pousse le rotor. Le rotor tourne à une vitesse liée à la vitesse du fluide. Un capteur de détection détecte chaque rotation et génère des impulsions électriques. Le processeur de signal convertit ces impulsions en lectures de débit.

La conception du rotor joue un rôle important dans les performances de mesure. Un mauvais équilibre peut provoquer des vibrations et des signaux instables. Les matériaux des roulements affectent également la friction et la durée de vie. Certaines conceptions industrielles utilisent des roulements en carbure de tungstène, en rubis ou en céramique. Ces matériaux répondent à différentes conditions de fonctionnement et exigences d"usure.

Le capteur peut utiliser une détection magnétorésistive ou inductive. Le processeur de signal peut se connecter à un écran local ou à un instrument distant. Certaines conceptions prennent également en charge différentes connexions de pipeline. Ceux-ci incluent des arrangements de connexion filetés, à brides et autres. Une conception de turbine référencée offre des configurations intégrales et distantes. Ses options publiées incluent également différents matériaux de roulement et de corps. Ces fonctionnalités montrent comment les choix structurels répondent à différentes exigences de processus.

Chambre de mesure de débitmètre volumétrique

Un débitmètre volumétrique mesure le fluide par capture répétée du volume. Sa structure principale comprend une chambre de mesure et des éléments de déplacement. Selon la conception, ces éléments peuvent utiliser des engrenages, des rotors ou d"autres pièces mécaniques. Le fluide pénètre dans la chambre et déplace les composants internes. Chaque cycle représente un volume de fluide défini. Un compteur mécanique ou électronique enregistre les cycles.

Cette structure diffère d"un compteur à turbine. Un compteur à turbine calcule le débit à partir de la vitesse du rotor. Un compteur volumétrique compte les mouvements de volume répétés. Il peut être utile pour le transfert de carburant, de diesel et d’huile. Certains modèles prennent également en charge les liquides sur une large plage de viscosité. Toutefois, la portée réelle dépend de la conception du produit.

Une conception de compteur numérique référencée illustre plusieurs fonctionnalités pratiques. Il comprend un totalisateur intégré et un mécanisme de réglage. Ses options de matériaux de corps répertoriées incluent l"aluminium, la fonte et l"acier inoxydable. Les options de connexion incluent des arrangements à bride et filetés. La chambre de mesure et le mécanisme de déplacement restent les composants essentiels. Le compteur numérique affiche ou enregistre uniquement le volume mesuré. Cela ne change pas le principe de mesure mécanique sous-jacent.

Structure du capteur de débitmètre électromagnétique

Un débitmètre électromagnétique comprend un tube de mesure, un revêtement, des électrodes, des bobines d"excitation et un convertisseur. Le revêtement sépare le liquide conducteur du corps métallique. Les bobines génèrent un champ magnétique à travers le tube de mesure. À mesure que le liquide conducteur traverse ce champ, une tension se développe aux bornes des électrodes.

Le signal de l"électrode est généralement faible. Le convertisseur l"amplifie et le traite. Il calcule ensuite la vitesse d"écoulement et le débit volumétrique. Le tube de mesure n"ayant pas de rotor, il y a moins de pièces mobiles. Cette conception peut réduire l’usure mécanique et l’obstruction. Cependant, le liquide doit avoir une conductivité électrique suffisante.

Les matériaux des électrodes et du revêtement doivent correspondre au fluide de traitement. L"acier inoxydable, l"Hastelloy, le PTFE et le PFA sont des exemples d"options de matériaux. Leur résistance chimique et leurs limites de température diffèrent. Les utilisateurs doivent vérifier la concentration, la température, la pression et les conditions de nettoyage avant de les sélectionner. Le convertisseur peut également fournir des sorties analogiques ou numériques. Ces sorties prennent en charge la connexion aux systèmes de surveillance et de contrôle.

Configurations de capteurs de pression ultrasonique et différentielle

Les débitmètres à ultrasons utilisent des transducteurs pour envoyer et recevoir des signaux sonores. Les conceptions à temps de transit mesurent la différence de temps entre les signaux en amont et en aval. Les conceptions Doppler détectent les changements de fréquence provoqués par des particules ou des bulles de gaz. Les transducteurs peuvent être installés à l"intérieur du tuyau ou montés à l"extérieur. Les conceptions à pince évitent tout contact direct avec le fluide mesuré.

Les compteurs de pression différentielle utilisent une autre disposition structurelle. Un élément primaire crée une différence de pression à l’intérieur du pipeline. Des prises de pression relient les côtés amont et aval à un transmetteur. Le transmetteur mesure la différence et calcule le débit. Les plaques à orifices, les tubes venturi et les buses d"écoulement sont des éléments primaires courants.

Ces configurations ont des exigences d"installation différentes. Les compteurs à ultrasons nécessitent des conditions de couplage acoustique et de tuyauterie appropriées. Les systèmes à pression différentielle nécessitent des raccords de pression et des conduites d"impulsion corrects. Les deux nécessitent une installation appropriée pour prendre en charge des lectures fiables.

Astuce : Un affichage numérique ne définit pas le principe de mesure. Identifiez toujours la technologie du capteur avant de comparer les structures des débitmètres.

Comment les débitmètres sont-ils classés selon la conception de l"installation ?

La conception de l"installation décrit la manière dont un débitmètre se connecte à un pipeline. Il ne décrit pas nécessairement son principe de mesure. Un compteur à turbine, par exemple, peut utiliser une structure en ligne. Un compteur à ultrasons peut utiliser des transducteurs à pince ou en ligne. Choisir la bonne méthode d’installation permet de réduire les coûts de modification. Il prend également en charge des mesures fiables et une maintenance plus facile.

Structures de débitmètres en ligne

Un débitmètre en ligne est installé directement dans le pipeline. Le fluide mesuré traverse sa section de mesure interne. L"instrument peut utiliser des raccords filetés, à brides ou sanitaires. Son corps fait souvent partie du pipeline du processus. Cet agencement fournit un passage de mesure défini et un positionnement stable du capteur.

Les conceptions en ligne sont courantes dans les systèmes de traitement de l’eau, de transfert de carburant, de traitement chimique et de production. Ils conviennent aux applications où le pipeline peut être ouvert pendant l"installation. Cependant, les ingénieurs doivent tenir compte du diamètre des tuyaux et de l"espace d"installation disponible. Ils doivent également vérifier la direction du débit et les longueurs de tuyaux droits requises.

La structure interne dépend du principe de mesure. Un modèle de turbine contient un rotor et un capteur de collecte. Un modèle électromagnétique utilise des électrodes et des bobines d"excitation. Un modèle volumétrique contient une chambre de mesure. Par conséquent, l’installation en ligne n’indique pas une technologie spécifique.

Structures de débitmètres à insertion

Les débitmètres à insertion utilisent une sonde qui pénètre dans le pipeline. La sonde atteint une position sélectionnée à l"intérieur du fluide en écoulement. Son capteur mesure les conditions d"écoulement locales. L"instrument utilise ensuite sa méthode de mesure et ses données d"étalonnage pour déterminer le débit.

Cette structure peut convenir à de gros pipelines. Cela peut réduire les coûts d"installation par rapport à un compteur à passage intégral. Certaines conceptions permettent une installation via un raccord de montage. D’autres nécessitent l’arrêt du pipeline ou une procédure de hot-tap appropriée. La méthode correcte dépend des conditions de pression et de la conception de l"équipement.

La profondeur d"insertion et l"orientation du capteur sont importantes. Un positionnement incorrect peut entraîner des lectures qui ne représentent pas le profil de débit. Les ingénieurs doivent tenir compte du diamètre des canalisations, de la répartition de la vitesse et des perturbations en amont. Ils doivent également confirmer si le capteur peut être retiré en toute sécurité pour la maintenance.

Structures de débitmètres à pince

Les débitmètres à pince montent les capteurs à l"extérieur d"un tuyau. Les signaux ultrasoniques traversent la paroi du tuyau et le fluide. L"instrument analyse les signaux pour calculer la vitesse d"écoulement. Cette approche évite de couper le pipeline ou d"exposer le capteur au fluide de traitement.

Les conceptions à pince peuvent être utiles pour les projets de mesure temporaire et de rénovation. Ils peuvent également convenir aux pipelines où l’arrêt est difficile. Cependant, le matériau du tuyau et l’état des parois affectent la transmission du signal. Le revêtement, la corrosion, les dépôts et la géométrie des canalisations peuvent influencer la qualité des mesures.

La surface d"installation doit être préparée correctement. L"espacement et l"alignement des capteurs doivent suivre les instructions du fabricant. Un matériau de couplage acoustique peut également être nécessaire. Les équipements à pince ne conviennent pas automatiquement à tous les tuyaux. Les utilisateurs doivent confirmer la compatibilité matérielle et les conditions du signal avant l"achat.

Astuce : Pour les projets de rénovation, comparez les temps d"arrêt de l"installation et les coûts de modification du pipeline avant de choisir des conceptions en ligne, à insertion ou à pince.

Quelle est la différence entre les conceptions de débitmètres intégrés et déportés ?

Les débitmètres peuvent également être classés selon les dispositions d"affichage et de convertisseur. Les conceptions intégrées et distantes sont deux configurations courantes. Leur principale différence réside dans la position des composants électroniques. Ce choix affecte la flexibilité de l’installation, l’accessibilité et la maintenance. Cela ne change pas nécessairement le principe de base de la mesure.

Structure du débitmètre à affichage intégré

Un débitmètre intégré combine le capteur, le convertisseur et l"affichage en un seul ensemble. La section de mesure détecte le mouvement du fluide. Le convertisseur traite le signal et calcule les données de débit. L"affichage présente les résultats à proximité du pipeline.

Cette conception offre un agencement d’installation compact. Les opérateurs peuvent vérifier les lectures directement au point de mesure. Cela réduit également le besoin de câbles de signaux séparés entre le capteur et le convertisseur. Les configurations intégrales conviennent lorsque l"environnement d"installation permet un accès local.

Cependant, l"environnement environnant doit répondre aux exigences des composants électroniques. Des températures élevées, de fortes vibrations et un accès difficile peuvent affecter les décisions d"installation. Les ingénieurs doivent vérifier la protection du boîtier et les limites de température ambiante. Ils doivent également déterminer si les opérateurs peuvent lire l"affichage en toute sécurité.

Structure du débitmètre à affichage à distance

Un débitmètre à distance sépare le capteur de son convertisseur ou de son affichage. Un câble de connexion transfère les signaux entre ces composants. Cette disposition permet au capteur de rester à proximité du pipeline. L"écran peut être installé dans un endroit plus accessible.

Les conceptions à distance sont utiles lorsque les pipelines fonctionnent dans des environnements difficiles. Par exemple, le capteur peut être installé dans une zone humide ou restreinte. Les opérateurs peuvent placer l"écran dans une salle de contrôle protégée. Cela rend la surveillance de routine plus pratique.

La longueur du câble et la compatibilité du signal nécessitent une attention particulière. Une longueur de câble excessive peut affecter la qualité du signal dans certaines conceptions. Le routage des câbles doit également éviter les fortes interférences électriques. Les utilisateurs doivent respecter les exigences de câblage et de mise à la terre du fabricant.

Comment choisir entre les conceptions intégrées et distantes

La configuration correcte dépend de l"environnement d"installation. Les conceptions intégrales conviennent aux emplacements accessibles avec des conditions ambiantes appropriées. Les conceptions déportées offrent une plus grande flexibilité lorsque le point de mesure est difficile à atteindre. Les deux arrangements peuvent prendre en charge la surveillance des processus industriels.

Avant de prendre une décision, évaluez ces facteurs :

Le principe de mesure doit rester la première priorité de sélection. La configuration de l"affichage vient ensuite. Un affichage pratique ne peut pas compenser un capteur ou une plage de mesure inadapté.

Comment les structures des débitmètres affectent-elles les performances de mesure ?

La conception structurelle influence directement la qualité des mesures. Les composants internes déterminent comment le mouvement du fluide devient un signal mesurable. Les matériaux influencent la compatibilité et la durabilité. La géométrie de l"installation affecte les conditions d"écoulement. Comprendre ces facteurs aide les ingénieurs à évaluer l’équipement au-delà de son apparence.

Composants internes et précision des mesures

La conception des composants internes affecte la précision et la répétabilité. Dans les compteurs à turbine, l’équilibre du rotor et la qualité des roulements influencent la stabilité rotationnelle. Le positionnement du capteur affecte la détection du pouls. Un rotor mal conçu peut créer des vibrations ou des signaux incohérents.

Les compteurs volumétriques dépendent de la géométrie de la chambre de mesure. Les jeux internes influencent la manière dont le fluide se déplace dans la chambre. Les éléments de déplacement doivent fonctionner de manière cohérente. Une usure excessive ou des conditions de fluide inappropriées peuvent affecter les performances de mesure.

Les compteurs électromagnétiques dépendent de champs magnétiques et de signaux d"électrode stables. L’état de l’électrode et l’intégrité du revêtement sont importants. Les compteurs à ultrasons dépendent d’une transmission acoustique fiable. Le positionnement du transducteur et le traitement du signal sont également importants.

Le traitement du signal relie la structure de détection à la lecture finale. Il convertit les signaux bruts en informations de flux utilisables. Les erreurs de configuration peuvent affecter les valeurs affichées. Par conséquent, les acheteurs doivent évaluer ensemble la construction du capteur et l’électronique.

Matériaux structurels et compatibilité des fluides

La sélection du matériau détermine si un débitmètre convient au fluide mesuré. Différentes applications exposent les équipements à différentes conditions chimiques et mécaniques. L"acier inoxydable est courant dans les corps de compteurs industriels. L"aluminium est utilisé dans certaines conceptions légères. Le bronze et les alliages spécialisés servent à des applications sélectionnées.

Les composants en contact avec le produit nécessitent une attention particulière. Ceux-ci incluent des tubes de mesure, des électrodes, des revêtements, des joints et des éléments à déplacement interne. Un matériau de carrosserie approprié ne garantit pas une compatibilité chimique totale. Chaque composant entrant en contact avec le fluide doit être pris en compte.

Par exemple, un compteur volumétrique en aluminium peut convenir à certaines applications de carburant. Toutefois, les produits chimiques agressifs peuvent nécessiter une autre construction. Les compteurs électromagnétiques peuvent utiliser des revêtements en PTFE ou PFA pour des services corrosifs appropriés. La sélection finale doit suivre les données de compatibilité chimique.

Les indices de pression et de température sont tout aussi importants. Les matériaux peuvent réagir différemment selon des conditions changeantes. Les joints peuvent ramollir, durcir ou perdre leurs performances d’étanchéité. Les ingénieurs doivent vérifier tous les matériaux mouillés par rapport aux spécifications réelles du processus.

Perte de pression, résistance à l"écoulement et maintenance

Les structures internes peuvent créer différents niveaux de résistance à l’écoulement. Les compteurs à turbine introduisent un rotor dans le passage d"écoulement. Les compteurs volumétriques utilisent des chambres de mesure internes. Ces structures peuvent créer des pertes de charge selon leur conception et leurs conditions d"exploitation.

Les compteurs électromagnétiques ont généralement un passage de mesure dégagé. Cela peut réduire la résistance supplémentaire à l’écoulement. Cependant, les dépôts de revêtement et la disposition inadaptée des tuyaux peuvent toujours affecter les performances. Les manomètres différentiels créent intentionnellement une restriction pour générer une différence de pression mesurable.

Les exigences d’entretien varient également. Les compteurs à turbine nécessitent une inspection des rotors et des roulements. Les compteurs volumétriques nécessitent une attention particulière aux composants de déplacement. Les compteurs électromagnétiques nécessitent des vérifications des électrodes et des revêtements. Les compteurs à ultrasons nécessitent un positionnement approprié du transducteur et une vérification du signal.

Astuce : demandez aux fabricants des informations sur la perte de pression et les exigences de maintenance. Ces détails aident à estimer les coûts d’exploitation à long terme.

Comment identifier la bonne classification de débitmètre pour votre application ?

La sélection d"un débitmètre nécessite une compréhension claire des conditions du processus. Les acheteurs ne doivent pas choisir un équipement uniquement en fonction du prix ou de l’apparence. Le principe de mesure, la structure du capteur et la méthode d"installation doivent fonctionner ensemble. Une évaluation structurée réduit les problèmes de compatibilité et améliore la fiabilité des mesures.

Sélectionnez le principe de mesure en fonction du type de fluide

Commencez par identifier le milieu mesuré. Les liquides conducteurs peuvent convenir aux débitmètres électromagnétiques. Les liquides propres et à faible viscosité peuvent convenir aux conceptions de turbines. Certaines applications de carburant et d’huile peuvent bénéficier de la technologie volumétrique. Les applications de gaz peuvent nécessiter une masse thermique ou d"autres principes de mesure appropriés.

Les propriétés des fluides comptent également. Tenez compte de la conductivité, de la viscosité, de la densité, de la température et de la contamination. Les particules en suspension peuvent affecter les composants mécaniques. La composition du gaz peut influencer les mesures de masse thermique. Les liquides corrosifs nécessitent des matériaux mouillés appropriés.

Le résultat de mesure requis est une autre considération. Certains processus nécessitent un débit volumétrique. D"autres nécessitent un débit massique ou un volume totalisé. Ces exigences influencent le principe de mesure et l"électronique.

Faire correspondre la conception structurelle aux conditions du pipeline

Les conditions du pipeline déterminent quelle structure d’installation est pratique. Les ingénieurs doivent confirmer le diamètre nominal et l"espace de montage disponible. Ils doivent également examiner la pression, la température et la vitesse d’écoulement. Les grands pipelines peuvent bénéficier de conceptions d’insertion appropriées. Les projets de rénovation peuvent envisager un équipement à ultrasons à pince.

Les compteurs en ligne offrent une intégration directe dans les pipelines. Ils peuvent nécessiter la coupe et l’arrêt du pipeline pendant l’installation. Les conceptions d"insertion peuvent réduire certaines exigences de modification. Les conceptions à pince évitent le contact direct avec le fluide. Cependant, leurs performances dépendent du matériau des canalisations et des conditions acoustiques.

La position d’affichage compte également. Les conceptions intégrales fournissent des lectures locales. Les conceptions distantes permettent un placement flexible de l’affichage. La disposition choisie doit être adaptée à l"accès des opérateurs et aux conditions environnementales.

Vérifiez les spécifications techniques et les exigences de sortie

Les spécifications techniques constituent la référence de sélection finale. Les acheteurs doivent comparer les paramètres suivants avant de confirmer un modèle :

• Milieu de mesure et principe de mesure.

• Débits minimum, normal et maximum.

• Diamètre du pipeline et type de connexion.

• Pression et température de fonctionnement.

• Exigences de précision et de répétabilité.

• Matériaux mouillés et indice de protection.

• Alimentation et sortie électrique.

• Protocoles de communication et compatibilité des systèmes de contrôle.

Les exigences de production méritent une attention particulière. Les options industrielles courantes incluent la communication 4 à 20 mA, à impulsions, à relais et RS485. Le bon choix dépend du système de contrôle. Les acheteurs doivent également confirmer si l"instrument prend en charge l"affichage local ou la surveillance à distance.

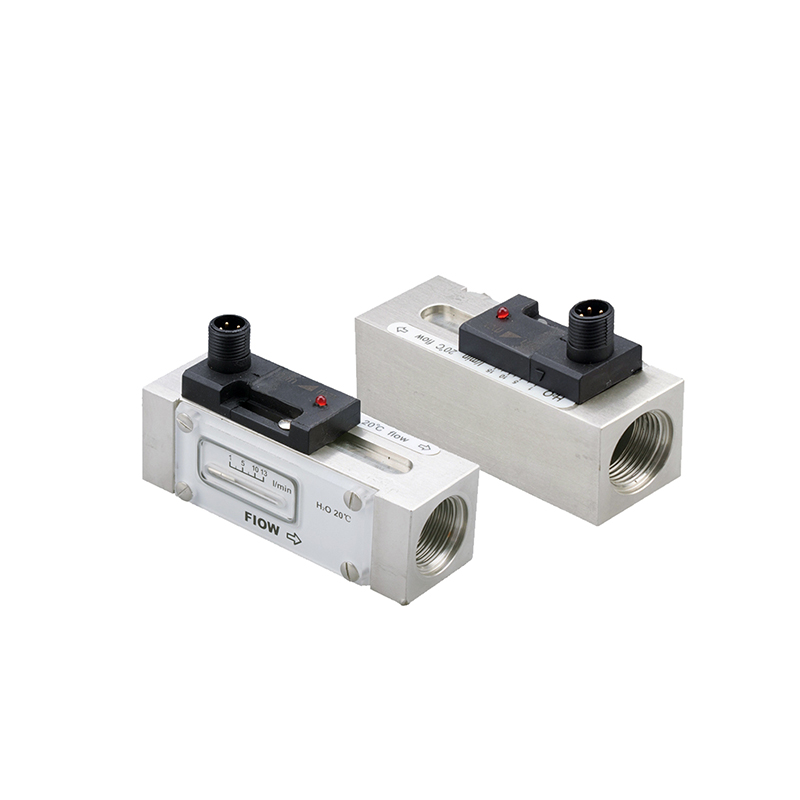

Pour les applications nécessitant une surveillance de l’état du débit plutôt qu’une mesure continue du débit, les commutateurs de débit peuvent également être pertinents. HIGHJOIN propose différents produits de surveillance des flux. Le commutateur de débit thermique HFM500 prend en charge les configurations de sortie PNP, NPN et relais. Il est conçu pour les applications de détection et de commutation de débit. Il ne faut pas le confondre avec un débitmètre continu.

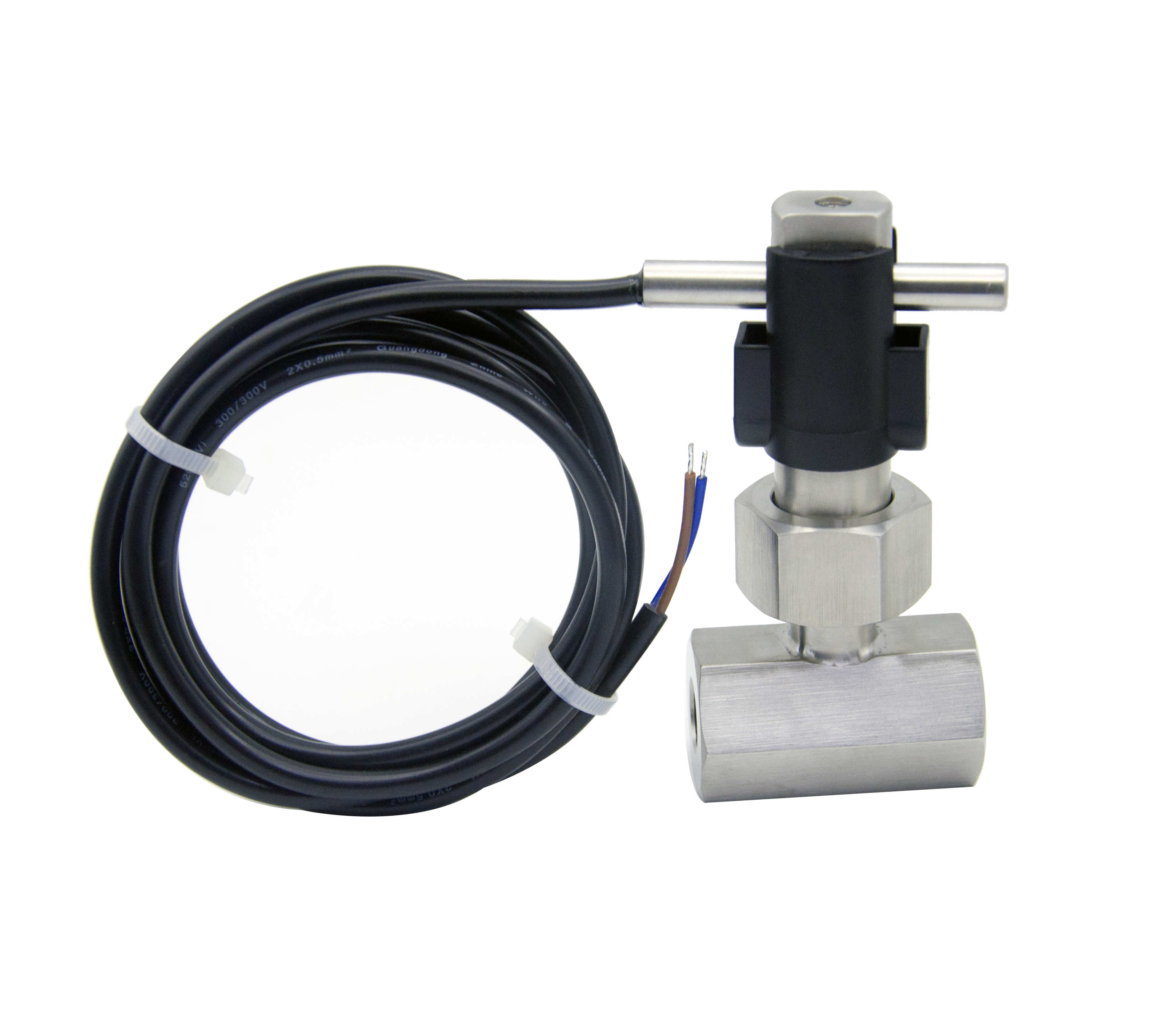

Le commutateur de débit à palette en acier inoxydable FS50 offre une autre option pour la surveillance du débit d'eau. Sa structure à palette détecte les conditions d'écoulement à l'intérieur du pipeline. Il peut prendre en charge la protection des équipements et les fonctions de contrôle liées au flux. Cependant, il ne remplace pas un débitmètre lorsqu'une mesure continue du débit est requise.

Les acheteurs peuvent explorer la gamme de produits de débitmètre et de surveillance de débit HIGHJOIN pour passer en revue les catégories d"équipements disponibles. Comparer les fonctions de mesure avant l"achat permet d"éviter de sélectionner un commutateur pour une application de mesure.

Astuce : Un débitmètre mesure le débit ou le volume. Un commutateur de débit détecte si le débit atteint une condition de fonctionnement définie. Leurs fonctions sont différentes.

Conclusion

Les débitmètres utilisent différents principes et conceptions structurelles. Leurs performances dépendent des propriétés du fluide, de l'installation et de la compatibilité des matériaux. HIGHJOIN propose des débitmètres et des débitmètres pour la surveillance industrielle. Sa gamme de produits prend en charge des configurations flexibles, une détection fiable et un contrôle efficace des processus.

FAQ

Q : Quelles sont les principales classifications des débitmètres ?

R : Les types de débitmètres courants comprennent les débitmètres à turbine, électromagnétiques, à ultrasons, à vortex et thermiques.

Q : Comment fonctionne un débitmètre à turbine ?

R : Un rotor tourne lorsque le fluide passe à travers, générant des signaux pour la mesure du débit.

Q : Quelle est la différence entre les débitmètres à turbine et les débitmètres volumétriques ?

R : Les compteurs à turbine mesurent la vitesse du rotor, tandis que les compteurs volumétriques capturent des volumes de fluide fixes.

Q : Que sont les débitmètres en ligne et à pince ?

R : Les compteurs en ligne entrent dans le pipeline, tandis que les compteurs à pince sont montés à l"extérieur.

Q : Comment choisir la bonne conception de débitmètre ?

R : Tenez compte des propriétés du fluide, de la taille du tuyau, de la pression, de la température, de la précision et des conditions d"installation.
