Calculs de dimensionnement et spécifications techniques du débitmètre

Choisir le mauvais débitmètre peut réduire la précision et augmenter les coûts d’exploitation. Un dimensionnement approprié est essentiel pour des mesures fiables. Ce guide explique les calculs de dimensionnement du débitmètre, le diamètre des tuyaux et les spécifications techniques. Vous apprendrez comment sélectionner un compteur adapté à votre application industrielle.

Quelles informations sont nécessaires avant de dimensionner un débitmètre ?

Un dimensionnement correct commence par des informations précises sur le processus. Un débitmètre doit correspondre au fluide mesuré et aux conditions de fonctionnement. Des informations manquantes peuvent conduire à des recommandations inappropriées. Les acheteurs doivent préparer les données de base du pipeline avant de contacter les fabricants.

Type de fluide et caractéristiques de fonctionnement

Les propriétés du fluide influencent directement la sélection du débitmètre. Différents instruments mesurent différemment les liquides, les gaz et la vapeur. Certaines technologies nécessitent également des caractéristiques de fluide spécifiques. Les débitmètres électromagnétiques, par exemple, nécessitent des liquides conducteurs. Les compteurs à ultrasons dépendent de la transmission du signal acoustique. Les compteurs à vortex nécessitent des conditions d"écoulement appropriées.

La densité et la viscosité affectent également les performances de mesure. Les liquides à haute viscosité peuvent créer des conditions d"écoulement différentes. Les fluides abrasifs peuvent provoquer une usure dans certaines conceptions. Les milieux corrosifs nécessitent des matériaux mouillés compatibles. Les changements de température peuvent également affecter les propriétés du fluide. Par conséquent, les acheteurs doivent identifier le support avant de sélectionner un instrument.

Fournissez les informations suivantes lorsque vous demandez des recommandations :

• Nom du fluide et composition chimique.

• Densité et viscosité.

• Conductivité électrique, le cas échéant.

• Température de fonctionnement normale.

• Caractéristiques corrosives ou abrasives.

• Si le milieu contient des matières en suspension.

Astuce : Fournissez des données réelles sur les fluides plutôt que d"utiliser des descriptions générales telles que l"eau industrielle.

Débits minimum, normal et maximum

Un débitmètre doit couvrir toute la plage de fonctionnement. Les acheteurs doivent identifier les débits minimum, normaux et maximum. Ces valeurs aident à déterminer la plage de mesure requise. Ils aident également les fabricants à recommander des tailles de compteur appropriées.

Le débit minimum est particulièrement important. Certains instruments ne peuvent pas mesurer de manière fiable un très faible débit. Un compteur surdimensionné peut fonctionner en dessous de sa plage effective. Cela peut réduire la stabilité des mesures. Un compteur sous-dimensionné peut connaître une vitesse excessive ou une perte de pression.

Le débit de fonctionnement normal doit rester dans la plage de mesure appropriée. Les acheteurs devraient également envisager des modifications occasionnelles des processus. Un profil de flux complet permet une sélection plus précise.

Diamètre du tuyau et configuration du pipeline

Le diamètre du tuyau est un élément de dimensionnement important. Cependant, la taille nominale du tuyau n’est pas la même que le diamètre interne réel. L"épaisseur de la paroi affecte la zone d"écoulement disponible. Les ingénieurs doivent donc utiliser le diamètre interne mesuré.

La configuration du pipeline influence également l"installation. Les coudes, vannes, réducteurs et pompes peuvent perturber le débit. Ces composants peuvent créer des turbulences ou des profils de vitesse inégaux. Certains débitmètres nécessitent des sections de tuyaux droites spécifiques. D"autres offrent différentes options d"installation.

Les acheteurs doivent fournir le matériau du tuyau et les détails de connexion. Ils doivent également identifier l’espace d’installation disponible. Ces informations aident les fabricants à évaluer la configuration proposée.

Pression et température de fonctionnement

La pression et la température de fonctionnement affectent la construction de l"instrument. Le corps du compteur doit résister aux conditions du procédé. Les joints et les composants en contact avec le fluide doivent également rester compatibles. Les acheteurs doivent confirmer les valeurs de fonctionnement normales et maximales.

La pression nominale et la chute de pression sont des spécifications différentes. La pression nominale décrit la pression à laquelle l’instrument peut résister. La chute de pression décrit la pression perdue lorsque le fluide le traverse. Les deux valeurs comptent lors de la conception du système.

A noter que les références des manomètres fournies concernent la mesure de pression. Ils n"établissent pas de spécifications pour les débitmètres. Pour la sélection du débitmètre, utilisez la fiche technique du produit et les exigences du processus.

Comment calculer la taille correcte du débitmètre ?

Les calculs de dimensionnement du débitmètre aident à déterminer un diamètre de mesure approprié. Ils relient le débit, la surface du tuyau et la vitesse du fluide. Ces valeurs constituent un point de départ pour la sélection des instruments. Cependant, le diamètre calculé ne correspond pas toujours à la taille finale en mètres. Les ingénieurs doivent également prendre en compte la technologie des compteurs et les recommandations du fabricant. Les méthodes suivantes aident les acheteurs à comprendre le processus de dimensionnement.

Calculer le débit à l"aide de la vitesse d"écoulement et de la surface du tuyau

Le débit volumétrique décrit le volume de fluide traversant un pipeline. Cela dépend de la section transversale du tuyau et de la vitesse moyenne. La formule de base de dimensionnement du débitmètre est la suivante :

Q = A × v

Où:

• Q = Débit volumétrique (m³/s).

• A = Section transversale du tuyau (m²).

• v = Vitesse moyenne du fluide (m/s).

Pour un pipeline circulaire, calculez d’abord sa surface interne :

A = π × D² ÷ 4

Ici, D représente le diamètre interne réel du tuyau. La combinaison des deux formules donne la relation entre le débit et la taille du tuyau. Les ingénieurs peuvent utiliser ce calcul pour le dimensionnement préliminaire.

Considérons une canalisation d"eau transportant 10 m³/h. Sa vitesse moyenne supposée est de 2 m/s. Tout d’abord, convertissez le débit en mètres cubes par seconde :

Q = 10 ÷ 3 600 = 0,00278 m³/s

Calculez ensuite le diamètre interne requis :

ré = √(4 × Q ÷ π × v)

Le calcul correct place π et v ensemble au dénominateur :

ré = √(4 × 0,00278 ÷ (π × 2))

Le diamètre résultant est d"environ 0,042 m, soit 42 mm. Cette valeur représente le diamètre interne calculé. Il ne détermine pas automatiquement la taille finale du raccordement du compteur.

Les ingénieurs doivent comparer ce résultat aux dimensions de tuyaux disponibles. Ils doivent également vérifier la plage de mesure du compteur sélectionné. Les recommandations de dimensionnement des fabricants restent essentielles.

Calculer le diamètre du tuyau à partir du débit requis

Les calculs du diamètre des tuyaux aident à déterminer la section transversale nécessaire pour un débit cible. La formule réorganisée est :

ré = √(4 × Q ÷ (π × v))

Une vitesse cible plus élevée produit un diamètre calculé plus petit. Une vitesse cible plus faible produit un diamètre plus grand. Cependant, aucun des deux extrêmes n’est automatiquement adapté.

Une vitesse excessive peut augmenter la perte de pression et l"usure mécanique. Une vitesse très faible peut affecter certaines technologies de compteurs. Les ingénieurs doivent donc utiliser une plage de vitesse appropriée pour l"application.

Utilisez toujours le diamètre interne réel. La taille nominale du tuyau à elle seule peut produire des calculs incorrects. Le matériau du tuyau et l’épaisseur de la paroi peuvent modifier la zone d’écoulement disponible.

Après avoir calculé le diamètre, comparez-le aux dimensions standard des tuyaux. Confirmez ensuite la taille du compteur proposée. Certaines applications nécessitent un mètre plus petit ou plus grand que le pipeline. Des réducteurs et des raccords d’expansion peuvent être nécessaires. Leurs effets d"installation doivent également être évalués.

Déterminer la plage de mesure requise du débitmètre

La plage de mesure détermine les conditions de débit qu"un compteur peut mesurer de manière fiable. Les acheteurs doivent fournir des débits minimum, normaux et maximum. Ces valeurs aident les fabricants à évaluer la plage de fonctionnement requise.

Le taux de variation décrit la relation entre le débit mesurable maximum et minimum. Un rapport plus large peut s"adapter à une plus grande variation du processus. Toutefois, sa valeur réelle dépend de la technologie du compteur et des conditions de fonctionnement.

Un compteur surdimensionné peut avoir des difficultés lors d’un fonctionnement à faible débit. Ses lectures peuvent devenir instables ou moins utiles. Un compteur sous-dimensionné peut dépasser sa plage de fonctionnement recommandée. Cela peut augmenter la perte de pression ou endommager des composants sensibles.

Par exemple, un système d’eau peut fonctionner à des débits variables. Sa demande normale peut différer considérablement de sa demande de pointe. Le compteur sélectionné doit s"adapter aux deux conditions. Les acheteurs doivent vérifier le débit minimum et le débit maximum spécifiés par le fabricant.

Astuce : Ne sélectionnez jamais un compteur en utilisant uniquement le débit maximum. Confirmez ses performances dans des conditions de fonctionnement normales et minimales.

Évaluer la vitesse du débit et son effet sur les performances du compteur

La vitesse d"écoulement décrit la rapidité avec laquelle le fluide se déplace dans un pipeline. Cela affecte les performances de nombreuses technologies de mesure de débit. Différentes conceptions de compteurs réagissent différemment aux changements de vitesse.

Une faible vitesse peut créer des problèmes de mesure. Certains instruments ont des exigences de fonctionnement minimales. Une vitesse élevée peut augmenter les turbulences et la perte de pression. Les particules abrasives peuvent également accélérer l’usure interne.

Les compteurs électromagnétiques mesurent les liquides conducteurs par induction électromagnétique. Leur sélection dépend de conditions appropriées de vitesse et de conductivité. Les compteurs à turbine dépendent du mouvement du rotor. Leur réponse est influencée par les propriétés du fluide et la plage de fonctionnement. Les vortexmètres détectent les tourbillons générés autour d’un corps interne.

Les ingénieurs doivent comparer la vitesse aux recommandations du fabricant. Ils doivent également tenir compte de la viscosité et des particules en suspension. Ces facteurs aident à déterminer si un compteur sélectionné convient au processus.

Estimer la chute de pression à travers le débitmètre

La chute de pression décrit la réduction de pression à travers un compteur installé. Cela résulte de la résistance à l’écoulement et de la géométrie interne. Différentes technologies de compteurs produisent différentes pertes de charge.

Les compteurs contenant des restrictions internes peuvent créer une chute de pression plus importante. D"autres conceptions offrent des chemins d"écoulement relativement dégagés. Cependant, les performances réelles dépendent de la taille du compteur et des conditions de fonctionnement.

Un manomètre différentiel utilise une différence de pression pour calculer le débit. Son élément primaire crée intentionnellement une différence de pression. D"autres technologies peuvent introduire une perte de pression du fait de leur construction interne.

Les acheteurs doivent demander des données sur les chutes de pression aux fabricants. Ils devraient confirmer la perte attendue à débit normal. Les conditions de débit maximal doivent également être évaluées. La pression de processus disponible doit prendre en charge l"ensemble du système.

Un manomètre peut aider à surveiller la pression du pipeline. Cependant, il ne calcule pas directement le débit. Des mesures de pression séparées peuvent aider les ingénieurs à évaluer les performances du système.

Tenir compte du nombre de Reynolds et des conditions d"écoulement

Le nombre de Reynolds aide à décrire le comportement de l"écoulement des fluides. Il compare les forces d"inertie aux forces visqueuses. Les ingénieurs l"utilisent pour évaluer si l"écoulement est laminaire ou turbulent.

La formule de base est :

Re = (ρ × v × D) ÷ μ

Où:

• Re = nombre de Reynolds.

• ρ = Densité du fluide (kg/m³).

• v = Vitesse d"écoulement moyenne (m/s).

• D = Diamètre interne du tuyau (m).

• μ = Viscosité dynamique (Pa·s).

Le flux laminaire implique généralement un mouvement de fluide plus fluide. L"écoulement turbulent implique un mélange et des fluctuations plus forts. Des conditions de transition peuvent survenir entre ces états.

Le nombre de Reynolds est important pour plusieurs technologies de mesure. Les calculs de pression différentielle dépendent souvent des conditions d"écoulement. D"autres compteurs ont des principes de fonctionnement différents. Par conséquent, le nombre de Reynolds devrait soutenir la sélection technologique plutôt que de servir de règle de dimensionnement universelle.

Pour les gaz et les conditions changeantes du procédé, la densité peut varier. Les ingénieurs doivent utiliser la pression et la température de fonctionnement. Ces entrées améliorent la fiabilité des calculs.

Astuce : Le nombre de Reynolds à lui seul ne peut pas déterminer la taille correcte du débitmètre. Combinez-le toujours avec des exigences de dimensionnement spécifiques à la technologie.

Quelles spécifications techniques sont importantes lors de la sélection d’un débitmètre ?

Après avoir effectué les calculs préliminaires, les acheteurs doivent revoir les spécifications techniques. Ces spécifications déterminent si un instrument convient à l"application. Ils permettent également de comparer les produits de différents fabricants.

Plage de mesure, précision et répétabilité

La plage de mesure définit les valeurs de débit prises en charge par l"instrument. La précision décrit dans quelle mesure les lectures correspondent aux valeurs réelles. La répétabilité décrit la cohérence dans des conditions répétées.

Ces spécifications sont liées mais différentes. Un compteur peut produire des lectures cohérentes tout en affichant une erreur systématique. Les acheteurs doivent donc évaluer à la fois l’exactitude et la répétabilité.

Le taux de couverture mérite également une attention particulière. Il indique la plage de mesure disponible par rapport au débit minimum. Un ratio approprié permet de s’adapter à l’évolution de la demande du processus.

Pression nominale et plage de température

Le corps du compteur doit résister à la pression de fonctionnement. Ses joints et composants internes doivent également tolérer la température du processus. Les acheteurs doivent vérifier les conditions de fonctionnement normales et maximales.

La pression nominale décrit la capacité de résistance à la pression de l"instrument. Les limites de température définissent son environnement de fonctionnement approuvé. Ces valeurs doivent correspondre aux exigences du processus.

Par exemple, le débitmètre électromagnétique HFM100 de HJ Sensor répertorie différents niveaux de pression en fonction du diamètre nominal. La plage de température publiée du capteur dépend également de la configuration. Les acheteurs doivent vérifier les limites exactes du modèle sélectionné avant de commander.

Matériaux mouillés et compatibilité des fluides

Les matériaux mouillés entrent directement en contact avec le produit mesuré. Leur compatibilité affecte la durée de vie et la fiabilité des mesures. L"acier inoxydable est courant dans la mesure du débit industriel. D"autres matériaux peuvent convenir à des conditions chimiques spécifiques.

Par exemple, le débitmètre électromagnétique sanitaire HFM100 utilise un corps SS316. Ses informations produit répertorient les électrodes 316L. Les matériaux d"électrode en option incluent l"Hastelloy et le titane. Les options de revêtement incluent le PTFE et le PFA. Ces configurations prennent en charge différentes exigences de compatibilité des fluides.

Les acheteurs doivent évaluer l’ensemble mouillé complet. Le matériau du corps à lui seul ne suffit pas. Les électrodes, les revêtements, les joints et les connexions sont importants. Les produits corrosifs ou abrasifs nécessitent une attention particulière.

Signaux de sortie et options de communication

Les signaux de sortie déterminent la manière dont le compteur communique les mesures. Les options industrielles courantes incluent des sorties 4 à 20 mA et des sorties impulsionnelles. Certains instruments prennent également en charge la communication RS485 ou HART.

Ces interfaces connectent les débitmètres aux systèmes de contrôle. Ils peuvent prendre en charge les automates et les plateformes de surveillance. Les acheteurs doivent vérifier la compatibilité du signal avant de commander.

Les informations sur le produit HFM100 de HJ Sensor répertorient les sorties 4 à 20 mA, impulsions, RS485 et HART en option. Ces options dépendent de la configuration sélectionnée. Les acheteurs doivent confirmer l"interface requise dans leur devis.

Comment les différents types de débitmètres affectent-ils les calculs de dimensionnement ?

Différents débitmètres utilisent différents principes de mesure. Leurs exigences de dimensionnement ne sont donc pas identiques. Les acheteurs doivent comprendre ces différences avant de sélectionner l’équipement.

Débitmètre électromagnétique

Un débitmètre électromagnétique mesure les liquides conducteurs. Il fonctionne selon la loi de Faraday sur l"induction électromagnétique. Le mouvement d"un fluide à travers un champ magnétique génère un signal électrique. L"instrument convertit ce signal en mesure de débit.

Son dimensionnement dépend du diamètre du tuyau, de la vitesse d"écoulement et de la conductivité du liquide. Le pipeline doit rester plein pendant la mesure. Des bulles d"air excessives ou des conditions de fluide inappropriées peuvent affecter les performances.

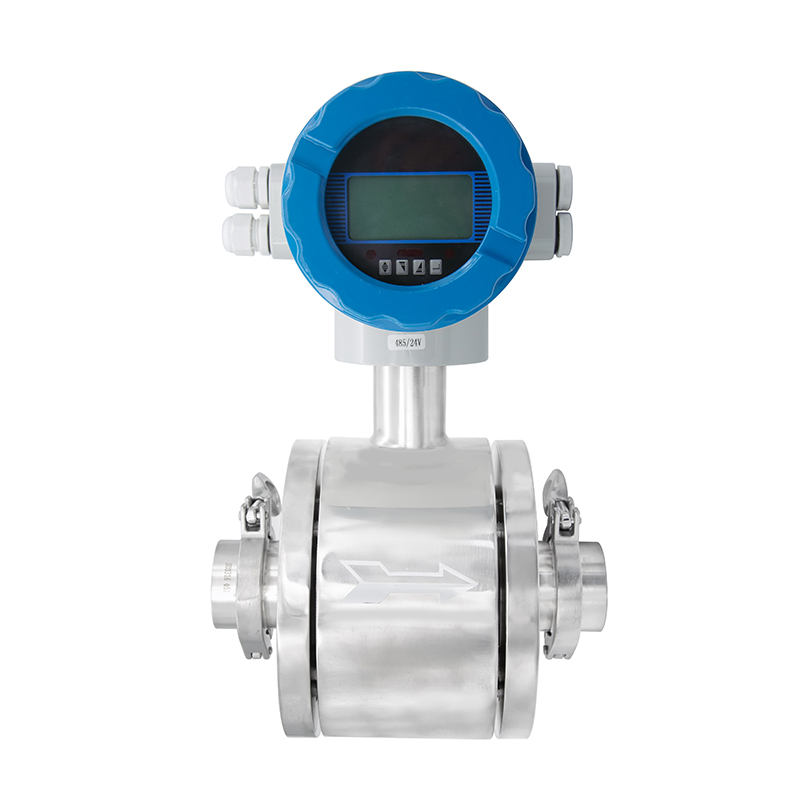

Le débitmètre d'eau électromagnétique à affichage numérique HFM100 de HJ Sensor est un exemple de produit. Ses informations publiées indiquent une exigence de conductivité supérieure à 5 μS/cm. Elle propose également différents matériaux de revêtement et d’électrodes. Ces options permettent de s'adapter à différents liquides conducteurs.

Débitmètre à ultrasons

Les débitmètres à ultrasons utilisent des ondes sonores pour mesurer le mouvement des fluides. Les modèles de temps de transit comparent les temps de parcours des signaux en amont et en aval. Les modèles Doppler utilisent les changements de fréquence des particules ou des bulles en suspension.

Leur dimensionnement dépend des dimensions des canalisations et des conditions du fluide. Le matériau des tuyaux influence également la transmission du signal. La position d"installation et le couplage acoustique nécessitent une attention particulière.

Certains compteurs à ultrasons s"installent à l"extérieur. Ils peuvent mesurer le débit sans couper le pipeline. Cette fonctionnalité peut réduire le travail d"installation. Cependant, l’état des canalisations et les caractéristiques du fluide restent importants. Les acheteurs doivent confirmer la compatibilité avant de sélectionner cette technologie.

Débitmètres à vortex et à turbine

Les débitmètres à vortex détectent les vortex créés derrière une obstruction interne. La fréquence du vortex est liée à la vitesse du fluide. Ils peuvent mesurer des liquides, des gaz et de la vapeur appropriés.

Leur dimensionnement dépend de la vitesse d"écoulement et des conditions d"exploitation. Un débit très faible peut produire des signaux faibles. Un débit élevé peut dépasser la plage de fonctionnement recommandée. La perte de pression nécessite également une évaluation.

Les débitmètres à turbine utilisent un rotor interne rotatif. Le mouvement du fluide fait tourner le rotor. Sa rotation produit un signal lié au débit. Ces compteurs peuvent fournir des performances de mesure utiles dans des conditions appropriées.

Cependant, la viscosité et la propreté du fluide sont importantes. Les particules peuvent affecter le mouvement du rotor. Les acheteurs doivent confirmer les exigences de débit minimum et les besoins de maintenance.

Débitmètres à pression différentielle

Les débitmètres à pression différentielle calculent le débit à partir d"une différence de pression. Les éléments primaires courants comprennent les plaques à orifices et les tubes venturi. Le liquide traverse une restriction. Cela crée une différence de pression mesurable.

Pour de nombreux arrangements standard de pression différentielle, le débit est lié à la racine carrée de la pression différentielle. La densité et d"autres propriétés du fluide influencent également le calcul.

Ces instruments nécessitent des plages de mesure de pression adaptées. Leurs éléments primaires créent également des pertes de pression. Les acheteurs doivent évaluer à la fois la perte de pression permanente et la pression disponible du système.

Astuce : Sélectionnez la technologie de mesure avant de finaliser le diamètre du compteur. Différentes technologies ont des exigences de fonctionnement différentes.

Comment les conditions d’installation influencent-elles le dimensionnement du débitmètre ?

Des calculs corrects ne garantissent pas des mesures précises. Les conditions d"installation affectent également les performances. Les ingénieurs doivent évaluer la disposition du pipeline et les facteurs environnementaux.

Longueur de tuyau droit et profil de débit

Les coudes et les valves peuvent perturber le mouvement des fluides. Ils peuvent créer des turbulences ou une répartition inégale des vitesses. Ces conditions peuvent influencer la précision des mesures.

Certains débitmètres nécessitent des sections de tuyaux droites en amont et en aval. Leurs longueurs requises dépendent de la conception du compteur. Les instructions d"installation doivent déterminer les exigences réelles.

Les réducteurs et les pompes affectent également les profils de débit. Les conditionneurs de débit peuvent être utiles dans certaines installations. Cependant, ils ne peuvent pas remplacer une bonne planification de l’installation.

Les acheteurs doivent fournir des dessins de pipeline lorsque cela est possible. Ces dessins aident les fabricants à évaluer les restrictions d"installation.

Orientation du pipeline et conditions du pipeline complet

L’orientation pipeline affecte plusieurs technologies de mesure. Les débitmètres électromagnétiques nécessitent généralement un tuyau plein. Les poches d"air peuvent interrompre la fiabilité des mesures.

Les installations horizontales doivent éviter les endroits où l"air s"accumule. Les installations verticales doivent maintenir une direction d"écoulement appropriée. La disposition exacte dépend de l"instrument.

Les conditions de drainage et de conduites vides sont également importantes. Certains systèmes nécessitent une détection de canalisation vide. D"autres nécessitent des positions d"installation appropriées pour éviter l"accumulation de sédiments.

Pour les applications sanitaires, le drainage et le nettoyage sont importants. de HJ Sensor Le débitmètre de bière électromagnétique à trois pinces HFM100 SS316L fournit une configuration de connexion sanitaire. Ses informations sur les produits identifient les applications en matière de brasserie et de boissons.

Vibrations, températures et conditions environnementales

Les vibrations externes peuvent affecter la stabilité de l"instrument. Les changements de température peuvent influencer l’électronique et les matériaux. L"humidité peut également affecter les boîtiers électriques inadaptés.

Les acheteurs doivent évaluer l"environnement d"installation. Les équipements extérieurs peuvent nécessiter une protection appropriée. Les processus à haute température nécessitent une construction de capteur compatible.

Les interférences électriques sont une autre considération. Les câbles de signal doivent suivre les instructions d"installation du fabricant. Une mise à la terre appropriée peut être importante pour les compteurs électromagnétiques.

Ces facteurs doivent apparaître dans la fiche des exigences techniques. Ils aident les fabricants à recommander des configurations adaptées.

Comment les acheteurs peuvent-ils vérifier les spécifications du débitmètre avant de commander ?

Un débitmètre approprié doit satisfaire à la fois aux exigences de mesure et d"installation. Les acheteurs doivent comparer les spécifications techniques complètes. Ils ne doivent pas sélectionner les produits en fonction uniquement du diamètre.

Préparer une fiche d’exigence technique complète

Préparez les informations sur le processus avant de demander des devis. Cela aide les fabricants à évaluer l’application réelle. Cela réduit également les modifications inutiles des spécifications.

Une fiche d’exigences utile devrait inclure :

Ces informations donnent aux fournisseurs une image technique plus claire. Ils peuvent recommander des technologies et des configurations de compteurs appropriées.

Comparez les fiches techniques des fabricants et les recommandations de dimensionnement

Les fiches techniques des fabricants fournissent des informations de sélection essentielles. Les acheteurs doivent comparer la plage de mesure et la précision. Ils devraient également examiner les pressions nominales et les limites de température.

Les dimensions de connexion doivent correspondre au pipeline. Les matériaux mouillés doivent être adaptés au fluide. Les signaux de sortie doivent correspondre à l’équipement de contrôle existant.

Par exemple, HJ Sensor répertorie plusieurs technologies de mesure de débit. Sa gamme de produits de débitmètres comprend des configurations électromagnétiques, à vortex, à turbine et autres. Les acheteurs peuvent comparer les catégories de produits disponibles avant de demander des recommandations.

Les modèles électromagnétiques HFM100 fournissent des exemples de configuration utiles. La version sanitaire utilise une construction mouillée SS316L. Le débitmètre d"eau numérique indique un degré de précision de 0,5. Il s’agit de spécifications de produits publiées et non d’exigences universelles de l’industrie. Confirmez la configuration exacte avant de commander.

Erreurs courantes de dimensionnement du débitmètre

Plusieurs erreurs courantes peuvent affecter la sélection. Les acheteurs choisissent parfois des compteurs en utilisant uniquement la taille nominale des tuyaux. D"autres ignorent le débit de fonctionnement minimum. Les deux approches peuvent produire des résultats inappropriés.

Une autre erreur consiste à confondre précision et répétabilité. Ces spécifications décrivent différentes caractéristiques de performances. Les acheteurs doivent également éviter de négliger la viscosité et la conductivité.

La chute de pression est une autre considération importante. Un compteur peut répondre aux exigences de mesure mais créer une résistance excessive du système. Les restrictions d"installation peuvent également affecter les performances.

Avant de passer une commande, vérifiez les points suivants :

• Confirmez le diamètre interne réel du tuyau.

• Vérifiez la plage complète de débit de fonctionnement.

• Vérifiez la compatibilité des fluides et les principes de mesure.

• Comparez les pressions nominales et les limites de température.

• Confirmez la compatibilité du signal de sortie.

• Passez en revue les exigences d’installation et de tuyaux droits.

• Demandez les recommandations de dimensionnement du fabricant.

Astuce : Demandez aux fournisseurs de confirmer par écrit la taille du compteur proposée. Conservez la base de dimensionnement à côté du devis final.

Conclusion

Un dimensionnement précis du débitmètre améliore la fiabilité des mesures et l’efficacité du système. Une sélection appropriée nécessite d'évaluer le débit, le diamètre du tuyau, les propriétés du fluide et les conditions de fonctionnement. HJ Sensor propose des débitmètres électromagnétiques avec des options de matériaux et de sortie flexibles, prenant en charge une mesure de débit industriel fiable et des exigences d'application personnalisées.

FAQ

Q : Comment calculez-vous la taille du débitmètre ?

R : Utilisez le débit, le diamètre du tuyau et la vitesse pour calculer le dimensionnement approprié.

Q : Pourquoi le dimensionnement du débitmètre est-il important ?

R : Un dimensionnement correct améliore la précision et réduit la perte de pression.

Q : Qu"est-ce qui affecte la précision du débitmètre ?

R : Propriétés du fluide, vitesse, conditions d"installation et de fonctionnement.

Q : Comment choisir un débitmètre ?

R : Comparez la plage de mesure, la précision, les matériaux et les signaux de sortie.

Q : Quel débitmètre convient aux liquides conducteurs ?

R : Les débitmètres électromagnétiques conviennent aux liquides conducteurs tels que l"eau.
