La différence entre un capteur de température et un transmetteur de température

La mesure de la température joue un rôle crucial dans diverses applications industrielles, garantissant le fonctionnement efficace des processus. Cependant, de nombreuses personnes confondent les capteurs de température avec les transmetteurs de température , ignorant en quoi ils diffèrent et les rôles spécifiques que joue chaque appareil. Dans cet article, nous explorerons ces différences et vous aiderons à comprendre quand utiliser chacune d’elles, afin que vous puissiez prendre des décisions éclairées pour vos besoins en matière de surveillance de la température.

Qu'est-ce qu'un capteur de température ?

Les capteurs de température sont des appareils essentiels utilisés pour mesurer la température d'un objet ou d'un environnement. Ces capteurs convertissent les variations physiques de température en signaux électriques, qui peuvent ensuite être mesurés et analysés par des instruments tels que des contrôleurs, des moniteurs et des enregistreurs de données. La conversion de la température en un signal mesurable est ce qui rend les capteurs de température indispensables dans diverses industries, notamment la fabrication, la santé, la production alimentaire, etc.

Fonction et types

La fonction principale d'un capteur de température est de détecter les changements de température dans son environnement et de convertir ces changements en un signal électrique utilisable. Différents capteurs sont utilisés en fonction de l'application et de la plage de température requise. Voici une liste des trois types de capteurs de température les plus courants :

● Thermocouples : ces capteurs sont constitués de deux fils métalliques différents reliés à une extrémité. La différence de température entre la jonction et les extrémités libres des fils génère une tension mesurable. Les thermocouples sont largement utilisés en raison de leur large plage de températures, de -200°C à 1 750°C, et de leur coût relativement faible.

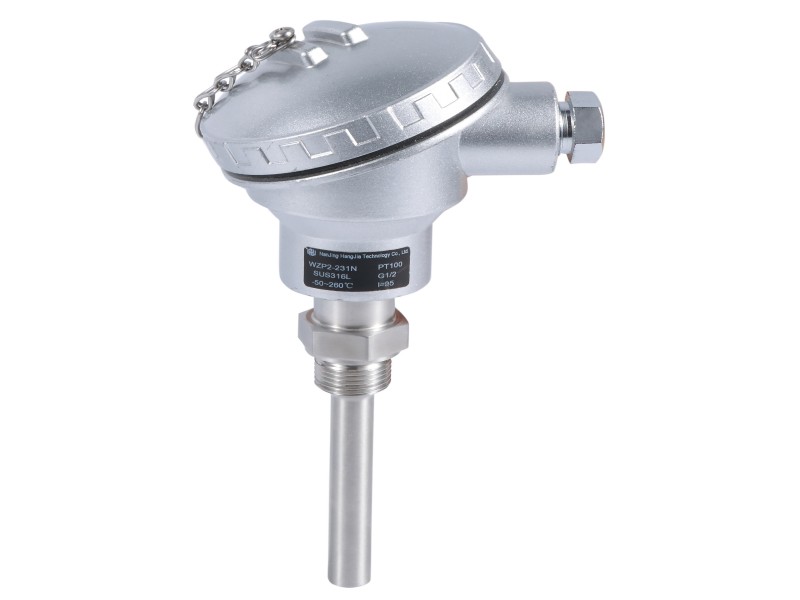

● RTD (Détecteur de température à résistance) : les RTD, souvent en platine, fonctionnent en mesurant la variation de la résistance électrique du matériau avec la température. Le PT100 RTD, par exemple, a une résistance de 100 ohms à 0°C, qui augmente avec l'augmentation des températures. Les RTD offrent une précision et une stabilité élevées, ce qui les rend adaptés aux applications nécessitant des mesures précises.

● Thermistances : ces capteurs ont une résistance qui change considérablement avec la température, ce qui les rend très sensibles. Bien que les thermistances offrent une excellente précision, leur plage de température est généralement limitée par rapport aux thermocouples et aux RTD. Ils sont couramment utilisés dans des applications telles que la protection des moteurs et les systèmes CVC, où la variation de température est mieux contrôlée.

Tableau 1 : Types et caractéristiques des capteurs de température

Type de capteur	Plage de température	Caractéristiques clés	Applications
Thermocouple	-200°C à 1750°C	Faible coût, réponse rapide, large gamme	Industrie, Aérospatiale, Fabrication
RDT (PT100)	-200°C à 850°C	Haute précision, stable, fiable	Chimie, pétrole et gaz, produits pharmaceutiques
Thermistance	-50°C à 150°C	Haute sensibilité, bonne précision à basses températures	CVC, médical, électronique grand public

Comment fonctionnent les capteurs de température

Les capteurs de température fonctionnent selon divers principes physiques. Les mécanismes les plus courants incluent les changements de résistance (comme dans les RTD), la génération de tension (dans les thermocouples) et les courbes résistance-température (dans les thermistances). Ces capteurs interagissent avec leur environnement pour détecter les variations de température, qui sont ensuite traduites en signaux électriques pouvant être traités.

Par exemple, les thermocouples produisent une tension basée sur le gradient de température entre les deux métaux, tandis que les RTD mesurent les changements de résistance à mesure que la température fluctue. La relation entre la température et le signal électrique peut souvent être complexe et non linéaire, c'est pourquoi de nombreux capteurs incluent des systèmes de conditionnement de signal pour convertir les lectures brutes en valeurs utilisables.

Caractéristiques du signal et interférence

Les signaux des capteurs de température sont généralement faibles et sensibles au bruit et aux interférences. Par exemple, la basse tension produite par les thermocouples peut facilement être déformée par le bruit électrique, en particulier lorsque de longs fils sont impliqués. De même, les RTD, qui reposent sur des changements de résistance, peuvent être influencés par la résistance des câbles de connexion, provoquant ainsi des erreurs de mesure. Pour résoudre ces problèmes, les capteurs de température nécessitent souvent des composants supplémentaires, tels que des amplificateurs de signal ou des circuits de compensation, pour garantir la transmission de données précises pour une analyse plus approfondie.

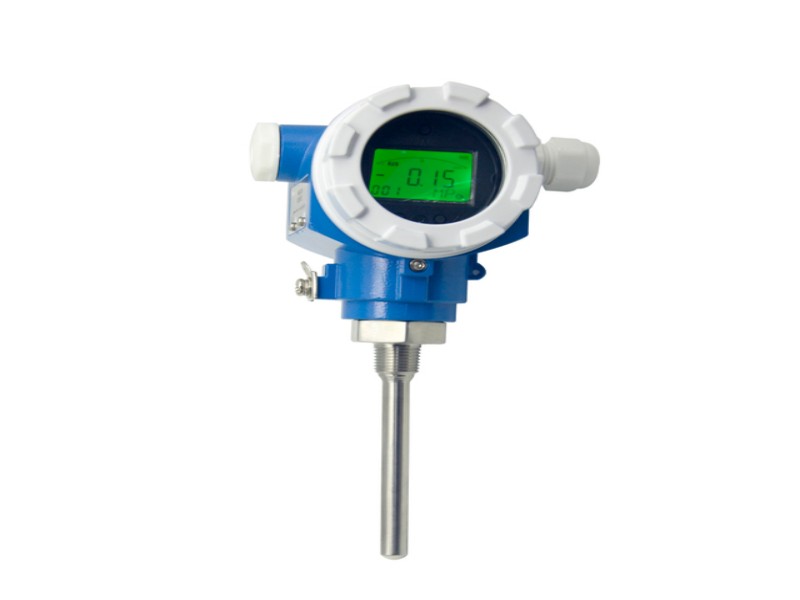

Qu'est-ce qu'un transmetteur de température ?

Un transmetteur de température est un dispositif crucial dans les systèmes de surveillance de la température industrielle. Il fonctionne conjointement avec des capteurs de température pour convertir le signal brut du capteur en un format standardisé et lisible qui peut être transmis sur de longues distances à des systèmes de contrôle tels que des automates programmables (automates programmables) ou des systèmes SCADA. Ce faisant, les transmetteurs de température garantissent que les données de température sont transmises avec précision aux opérateurs ou aux systèmes automatisés pour une analyse et une action plus approfondies.

Fonction et comment ça marche

La fonction principale d'un transmetteur de température est de prendre le signal brut, souvent non linéaire ou faible, produit par un capteur de température (tel qu'un thermocouple, un RTD ou une thermistance) et de le convertir en une sortie standardisée. Les signaux de sortie courants incluent 4-20 mA, 0-10 V ou des protocoles numériques comme Modbus, selon l'application. Ces signaux standardisés sont bien plus adaptés à la transmission longue distance et peuvent être directement interprétés par les systèmes de contrôle, permettant une intégration transparente dans les processus industriels.

Les transmetteurs de température incluent généralement plusieurs processus essentiels pour garantir la précision et la fiabilité du signal :

● Amplification : Le signal brut du capteur est souvent trop faible pour être utilisé directement. L'émetteur amplifie ce signal à un niveau utilisable.

● Linéarisation : De nombreux capteurs, tels que les thermocouples et les RTD, génèrent des signaux non linéaires. Le transmetteur linéarise le signal, garantissant qu'il correspond précisément à la température mesurée.

● Filtrage du bruit : les environnements industriels sont sujets au bruit électrique, qui peut déformer les signaux des capteurs. Les transmetteurs de température incluent des capacités de filtrage du bruit pour garantir l'intégrité du signal transmis.

Avantages de l'utilisation d'un transmetteur de température

Les transmetteurs de température offrent plusieurs avantages distincts par rapport à l'utilisation de capteurs bruts seuls, ce qui les rend essentiels pour de nombreuses applications industrielles.

● Signal stable sur de longues distances : contrairement aux capteurs, qui peuvent subir une dégradation du signal sur de longues distances, les émetteurs garantissent que le signal reste stable et précis sur de grandes distances. Ceci est particulièrement important dans les grandes installations industrielles où les systèmes de contrôle peuvent être situés loin des points de mesure.

● Haute immunité aux interférences : les transmetteurs de température sont conçus pour résister au bruit électrique et aux autres interférences environnementales, garantissant que le signal reste clair et fiable même dans des environnements électriquement bruyants.

● Intégration facile avec les systèmes de contrôle : les transmetteurs de température fournissent des sorties standardisées (telles que 4-20 mA), ce qui facilite leur intégration avec les automates, les systèmes DCS (systèmes de contrôle distribués) et SCADA (contrôle de supervision et acquisition de données). Cela réduit le besoin d'équipements de conditionnement de signal supplémentaires, simplifiant ainsi la conception globale du système et réduisant les coûts d'installation.

● Nécessité réduite de conditionnement de signal supplémentaire : en convertissant le signal brut du capteur en une sortie standard, les transmetteurs de température éliminent le besoin d'équipements supplémentaires, tels que des amplificateurs ou des conditionneurs de signal, qui seraient autrement nécessaires lors de l'utilisation de capteurs seuls.

Différences clés entre les capteurs de température et les transmetteurs de température

Les capteurs de température et les transmetteurs de température font tous deux partie intégrante des systèmes de mesure de température modernes, mais ils remplissent des rôles différents et offrent des avantages distincts. Comprendre ces différences est crucial pour sélectionner le bon équipement pour votre application. Ci-dessous, nous explorerons les principales distinctions entre les deux, en nous concentrant sur les considérations de fonctionnalité, de sortie de signal, d'installation et de coût.

Fonctionnalité et sortie de signal

La principale différence entre les capteurs de température et les transmetteurs de température réside dans leur fonctionnalité et le type de signal qu'ils produisent.

● Capteurs de température : ces appareils sont conçus pour mesurer directement les changements de température et convertir ces changements en signaux électriques bruts, tels que les changements de tension, de résistance ou de courant. Par exemple, les thermocouples génèrent une petite tension proportionnelle aux changements de température, tandis que les RTD (Détecteurs de température à résistance) produisent un changement de résistance avec les fluctuations de température. Cependant, ces signaux bruts sont souvent faibles, non linéaires et sensibles au bruit, ce qui nécessite un conditionnement de signal supplémentaire pour être utilisables dans les systèmes industriels.

● Transmetteurs de température : en revanche, les transmetteurs de température traitent et convertissent le signal brut d'un capteur en un signal standardisé et conditionné, adapté à l'intégration avec des systèmes de contrôle. La sortie la plus courante pour les émetteurs est un signal de courant 4-20 mA, idéal pour la transmission longue distance et compatible avec une large gamme de systèmes de contrôle industriels. En amplifiant, linéarisant et filtrant le signal, les émetteurs garantissent des données précises et stables qui peuvent être envoyées sur de longues distances sans dégradation.

Considérations relatives à l'installation et aux coûts

Une autre différence significative entre les capteurs de température et les transmetteurs de température réside dans le processus d'installation et les coûts associés.

● Capteurs de température : l'installation de capteurs de température est relativement simple, en particulier dans les applications où la distance entre le capteur et le système de contrôle est courte. Cependant, comme les capteurs produisent des signaux bruts, ils nécessitent souvent des équipements de conditionnement de signaux supplémentaires, tels que des amplificateurs et des compensateurs, pour garantir des lectures précises sur de plus longues distances. Cela ajoute à la complexité du système global, en particulier dans les configurations plus grandes où plusieurs capteurs sont utilisés.

● Transmetteurs de température : bien que les transmetteurs de température aient un coût initial plus élevé en raison de l'électronique ajoutée, ils simplifient l'installation et la conception du système. Étant donné que les émetteurs convertissent les signaux bruts en sorties standardisées, aucun équipement de conditionnement de signal supplémentaire n'est nécessaire. Ils peuvent facilement s'intégrer aux automates, aux systèmes SCADA et à d'autres systèmes de contrôle, ce qui les rend idéaux pour les applications longue distance où l'intégrité du signal est cruciale.

Quand choisir un capteur de température ou un transmetteur de température

Le choix du bon appareil de mesure de la température, qu'il s'agisse d'un capteur de température ou d'un transmetteur de température, dépend en grande partie des besoins spécifiques de votre application. Comprendre quand utiliser chacun est essentiel pour optimiser les performances, la précision et les coûts.

Choisir un capteur de température

Les capteurs de température sont idéaux pour les applications où la simplicité et la mesure à courte distance sont essentielles. Voici des scénarios dans lesquels vous choisiriez généralement un capteur de température :

● Mesure à courte distance : lorsque la distance entre le capteur et le système de contrôle est relativement courte (généralement quelques mètres), les capteurs de température conviennent. Dans ces cas, la dégradation du signal est minime et les capteurs peuvent directement émettre des signaux bruts.

● Applications simples : pour une surveillance simple de la température où une haute précision n'est pas critique, des capteurs de température suffisent. Cela inclut des applications telles que la surveillance de la température des équipements de base ou les systèmes CVC, où les signaux n'ont pas besoin de parcourir de longues distances ou de nécessiter un traitement lourd.

● Systèmes de conditionnement de signaux existants : si votre système dispose déjà de l'infrastructure de traitement de signal nécessaire, un capteur seul peut être le meilleur choix. Les capteurs peuvent être intégrés aux amplificateurs, compensateurs ou convertisseurs analogique-numérique (CAN) existants pour conditionner le signal selon les besoins.

Choisir un transmetteur de température

En revanche, des transmetteurs de température sont nécessaires dans les systèmes plus complexes ou à grande échelle. Pensez à choisir un transmetteur de température dans les situations suivantes :

● Mesure longue distance : lorsque les signaux de température doivent être transmis sur de longues distances (parfois des centaines de mètres ou plus), un transmetteur de température est essentiel. Il garantit que le signal reste stable et exempt de dégradation.

● Exigences de haute précision : pour les applications où des lectures précises de température sont essentielles, comme dans le contrôle de processus, la fabrication de produits chimiques ou les laboratoires, un transmetteur de température garantit que le signal est linéarisé, amplifié et sans bruit.

● Intégration avec les systèmes de contrôle industriels : les transmetteurs de température conviennent mieux aux environnements dans lesquels les données de mesure doivent être intégrées à des automates, des systèmes SCADA ou d'autres systèmes de contrôle. Ils produisent des signaux standardisés comme 4-20 mA, compatibles avec la plupart des configurations industrielles, ce qui les rend idéaux pour le contrôle automatisé.

Conclusion

En conclusion, les capteurs de température et les transmetteurs de température remplissent des fonctions différentes dans les systèmes de mesure de température. Les capteurs fournissent des signaux bruts, tandis que les émetteurs conditionnent et normalisent ces signaux pour une transmission longue distance et une intégration avec les systèmes de contrôle. Le choix du bon appareil dépend de facteurs tels que la distance, la précision et le budget. Chez Nanjing Hangjia Electronic Technology Co.,Ltd. , nous proposons des transmetteurs et des capteurs de température de haute qualité, conçus pour améliorer la précision et l'efficacité de vos systèmes de surveillance de la température industrielle.

FAQ

Q : Quel est le rôle d'un transmetteur de température dans les applications industrielles ?

R : Un transmetteur de température convertit les signaux bruts d'un capteur en sortie standardisée, garantissant une transmission stable du signal sur de longues distances et une intégration facile avec les systèmes de contrôle.

Q : En quoi un capteur de température diffère-t-il d'un transmetteur de température ?

R : Un capteur de température détecte la température et génère des signaux électriques bruts, tandis qu'un transmetteur de température conditionne et normalise ces signaux pour une transmission et une intégration de données fiables.

Q : Quand faut-il utiliser un transmetteur de température à la place d’un capteur ?

R : Un transmetteur de température doit être utilisé lorsqu'une transmission de signal longue distance ou une précision élevée du signal est requise, en particulier dans les systèmes industriels complexes avec surveillance à distance.
