Comprendre les émetteurs de température numérique 4-20mA: comment ils fonctionnent et où ils sont utilisés

Dans de nombreuses industries, la température est plus qu'un simple nombre - c'est un facteur clé qui détermine l'efficacité, la sécurité et la qualité des produits. De la gestion de l'eau dans les réservoirs de stockage au contrôle de la chaleur dans des fours industriels massifs, une surveillance précise de la température est essentielle. C'est là que l' émetteur de température numérique de 4 à 20 mm joue un rôle vital. Il s'agit de l'un des appareils les plus utilisés pour convertir les lectures de température en un signal qui peut être facilement transmis, lu et traité par des systèmes de contrôle.

La norme de 4 à 20 mm est fiable depuis des décennies et, combinée avec un traitement numérique, il devient un outil puissant pour une mesure de température précise et fiable. Cet article expliquera comment ces émetteurs fonctionnent, pourquoi ils sont si populaires et où ils sont appliqués - des exemples de couverture tels que les réservoirs d'eau, les centrales électriques, les installations pétrolières et gazières, les fours, les systèmes de vapeur et les colonnes de distillation.

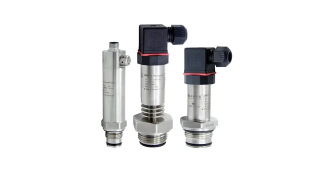

Qu'est-ce qu'un émetteur de température numérique de 4 à 20 mm?

Un numérique de 4 à 20 mm émetteur de température est un dispositif qui prend l'entrée d'un capteur de température - tel qu'un RTD (détecteur de température de résistance) ou un thermocouple - et le convertit en un signal électrique allant de 4 à 20 milliance (MA). Ce signal est ensuite envoyé à un système de contrôle comme un PLC (contrôleur logique programmable), DCS (système de contrôle distribué) ou enregistreur de données.

La pièce 'numérique ' fait référence à l'électronique interne qui traite le signal de température avant de la convertir en sortie de courant de 4-20 mA. Cela signifie que l'appareil peut filtrer le bruit, appliquer un étalonnage et même offrir des options de communication supplémentaires comme le protocole HART (transport à distance adressable sur autoroute) pour la surveillance et la configuration avancées.

Pourquoi la norme 4-20mA est largement utilisée

Le signal 4-20mA est considéré comme une norme de l'industrie pour quelques raisons importantes:

• Résistance au bruit - Les signaux de courant sont moins affectés par le bruit électrique par rapport aux signaux de tension, ce qui les rend idéaux pour les environnements industriels avec des machines lourdes.

• Transmission à longue distance - Le signal peut être envoyé sur de longs câbles sans perte de précision significative.

• Dépannage simple - puisque 4mA représente la valeur minimale et 20mA le maximum, un signal inférieur à 4 mA ou plus 20 mA indique immédiatement un défaut.

• Simplicité à deux fils - de nombreux émetteurs fonctionnent sur seulement deux fils, qui fournissent la puissance et transportent le signal.

Comment fonctionne un émetteur de température numérique de 4 à 20 mm

Le processus peut être décomposé en plusieurs étapes:

• Détection de température - un capteur tel qu'un RTD PT100 ou un thermocouple détecte la température. Par exemple, dans un four, le capteur est placé à l'intérieur pour mesurer les niveaux de chaleur internes.

• Conversion du signal - Le signal brut du capteur est souvent petit et instable. L'électronique de l'émetteur le convertit en un signal numérique traité stable et traité.

• Échelle à 4-20mA - La plage de température est cartographiée à l'échelle de 4-20m. Par exemple, 0 ° C peut être de 4 mA et 200 ° C peut être de 20 mA.

• Transmission du signal - Le signal se déplace à travers les câbles vers le système de contrôle, même s'il est à des centaines de mètres.

• Affichage et contrôle - Le système de contrôle interprète la valeur actuelle et peut l'afficher, le enregistrer ou déclencher des actions de contrôle telles que l'ouverture d'une vanne ou l'arrêt d'un radiateur.

Avantages clés des émetteurs de température numérique

• Haute précision - Le traitement numérique aide à éliminer le bruit du signal et à améliorer la précision de la mesure.

• Fiabilité dans des conditions difficiles - ils fonctionnent dans des environnements avec des vibrations, une chaleur élevée ou une interférence électrique.

• Facilité d'intégration - Compatible avec une large gamme de systèmes de contrôle industriels.

• Autodiagnostic - De nombreux modèles peuvent alerter les opérateurs en cas de défaut de capteur ou de problème de câblage.

Applications d'émetteurs de température numérique de 4 à 20 mm

Maintenant que nous comprenons comment ces émetteurs fonctionnent, explorons leurs utilisations réelles dans différentes industries.

Surveillance de la température du réservoir d'eau

Dans les installations où l'eau est stockée pour les processus industriels ou l'approvisionnement municipal, le maintien de la bonne température peut être important. Par exemple, dans les usines de transformation des aliments, l'eau utilisée pour le nettoyage et le mélange doit rester dans certaines limites de température pour assurer l'hygiène et la qualité du produit.

Un émetteur de température numérique de 4 à 20 mm installé dans un réservoir d'eau peut fournir une surveillance continue. Si l'eau devient trop chaude ou trop froide, le système de commande peut automatiquement ajuster les radiateurs ou les systèmes de refroidissement. La stabilité du signal 4-20mA assure des lectures précises même si la salle de contrôle est située loin du réservoir.

Centrales électriques

Dans les installations de production d'électricité - que le charbon, le gaz naturel, le nucléaire ou le contrôle renouvelable - une température soit critique. Les chaudières, les turbines et les systèmes de refroidissement reposent tous sur des lectures de température précises pour fonctionner efficacement et en toute sécurité.

Par exemple:

• Température de la vapeur de la chaudière - Si la température de vapeur augmente trop élevée, elle peut endommager les turbines ou la tuyauterie. Un émetteur envoie des lectures en temps réel afin que les opérateurs puissent ajuster les taux d'entrée de carburant ou de refroidissement.

• Systèmes d'eau de refroidissement - Dans les usines nucléaires et thermiques, l'eau de refroidissement doit rester dans des limites sûres pour protéger l'équipement.

La durabilité des émetteurs numériques de 4 à 20 mA les rend adaptés à la chaleur élevée, aux vibrations et au bruit électrique communs dans ces environnements.

Installations de pétrole et de gaz

L'industrie pétrolière et gazière opère souvent dans des conditions extrêmes, des plates-formes offshore aux pipelines du désert. La surveillance de la température est vitale pour la sécurité et l'efficacité.

Les utilisations courantes incluent:

• Surveillance des pipelines - Assurer le pétrole brut à la bonne température pour éviter les problèmes de solidification ou d'écoulement.

• Processus de raffinage - Dans les unités de distillation et de fissuration, les lectures de température précises déterminent la qualité du produit.

• Réservoirs de stockage - Surveillance des liquides stockés pour empêcher la surchauffe ou le refroidissement au-delà des limites sûres.

La résistance du signal 4-20mA à l'interférence garantit une transmission fiable des données même sur de longues distances, ce qui est essentiel dans les dispositions de raffinerie tentaculaires.

Contrôle de la température du four

Dans les industries telles que la céramique, la métallurgie et la fabrication de ciment, les fours fonctionnent à des températures extrêmement élevées. La cohérence est essentielle - si la température est trop faible, les produits peuvent être faibles; S'ils sont trop élevés, ils peuvent être endommagés.

Un émetteur de température numérique de 4 à 20 mm connecté à un thermocouple à haute température peut gérer ces conditions exigeantes. Sa précision permet aux opérateurs de maintenir des profils de tir précis, ce qui est crucial pour atteindre les caractéristiques du produit souhaitées.

Surveillance de la température de vapeur

La vapeur est largement utilisée dans la fabrication pour le chauffage, la stérilisation et la production d'énergie. Le contrôle de la température de la vapeur est essentiel pour éviter les dommages causés par l'équipement, maintenir l'efficacité énergétique et assurer la sécurité.

Par exemple:

• Dans la transformation des aliments, la stérilisation à la vapeur nécessite des températures exactes pour tuer les micro-organismes sans endommager l'emballage.

• Dans la production textile, la vapeur est utilisée pour la teinture et la finition des tissus, et la cohérence de la température affecte la qualité finale.

• Un émetteur garantit que les données de température du système de vapeur atteignent le panneau de commande en temps réel, permettant des ajustements rapides.

Colonnes de distillation

La distillation est un processus utilisé dans les usines chimiques, les raffineries d'huile et la production de boissons pour séparer les liquides en fonction de leurs points d'ébullition. La mesure de la température à différents points d'une colonne de distillation est essentielle pour le contrôle du processus.

L'émetteur de température numérique de 4 à 20 mA fournit des lectures précises à partir de plusieurs emplacements de colonnes. Cela aide les opérateurs à ajuster l'entrée thermique, les ratios de reflux et les débits pour optimiser l'efficacité de séparation et la pureté du produit.

Pourquoi les émetteurs de température numérique 4 à 20 mA sont idéaux pour ces applications

Le fil conducteur dans ces industries est le besoin de précision, de durabilité et de communication à longue distance. Les réservoirs d'eau, les centrales électriques, les installations pétrolières, les fours, les systèmes de vapeur et les colonnes de distillation fonctionnent tous dans des conditions difficiles où les interférences électriques, les températures extrêmes et la contrainte mécanique sont courantes. La norme de 4-20m, combinée au traitement numérique, garantit que les lectures de température restent stables et dignes de confiance.

De plus, ces émetteurs sont relativement simples à installer et à intégrer dans les systèmes de contrôle existants, ce qui en fait un choix pratique pour les nouveaux projets et les rénovations.

Réflexions finales

L'émetteur de température numérique de 4 à 20 mm est plus qu'un simple équipement de mesure - c'est un lien critique entre le processus physique et le système de contrôle qui le gère. En convertissant les lectures de température brutes en un signal fiable et facile à lire, il permet aux industries de fonctionner plus en toute sécurité, efficacement et cohérente.

Que vous surveilliez la température dans un réservoir d'eau, contrôlez un four, gérez les systèmes de vapeur ou affinagez un processus de distillation, cette technologie offre la précision et la fiabilité dont vous avez besoin pour maintenir les opérations sur la bonne voie.
