Quels sont les différents types de transmetteurs de niveau submersibles ?

Introduction

Une mesure précise du niveau de liquide est cruciale pour de nombreuses industries. Les transmetteurs de niveau submersibles offrent une solution fiable, mesurant directement les niveaux de liquide en étant assis dans le fluide. Ces appareils sont essentiels au traitement de l’eau, au traitement chimique, etc. Dans cet article, vous découvrirez leurs types, leurs fonctionnalités et leurs avantages, garantissant des performances optimales dans des environnements exigeants.

Comprendre les transmetteurs de niveau submersibles

Définition et fonctionnalité

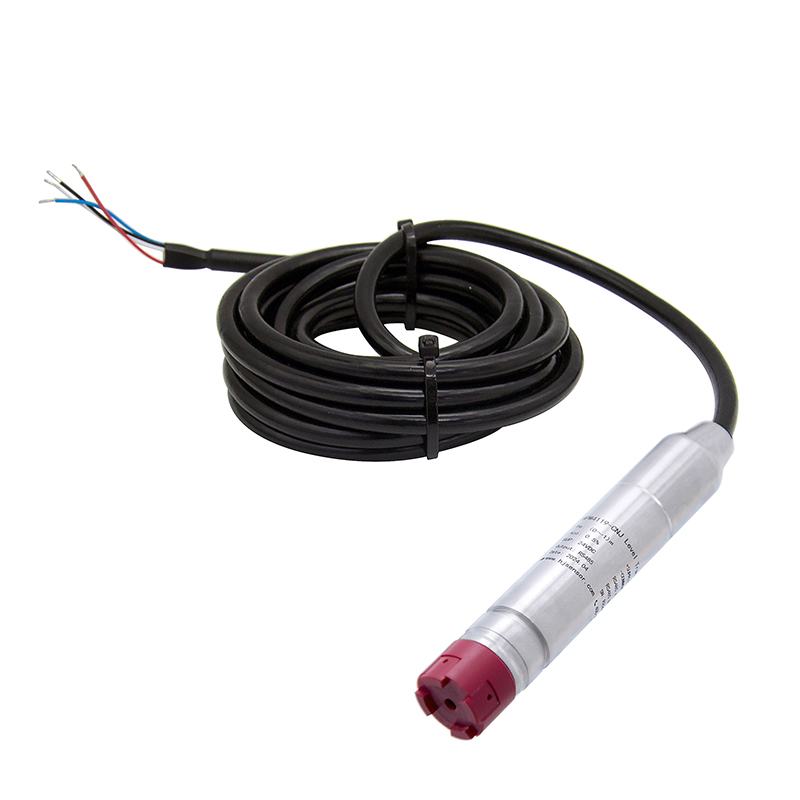

Les transmetteurs de niveau submersibles sont des appareils conçus pour mesurer les niveaux de liquide en étant placés directement dans le fluide. Ils se trouvent au fond des réservoirs, des puits ou des réservoirs, détectant la hauteur du liquide au-dessus d'eux. Ces transmetteurs convertissent la pression exercée par la colonne de liquide en un signal électrique, généralement une sortie de 4 à 20 mA, qui peut être envoyé à des systèmes de surveillance ou de contrôle. Parce qu'ils sont immergés, ils fournissent une mesure directe et continue des niveaux de liquide, ce qui les rend très fiables pour une surveillance en temps réel.

Principe de pression hydrostatique

Le principe de base des transmetteurs de niveau submersibles est la pression hydrostatique. Ce principe stipule que la pression à une certaine profondeur dans un liquide est proportionnelle à la hauteur de la colonne de liquide au-dessus de ce point. La formule utilisée est :

P = h × ρ × g

Où:

● P est la pression mesurée par le capteur

● h est la hauteur de la colonne de liquide

● ρ est la densité du liquide

● g est l'accélération due à la gravité

À mesure que le niveau de liquide augmente, la pression sur le capteur augmente proportionnellement. Le transmetteur détecte cette pression et la convertit en un signal électrique qui reflète le niveau du liquide. Cette méthode fonctionne bien même dans les liquides turbulents ou mousseux, car le capteur mesure directement la pression et non la surface.

Comparaison avec d'autres technologies de mesure de niveau

Plusieurs technologies existent pour la mesure de niveau de liquide, chacune présentant des avantages et des inconvénients :

● Capteurs hydrostatiques (submersibles) : Avantages : contact direct, précis dans la mousse ou la vapeur, résistant aux produits chimiques agressifs

○ Inconvénients : Doit être immergé, sensible aux changements de densité du liquide

● Capteurs à ultrasons : Avantages : sans contact, faciles à installer

○ Inconvénients : affecté par la mousse, la vapeur, les turbulences et la poussière

● Capteurs radar (y compris radar à ondes guidées) : Avantages : sans contact, très précis, insensibles à la vapeur ou à la mousse

○ Inconvénients : Coût plus élevé, installation plus complexe

● Interrupteurs à flotteur : Avantages : Simple et économique pour la détection de niveau marche/arrêt de base

○ Inconvénients : Précision limitée, pas de mesure continue

Les transmetteurs de niveau submersibles excellent dans les applications nécessitant des mesures continues, précises et fiables, en particulier là où la mousse, la vapeur ou la corrosion chimique peuvent interférer avec d'autres types de capteurs. Leur conception robuste et leur capacité de mesure directe les rendent idéaux pour les environnements industriels difficiles.

Remarque : lors de la sélection de transmetteurs de niveau submersibles, tenez compte des variations de densité et de température du liquide, car ces facteurs peuvent affecter les lectures de pression hydrostatique et la précision globale.

Types de transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles sont disponibles en différents modèles, chacun adapté aux besoins et environnements industriels spécifiques. Ici, nous explorons cinq types populaires : série 100, série 200C, série 300S, série TankPro et boîte de jonction LP 100.

Série 100

La série 100 est conçue pour les industries nécessitant une mesure précise du niveau de liquide dans des conditions difficiles. Il est doté d'un diaphragme de détection en céramique et de matériaux tels que le PVC, le PP, le PVDF et le PTFE Teflon® pour une excellente résistance chimique. Son poids moulé intégré maintient le capteur ancré au fond, garantissant des lectures précises quelles que soient les turbulences ou la mousse. L'émetteur offre une sortie 4-20 mA et une communication RS485 en option. Cette série convient aux réservoirs de produits chimiques, aux applications de traitement de l'eau et des eaux usées.

Principales caractéristiques :

● Haute précision (±0,5 % de la pleine échelle)

● Matériaux résistants à la corrosion

● Conception non obstruante, sans pièces mobiles

● Installation facile avec poids moulé intégré

● Compatible avec les systèmes SCADA

Série 200C

La série 200C cible les environnements industriels difficiles, notamment les applications chimiques agressives. Il utilise un diaphragme en céramique avec une conception anti-colmatage, améliorant les performances dans les liquides visqueux ou remplis de boues. Les matériaux de construction sont similaires à ceux de la série 100 mais mettent l'accent sur la durabilité et la résistance chimique. Son boîtier à revêtement époxy NEMA 4X protège contre les facteurs externes agressifs. Comme la série 100, il fournit une sortie 4-20 mA et est conçu pour une mesure de niveau continue et fiable.

Principales caractéristiques :

● Diaphragme en céramique anti-colmatage avancé

● Résistance chimique supérieure avec les joints toriques Kalrez®

● Poids moulé intégré pour un placement stable

● Sortie haute résolution pour un contrôle précis

● Conception robuste pour un usage industriel

Série 300S

La série 300S est conçue pour les applications à haute pression et dans les réservoirs profonds. Il est doté d'un diaphragme de détection en acier inoxydable 316, qui résiste à des pressions allant jusqu'à 20 bars. Cela le rend idéal pour les industries de transformation du pétrole, du gaz et des produits chimiques où la durabilité dans des conditions extrêmes est essentielle. Le capteur maintient la précision (±0,5 %) et la fiabilité dans les environnements corrosifs. La série 300S comprend également un câble gainé de Téflon® et des joints toriques Kalrez® pour une résistance chimique améliorée.

Principales caractéristiques :

● Options de membrane en acier inoxydable ou en PTFE

● Tolérance haute pression (jusqu'à 20 bar)

● Étalonnage multi-gamme disponible

● Construction robuste pour une fiabilité à long terme

● Sortie 4-20 mA sans programmation requise

Série TankPro

Les transmetteurs TankPro combinent conception compacte et modularité, ce qui rend l'installation simple. Ils conviennent aux liquides corrosifs et non corrosifs, avec des matériaux comme le PVC, le PP, le PVDF et le PTFE. Le capteur comprend un diaphragme en céramique et un poids moulé intégré pour garantir un positionnement stable. TankPro prend en charge la sortie numérique en temps réel, permettant une surveillance continue du niveau. Son boîtier à revêtement époxy NEMA 4X et sa connexion NPT 2″ le rendent parfait pour les applications de transformation des aliments, de produits pharmaceutiques et à haute température.

Principales caractéristiques :

● Conception compacte et modulaire pour une installation facile

● Résistance aux hautes températures

● Sortie numérique pour une surveillance en temps réel

● Poids moulé intégré pour plus de précision

● Adapté aux industries sensibles comme l'alimentation et la pharmacie

Boîte de jonction LP 100

La boîte de jonction LP 100 est un accessoire conçu pour simplifier le câblage et les connexions des capteurs submersibles. Il dispose d'un boîtier classé IP65 et d'une compatibilité plusieurs entrées/sorties. Le boîtier comprend la technologie Vaporbloc®, qui permet l'entrée d'air mais empêche la pénétration d'humidité, protégeant ainsi les câbles des capteurs. Son boîtier NEMA 4X léger et entièrement en plastique garantit une durabilité dans les environnements difficiles. La boîte de jonction LP 100 améliore la longévité du capteur et prend en charge une intégration transparente dans les systèmes de contrôle de processus.

Principales caractéristiques :

● Simplifie le câblage et l'installation du capteur

● Protection IP65 contre la poussière et l'eau

● Technologie Vaporbloc® pour le contrôle de l'humidité

● Compatible avec les capteurs submersibles LevelPro

● Boîtier en plastique léger et durable

Principales caractéristiques des transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles sont conçus pour fournir des mesures de niveau de liquide fiables et précises dans des environnements exigeants. Leur conception met l’accent sur la durabilité, la précision et la facilité d’utilisation. Voici les principales caractéristiques qui distinguent ces émetteurs :

Construction robuste

Ces émetteurs sont conçus pour résister à des conditions difficiles. Ils utilisent des matériaux de haute qualité comme le PVC, le PP, le PVDF, le PTFE Teflon® et l'acier inoxydable 316. Ces matériaux résistent à la corrosion, aux attaques chimiques et aux dommages physiques. Les capteurs incluent souvent des joints toriques Kalrez® ou Viton pour garantir une étanchéité étanche et une résistance chimique. Leur boîtier répond généralement aux normes IP68, permettant une immersion complète sans compromettre la fonctionnalité.

Haute précision

La précision est cruciale pour le contrôle et la sécurité des processus. La plupart des émetteurs submersibles offrent une précision d'environ ±0,5 % de la pleine échelle, certains modèles atteignant une précision encore plus fine. Cela garantit aux opérateurs d'obtenir des données fiables pour la surveillance du niveau de liquide, même dans les liquides turbulents ou moussants. Les diaphragmes en céramique ou en acier inoxydable utilisés dans les capteurs fournissent des lectures de pression stables et reproductibles.

Large gamme d'applications

Ces transmetteurs conviennent à de nombreux liquides, de l'eau propre aux produits chimiques agressifs et aux boues. Leurs matériaux résistants aux produits chimiques et leur conception robuste permettent une utilisation dans des industries telles que le traitement de l'eau, le pétrole et le gaz, la transformation chimique et la production alimentaire. Ils gèrent diverses tailles et profondeurs de réservoirs, des réservoirs peu profonds aux puits profonds.

Installation facile

Conçus pour une installation simple, les émetteurs submersibles sont généralement livrés avec des poids moulés intégrés. Cette fonction maintient le capteur positionné au fond du réservoir, garantissant des lectures cohérentes. Les câbles sont souvent recouverts de Téflon® pour plus de résistance chimique et de flexibilité. De nombreux modèles ne nécessitent aucune programmation, ce qui simplifie l'intégration avec les systèmes de contrôle existants.

Longue durée de vie

Leur construction durable et leurs composants résistants à la corrosion prolongent la durée de vie opérationnelle. Ces émetteurs conservent leurs performances au fil des années, réduisant ainsi les coûts de remplacement et de maintenance. L'absence de pièces mobiles minimise les points d'usure et de défaillance, contribuant ainsi à la longévité.

Performance fiable

Les transmetteurs submersibles fournissent des données de niveau continues et en temps réel, non affectées par la mousse, la vapeur ou les turbulences. Leur principe de mesure de pression hydrostatique assure des lectures stables quelles que soient les conditions de surface. De plus, ils offrent des signaux de sortie polyvalents, comme 4-20 mA ou RS485, compatibles avec la plupart des systèmes de surveillance.

Avantages de l'utilisation de transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles présentent de nombreux avantages qui en font un choix privilégié pour la mesure de niveau de liquide dans tous les secteurs. Leur conception et leur technologie offrent des avantages distincts qui améliorent le contrôle des processus, la sécurité et l'efficacité opérationnelle.

Mesures précises

Ces transmetteurs fournissent des lectures très précises en mesurant directement la pression hydrostatique au fond du liquide. Ce contact direct élimine les erreurs courantes dans les capteurs sans contact causées par la mousse, la vapeur ou les turbulences. La précision atteint généralement ±0,5 % de la pleine échelle, garantissant des données fiables pour les processus critiques. Cette précision permet d’optimiser le dosage des produits chimiques, d’éviter les débordements et de maintenir une qualité constante du produit.

Versatilité

Les transmetteurs submersibles fonctionnent bien avec divers liquides (eau propre, eaux usées, produits chimiques, huiles) et dans différentes tailles et formes de réservoirs. Leurs matériaux résistants aux produits chimiques comme le PVC, le PVDF, le PTFE et l'acier inoxydable permettent une utilisation dans des environnements difficiles et corrosifs. Cette adaptabilité signifie qu’un seul type de capteur peut servir à de nombreuses applications, réduisant ainsi le besoin de plusieurs appareils spécialisés.

Durabilité

Construits à partir de matériaux robustes et scellés avec des joints toriques de haute qualité tels que Kalrez® ou Viton, ces transmetteurs résistent à la corrosion, à l'abrasion et aux températures extrêmes. Leurs boîtiers classés IP68 protègent contre la pénétration de poussière et d'eau. Sans pièces mobiles, ils résistent à l’usure mécanique et au colmatage, garantissant une longue durée de vie même dans les boues ou les liquides visqueux.

Facilité d'utilisation

L'installation est simple grâce aux poids moulés intégrés qui maintiennent le capteur stable au fond du réservoir. Les câbles recouverts de Téflon® résistent aux attaques chimiques et conservent leur flexibilité. La plupart des modèles ne nécessitent aucune programmation, ce qui simplifie l'intégration dans les systèmes de contrôle existants. Cette conception conviviale réduit le temps d’installation et les efforts de maintenance.

Rentabilité

Bien que les coûts initiaux puissent être plus élevés que de simples interrupteurs à flotteur, les transmetteurs submersibles offrent un coût total de possession inférieur. Leur précision réduit le gaspillage et les temps d’arrêt, tandis que leur durabilité réduit la fréquence de remplacement. Un entretien minimal réduit encore les dépenses opérationnelles. Au fil du temps, ces économies justifient l’investissement dans des capteurs de qualité.

Sécurité améliorée

Des données de niveau précises et continues aident à prévenir les débordements dangereux, les fonctionnements à sec ou les déversements de produits chimiques. Une mesure fiable prend en charge les systèmes de contrôle automatisés qui maintiennent des limites de fonctionnement sûres. La construction résistante aux produits chimiques protège également le personnel en réduisant les risques de fuite. Ces avantages en matière de sécurité sont cruciaux dans les industries manipulant des liquides dangereux.

Applications des transmetteurs de niveau submersibles

Les transmetteurs de niveau submersibles sont des appareils polyvalents largement utilisés dans de nombreuses industries. Leur capacité à fournir des mesures de niveau précises et continues dans des environnements difficiles les rend essentiels au contrôle efficace et à la sécurité des processus. Voici quelques applications clés :

Traitement de l'eau

Dans les usines de traitement d’eau, le maintien de niveaux d’eau précis garantit le bon fonctionnement et la conformité réglementaire. Les transmetteurs de niveau submersibles surveillent l'eau dans les réservoirs, les réservoirs et les puits. Ils aident à contrôler le dosage des produits chimiques, à éviter les débordements et à optimiser les processus de filtration. Leur résistance à la corrosion et à l’encrassement les rend idéaux pour cet environnement.

Gestion des eaux usées

Le traitement des eaux usées implique la gestion des boues et des liquides corrosifs. Les transmetteurs submersibles fournissent des données de niveau fiables dans ces conditions difficiles. Ils surveillent les réservoirs, les clarificateurs et les stations de relevage pour éviter les déversements et assurer un traitement approprié. Leur construction robuste résiste aux fluides abrasifs et chimiquement agressifs, réduisant ainsi les besoins de maintenance.

Traitement chimique

Les usines chimiques nécessitent un contrôle de niveau précis pour un stockage et des réactions en toute sécurité. Les transmetteurs de niveau submersibles mesurent les niveaux de liquides dans des réservoirs contenant des acides, des solvants ou d'autres produits chimiques agressifs. Des matériaux comme le PTFE et le PVDF protègent les capteurs de la corrosion. Une surveillance continue permet d'éviter les débordements, les fuites et les conditions dangereuses.

Industrie alimentaire et des boissons

Des niveaux de liquide constants sont essentiels dans la production d’aliments et de boissons pour garantir la qualité et la sécurité. Ces transmetteurs mesurent les niveaux dans les réservoirs de stockage, les cuves de mélange et les lignes de traitement. Leurs matériaux compatibles de qualité alimentaire et leurs conceptions hygiéniques répondent aux normes de l'industrie. Ils résistent également aux produits de nettoyage et aux variations de température courantes dans ce secteur.

Surveillance environnementale

La surveillance des niveaux d'eau dans les corps naturels comme les rivières, les lacs et les réservoirs est cruciale pour la gestion de l'environnement. Les transmetteurs de niveau submersibles fournissent des données précises pour les alertes d'inondation, le contrôle de l'irrigation et les études des écosystèmes. Leur conception robuste permet un déploiement à long terme dans des conditions extérieures et immergées.

Industrie du pétrole et du gaz

Dans le secteur du pétrole et du gaz, une mesure de niveau précise garantit un stockage, un transport et un traitement sûrs des liquides. Des émetteurs submersibles surveillent les réservoirs, les pipelines et les puits. Leur construction en acier inoxydable et leur tolérance aux hautes pressions résistent aux environnements difficiles. Des données fiables soutiennent l’efficacité opérationnelle et préviennent les incidents dangereux.

Pourquoi les transmetteurs de niveau submersibles sont la meilleure option

Les transmetteurs de niveau submersibles offrent plusieurs avantages qui en font le choix privilégié pour de nombreuses applications de mesure de niveau de liquide. Leur conception et leur technologie offrent des solutions fiables, précises et durables, en particulier dans les environnements difficiles.

Mesure directe

Contrairement aux capteurs sans contact, les transmetteurs submersibles mesurent les niveaux de liquide en étant placés directement dans le fluide. Ce contact direct leur permet de ressentir la pression hydrostatique exercée par la colonne de liquide située au-dessus. Pour cette raison, ils fournissent des données continues et en temps réel plutôt qu’une simple détection au niveau d’un point. Cette approche de mesure directe élimine les erreurs causées par la mousse, la vapeur ou les turbulences de surface, garantissant des lectures précises et cohérentes même dans des conditions difficiles.

Résistant aux facteurs environnementaux

Les émetteurs submersibles sont conçus pour résister aux environnements difficiles. Leurs boîtiers utilisent des matériaux résistants à la corrosion tels que le PVC, le PVDF, le PTFE et l'acier inoxydable. Les technologies d'étanchéité telles que les joints toriques Kalrez® ou Viton empêchent la pénétration de l'humidité et les attaques chimiques. Ces capteurs tolèrent des températures extrêmes, des pressions élevées et des produits chimiques agressifs sans dégradation. Ils résistent également à l’encrassement et au colmatage, qui peuvent altérer d’autres types de capteurs. Cette construction robuste garantit un fonctionnement fiable dans les environnements industriels, de traitement des eaux usées, chimiques, pétroliers et gaziers.

Entretien minimal

Étant donné que les transmetteurs submersibles ne comportent aucune pièce mobile, ils nécessitent moins d’entretien que les capteurs mécaniques ou à flotteur. Leurs matériaux robustes résistent à la corrosion et à l’abrasion, réduisant ainsi l’usure. Le poids moulé intégré maintient le capteur stable au fond du réservoir, évitant ainsi les dommages dus aux mouvements ou aux turbulences. De plus, leur conception scellée empêche l’humidité et les contaminants de pénétrer, prolongeant ainsi la durée de vie. Cette durabilité se traduit par moins de remplacements et moins de temps d'arrêt, ce qui permet de réduire les coûts opérationnels.

Large gamme d'applications

Ces transmetteurs conviennent à un large éventail de liquides et de types de réservoirs. Ils mesurent l'eau propre, les eaux usées, les huiles, les produits chimiques et les boues. Leurs matériaux résistants aux produits chimiques permettent une utilisation dans des milieux agressifs, tandis que les pressions nominales conviennent aux réservoirs peu profonds ou aux puits profonds. Les transmetteurs submersibles s'intègrent facilement à divers systèmes de contrôle via des sorties standard telles que 4-20 mA ou des protocoles numériques. Cette polyvalence signifie qu'un seul type de capteur peut servir plusieurs industries et conditions de processus, simplifiant ainsi l'inventaire et la formation.

Fiabilité

La cohérence est la clé de la mesure de niveau. Les transmetteurs submersibles fournissent des lectures stables et reproductibles, non affectées par les conditions de surface telles que la mousse ou la vapeur. Leur principe hydrostatique est simple et éprouvé, réduisant les risques de dérive du signal ou de fausses alarmes. De nombreux modèles incluent un autodiagnostic et une compensation de température pour une précision accrue. Cette fiabilité permet un meilleur contrôle des processus, une meilleure sécurité et une meilleure conformité réglementaire.

Conclusion

Les transmetteurs de niveau submersibles mesurent directement les niveaux de liquide, offrant des données précises et continues même dans des conditions difficiles. Ils excellent dans les environnements difficiles en raison de leur construction robuste et de leurs besoins d'entretien minimes. Les tendances futures en matière de technologies de mesure de niveau pourraient se concentrer sur l’amélioration de l’intégration et de la précision. Nanjing Hangjia Electronic Technology Co., Ltd. propose des solutions innovantes avec des avantages uniques, garantissant des performances et une valeur fiables dans tous les secteurs. Leurs produits se distinguent par leur durabilité et leur polyvalence, ce qui les rend idéaux pour diverses applications.

FAQ

Q : Qu'est-ce qu'un transmetteur de niveau submersible ?

R : Un transmetteur de niveau submersible est un appareil placé dans des liquides pour mesurer les niveaux en convertissant la pression hydrostatique en signal électrique, offrant ainsi une surveillance en temps réel.

Q : Comment fonctionnent les transmetteurs de niveau submersibles ?

R : Ils fonctionnent en détectant la pression hydrostatique à la profondeur du liquide, en la convertissant en un signal électrique qui indique le niveau du liquide.

Q : Pourquoi choisir un transmetteur de niveau submersible plutôt que d'autres capteurs ?

R : Ils offrent des mesures continues et précises, non affectées par la mousse ou la vapeur, idéales pour les environnements difficiles.

Q : Quels sont les avantages de l’utilisation d’un transmetteur de niveau submersible ?

R : Les avantages incluent une grande précision, une durabilité, une polyvalence, un entretien minimal et une rentabilité.

Q : Combien coûtent les transmetteurs de niveau submersibles ?

R : Les prix varient en fonction des caractéristiques et des matériaux, mais ils offrent des économies à long terme grâce à la durabilité et à un entretien réduit.
