Installation et maintenance des transmetteurs de pression : un guide complet pour la fiabilité industrielle

Installation et maintenance des transmetteurs de pression : un guide complet pour la fiabilité industrielle

Dans l"automatisation industrielle moderne, les transmetteurs de pression sont les gardiens silencieux de la sécurité et de l"efficacité des processus. Que ce soit dans le domaine du pétrole et du gaz, du traitement chimique, du traitement de l"eau ou de la production d"électricité, ces instruments convertissent la pression physique en signaux électriques précis (4-20 mA, HART, etc.) qui pilotent les systèmes de contrôle.

Cependant, les données de l"industrie suggèrent que plus de 60 % des pannes des transmetteurs de pression ne sont pas dues à des défauts de fabrication, mais plutôt à une mauvaise installation ou à un manque d"entretien. Ce guide détaille les meilleures pratiques d"installation et de maintenance des transmetteurs de pression afin de garantir une stabilité à long terme, tout en mettant en évidence les caractéristiques spécifiques du produit qui résolvent les défis courants sur le terrain.

Partie 1 : Stratégie de pré-installation et de sélection

Avant de prendre les devants, il faut poser les bonnes bases. La sélection d"un transmetteur adapté à l"environnement de processus spécifique est la première étape vers la fiabilité.

1. Comprendre l"environnement

Compatibilité des fluides : le fluide est-il corrosif (acide/alcali) ? Si tel est le cas, un diaphragme standard en acier inoxydable 316L pourrait tomber en panne. Vous avez besoin d"un transmetteur doté d"un diaphragme en Hastelloy C ou en céramique pour résister à la corrosion.

Température : Des températures élevées (>100°C) peuvent endommager l"électronique du capteur. Une conception de joint déporté ou d"ailettes de refroidissement est souvent nécessaire.

Zones dangereuses : en cas d"installation dans des zones de zone 1 ou de division 1, l"appareil doit être certifié ATEX ou IECEx.

2. Pleins feux sur les produits en vedette : le cheval de bataille industriel

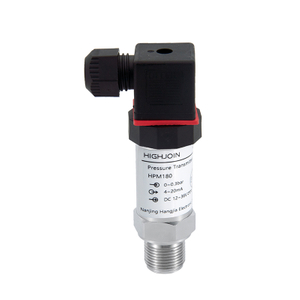

Pour les applications industrielles générales nécessitant robustesse et polyvalence, nous recommandons le transmetteur de pression générale HPM180.

Point culminant du produit :

Large plage de mesure, peut mesurer la pression de jauge, la pression absolue et la pression de jauge scellée

Universel pour le pétrole, l"eau et le gaz

Interfaces de pression multiples disponibles

Plusieurs signaux de sortie disponibles

Compensation de plage de température large, petite dérive de température

Bonne stabilité à long terme

Partie 2 : Installation mécanique étape par étape

L"installation physique détermine la précision de la mesure. Un montage incorrect peut introduire des contraintes, entraînant une « dérive nulle » ou des dommages permanents.

1. Choix du point de prise de pression

L"endroit où vous puisez dans le tuyau est critique.

Pour la mesure du gaz : le robinet doit être situé sur le dessus ou sur le côté du tuyau. Cela empêche le condensat (liquide) de s"accumuler dans les lignes d"impulsion et d"affecter la lecture.

Pour la mesure de liquides : le robinet doit être sur le côté ou en bas (angle de 0 à 45°). Cela évite que des bulles de gaz ne restent coincées dans la conduite.

Pour Steam : utilisez toujours un siphon (boucle en queue de cochon). Cela crée un joint hydraulique qui empêche la vapeur chaude de frapper directement le diaphragme sensible du capteur.

2. Orientation de montage

Vibration : Évitez de monter directement sur des tuyaux vibrants. Utilisez un support ou un support séparé pour isoler l"émetteur.

Accessibilité : assurez-vous que l"écran (le cas échéant) est lisible et que la boîte de jonction est accessible pour le câblage.

Drainage : installez le transmetteur légèrement en dessous du point de robinet pour le service de liquide afin de permettre une vidange automatique.

3. Étanchéité et couple

Utilisez des produits d"étanchéité appropriés (ruban PTFE ou mastic anaérobie) sur les filetages, mais assurez-vous qu"aucun produit d"étanchéité ne pénètre dans l"orifice de pression.

Attention : Ne serrez pas trop. Un couple excessif sur le raccord process peut déformer le boîtier du capteur et provoquer des décalages d"étalonnage.

Partie 3 : Installation électrique et intégrité du signal

Une installation mécanique parfaite peut être gâchée par un mauvais câblage. Le bruit électrique est l’ennemi de la précision.

1. Meilleures pratiques de câblage

Sélection des câbles : utilisez des câbles à paire torsadée blindés. Le blindage agit comme une cage de Faraday, protégeant le signal basse tension des interférences électromagnétiques (EMI) générées par les moteurs ou les VFD.

Mise à la terre : mettez à la terre le blindage à l"extrémité du système de contrôle (mise à la terre en un seul point) pour éviter les boucles de terre.

Joints de conduit : dans des environnements extérieurs ou soumis à un lavage, utilisez des joints de conduit pour empêcher l"eau de s"écouler le long du câble et de pénétrer dans le boîtier du transmetteur (l"« effet de cheminée »).

2. Alimentation

Assurez-vous que l’alimentation électrique est stable (généralement 24 V CC). Les chutes de tension sur de longs câbles peuvent affecter les performances. La plupart des émetteurs modernes sont dotés d"une protection contre l"inversion de polarité, mais il est préférable de revérifier les connexions (+ à +, - à -).

Partie 4 : Applications spécialisées et vitrine de produits

Différentes industries ont des problèmes uniques. Voici comment y remédier avec des techniques et des produits d’installation spécifiques.

Scénario A : Le défi sanitaire (alimentation et pharmacie)

Dans l’industrie agroalimentaire ou pharmaceutique, l’hygiène est primordiale. Les bactéries peuvent se développer dans les espaces morts (crevasses) de la tuyauterie.

Installation : Utiliser des transmetteurs « à montage encastré » ou « à diaphragme ». La membrane du capteur affleure la paroi du tuyau, permettant un drainage et un nettoyage complets (CIP/SIP).

Matériau : Doit être en acier inoxydable 316L poli (Ra < 0,8 µm).

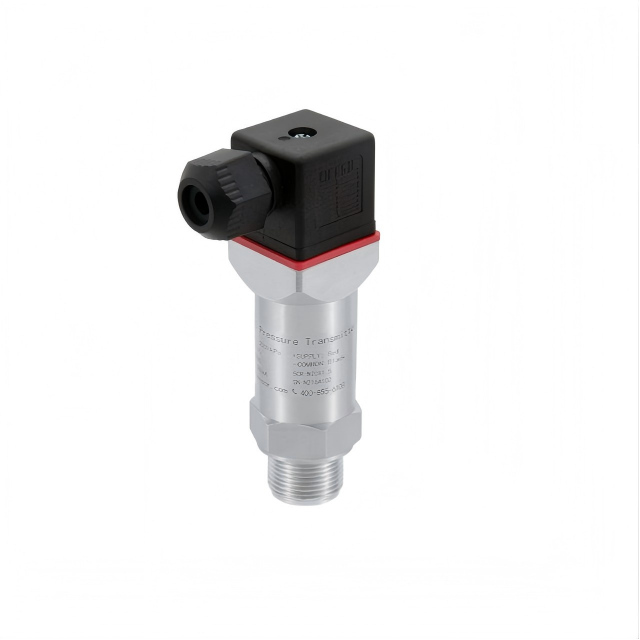

Produit phare : Transmetteur de pression à membrane plate HPM710

Scénario B : Le défi du colmatage (eaux usées et lisier)

Mesurer la pression dans les eaux usées ou le lisier est difficile car les solides peuvent obstruer les petites conduites d"impulsion.

Solution : utilisez un transmetteur doté d"un grand port de pression ouvert ou un capteur très résistant à l"abrasion et au colmatage.

Produit phare : HPM410-C

Partie 5 : Mise en service et étalonnage

Une fois installé, le transmetteur doit être configuré.

1. Zéro Trim

Même avec une installation parfaite, la charge hydrostatique (la hauteur du liquide dans la conduite d"impulsion) peut créer un léger décalage.

Action : Évacuez la pression dans l"atmosphère (ou égalisez la pression différentielle) et effectuez un « Zéro Trim » via les boutons locaux ou un communicateur HART.

2. Réglage de la plage

Assurez-vous que la valeur de plage inférieure (LRV) et la valeur de plage supérieure (URV) correspondent aux exigences du processus. Par exemple, un réglage de 0 à 10 bars correspond respectivement à 4 mA et 20 mA.

Partie 6 : Calendrier d"entretien de routine

Pour maximiser le cycle de vie de votre investissement, respectez un calendrier de maintenance strict.

Dépannage des problèmes courants :

La lecture est instable : vérifiez s"il y a des bulles d"air dans les conduites de liquide ou du condensat dans les conduites de gaz. Purger le système.

Aucune sortie : vérifiez la tension et la polarité de l"alimentation.

La lecture est trop faible : vérifiez s"il y a un blocage partiel dans la conduite d"impulsion ou une vanne d"isolement qui fuit.

Conclusion

Le transmetteur de pression est un maillon essentiel de votre boucle de contrôle. En sélectionnant la bonne technologie, qu"il s"agisse du HPM710 polyvalent pour un usage général, du HygienicMaster pour les besoins sanitaires ou du robuste HPM410-C pour les supports abrasifs, et en suivant ces protocoles d"installation et de maintenance rigoureux, vous garantissez non seulement des données précises, mais aussi la sécurité et l"efficacité de l"ensemble de votre usine.

Besoin d"aide pour sélectionner le modèle adapté à votre application spécifique ? Contactez notre équipe d’ingénierie dès aujourd’hui pour une consultation gratuite.
