| Article | Spécification |
| Nom du produit | Jauge à membrane capacitive HPM18V |
| Type de produit | Jauge à film capacitif (CDG) / Jauge à vide |
| Principe de mesure | Principe du film de condensateur |
| Élément de capteur | Capteur capacitif en céramique |
| Plage de mesures | 0,2 / 0,5 / 1 / 2 / 5 / 10 / 20 / 100kPa |
| 2/5/10/20/50/100/200/1000 Torrs | |
| 2 / 5 / 10 / 20 / 50 / 100 / 200 / 1000 mbar | |
| Signal de sortie/alimentation | 4~20mA / Vs=10~30 VCC |
| 0~5 VCC / Vs=8,5~30 VCC | |
| 0~10 VCC / Vs=12~30 VCC | |
| RS485 / Vs=10~30 VCC | |
| Précision | ±0,1 % FS (20 kPa, 100 kPa) |
| ±0,25 % FS (5 kPa, 10 kPa) | |
| ±0,5 % FS (500 Pa, 1 kPa, 2 kPa) | |
| ±1,5 % FS (200 Pa) | |
| Stabilité à long terme | ±0,50 %FS/an pour ≤1kPa |
| ±0,25 % FS/an pour >1 kPa | |
| Température de fonctionnement | -40~125°C |
| +125°C maximum. 120 minutes | |
| Température ambiante | -30~85°C |
| Température de stockage | -30~85°C |
HPM18V est une jauge à vide capacitive, également appelée jauge à vide capacitive à couche mince (CDG). Ce produit utilise un capteur capacitif en céramique comme élément sensible et mesure directement la pression à l'aide d'une connexion sous vide. Ses signaux de sortie analogiques tels que 0-5 ou 0-10 VDC sont proportionnels à la pression mesurée et ne sont pas affectés par le type et la composition du gaz de procédé. La céramique présente les caractéristiques d'une élasticité élevée, d'une résistance à l'usure, d'une résistance à la corrosion et d'une dissipation thermique rapide, ce qui confère à la jauge à vide une très bonne stabilité thermique et une faible dérive de température.
La jauge à vide capacitive HPM18V a une précision de mesure élevée, une excellente résistance à la surpression et une excellente stabilité à long terme. Son capteur en céramique résistant à la corrosion est compensé en température, présente une large plage de températures de fonctionnement et présente une bonne stabilité du point zéro. La jauge à vide est compacte en taille globale, facile à utiliser et fiable, et convient à la mesure précise du vide moyen et faible avec une composition de gaz complexe.
Application de vide
Laboratoire et recherche et développement
Industrie des semi-conducteurs
Emballage à vide
Équipement de processus de gravure du plasma
Principe du film de condensateur
Haute précision et bonne stabilité
Possède une excellente capacité anti-surcharge
La détection n'est pas affectée par le type de gaz et la composition
Réponse rapide et petite hystérésis
Mesure directe de la pression, le signal de sortie analogique est proportionnel à la pression mesurée
Soutenez diverses interfaces de pression KF, CF, VCR, etc. dans l'industrie du vide
La jauge à vide capacitive, également appelée jauge à vide à film capacitif, fonctionne sur la base du principe du changement de capacité et se compose d'une partie de détection et d'un circuit de conversion.

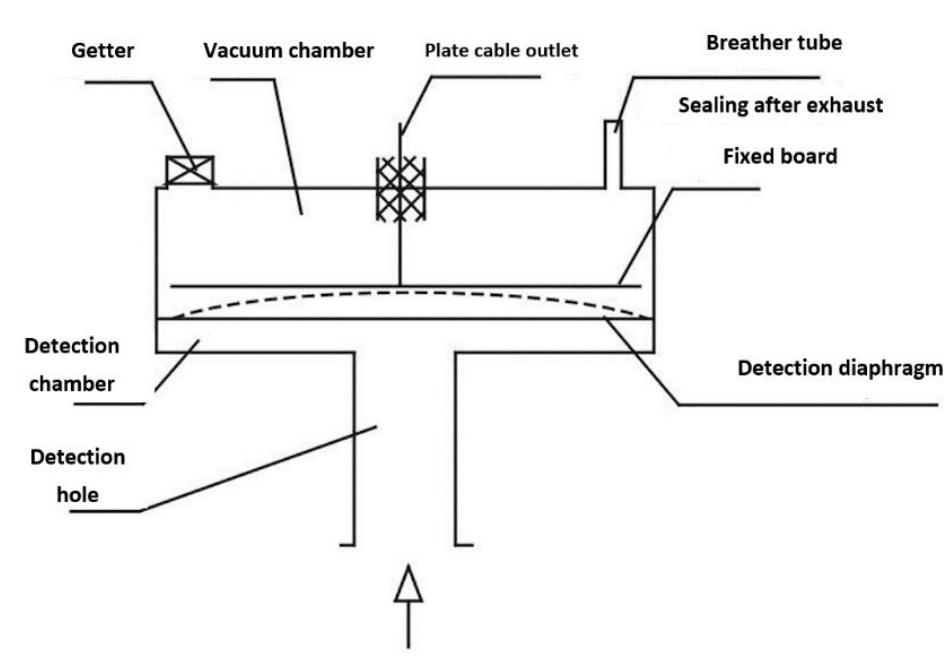

L'image ci-dessus est un diagramme schématique de la partie détection. La partie détection comporte deux chambres, la chambre à vide et la chambre de détection. La chambre à vide est une structure entièrement scellée. Après avoir réussi la détection de fuite par le détecteur de fuite du spectromètre de masse à hélium, il est épuisé pendant une longue période, et enfin le tuyau d'échappement est scellé pour maintenir un vide poussé à long terme. La plaque d'électrode fixe se trouve dans la chambre à vide et est sortie de la chambre à vide par le fil conducteur de l'électrode. Le diaphragme de détection est placé entre la chambre à vide poussé et la chambre de détection du système à faible vide à tester. Le diaphragme de détection est une plaque mobile, qui forme avec la plaque fixe un condensateur plat. La faible pression de vide mesurée pénètre dans la chambre de détection par le trou de détection, et le diaphragme de détection dévie, modifiant sa distance par rapport à la plaque fixe, et la valeur de capacité change également en conséquence. Différentes basses pressions de vide déterminent différentes valeurs de capacité.
Le signal de capacité formé par la partie détection est envoyé à la partie conversion de circuit. La partie de conversion de circuit convertit le signal de capacité par transformation, tri, amplification et conversion, et produit enfin un signal de tension ou de courant standard. Ce signal électrique standard est dérivé du signal capacitif et est proportionnel à la pression du vide.
Obtenir
Chambre à vide
Sortie de câble sur plaque
Tube de reniflard
Etanchéité après échappement
Planche fixe
Diaphragme de détection
Chambre de détection
Trou de détection
| Code de commande | Pièce | Matériaux |
|---|---|---|
| S4 | Interface de pression | SS304 |
| S6 | Interface de pression | SS316L |
| PE | Interface de pression | COUP D'OEIL |
| M6 | Capteur | Céramique Al2O3 99,9 % |
| FK | Joint torique | Caoutchouc fluoré FKM |
| N.-B. | Joint torique | Nitrile NBR |
Tube OD 1/2'
Tube OD 1/4'
DN 16 ISO-KF
8 magnétoscope, filetage femelle
4 magnétoscopes, filetage mâle et 8 magnétoscopes, filetage mâle
4 magnétoscopes, filetage femelle
M20X1.5
| Alimentation+ (+V) | Alimentation- (0V/+OUT) | Vide | |
|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3, 4 |
| Sortie de câble | Red | Noir | - |
| M12×1 | 1 | 2 | 3,4 |
| M12×1 (avec câble) | Brun | Noir | Bleu, blanc |
| Alimentation+(+V) | Masse commune (GND) | Sortie(+OUT) | Vide | |
|---|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3 | 4 |
| Sortie de câble | Red | Noir | Bleu | - |
| M12×1 | 1 | 2 | 3 | 4 |
| M12×1 (avec câble) | Brun | Noir | Bleu | Blanc |
| Alimentation+(+V) | Alimentation-(-V) | RS485A | RS485B | |
|---|---|---|---|---|
| Hirschmann/DIN43650 | 1 | 2 | 3 | 4 |
| Sortie de câble | Red | Noir | Jaune | Vert |
| M12×1,4P | 1 | 2 | 3 | 4 |
| M12×1 (avec câble) | Brun | Noir | Bleu | Blanc |
Plage de mesures | ||||||||||
Absolu (kPa) | Pression nominale | 0.2 | 0.5 | 1 | 2 | 5 | 10 | 20 | 100 | |
Surcharge | 350 | 350 | 350 | 350 | 400 | 400 | 600 | 1000 | ||
Absolu (Torr) | Pression nominale | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 1000 | |
Surcharge | 2600 | 2600 | 2600 | 2600 | 3000 | 3000 | 4500 | 7500 | ||
Absolu (mbar) | Pression nominale | 2 | 5 | 10 | 20 | 50 | 100 | 200 | 1000 | |
Surcharge | 3500 | 3500 | 3500 | 3500 | 4000 | 4000 | 6000 | 10000 | ||
Remarque : Pour d'autres plages de mesure, veuillez nous contacter. | ||||||||||
Milieu de mesure | ||||||||||
Taper | Divers gaz compatibles avec les matériaux de contact | |||||||||
Signal de sortie / alimentation | ||||||||||
Standard | 4 ~ 20 mA / Vs = 10 ~ 30 V DC (si doté d'un écran, Vs = 13 ~ 30 V DC ) | |||||||||
Standard | 0~5 VCC /Vs=10~30 VCC | |||||||||
Standard | 0 ~ 10vdc / vs = 12 ~ 30 V CC | |||||||||
Standard | RS485 /Vs=8~30 VCC | |||||||||
Performance | ||||||||||
Précision | ±0,1 % FS (20 kPa, 100 kPa) ±0,25 % FS (5 kPa, 10 kPa) ±0,5 % FS (500 Pa, 1 kPa, 2 KPa) ±1,5 % FS (200 Pa) | |||||||||
Stabilité à long terme | ±0,50 %FS/an, ≤1kPa ±0,25 %FS/an, >1kPa | |||||||||
* La précision est conforme à la CEI 60770 (non-linéarité, hystérésis, répétabilité) | ||||||||||
Conditions environnementales | ||||||||||
Plage de température | Température de fonctionnement : -40~125℃ (max 120min à +125°C) Température ambiante: -30 ~ 85 ℃ Température de stockage: -30 ~ 85 ℃ | |||||||||
Grade de protection | IP65, DIN43650/Hirschmann (C1) IP66, Sortie de câble (C2), M12×1 (C5), M12×1 avec câble (C5X) IP68, Sortie de câble (C2P) | |||||||||
Dérive de température | ||||||||||
Température de compensation | -20 ~ 80 ℃ | |||||||||
Dérive de température de zéro point | ± 1,5 % FS (dans la température de compensation) | |||||||||
Dérive de température à pleine échelle | ± 1,5 % FS (dans la température de compensation) | |||||||||
