Comment pouvez-vous optimiser l'espace avec un émetteur de pression différentielle compacte?

Le design industriel évolue aujourd'hui vers l'efficacité - non seulement en production mais aussi dans l'espace physique. Avec les salles d'équipement de plus en plus serrées, les lignes de processus plus compactes et les réglementations de plus en plus strictes, trouver les bons instruments qui offrent des performances sans exiger trop d'espace d'installation est devenu une priorité absolue. C'est là qu'un émetteur de pression différentielle compacte prouve sa valeur. Chez Nanjing Hangjia Electronic Technology Co., Ltd., nous comprenons à quel point l'espace ne devrait pas limiter les performances. Nos émetteurs compacts offrent de puissantes capacités de mesure dans des empreintes étroites, ce qui les rend idéales pour des secteurs tels que le CVC, le traitement pharmaceutique, le traitement de l'eau, etc.

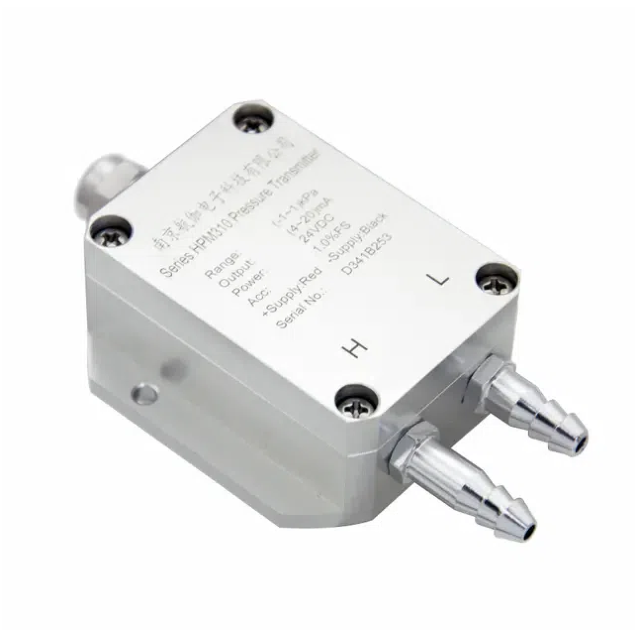

Qu'est-ce qu'un émetteur de pression différentielle compacte?

Un émetteur de pression différentielle compacte est un dispositif hautement intégré et économique qui mesure la différence de pression entre deux points - souvent dans l'air, les gaz ou les liquides - tout en maintenant une grande précision et des capacités de communication robustes. Contrairement aux unités traditionnelles volumineuses, les versions compactes sont conçues avec des corps plus petits et des options de montage flexibles, ce qui les rend parfaits pour les installations où l'espace est à un niveau supérieur.

Malgré leur petite taille, ces émetteurs prennent en charge les protocoles HART de 4 à 20 mm, sont disponibles dans des conceptions sanitaires et sont conçues pour résister à des environnements industriels durs. Leur compacité ne compromet pas leurs capacités; Il ouvre plutôt de nouvelles possibilités pour les applications dans des systèmes confinés ou mobiles.

Où sont les conceptions compactes les plus nécessaires?

Les environnements limités dans l'espace sont plus courants que d'on ne le pense. Un émetteur de pression différentielle compacte devient particulièrement essentiel dans:

Banques de conduits de CVC et de filtrage

Dans les systèmes CVC, en particulier dans les immeubles de grande hauteur ou les salles blanches, les conduits sont souvent cachés dans des plafonds ou derrière les murs. La mesure de la pression d'air entre les filtres ou les ventilateurs nécessite un émetteur qui peut être monté sans déranger le débit d'air ou les panneaux d'accès. Les modèles compacts garantissent une collecte de données fiable sans compliquer la configuration.

Lignes de production pharmaceutique et alimentaire

Dans les environnements de traitement stérile tels que les lignes pharmaceutiques ou de boissons, l'équipement doit non seulement être compact mais aussi sanitaire et facile à nettoyer. Les émetteurs compacts avec des connecteurs à diaphragme tri-clamp ou sanitaires sont idéaux pour surveiller la pression entre les membranes ou les réservoirs dans les processus où le contrôle de la contamination est critique.

Petits réservoirs et pipelines

De nombreuses unités de traitement modulaires utilisent de petits réservoirs, des pipelines étroits ou des systèmes montés sur le dérapage où les instruments traditionnels seraient trop grands ou lourds. Les émetteurs compacts permettent l'installation même dans les compartiments restreints tout en fournissant des mesures différentielles précises pour le niveau de niveau ou le contrôle du débit.

Comment une conception compacte maintient-elle la précision?

Une idée fausse commune est que la taille compacte équivaut à une précision compromise. Cela ne pourrait pas être plus éloigné de la vérité. À Nanjing Hangjia, nos émetteurs de pression différentielle compacts maintiennent une précision à grande échelle de 0,075%, à égalité avec des modèles beaucoup plus grands. Voici comment:

Technologie des capteurs avancés

Nos émetteurs sont équipés de capteurs de silicium monocristallin, connu pour leur résistance mécanique, leur stabilité et leur excellente performance de température. La conception de cellules diaphragmes intégrées du capteur offre une réponse rapide et précise même dans des conditions environnementales variables.

Algorithmes de compensation numérique

L'électronique interne dispose d'une température numérique et d'une compensation de non-linéarité. Cela permet à l'émetteur de s'ajuster en continu pour les facteurs externes et de maintenir des lectures cohérentes sur une large plage de températures. Que l'environnement soit une installation de stockage à froid ou une salle de services publics remplie de vapeur, les performances restent sans compromis.

Performance de confiance de l'industrie

Les paramètres de performance provenant de sources crédibles de l'industrie comme le groupe sino-strict, XIDIBIDE et Lefoo confirment que les émetteurs compacts peuvent atteindre la précision, la répétabilité et la stabilité équivalentes aux appareils traditionnels. Grâce à la miniaturisation et à la conception des puces plus intelligentes, Small ne signifie pas faible - cela signifie efficace.

Choisir la bonne connexion: Friade vs capteur sanitaire

La façon dont un émetteur se connecte à votre ligne de processus a des implications pour les performances et la conformité, en particulier dans les secteurs sensibles.

Conceptions de diaphragmes de bride

Les émetteurs de pression différentielle montés sur la bride sont courants dans les pipelines industriels, offrant une résistance à haute pression et des performances à l'épreuve des fuites. Ils sont les mieux adaptés aux processus chimiques, aux lignes de traitement de l'eau ou aux opérations de pétrole et de gaz où la robustesse est un must.

Types de diaphragme sanitaire et tri-clamps

En revanche, les industries de la nourriture, des boissons et de la pharmaceutique exigent des connexions de diaphragme sanitaire, telles que des raccords à tri-clamp ou à DIN. Ces conceptions utilisent des surfaces 316L en acier inoxydable et polies pour répondre aux normes CIP (nettoyage en place) et SIP (stériliser en place). Les émetteurs sanitaires compacts peuvent être montés directement sur des réservoirs ou des pipelines tout en assurant un démontage et un nettoyage faciles.

Lorsque vous choisissez entre les deux, considérez votre fluide de processus, les cycles de nettoyage et les exigences hygiéniques. Chez Nanjing Hangjia, nous proposons les deux options, construites pour assurer une compatibilité optimale et une fiabilité à long terme.

Intégration des fonctionnalités intelligentes avec une sortie HART 4-20mA

L'automatisation des processus moderne dépend non seulement des données, mais sur les données intelligentes. Nos émetteurs de pression différentielle compacts présentent une sortie analogique de 4 à 20 mm intégrée à Hart Digital Communication, qui prend en charge:

Diagnostics à distance

Les équipes de maintenance peuvent accéder à des données d'émetteur à distance pour vérifier l'état du capteur, dépanner les anomalies et mettre à jour les paramètres d'étalonnage - sans interrompre le processus.

Étalonnage zéro point et correction de dérive

Le système peut réparer automatiquement ou manuellement le capteur, compensant la dérive causée par une contrainte mécanique ou des changements environnementaux.

Commission simplifiée

En utilisant les systèmes HART Communicators ou DCS, l'installation et la configuration deviennent plus faciles et plus rapides, même dans des endroits difficiles à atteindre. Dans une usine de production, où les temps d'arrêt sont coûteux, cette caractéristique permet d'économiser du temps et minimise la main-d'œuvre.

Surmonter les défis d'installation du monde réel

L'installation d'émetteurs de pression différentielle dans des environnements serrés ou sensibles présente plusieurs défis. Voici comment les conceptions compactes aident à les résoudre:

Espace de montage limité

Que ce soit dans les panneaux HVAC, les réservoirs mobiles ou les patins modulaires, les émetteurs compacts peuvent être installés à l'aide de supports polyvalents ou de raccords directs qui ne nécessitent pas de boîtiers supplémentaires ou de support structurel supplémentaire.

Accès d'étalonnage

Les unités compactes sont plus faciles à positionner pour l'étalonnage des champs. Beaucoup sont livrés avec des panneaux avant accessibles ou des ports qui permettent l'étalonnage sans démonter.

Résistance aux vibrations et EMI

Compact ne signifie pas fragile. Nos émetteurs sont hébergés dans des enclos évalués IP qui les protègent contre les facteurs environnementaux comme l'humidité et la poussière. Ils sont également protégés contre l'EMI (interférence électromagnétique), ce qui en fait des interprètes stables près des moteurs, des onduleurs ou des armoires de contrôle.

Concevoir les meilleures pratiques

Pour assurer des performances optimales dans les zones serrées:

Utilisez des supports d'empilement de vibrations si nécessaire

Choisissez des tubes flexibles pour simplifier les connexions du port de pression

Évitez les virages aigus ou l'orientation verticale si l'espace permet

En intégrant ces meilleures pratiques, les utilisateurs peuvent obtenir une installation fiable et des performances stables, même dans les paramètres les plus limités dans l'espace.

Conclusion

Un compacte émetteur de pression différentielle offre la même précision de haut niveau que les modèles plus grands tout en résolvant l'un des problèmes de conception les plus urgents de l'industrie moderne: l'espace limité. Que vous réjouissiez un conduit HVAC, de la gestion des lignes alimentaires conformes à la CIP ou de la création de patins modulaires, de devenir compact n'est pas un compromis - c'est une mise à niveau.

Avec une technologie de capteur avancée, des fonctionnalités intelligentes comme 4-20mA Hart et des options de construction hygiénique ou robuste, ces émetteurs offrent une flexibilité, des performances et une efficacité spatiale en un. Chez Nanjing Hangjia Electronic Technology Co., Ltd., nous aidons les clients dans plus de 100 pays à déployer des solutions compactes qui répondent à leurs besoins exacts, sans sacrifier la sécurité ou la fiabilité.

Contactez-nous dès aujourd'hui pour savoir comment nos émetteurs de pression différentielle compacts peuvent aider à rationaliser vos systèmes et à optimiser votre espace.
