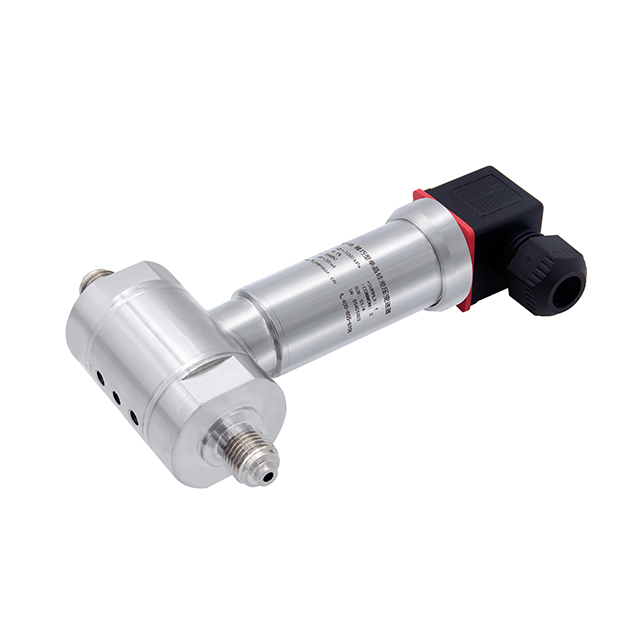

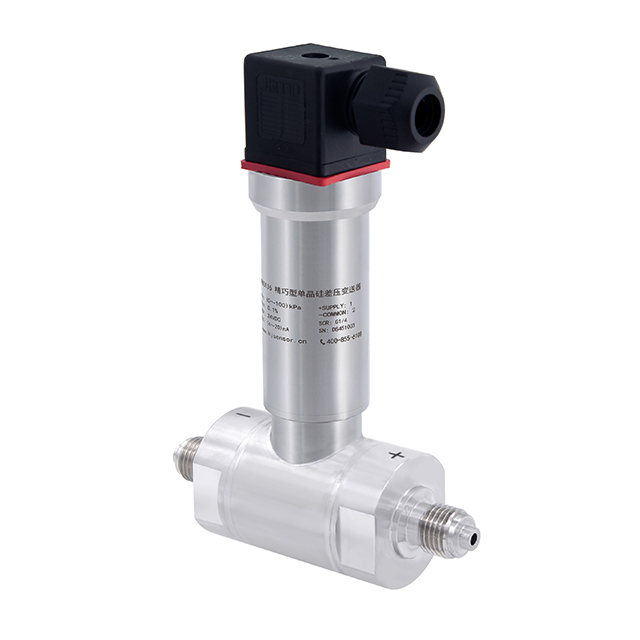

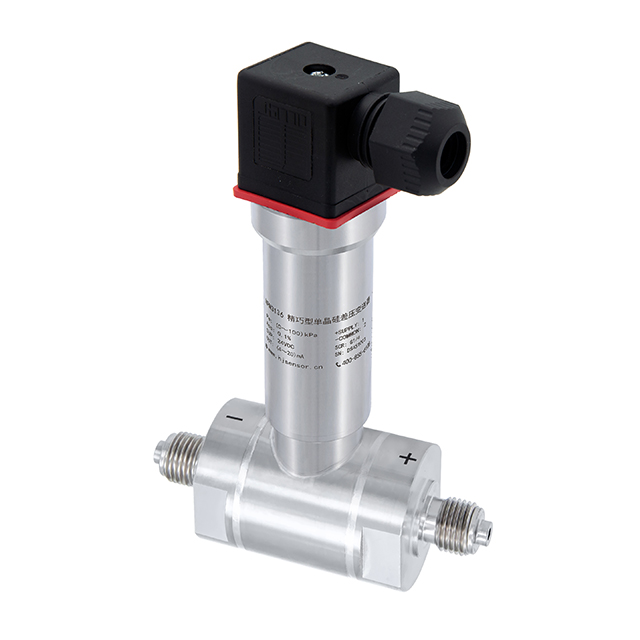

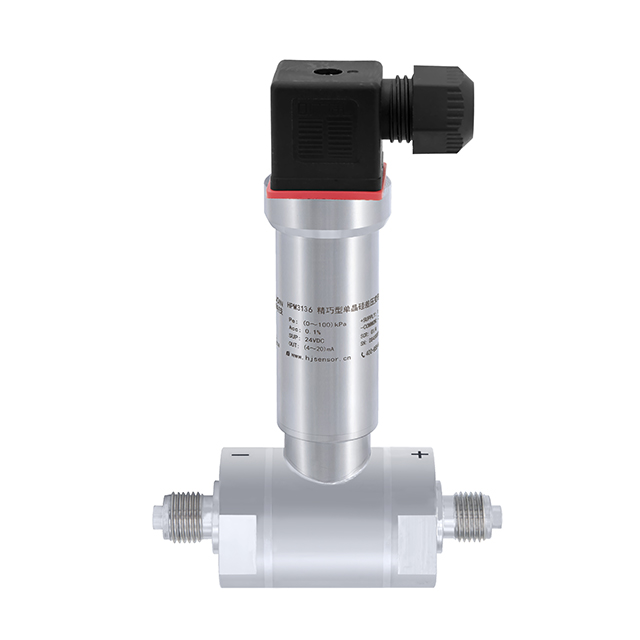

HPM3136 0-1KPA ~ 3MPA Émetteur de pression différentielle compacte en silicium monocristallin

HPM3136 0-1KPA ~ 3MPA Émetteur de pression différentielle compacte en silicium monocristallin

Plage de mesure différentielle: 0 ～ 1kpa… 3MPA

Signal de sortie: 4-20ma + Hart

Précision: ± 0,2% ， ± 0,1%

Télécharger:
HPM3136 Differential Pressure Transmitter.pdf

Quantité:
État de disponibilité:





enquête Ajouter au panier

L'émetteur de pression différentielle compacte de silicium en silicium monocristallin HPM3136 adopte la puce de pression différentielle à haute stabilité en silicium monocristallin à haute stabilité, qui peut atteindre une mesure de haute précision et une surcharge élevée. Le produit a un module de traitement du signal intégré, qui réalise la combinaison de la pression statique et de la compensation de température et peut atteindre une mesure de haute précision et maintenir une bonne stabilité à long terme sous une large gamme de changements statiques et de température. Dans le même temps, le produit adopte une structure entièrement soudée, et l'interface de pression est une connexion filetée, qui peut être directement installée sur le pipeline de mesure ou connecté via un tuyau de pression. Le produit est compact et facile à installer, et est largement utilisé dans la pression différentielle, le niveau de liquide, la mesure du débit et le contrôle dans les champs de contrôle des processus et de surveillance de l'équipement.

Description

Caractéristiques

Paramètres techniques

L'émetteur de pression différentielle compacte de silicium en silicium monocristallin HPM3136 adopte la puce de pression différentielle à haute stabilité en silicium monocristallin à haute stabilité, qui peut atteindre une mesure de haute précision et une surcharge élevée. Le produit a un module de traitement du signal intégré, qui réalise la combinaison de la pression statique et de la compensation de température et peut atteindre une mesure de haute précision et maintenir une bonne stabilité à long terme sous une large gamme de changements statiques et de température. Dans le même temps, le produit adopte une structure entièrement soudée, et l'interface de pression est une connexion filetée, qui peut être directement installée sur le pipeline de mesure ou connecté via un tuyau de pression. Le produit est compact et facile à installer, et est largement utilisé dans la pression différentielle, le niveau de liquide, la mesure du débit et le contrôle dans les champs de contrôle des processus et de surveillance de l'équipement.

Caractéristiques

◆ Mesure compacte de la pression différentielle

◆ Choupe à pression différentielle à stabilité élevée en silicium monocristal

◆ Surcharge de la conception de protection contre le diaphragme

◆ haute précision

◆ Type entièrement soudé

◆ Connexions de processus multiples

Paramètres techniques

Gamme, surcharge et précision
Plage nominale	1kpa	6 kpa		40 kpa	100 kpa	400kpa	1MPA	3MPA	10MPA
Terminal positif à un côté unique	300kpa	16MPA		16MPA	16MPA	16MPA	16MPA	16MPA	16MPA
Terminal négatif unique	150kpa	16MPA		16MPA	16MPA	16MPA	16MPA	16MPA	16MPA
Pression statique à double côte	5MPA	25MPA		25MPA	25MPA	25MPA	40 MPA	40 MPA	40 MPA
Précision	0,1%	0,075%		0,075%	0,075%	0,075%	0,075%	0,075%	0,075%
Milieu de mesure			Divers liquides et gaz compatibles avec les matériaux de contact
Signal de sortie			4 ~ 20mA _DC+ Hart
Alimentation électrique			12 ~ 30VDC
Plage de compensation de température			-10 ~ 70 ℃
Coefficient de température de zéro			± 0,2% FS (dans la plage de compensation de température, 1kpa) ± 0,1% FS (dans la plage de compensation de température, autres plages)
Coefficient de température à pleine échelle			± 0,2% FS (dans la plage de compensation de température, 1kpa) ± 0,1% FS (dans la plage de compensation de température, autres plages)
Mesurer l'empérature M edium t			-40 ~ 120 ℃
Température ambiante			-40 ~ 80 ℃
Stockage t Empérature			-40 ~ 80 ℃
Grade de protection			IP65
Protection de court-circuit			Avec
Protection de polarité inversée			Aucun dommage, le circuit ne fonctionne pas
Connexion de traitement			Filetage féminin NPT1 / 4 (par défaut), thread masculin G1 / 4, M20 × 1,5 Male Thread, autres personnalisés
Résistance à l'isolation			> 200mΩ ， 500VDC
Résistance diélectrique			<2MA 500VAC (Appliquez une tension de test 500VAC 50Hz, pas de panne ou d'arc pendant 1 minute)
