Comment installer correctement un indicateur de niveau radar ?

Les indicateurs de niveau radar sont essentiels pour la mesure de niveau sans contact dans des secteurs tels que le traitement de l"eau, le traitement chimique et l"exploitation minière. Mais une mauvaise installation peut entraîner des lectures instables, une perte de signal ou des mesures inexactes. Alors, quelle est la bonne façon d’installer un indicateur de niveau radar comme le HYM503 ? Ce guide vous guide à travers les étapes clés et les meilleures pratiques.

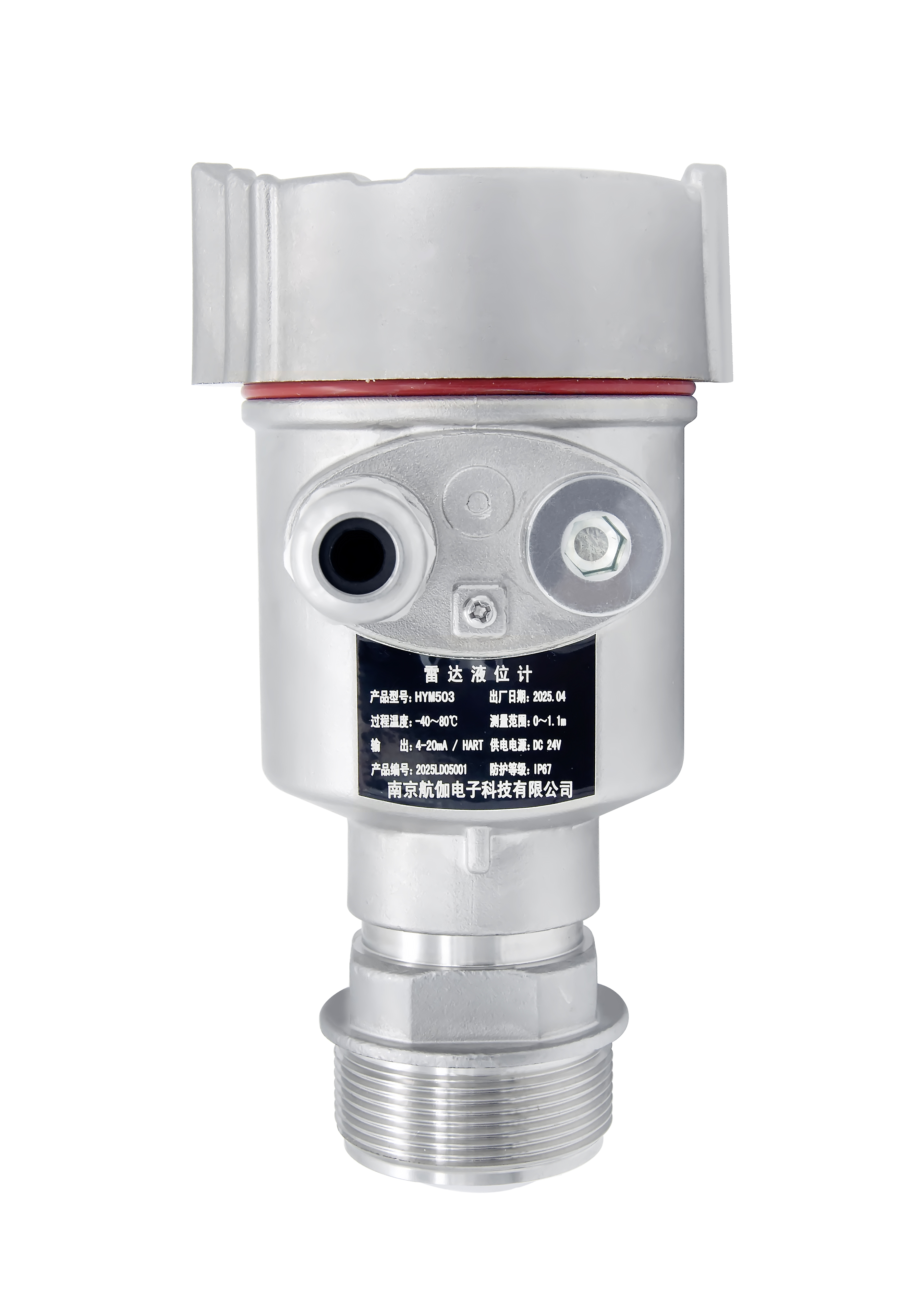

Pourquoi choisir l"indicateur de niveau radar HYM503 ?

Le HYM503 utilise la technologie FMCW (Onde continue modulée en fréquence) pour une mesure de niveau de haute précision sans contact. Les principales fonctionnalités incluent :

• Large plage de mesure – jusqu"à 120 mètres

• Haute précision – ±2 mm (pour une portée de 30 m)

• Plusieurs options d"antenne – PTFE, SS304 avec PTFE, adaptées aux environnements corrosifs et à haute température

• Sorties flexibles – 4‑20 mA, HART, Modbus

• Forte adaptabilité – fonctionne avec la poussière, les grumeaux, les poudres et les liquides

• Protection IP66 – robuste pour les environnements extérieurs et difficiles

• Configuration facile – via les touches intégrées, l"ordinateur de poche HART ou le logiciel PC

Guide d"installation étape par étape

1. Sélectionnez la bonne position d"installation

• Évitez les obstructions – le faisceau de l’antenne doit avoir un chemin dégagé vers la surface mesurée. Évitez les installations à proximité des parois du réservoir, des échelles ou des structures internes.

• Évitez les jets de remplissage – n’installez pas le compteur directement au-dessus de l’entrée du matériau. La chute du matériau peut provoquer de fausses réflexions et des erreurs de mesure.

• Pour les réservoirs coniques – positionnez le compteur de manière à ce que le faisceau touche directement le fond du réservoir. Une installation décentrée peut entraîner des lectures inexactes à de faibles niveaux.

• Pour les puits de tranquillisation ou les tuyaux de dérivation – ils sont recommandés pour les surfaces turbulentes ou la mousse, offrant une surface de réflexion stable.

2. Choisissez le bon type d"antenne

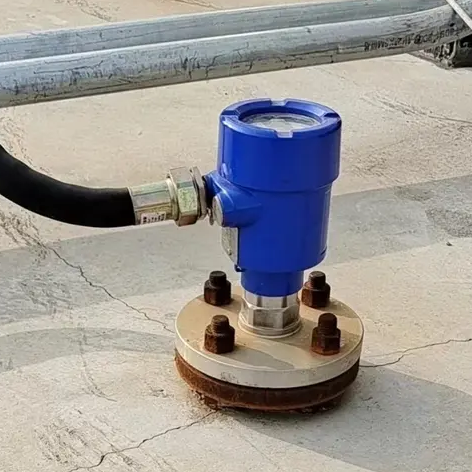

Le HYM503 prend en charge les connexions filetées, à support ou à bride – sélectionnez la méthode de montage appropriée en fonction de la conception de votre réservoir.

3. Orientation de montage

• Montage vertical – installez le compteur avec l’antenne orientée vers le bas. L"angle du faisceau est de ±4° (ou plus étroit pour les antennes plus grandes). Une installation inclinée peut provoquer une déviation du signal.

• Dégagement – ​​assurez-vous d"un dégagement suffisant entre l"antenne et le niveau maximum de matériau pour éviter tout contact ou revêtement.

• Pour les réservoirs en plastique, des plaques métalliques ou des puits de tranquillisation peuvent être nécessaires pour améliorer la réflexion du signal si le milieu a une faible constante diélectrique.

4. Connexion électrique

• Alimentation – 18‑36VDC. Utilisez une alimentation régulée pour un fonctionnement stable.

• Câblage de sortie – connectez 4 à 20 mA, HART ou Modbus en fonction de votre système de contrôle.

• Blindage des câbles – utilisez des câbles à paire torsadée blindés pour les lignes de signaux. Connectez le blindage à la terre à une extrémité.

• Presse-étoupes – assurent une bonne étanchéité pour maintenir la protection IP66.

5. Configuration et installation

• Réglage des paramètres – utilisez les touches intégrées pour définir la plage de mesure, le mode de sortie et le type d"application.

• Communication HART – pour la configuration à distance, utilisez un ordinateur de poche ou un logiciel PC HART.

• Fonction d"apprentissage – le HYM503 comprend une fonction d"apprentissage pour exclure les ondes d"interférence et s"adapter aux environnements de réservoir complexes.

6. Mise en service

• Vérifiez la force du signal – après l’installation, vérifiez la qualité du signal et la courbe d’écho.

• Ajustez les paramètres si nécessaire – si de faux échos sont détectés, ajustez le seuil ou utilisez la fonction d"apprentissage pour les filtrer.

• Vérifiez la mesure – comparez le niveau affiché avec une mesure manuelle ou un capteur de référence.

Erreurs courantes pour éviter

Pensées finales

L"installation d"un indicateur de niveau radar comme le HYM503 nécessite une attention particulière à la position, à la sélection de l"antenne, au trajet du faisceau et aux connexions électriques. Le respect de ces directives garantit une mesure de niveau précise et fiable et une stabilité à long terme. Si vous avez besoin d"aide pour sélectionner le type d"antenne ou la méthode d"installation adaptée à votre réservoir, contactez-nous pour une assistance technique gratuite.

Besoin d"un indicateur de niveau radar fiable pour votre prochain projet ? Vérifiez les spécifications du HYM503 ou demandez un devis dès aujourd"hui.

Résumé : Ce guide fournit des instructions étape par étape pour l"installation du mesureur de niveau radar HYM503, couvrant la sélection de la position, le choix de l"antenne, l"orientation de montage, le câblage, la configuration et la mise en service. Il met en évidence les erreurs courantes telles qu"un positionnement incorrect ou des chemins de signal bloqués, et comprend un exemple d"application réel. Une installation correcte garantit une mesure de niveau précise et stable dans des environnements industriels difficiles.
