Transmetteur de niveau submersible – Le guide ultime pour une mesure fiable du niveau de liquide

Transmetteur de niveau submersible – Le guide ultime pour une mesure fiable du niveau de liquide<\/strong><\/span><\/p>

Introduction<\/strong><\/span><\/h2>

Une mesure précise du niveau de liquide est essentielle dans d\"innombrables applications industrielles – de la surveillance des niveaux des eaux souterraines et des usines de traitement des eaux usées à la mesure du carburant dans les réservoirs de stockage et au contrôle des systèmes de dosage de produits chimiques. Parmi les différentes technologies disponibles, le transmetteur de niveau submersible (également appelé capteur de niveau hydrostatique ou sonde de niveau plongeur) se démarque par sa simplicité, sa fiabilité et son principe de mesure directe.<\/span><\/p>

Dans ce blog, nous aborderons :<\/span><\/p>

• Comment fonctionne un transmetteur de niveau submersible<\/span><\/p><\/li>

• Applications typiques<\/span><\/p><\/li>

• Critères clés de choix (matériaux, rendement, gamme, etc.)<\/span><\/p><\/li>

• Bonnes pratiques d\"installation<\/span><\/p><\/li>

• Conseils d\"entretien<\/span><\/p><\/li><\/ul>

  À la fin, vous saurez exactement quoi rechercher lors du choix du capteur de niveau submersible adapté à votre projet.<\/span><\/p>

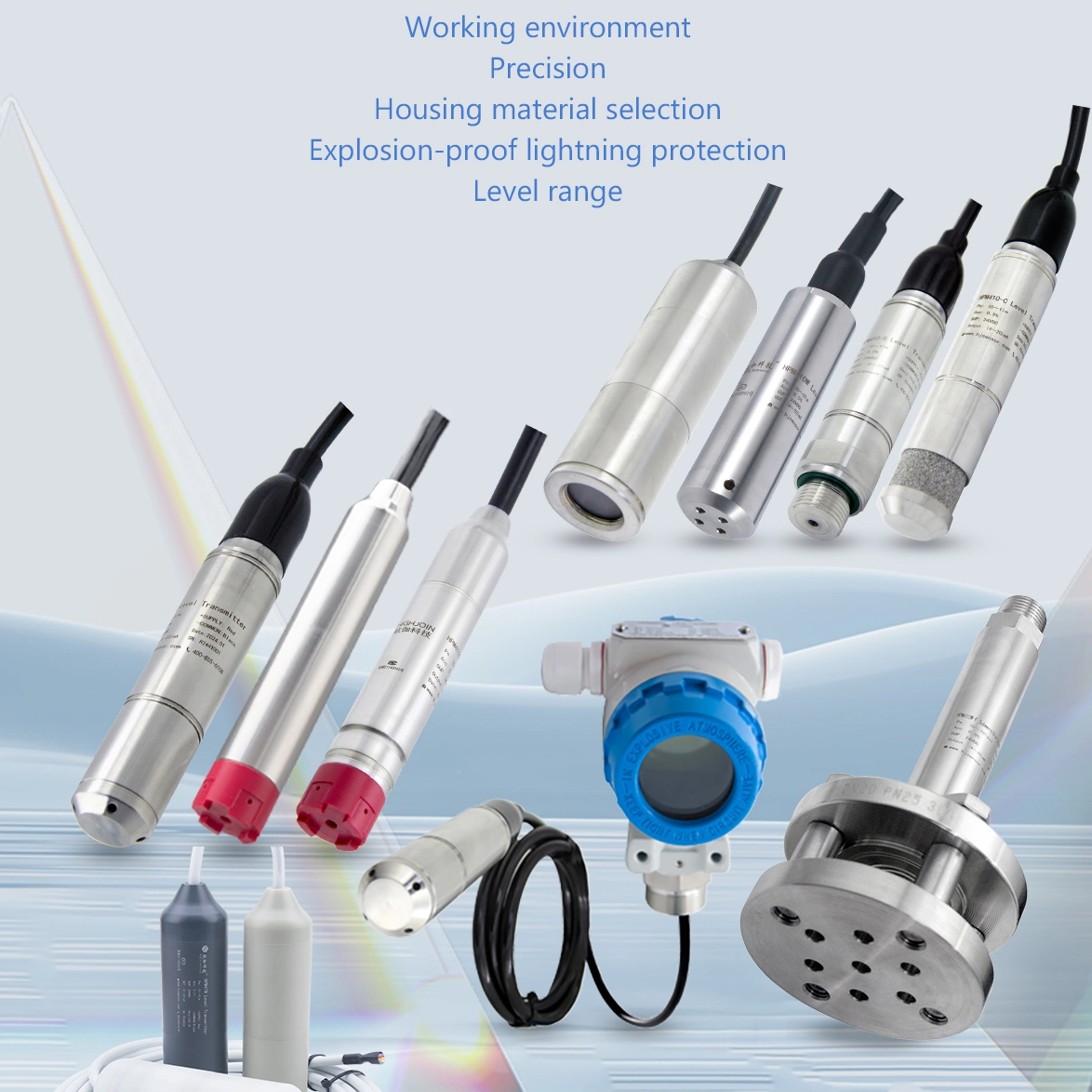

  <\/div><\/figure>

  1. Comment fonctionne un transmetteur de niveau submersible ?<\/strong><\/span><\/h2>

  Un transmetteur de niveau submersible mesure la pression hydrostatique exercée par une colonne de liquide au-dessus de lui. Le capteur est descendu dans le réservoir, le puits ou le canal ouvert, et la pression au niveau du diaphragme de la sonde est proportionnelle à la hauteur (niveau) du liquide.<\/span><\/p>

  Principe de fonctionnement de base :<\/span><\/p>

  Pression (P) = Densité (ρ) × Gravité (g) × Hauteur (h)<\/span><\/p><\/blockquote>

  Le capteur convertit la pression mesurée en un signal analogique ou numérique standard – généralement 4 à 20 mA, 0 à 10 V, Modbus RS485 ou HART – qui est envoyé à un automate, un écran ou un système SCADA.<\/span><\/p>

  La sonde étant installée au fond du liquide, la lecture n\"est pas affectée par la vapeur, la mousse, la poussière ou les turbulences de surface, ce qui la rend beaucoup plus fiable que les capteurs ultrasoniques ou radar dans de nombreux environnements difficiles.<\/span><\/p>

  2. Applications clés<\/strong><\/span><\/h2>

  Les transmetteurs de niveau submersibles sont utilisés dans un large éventail d’industries :<\/span><\/p>

  <\/colgroup>

  Industrie<\/strong><\/span><\/p><\/th>	Utilisation typique<\/strong><\/span><\/p><\/th><\/tr>
  Eau et eaux usées<\/span><\/p><\/td>	Contrôle de niveau des stations de pompage, surveillance des rivières/lacs, stations de relevage<\/span><\/p><\/td><\/tr>
  Huile et carburant<\/span><\/p><\/td>	Inventaire du parc de stockage, stockage du diesel, surveillance de l\"huile hydraulique<\/span><\/p><\/td><\/tr>
  Chimique<\/span><\/p><\/td>	Réservoirs acide/alcali, contrôle du niveau de solvant (avec matériaux résistant à la corrosion)<\/span><\/p><\/td><\/tr>
  Nourriture et boisson<\/span><\/p><\/td>	Réservoirs de sirop, cuves de solution CIP, stockage de jus (versions sanitaires)<\/span><\/p><\/td><\/tr>
  Environnemental<\/span><\/p><\/td>	Surveillance des eaux souterraines, mesure du niveau des forages<\/span><\/p><\/td><\/tr>
  Marine et construction navale<\/span><\/p><\/td>	Réservoirs de ballast, surveillance des eaux de cale<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Toute application nécessitant une mesure de niveau continue et submersible dans un liquide peut bénéficier de cette technologie.<\/span><\/p> 3. Comment choisir le bon transmetteur de niveau submersible<\/strong><\/span><\/h2> La sélection du capteur approprié pour votre application garantit la stabilité et la précision à long terme. Tenez compte des facteurs suivants :<\/span><\/p> 3.1 Plage de mesure (pleine échelle)<\/strong><\/span><\/h3> Choisissez une plage légèrement supérieure à votre niveau maximum attendu. Plages standard : 0‑1 mH₂O jusqu\"à 0‑200 mH₂O (0‑0,1 bar à 0‑20 bar). Ne dépassez jamais la limite de surcharge du capteur.<\/span><\/p> 3.2 Signal de sortie<\/strong><\/span><\/h3> 4 à 20 mA (2 fils) – Le plus courant, fonctionne sur de longues distances, alimenté en boucle.<\/span><\/p><\/li> 0‑10 V / 0‑5 V – Pour les contrôleurs locaux avec entrées de tension.<\/span><\/p><\/li> Modbus RS485 – Pour les communications numériques et les réseaux multipoints.<\/span><\/p><\/li> HART – Pour une configuration et des diagnostics intelligents.<\/span><\/p><\/li><\/ul> 3.3 Matériaux mouillés<\/strong><\/span><\/h3> Les pièces en contact avec le liquide (boîtier, membrane, gaine du câble) doivent être compatibles :<\/span><\/p> <\/colgroup> Liquide<\/strong><\/span><\/p><\/th> Matériel recommandé<\/strong><\/span><\/p><\/th><\/tr> Eau douce, eaux usées<\/span><\/p><\/td> SS304/SS316L<\/span><\/p><\/td><\/tr> Eau de mer, produits chimiques doux<\/span><\/p><\/td> Câble SS316L + PVDF ou PTFE<\/span><\/p><\/td><\/tr> Acides/alcalis forts<\/span><\/p><\/td> Diaphragme PTFE / céramique + câble FEP<\/span><\/p><\/td><\/tr> Nourriture/eau potable<\/span><\/p><\/td> SS316L + élastomères approuvés par la FDA<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> 3.4 Précision<\/strong><\/span><\/h3> Applications industrielles générales : ±0,5 % FS est suffisant. Surveillance de haute précision (par exemple, gestion du réservoir) : ±0,25 % FS ou mieux.<\/span><\/p> 3.5 Protection et câble<\/strong><\/span><\/h3> Protection contre la pénétration (IP) – Doit être au moins IP68 (immersion continue).<\/span><\/p><\/li> Câble – Polyuréthane (PUR) pour la résistance à l\"abrasion, PE pour l\"eau, FEP/PTFE pour les produits chimiques.<\/span><\/p><\/li> Tube de ventilation – Pour capteurs de jauge ventilés (pour compenser les changements de pression atmosphérique). Un câble ventilé avec déshydratant est essentiel pour la plupart des applications extérieures ou en réservoir.<\/span><\/p><\/li><\/ul> 3.6 Fonctionnalités supplémentaires<\/strong><\/span><\/h3> Protection contre la foudre – Pour les installations extérieures dans les zones sujettes aux orages.<\/span><\/p><\/li> Compensation de température – Capteur intégré pour des lectures précises à différentes températures de liquide.<\/span><\/p><\/li><\/ul> <\/div><\/figure> 4. Meilleures pratiques d\"installation<\/strong><\/span><\/h2> Une installation correcte affecte considérablement les performances et la durée de vie.<\/span><\/p> FAIRE:<\/strong><\/span><\/h3> Installez la sonde verticalement au point le plus bas du réservoir ou du puits.<\/span><\/p><\/li> Utilisez un poids d\"évier (s\"il n\"est pas intégré) pour maintenir la sonde immergée et stable.<\/span><\/p><\/li> Protégez le câble des bords tranchants à l\"aide d\"un serre-câble ou d\"un conduit.<\/span><\/p><\/li> Placez un filtre déshydratant sur le tube de ventilation si le capteur est de type jauge ventilée.<\/span><\/p><\/li> Maintenez le boîtier du transmetteur (électronique) au-dessus du niveau de liquide maximum – seuls la sonde et le câble sont submersibles.<\/span><\/p><\/li><\/ul> NE LE FAITES PAS:<\/strong><\/span><\/h3> Ne suspendez pas la sonde uniquement par le câble – utilisez un câble de support dédié.<\/span><\/p><\/li> Ne pliez pas brusquement le câble près de la tête de la sonde.<\/span><\/p><\/li> Ne pas installer à proximité d\"entrées de pompe ou d\"agitateurs qui provoquent des turbulences excessives (peut provoquer un bruit de signal).<\/span><\/p><\/li> Ne dépassez pas la profondeur d’immersion ou la température maximale.<\/span><\/p><\/li><\/ul> 5. Entretien et dépannage<\/strong><\/span><\/h2> Les transmetteurs de niveau submersibles ne nécessitent généralement aucun entretien, mais des contrôles périodiques sont recommandés :<\/span><\/p> <\/colgroup> Problème<\/strong><\/span><\/p><\/th> Cause possible<\/strong><\/span><\/p><\/th> Solution<\/strong><\/span><\/p><\/th><\/tr> Lecture dérivée ou instable<\/span><\/p><\/td> Diaphragme obstrué ou humidité dans le tube de ventilation<\/span><\/p><\/td> Nettoyer doucement ; remplacer le déshydratant<\/span><\/p><\/td><\/tr> Aucune sortie<\/span><\/p><\/td> Panne d’alimentation ou câble endommagé<\/span><\/p><\/td> Vérifiez le câblage ; effectuer un test de continuité<\/span><\/p><\/td><\/tr> Niveau inexact<\/span><\/p><\/td> Mauvais réglage de la densité (si vous utilisez la mise à l\"échelle mA)<\/span><\/p><\/td> Recalibrer ou ajuster le facteur d\"échelle<\/span><\/p><\/td><\/tr> Réponse lente<\/span><\/p><\/td> Port de pression bloqué<\/span><\/p><\/td> Retirer et nettoyer avec une brosse douce<\/span><\/p><\/td><\/tr><\/tbody><\/table><\/div> Vérification de l\"étalonnage : une fois par an, comparez la lecture du capteur à un niveau de référence connu ou utilisez un testeur à poids mort.<\/span><\/p> 6. Pourquoi choisir nos transmetteurs de niveau submersibles ?<\/strong><\/span><\/h2> En tant que fabricant dédié de capteurs et de transmetteurs, nous proposons :<\/span><\/p> Construction en acier inoxydable 316L pour une résistance supérieure à la corrosion.<\/span><\/p><\/li> Protection IP68 – conçue pour une immersion continue jusqu\"à 200 mètres.<\/span><\/p><\/li> Plusieurs options de sortie – 4‑20 mA, 0‑10 V, RS485 Modbus, HART.<\/span><\/p><\/li> Personnalisable – longueur de câble, plage de mesure, raccord process et même matériaux de membrane spéciaux (Hastelloy, Tantale).<\/span><\/p><\/li> Certifié CE, RoHS, ISO9001 – une qualité à laquelle vous pouvez faire confiance.<\/span><\/p><\/li> Livraison rapide – modèles en stock prêts à être expédiés sous 7 jours.<\/span><\/p><\/li><\/ul> Que vous ayez besoin d\"un capteur de niveau d\"eau standard pour une station de relevage ou d\"une sonde résistante aux produits chimiques pour un réservoir d\"acide agressif, nous avons une solution pour vous.<\/span><\/p> Réflexions finales<\/strong><\/span><\/h2> Un transmetteur de niveau submersible constitue souvent le choix le plus rentable et le plus fiable pour la surveillance continue du niveau de liquide, en particulier dans les environnements exigeants où les autres technologies échouent. En comprenant les critères de sélection clés et en suivant les pratiques d\"installation appropriées, vous pouvez garantir des lectures précises et une longue durée de vie.<\/span><\/p> Besoin d\"aide pour sélectionner le modèle adapté à votre application ? Contactez notre équipe d\"ingénieurs – nous vous aiderons à choisir le capteur parfait en fonction de vos exigences en matière de liquide, de profondeur de réservoir et de débit.<\/span><\/p> <\/p><\/div>"}
