Qu'est-ce qu'un commutateur de pression

Un commutateur de pression contrôle la pression du système et assure la sécurité. Il déclenche des circuits électriques lorsque la pression traverse les seuils prédéfinis. Dans cet article, vous apprendrez sa fonction, ses composants clés, ses types, ses applications et comment sélectionner le bon commutateur pour votre système.

Comprendre les bases d'un commutateur de pression

Définition et fonction centrale

Un commutateur de pression est un dispositif de contrôle conçu pour détecter les changements de pression et activer ou désactiver un circuit électrique à un point de consigne prédéterminé. Contrairement aux manomètres ou transducteurs, qui mesurent en continu la pression, les commutateurs de pression fonctionnent comme des dispositifs ON / OFF, similaires à un interrupteur d'éclairage. Ils sont utilisés pour protéger l'équipement, automatiser les processus et réguler la pression dans les systèmes allant des pompes à eau aux compresseurs industriels. La fonction centrale consiste à maintenir la stabilité du système et à prévenir les dommages dus aux fluctuations de la pression.

Composants clés d'un commutateur de pression

Les interrupteurs de pression se composent de plusieurs composants essentiels qui fonctionnent ensemble pour détecter la pression et déclencher l'interrupteur. Ceux-ci incluent:

● Diaphragme: sensible et flexible, le diaphragme détecte les changements de pression du fluide de procédé ou du gaz.

● Spring: ajuste le point de consigne en s'opposant à la force de pression, permettant une activation précise.

● Levier: transfère le mouvement mécanique de l'élément de détection aux contacts électriques.

● Contacts électriques: ouvrez ou près pour terminer le circuit lorsque le point de consigne est atteint.

● Terminaux: connectez les contacts à une source d'alimentation externe, permettant un fonctionnement électrique.

Chaque composant contribue au fonctionnement précis et fiable du commutateur de pression, garantissant qu'il fonctionne comme prévu dans diverses conditions du système.

Astuce: l'inspection et le maintien de ces composants empêchent régulièrement les ratés et prolongent la durée de vie du commutateur.

Principe de fonctionnement

Le principe de fonctionnement d'un commutateur de pression est basé sur le mouvement de l'élément de détection causé par la pression d'un fluide ou d'un gaz. Lorsque la pression dépasse ou tombe en dessous du point de consigne, il comprime ou libère un ressort, déplaçant le levier pour modifier l'état des contacts électriques. Normalement, les contacts (non) se ferment lorsque la pression dépasse le point de consigne, tandis que les contacts normalement fermés (NC) s'ouvrent. Ce mécanisme permet aux commutateurs de contrôler efficacement les pompes, les compresseurs et les alarmes.

Point de consigne et ajustement typique

Les points de consigne définissent la pression exacte à laquelle un interrupteur s'active. Les réglages sont généralement effectués à l'aide d'une vis ou d'un bouton qui modifie la tension à ressort. Des points de consigne précis sont essentiels pour les performances du système, empêchant les scénarios de surpression ou de sous-pression. Les points de consigne mal alignés peuvent entraîner des dommages à l'équipement ou un fonctionnement inefficace.

Tableau: Exemple de points de consigne pour les applications communes

Application	Point de consigne typique (PSI)	Type de commutateur
Pompe à eau résidentielle	30-50	Mécanique
Système CVC	15-25	Mécanique
Compresseur industriel	100-150	Électronique
Surveillance de la pression d'huile	20-80	Électronique

Types de commutateurs de pression

Interrupteur de pression mécanique

Les commutateurs de pression mécanique utilisent un ressort et un piston ou un diaphragme pour déclencher des contacts électriques. Ils sont simples, robustes et idéaux pour les applications à haute tension ou à haute ampleur. Les applications courantes comprennent les systèmes CVC, les pompes à eau résidentielles et les machines industrielles. Leurs avantages incluent le faible coût, les composants électroniques minimaux et la fiabilité à long terme dans des environnements stables.

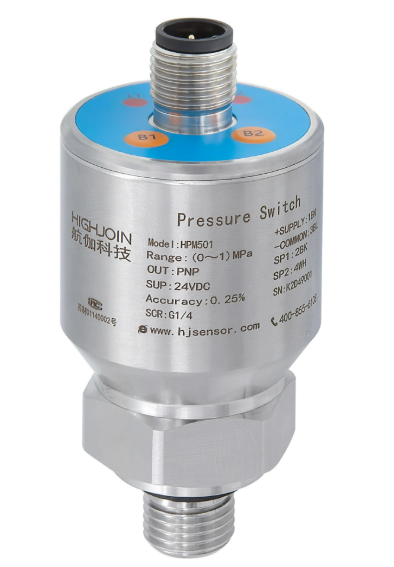

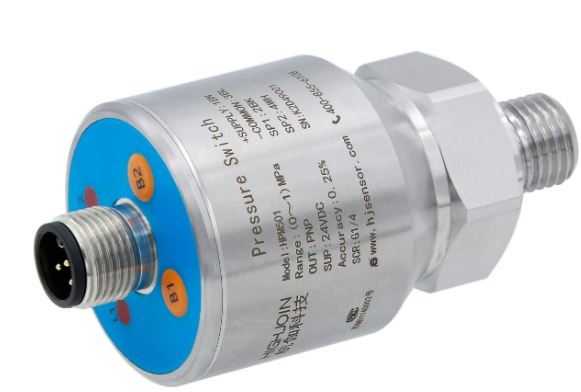

Interrupteur électronique

Les commutateurs de pression électronique utilisent une jauge de contrainte ou un transducteur de pression combiné avec l'électronique pour mesurer les changements de pression. Ces commutateurs offrent une précision élevée, une usure de contact minimale, une stabilité à long terme et la capacité d'effectuer des milliers de cycles de commutation. Ils conviennent particulièrement aux systèmes nécessitant une commutation fréquente ou à ceux exposés à des vibrations.

Comparaison: mécanique vs électronique

Fonctionnalité	Mécanique	Électronique
Précision	Modéré	Haut
Usure normale	Plus haut	Inférieur
Coût	Inférieur	Plus haut
Fréquence d'application	Bas à moyen	Haut
Sensibilité environnementale	Faible	Moyen

Les commutateurs mécaniques excellent dans des environnements simples et robustes, tandis que les commutateurs électroniques fonctionnent mieux dans les applications de précision.

Comment un commutateur de pression fonctionne dans la pratique

Éléments de détection de pression

Les éléments de détection de pression déterminent comment l'interrupteur réagit à la pression appliquée. Les diaphragmes sont idéaux pour les applications à basse pression ou sous vide, et leur matériau doit être compatible avec le liquide ou le gaz. Les pistons sont adaptés aux systèmes à haute pression, dépassant généralement 1000 psi et nécessitent des matériaux durables comme l'acier inoxydable avec des joints de joint torique compatibles.

Processus d'activation

Le processus d'activation commence lorsque la pression du processus applique une force sur l'élément de détection. Si la pression surmonte la force de ressort opposée, le levier se déplace et les contacts changent l'état. L'hystérésis, ou bande morte, garantit que l'interrupteur ne réinitialise pas immédiatement lorsque la pression baisse sous le point de consigne, empêchant le cyclisme rapide et l'usure de l'équipement.

Pression de preuve et d'éclatement

● Pression de preuve: pression maximale que l'interrupteur peut gérer sans dommage.

● Pression éclatée: pression maximale que l'interrupteur peut résister avant de fuir ou de rompre.

La sélection d'un interrupteur avec une preuve appropriée et des cotes de pression d'éclatement est essentielle pour la sécurité dans les applications à haute pression.

Applications des commutateurs de pression

Applications résidentielles

Les interrupteurs de pression sont largement utilisés dans les pompes à eau, les systèmes CVC et la gestion de la pression des puits. Ils garantissent une pression adéquate de l'eau, empêchent le vélo de pompe et protégeaient les composants HVAC des anomalies de pression.

Applications industrielles

Dans les environnements industriels, les commutateurs de pression contrôlent les compresseurs, les fours et les systèmes d'aspirateur. Ils agissent également comme des arrêts de sécurité, empêchant les situations de surpression et maintiennent un fonctionnement cohérent du système.

Applications automobiles et spécialisées

Les commutateurs de pression surveillent la pression d'huile moteur, les systèmes de freinage et autres équipements spécialisés. Ces applications nécessitent souvent des commutateurs avec une grande précision, une réponse rapide et une résistance aux vibrations.

Systèmes aériens et gaziers

Les compresseurs d'air, les cylindres à gaz et les systèmes pneumatiques reposent sur des commutateurs de pression pour maintenir les pressions fixes, automatiser l'équipement et assurer un fonctionnement sûr. Ils aident à prévenir la surpression, à optimiser le débit et à maintenir l'efficacité du système.

CONSEIL: Inspectez régulièrement les commutateurs dans des applications critiques pour maintenir la sécurité et la conformité.

Critères de sélection pour les commutateurs de pression

Plage de pression et point de consigne

La sélection du commutateur de pression approprié commence par la compréhension des pressions de coupure et de découpe du système. L'interrupteur doit fonctionner en toute sécurité entre les gammes normales et d'urgence pour prévenir les situations de surpression ou de sous-pression. Un point de consigne soigneusement choisi garantit des performances cohérentes, protège l'équipement et empêche les défaillances coûteuses du système. Les ingénieurs doivent également considérer les tolérances, car de petits écarts peuvent affecter la fiabilité à long terme et la sécurité opérationnelle.

Température de fonctionnement

La température joue un rôle essentiel dans les performances du commutateur de pression et la longévité. Des températures élevées peuvent dégrader les diaphragmes, les ressorts ou d'autres composants internes, provoquant une commutation inexacte ou une défaillance prématurée. Il est essentiel de sélectionner les matériaux et les conceptions compatibles avec les plages de température attendues. Pour les systèmes exposés à des températures fluctuantes, les commutateurs avec une stabilité thermique robuste doivent être prioritaires pour maintenir un fonctionnement reproductible.

Compatibilité fluide

Les propriétés chimiques et physiques du fluide de processus influencent directement la sélection du diaphragme ou du piston. Les matériaux incompatibles peuvent corroder, gonfler ou éroder, entraînant un dysfonctionnement ou une défaillance précoce. Par exemple, les produits chimiques agressifs nécessitent du téflon ™ ou des élastomères spécialisés, tandis que les systèmes d'eau ou d'huile peuvent utiliser Buna-N ou Viton ™. La bonne correspondance des matériaux garantit une durabilité à long terme et réduit la fréquence de maintenance.

Considérations environnementales

Les conditions externes telles que la poussière, l'humidité, les vibrations et les éléments corrosifs potentiels affectent la durée de vie du commutateur. Les enclos, les joints et les matériaux résistants à la corrosion doivent être choisis pour résister à l'environnement opérationnel. Considérez l'amortissement des vibrations ou les boîtiers de protection dans les configurations industrielles et sélectionnez les commutateurs avec des cotes IP ou NEMA appropriés pour des conditions extérieures ou difficiles pour maintenir la fiabilité.

Tableau: Compatibilité des matériaux pour les liquides communs

Matériel	Liquides appropriés	Température maximale (° C)
Buna-n	Huile, eau	120
Viton ™	Liquides hydrauliques, huile	200
Acier inoxydable	Eau, vapeur	300
Teflon ™	Produits chimiques	250

Mesures de performance clés

Précision et répétabilité

La précision garantit qu'un commutateur de pression se déclenche précisément au point de consigne prévu, tandis que la répétabilité garantit une activation cohérente sur plusieurs cycles. Les commutateurs de haute qualité réduisent les fluctuations de la pression, empêchent les faux voyages et maintiennent un fonctionnement stable du système. Pour les applications critiques, même un petit écart peut entraîner des dommages à l'équipement ou des inefficacités de traitement, soulignant l'importance de l'étalonnage précis.

Band morte (hystérésis)

L'hystérésis, ou bande morte, empêche le cyclisme rapide causé par de petites variations de pression. La bande morte correctement définie protège les composants mécaniques de l'usure, réduit la fatigue de contact électrique et améliore la stabilité du système. La sélection d'un commutateur avec une hystérésis appropriée pour l'application garantit un fonctionnement en douceur, en particulier dans les systèmes avec des pressions fluctuantes ou des changements de charge fréquents.

Notes électriques

Les commutateurs de pression doivent gérer en toute sécurité les exigences de tension et de courant du système. La surcharge peut endommager les contacts, déclencher des défauts électriques ou compromettre la sécurité. Les ingénieurs doivent correspondre à la cote de commutation aux charges électriques à l'état d'équilibre et à la pointe, en considérant des facteurs environnementaux tels que la température et l'humidité, ce qui peut avoir un impact sur la conductivité ou l'isolation au fil du temps.

Durée de vie et de durabilité

La durée de vie d'un commutateur de pression dépend de la qualité du matériau, du type (mécanique ou électronique) et de l'environnement de fonctionnement. La maintenance régulière, l'installation appropriée et la sélection des matériaux corrects peuvent étendre considérablement la durabilité. Les commutateurs de haute qualité résistent aux cycles répétés, aux conditions difficiles et au stress environnemental, garantissant un fonctionnement fiable et réduisant le coût total de possession.

Entretien et dépannage

Problèmes communs

Les interrupteurs de pression peuvent subir des contacts de collision, des points de consigne mal ajustés, une usure mécanique ou des défaillances électriques. Ces problèmes résultent souvent d'une installation incorrecte, de fluides incompatibles ou de conditions de fonctionnement extrêmes. La détection précoce par inspection et surveillance peut empêcher les temps d'arrêt imprévus, améliorer la sécurité et éviter les réparations ou les remplacements coûteux.

Maintenance de routine

La maintenance de routine est essentielle pour un fonctionnement précis et fiable. Le nettoyage, l'inspection et l'étalonnage à intervalles prévus empêchent l'accumulation de débris, l'oxydation de contact et la fatigue du printemps. La tenue d'un journal de maintenance documenté permet aux opérateurs de suivre les tendances des performances, d'identifier les problèmes potentiels tôt et de maintenir la conformité aux normes de sécurité et de qualité.

Lignes directrices de remplacement

Les commutateurs doivent être réparés ou remplacés lorsque la précision se détériore, l'usure des composants ou que les dommages mécaniques se produisent. Le remplacement en temps opportun garantit une sécurité continue du système, empêche les dommages causés par l'équipement et maintient l'efficacité du processus. Il est recommandé de suivre les directives du fabricant et d'envisager un remplacement proactif dans les applications critiques pour éviter les fermetures imprévues.

CONSEIL: Examiner régulièrement les performances de commutation et les conditions environnementales permet d'anticiper les besoins de maintenance, d'optimiser la durée de vie et de maintenir un fonctionnement sûr.

Conclusion

Les commutateurs de pression garantissent le contrôle de pression sûr et efficace. Comprendre leur fonction, leurs composants et leurs applications optimise les performances. Nanjing Hangjia Electronic Technology Co.,Ltd. propose des interrupteurs de pression fiables qui améliorent la sécurité et la longévité du système, offrant une valeur cohérente pour une utilisation industrielle et commerciale.

FAQ

Q: Qu'est-ce qu'un commutateur de pression?

R: Un commutateur de pression est un dispositif de contrôle qui surveille la pression du système et active ou désactive un circuit électrique à un point de consigne prédéfini. Il aide à maintenir la sécurité, à prévenir les dommages aux équipements et à assurer un fonctionnement stable entre les systèmes industriels, commerciaux et résidentiels.

Q: Comment fonctionnent les commutateurs de pression?

R: Les commutateurs de pression fonctionnent en utilisant un diaphragme ou un piston pour détecter les changements de pression. Lorsque la pression atteint le point de consigne, il déplace un levier pour ouvrir ou fermer les contacts électriques, permettant un contrôle automatisé des pompes, des compresseurs ou des alarmes.

Q: Quels sont les composants et fonctions du commutateur de pression de clé?

R: Les composants clés comprennent le diaphragme ou le piston pour la pression de détection, un ressort pour le réglage de la consigne, un levier pour le transfert mécanique et les contacts électriques pour déclencher des circuits. Ensemble, ils assurent une surveillance précise et fiable de la pression.

Q: Où sont utilisés les applications de commutation de pression réglables?

R: Les commutateurs de pression réglables sont largement utilisés dans les systèmes CVC, les pompes à eau résidentielles et industrielles, les compresseurs d'air et autres systèmes de pression automatisés. Ils permettent un réglage fin des points d'activation pour répondre efficacement aux exigences du système.

Q: Pourquoi choisir un commutateur de pression sur un émetteur de pression?

R: Les commutateurs de pression offrent un contrôle simple / désactivé pour la sécurité et l'automatisation, tandis que les émetteurs offrent une mesure continue. Les commutateurs sont rentables, durables et idéaux pour les applications qui ne nécessitent pas de surveillance de la pression constante.

Q: Comment dépanner un interrupteur de pression?

R: Le dépannage implique la vérification des contacts de collage, des points de consigne mal ajustés, de l'usure mécanique ou des défauts électriques. L'inspection, le nettoyage et l'étalonnage réguliers garantissent des performances cohérentes et prolongent la durée de vie de l'interrupteur.
