Principe de travail d'un commutateur électronique

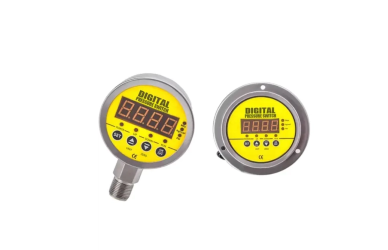

1. compréhension du commutateur de pression électronique

Un interrupteur de pression électronique est un dispositif crucial dans les systèmes industriels modernes, largement utilisés pour surveiller, contrôler et protéger l'équipement en détectant les niveaux de pression dans les gaz ou les liquides. Contrairement aux commutateurs de pression mécanique traditionnels, les commutateurs de pression électronique offrent une précision plus élevée, des temps de réponse plus rapides et une fiabilité accrue, ce qui les rend essentielles pour les processus automatisés et critiques.

Ces dispositifs sont couramment appliqués dans les systèmes hydrauliques et pneumatiques, les systèmes HVAC (chauffage, ventilation et climatisation), les installations de traitement de l'eau et les lignes d'automatisation industrielle. En convertissant la pression physique en signaux électriques, un interrupteur de pression électronique permet une surveillance en temps réel, une télécommande et une intégration avec des systèmes numériques tels que les PLC ou SCADA.

Les avantages clés de l'utilisation des interrupteurs de pression électronique comprennent:

• Haute précision et performances fiables

• Plages de pression réglables pour les applications polyvalentes

• Réponse rapide aux changements de pression

• Intégration facile avec les systèmes d'automatisation et de sécurité

Comprendre le fonctionnement d'un commutateur de pression électronique est fondamental pour les ingénieurs, les techniciens et les gestionnaires industriels qui visent à optimiser les performances du système et à assurer la sécurité opérationnelle.

2. composants clés d'un commutateur de pression électronique

Un interrupteur de pression électronique se compose de plusieurs composants centraux qui déterminent ses performances et sa plage d'application. Ces composants comprennent:

1. Capteur de pression

• Capteurs piézoélectriques : générer une charge électrique lorsqu'il est soumis à une pression

• Capteurs de jauge de déformation : mesurez la déformation du diaphragme sous pression

• Capteurs capacitifs : détecter les changements de capacité causés par les variations de pression

2. Unité de traitement du signal

Amplifie le petit signal généré par le capteur

Filtre le bruit électrique pour des lectures précises

Compare le signal aux seuils prédéfinis et génère des sorties de contrôle

3. Interface de sortie

• Les sorties analogiques (4–20 mA, 0–10 V) permettent une surveillance et une intégration continues avec les PLC

• Sorties numériques (ON / OFF, RELAY) TRANGER ALARMS, VALVES OU PUPHES Lorsque la pression dépasse ou tombe en dessous des points de réglage

4. Logement et protection

Enclosures nominales IP65 / IP67 pour la résistance à la poussière et à l'eau

Matériaux résistants à la corrosion et résistants à la température pour des environnements industriels durs

Modèles à l'épreuve des explosions pour les zones dangereuses

Ces composants travaillent ensemble pour fournir une solution de surveillance de pression précise, fiable et flexible adaptée à divers besoins industriels.

3. Comment fonctionne un commutateur de pression électronique

Le principe de travail d'un commutateur électronique peut être divisé en trois étapes principales: détection de pression, conversion et traitement du signal et contrôle de sortie. Chaque étape joue un rôle essentiel en assurant une surveillance précise et un fonctionnement fiable dans les systèmes industriels.

3.1 détection de pression

La première étape du fonctionnement d'un commutateur de pression électronique consiste à détecter la pression d'un gaz ou d'un liquide. Le capteur de pression convertit la force mécanique en un signal électrique, formant les bases d'une mesure précise. Le type de capteur détermine la sensibilité, la précision et la réactivité du commutateur:

• Les capteurs piézoélectriques génèrent une charge électrique proportionnelle à la pression appliquée, ce qui les rend adaptés à la surveillance de la pression dynamique.

• Les capteurs de jauge de déformation détectent de petites déformations sur un diaphragme causée par les changements de pression. Cette méthode offre une grande précision et une stabilité au fil du temps.

• Les capteurs capacitifs mesurent les changements de capacité causés par la déviation d'un diaphragme, offrant des mesures précises même dans des conditions environnementales variables.

Ces capteurs permettent à l'interrupteur de pression électronique de détecter des fluctuations encore mineures de pression, ce qui est crucial pour prévenir les dommages aux équipements et maintenir l'efficacité du processus.

3.2 Conversion et traitement du signal

Une fois la pression détectée, le signal électrique résultant est généralement très faible et nécessite un traitement. Les circuits internes de l'interrupteur électronique amplifient, filtre et calibre le signal pour le rendre utilisable. Les étapes clés comprennent:

• Conditionnement du signal : filtre le bruit et garantit avec précision le signal représente avec précision la pression mesurée.

• Comparaison de seuil : compare le signal avec les valeurs de pression prédéfinies pour déterminer si l'action est requise.

• Logique de décision : si la pression dépasse ou tombe en dessous du seuil défini, l'interrupteur se prépare à déclencher la sortie.

Ce traitement garantit que le commutateur fonctionne de manière fiable et ne répond qu'aux changements de pression significatifs.

3.3 Contrôle de sortie

L'étape finale implique l'activation des mécanismes de sortie en fonction du signal traité. L'interrupteur de pression électronique peut:

Déclencher des alarmes ou des feux d'avertissement pour informer les opérateurs de pression anormale

Pompes de contrôle, vannes ou compresseurs pour maintenir des performances de système optimales

Envoyez des données aux PLC, SCADA Systems ou IoT Plateformes pour une surveillance automatisée et une analyse des données

En combinant la détection précise de la pression, le traitement avancé du signal et le contrôle de sortie flexible, les commutateurs de pression électroniques améliorent l'efficacité opérationnelle, protégeaient l'équipement et assurent la sécurité industrielle.

Image suggérée: un diagramme de flux de travail clair illustrant: Pression → Capteur → Traitement du signal → Contrôle de sortie → ACTUATEURS / PLC

4. Types des interrupteurs de pression électroniques

Les interrupteurs de pression électronique peuvent être classés en fonction de plusieurs critères:

Taper	Description	Application
Sortie analogique	Fournit une tension continue ou un signal de courant proportionnel à la pression	Surveillance intégrée avec PLCS ou SCADA
Sortie numérique	Signaux de relais activés / désactivés déclenchés par pression de seuil	Systèmes d'alarme simples ou contrôle de la pompe
À l'épreuve des explosions	Conçu pour les environnements dangereux	Industries du pétrole, du gaz et des produits chimiques
À haute température / résistant à la corrosion	Matériaux résiste aux conditions extrêmes	Plantes chimiques, applications marines

Le choix du bon type dépend de l'application, des conditions environnementales et des exigences d'intégration du système.

5. Applications dans diverses industries

Les commutateurs de pression électronique sont polyvalents et largement utilisés dans tous les secteurs.

5.1 Systèmes hydrauliques

Les systèmes hydrauliques nécessitent une surveillance précise de la pression pour faire fonctionner les machines en toute sécurité. Commutateurs de pression électronique dans les applications hydrauliques:

Empêcher la surpression en déclenchant des vannes de sécurité

Surveiller la pression d'huile hydraulique pour un fonctionnement en douceur

Fournir un avertissement précoce pour les besoins de maintenance

5.2 systèmes pneumatiques

Les systèmes pneumatiques utilisent de l'air comprimé pour effectuer des travaux mécaniques. Communchissements électroniques:

Détecter les fuites ou les chutes de pression

Contrôler automatiquement les compresseurs

Assurer des performances cohérentes et empêcher la défaillance du système

5.3 Systèmes HVAC

Les systèmes CVC dépendent du contrôle de la pression pour un flux d'air optimal et une efficacité de refroidissement:

Surveiller le réfrigérant et la pression d'air

Empêcher les dommages causés par le compresseur dû à la surpression

Intégrer aux systèmes de gestion des bâtiments pour un contrôle automatisé

5.4 Industrie du pétrole et du gaz

Dans les pipelines et les raffineries pétrolières et gazières, les interrupteurs de pression électroniques garantissent la sécurité et la fiabilité opérationnelle:

Conceptions anti-explosion pour les zones dangereuses

Surveillance de la pression des pipelines pour éviter les fuites

Intégration avec les systèmes de surveillance à distance

Les exemples du monde réel incluent des raffineries utilisant des commutateurs de pression pour la conformité de la sécurité

5.5 Traitement de l'eau et systèmes environnementaux

Les usines de traitement de l'eau utilisent des interrupteurs de pression électroniques pour l'efficacité opérationnelle et la sécurité:

Contrôle de la pompe et régulation de pression

Surveillance des systèmes de filtration et de dosage chimique

Optimisation d'énergie en fournissant des données de pression en temps réel

Réduire les coûts de maintenance grâce à la détection précoce des anomalies

6.Avocation de l'utilisation des interrupteurs de pression électronique

Les avantages des commutateurs de pression électroniques sur les commutateurs mécaniques traditionnels comprennent:

• Précision élevée : détecter de petites changements de pression avec précision

• Réponse rapide : La commutation de niveau en millisecondes empêche les dommages causés par l'équipement

• Polyvalerie : plages de pression réglables et sorties configurables

• Intégration : compatible avec les systèmes PLCS, SCADA et IoT

• Efficacité de maintenance : réduit les temps d'arrêt et les coûts de maintenance

• Durabilité : résistant aux vibrations, changements de température et conditions difficiles

Ces avantages rendent les interrupteurs de pression électroniques idéaux pour les systèmes critiques et automatisés de la sécurité dans toutes les industries.

7. Comment choisir le bon commutateur de pression électronique

La sélection du bon interrupteur est essentielle pour les performances et la sécurité. Les facteurs clés comprennent:

Facteur	Considération
Plage de pression	Assurer la compatibilité avec les pressions maximales et minimales du système
Précision	Haute précision nécessaire pour les applications critiques de sécurité
Type de sortie	Analogique pour la surveillance continue; Digital pour un contrôle simple / désactivé
Adaptabilité environnementale	Considérez la température, l'humidité, la corrosion et la cote IP
Exigences d'installation	Type de thread, bride et compatibilité d'orientation
Marque et qualité	Fabricants certifiés avec des normes de qualité fiables

Une bonne sélection assure la continuité opérationnelle, la sécurité et la longévité des systèmes industriels.

8. Conclusion

Un commutateur de pression électronique est un appareil très polyvalent et fiable largement utilisé dans les systèmes industriels modernes. En convertissant la pression physique en signaux électriques précis, il permet une surveillance précise, un contrôle automatisé et une sécurité améliorée entre les industries telles que l'hydraulique, la pneumatique, le CVC, le pétrole et le gaz et le traitement de l'eau. Comprendre le fonctionnement de ces commutateurs aide les ingénieurs et les gestionnaires d'installations à optimiser les opérations, à prévenir la défaillance de l'équipement et à réduire les coûts de maintenance, en garantissant l'efficacité du système à long terme.

Pour les entreprises et les ingénieurs à la recherche de commutateurs de pression électroniques de haute qualité, Nanjing Hangjia Electronic Technology Co., Ltd. propose une gamme complète de capteurs et de solutions de contrôle de pression. Avec des technologies avancées, des normes de qualité rigoureuses et un soutien professionnel, Hangjia fournit des appareils fiables adaptés à diverses applications industrielles. Que vous ayez besoin de conseils sur la sélection du bon commutateur, les spécifications techniques ou les solutions personnalisées, leur équipe est prête à aider.

Contactez Nanjing Hangjia Electronic Technology Co., Ltd. aujourd'hui pour discuter de vos besoins et trouver la solution de commutation de pression électronique idéale pour vos systèmes industriels.
