Explication du transmetteur de température | Connexion et calibrage

Nombre Parcourir:0     auteur:Éditeur du site     publier Temps: 2026-04-17      origine:Propulsé

enquête

Vous êtes-vous déjà demandé comment les industries assurent un contrôle précis de la température ? Les transmetteurs de température jouent un rôle crucial dans ce processus. Ils convertissent les signaux des capteurs en sorties standardisées pour une surveillance précise.

Dans cet article, vous découvrirez ce que sont les transmetteurs de température, leur rôle dans les systèmes de contrôle, les signaux de sortie courants et les capteurs compatibles.

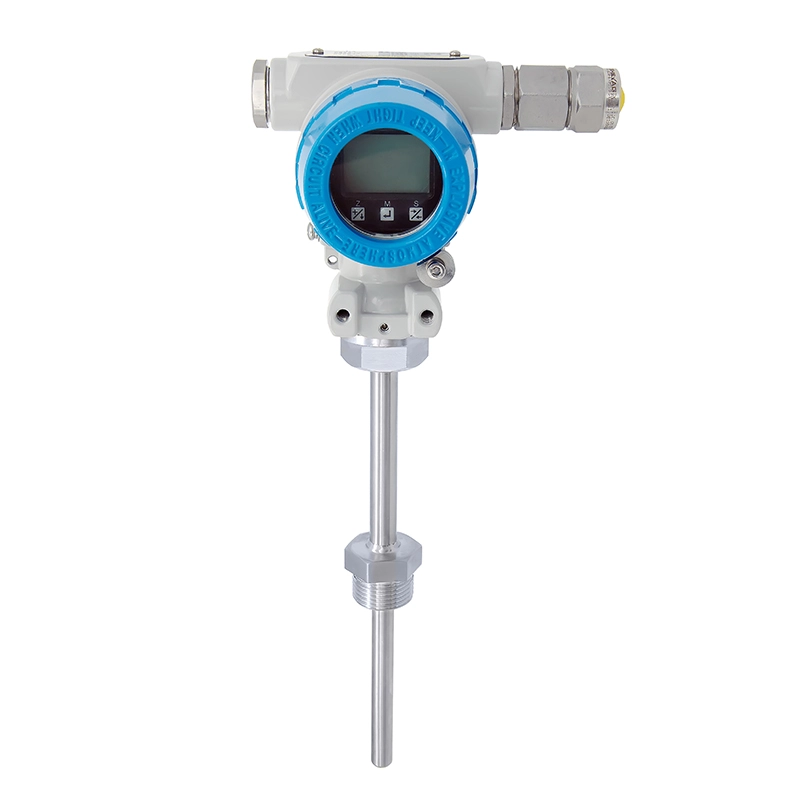

Explication du transmetteur de température : connexion et étalonnage

Types de connexions de transmetteur de température : 2 fils ou 4 fils

Les transmetteurs de température sont généralement disponibles en deux configurations de câblage principales : 2 fils et 4 fils . Un émetteur à 2 fils utilise la même paire de fils pour alimenter et transmettre le signal de sortie, généralement une boucle de courant de 4 à 20 mA. Cette configuration simplifie le câblage et réduit les coûts mais peut limiter la qualité du signal sur de longues distances. En revanche, un transmetteur à 4 fils comporte des paires séparées pour l'alimentation électrique et la sortie du signal, offrant une meilleure isolation et une précision améliorée, en particulier dans les environnements industriels bruyants.

Intégration de transmetteurs de température dans les boucles de contrôle

Dans les systèmes de contrôle de processus, les transmetteurs de température connectent les capteurs de température aux contrôleurs tels que les API ou les DCS. Le transmetteur convertit les signaux du capteur en sorties standardisées, généralement 4-20 mA ou 0-10 V, que le contrôleur lit pour surveiller ou ajuster les variables du processus. Une intégration correcte nécessite une attention particulière au câblage, à la mise à la terre et au blindage afin de minimiser les interférences du signal. De plus, la sélection du bon type de transmetteur, tel qu"un transmetteur RTD ou un transmetteur à thermocouple, garantit la compatibilité avec le capteur et le système de contrôle.

Capteurs de température courants : thermocouples et RTD

Deux capteurs principaux sont associés à des transmetteurs de température : des thermocouples et des détecteurs de température à résistance (RTD) . Les thermocouples génèrent une faible tension proportionnelle aux changements de température, ce qui les rend adaptés à de larges plages de températures et à une réponse rapide. Les RTD font varier la résistance en fonction de la température et offrent une précision et une stabilité supérieures, souvent avec des configurations à 2, 3 ou 4 fils pour réduire les effets des fils conducteurs. De nombreux transmetteurs de température prennent en charge les deux types de capteurs, facilitant ainsi des applications flexibles.

Transmetteurs de température intelligents et numériques avec protocole HART

Les transmetteurs de température modernes disposent souvent de fonctionnalités intelligentes utilisant des protocoles de communication numériques tels que HART. Ces transmetteurs fournissent une sortie analogique standard (par exemple, 4-20 mA) ainsi que des données numériques telles que les diagnostics du capteur, les informations d"étalonnage et l"état de l"appareil. Les transmetteurs compatibles HART permettent une configuration et un étalonnage à distance, améliorant ainsi l"efficacité de la maintenance et réduisant les temps d"arrêt. Ils prennent également en charge l"intégration dans des systèmes de contrôle avancés, améliorant ainsi la fiabilité des processus.

Processus d"étalonnage étape par étape pour les transmetteurs de température

L"étalonnage d"un transmetteur de température garantit que sa sortie reflète avec précision la température mesurée. Le processus général comprend :

  1. Isolez l’émetteur du processus pour éviter les interférences.

  2. Connectez un simulateur de signal ou un calibrateur pour imiter la sortie du capteur (millivolts pour les thermocouples, résistance pour les RTD).

  3. Appliquez des valeurs de référence connues sur toute la plage de température.

  4. Mesurez la sortie de l'émetteur (4-20 mA ou 0-10 V) en chaque point.

  5. Ajustez les paramètres de zéro et d’échelle pour aligner la sortie sur les valeurs de référence.

  6. Répétez les mesures pour vérifier l’exactitude.

  7. Documenter les résultats d’étalonnage pour le contrôle qualité.

Outils d"étalonnage : calibrateurs de référence de signal et boîtes à décades

Les outils d'étalonnage varient en fonction du type de capteur et de la conception du transmetteur. Pour les transmetteurs RTD, des boîtiers de résistance à décades simulent des valeurs de résistance précises correspondant aux températures. Pour les transmetteurs à thermocouple, les calibrateurs de référence de signal génèrent de petits signaux millivolts imitant les sorties de thermocouple. Les calibrateurs multifonctions modernes peuvent simuler les deux types de capteurs et mesurer les sorties du transmetteur, rationalisant ainsi le processus d'étalonnage.

Comparaison des méthodes d"étalonnage de l"ancien style et du nouveau style

Les transmetteurs de température plus anciens utilisent des réglages manuels via des potentiomètres multitours étiquetés Zero et Span. Les techniciens les transforment physiquement pour affiner le courant de sortie aux points d"étalonnage bas et élevés. Les transmetteurs les plus récents manquent souvent de potentiomètres manuels et s"appuient plutôt sur un étalonnage logiciel utilisant des outils de communication tels que des communicateurs HART ou des interfaces USB. Cet étalonnage numérique offre une plus grande précision, une répétabilité plus facile et un accès à distance, améliorant ainsi l"efficacité globale de la maintenance.

Conseil : lors de l'étalonnage des transmetteurs de température, simulez toujours les signaux des capteurs avec précision à l'aide d'outils appropriés tels que des calibrateurs de référence de signal ou des boîtes à décades pour garantir des résultats d'étalonnage précis et fiables.

Comprendre l"étalonnage du transmetteur de température

Pourquoi l"étalonnage est essentiel pour la précision et la sécurité

L"étalonnage d"un transmetteur de température est essentiel pour garantir que l"appareil reflète avec précision la véritable température mesurée par le capteur. Au fil du temps, des facteurs tels que les conditions environnementales, le vieillissement des composants et les contraintes mécaniques peuvent entraîner une dérive de la sortie du transmetteur. Sans étalonnage régulier, des relevés de température inexacts peuvent entraîner un mauvais contrôle du processus, des risques pour la sécurité et une qualité de produit compromise. Par exemple, dans la fabrication pharmaceutique, même de légers écarts de température peuvent affecter l’efficacité du produit, ce qui rend un étalonnage précis essentiel.

Procédures d"étalonnage et meilleures pratiques

Le processus d"étalonnage implique généralement de comparer la sortie du transmetteur aux températures de référence connues et d"effectuer les ajustements nécessaires. Voici une procédure standard pour étalonner les transmetteurs de température :

  • Isolez l'émetteur du processus pour éviter les interférences.

  • Simulez les signaux des capteurs à l'aide d'un calibrateur ou d'un boîtier de résistance à décades, selon qu'il s'agit d'un transmetteur à thermocouple ou d'un transmetteur RTD.

  • Appliquez des valeurs de référence sur toute la plage de température, telles que 0 %, 25 %, 50 %, 75 % et 100 % de l'étendue.

  • Mesurez la sortie de l'émetteur (généralement 4-20 mA ou 0-10 V) en chaque point.

  • Ajustez les paramètres de zéro et de plage pour aligner la sortie avec les entrées de référence.

  • Répétez les mesures pour confirmer l’exactitude.

  • Documenter les résultats pour le contrôle qualité et la conformité.

L"utilisation d"outils appropriés et le respect des directives du fabricant améliorent la fiabilité de l"étalonnage.

Utilisation de communicateurs HART pour l"étalonnage numérique

Les transmetteurs de température intelligents modernes prennent souvent en charge l'étalonnage numérique via des communicateurs HART (Highway Addressable Remote Transducer). Cet outil se connecte à la boucle du transmetteur et permet aux techniciens de :

  • Affichez et modifiez les paramètres d’étalonnage à distance.

  • Entrez des températures de référence précises.

  • Ajustez numériquement les valeurs zéro et span.

  • Récupérez les données de diagnostic pour le dépannage.

L"étalonnage compatible HART réduit les erreurs manuelles, fait gagner du temps et prend en charge la maintenance à distance, en particulier pour les transmetteurs de température avec affichage ou interfaces numériques intégrées.

Plages d"étalonnage et leur importance

Chaque transmetteur de température possède une plage d"étalonnage spécifiée, définissant les températures minimales et maximales qu"il peut mesurer avec précision. L"étalonnage doit couvrir toute cette plage pour garantir la linéarité et la mise à l"échelle appropriée du signal de sortie, comme la boucle de courant standard 4-20 mA. Par exemple, un transmetteur calibré de -50°C à 150°C doit être testé en plusieurs points dans cette plage. Travailler en dehors de la plage calibrée peut entraîner des erreurs de mesure et affecter le contrôle du processus.

Impact de l"étalonnage du capteur sur la précision du transmetteur

La précision d"un transmetteur de température dépend fortement du capteur avec lequel il fonctionne, tel qu"un transmetteur RTD ou un transmetteur à thermocouple. Si le capteur lui-même n"est pas étalonné, la sortie du transmetteur sera inexacte quel que soit son propre état d"étalonnage. Par conséquent, l’étalonnage conjoint des capteurs de température et des transmetteurs garantit la précision globale des mesures. Des vérifications et des remplacements réguliers des capteurs, combinés à l"étalonnage du transmetteur, maintiennent des performances optimales du système.

Conseil : étalonnez toujours les transmetteurs de température en utilisant le même type de capteur et la même configuration installés sur le terrain pour garantir la précision et la fiabilité de votre système de mesure de température.

Types de capteurs de température compatibles avec les transmetteurs

Thermocouples : caractéristiques et sortie du signal

Les thermocouples sont des capteurs de température largement utilisés, compatibles avec de nombreux transmetteurs de température. Ils sont constitués de deux fils métalliques différents reliés à une extrémité, produisant une petite tension qui change avec la température. Cette tension, généralement de l"ordre du millivolt, est proportionnelle à la différence de température entre la jonction de mesure et la jonction de référence (froide). Les transmetteurs à thermocouple convertissent ce signal millivolt en une sortie standard, telle que 4-20 mA ou 0-10 V, adaptée aux systèmes de contrôle.

Les thermocouples sont privilégiés pour :

  • Large plage de température (de -200°C à plus de 1800°C, selon le type)

  • Temps de réponse rapide

  • Construction simple avec seulement deux fils

Cependant, ils nécessitent une compensation de soudure froide pour corriger la température de jonction de référence, que les transmetteurs de température gèrent souvent en interne.

Détecteurs de température à résistance (RTD) : configurations de sondes et réponse

Les RTD mesurent la température en la corrélant à la résistance électrique d"un métal, généralement du platine. La résistance augmente de manière prévisible à mesure que la température augmente, permettant une mesure précise de la température. Les émetteurs RTD convertissent ce changement de résistance en signaux standard comme 4-20 mA.

Les RTD sont livrés avec différentes configurations de câbles :

  • RTD à 2 fils : le plus simple mais sensible aux erreurs de résistance des fils de connexion.

  • RTD à 3 fils : choix industriel courant ; compense la résistance du plomb.

  • RTD à 4 fils :  le plus précis ; élimine entièrement les effets de résistance du plomb.

Les RTD offrent une précision et une stabilité excellentes, mais ont une plage de température plus étroite que les thermocouples (généralement de -200°C à 850°C). Ils sont idéaux pour les applications nécessitant un contrôle précis de la température.

Capteurs infrarouges et autres types de capteurs

Au-delà des thermocouples et des RTD, certains transmetteurs de température prennent en charge d"autres types de capteurs :

  • Capteurs infrarouges (IR) : mesurent la température sans contact en détectant le rayonnement thermique. Utile pour les cibles mobiles ou dangereuses.

  • Thermistances : dispositifs semi-conducteurs à haute sensibilité, souvent pour des plages de température limitées.

  • Unités capteur-transmetteur intégrées : combinez le capteur et le transmetteur dans un seul boîtier pour des installations compactes.

Bien que moins courants, ces capteurs élargissent la polyvalence des applications de transmetteurs de température.

Sélection du capteur adapté à votre application

Le choix de la bonne combinaison de transmetteur de capteur de température dépend de :

  • Plage de température : les thermocouples couvrent des températures extrêmes ; Les RTD conviennent aux plages modérées.

  • Exigences de précision : les RTD offrent généralement une précision et une stabilité supérieures.

  • Temps de réponse : les thermocouples réagissent plus rapidement.

  • Conditions environnementales : les environnements difficiles peuvent favoriser les thermocouples robustes.

  • Compatibilité du signal : assurez-vous que le transmetteur de température prend en charge le type et la sortie du capteur, tels que le transmetteur de température 4 20 mA ou le transmetteur de température 0 10 V.

  • Contraintes d'installation : la longueur du câble et la méthode de câblage (2 fils, 3 fils, 4 fils) affectent la précision des mesures.

Par exemple, un transmetteur rtd 4 20 mA est idéal pour une mesure précise de la température dans le traitement pharmaceutique, tandis qu"un transmetteur à thermocouple peut être meilleur pour les fours à haute température.

Astuce : vérifiez toujours que votre transmetteur de température est compatible avec le type de capteur et la configuration de câblage pour garantir une sortie précise du capteur de température 4 20 mA et un contrôle de processus fiable.

Meilleures pratiques d’installation et de connexion des transmetteurs de température

Techniques de câblage appropriées pour les transmetteurs à 2 et 4 fils

Un câblage correct est crucial pour des performances fiables du transmetteur de température. Pour les transmetteurs de température à 2 fils , la même paire de fils fournit l'alimentation et transporte le signal 4-20 mA. Ce câblage réduit la complexité et le coût de l'installation, mais nécessite une attention particulière à la longueur et à la qualité du fil afin d'éviter les chutes de tension qui affectent la précision.

En revanche, les transmetteurs à 4 fils utilisent des paires distinctes pour l'alimentation et la sortie du signal. Cette séparation améliore l'intégrité du signal, en particulier dans les environnements industriels électriquement bruyants. Lors de la connexion d'un transmetteur RTD 4 20 mA ou d'un transmetteur à thermocouple , assurez-vous que le câblage correspond au type de capteur et aux spécifications du transmetteur. Pour les RTD, utilisez la configuration correcte des câbles (2, 3 ou 4 fils) pour minimiser les erreurs de résistance des câbles. Suivez toujours les schémas de câblage du fabricant pour éviter les erreurs de câblage.

Blindage et mise à la terre pour minimiser les interférences de signal

Les environnements industriels sont souvent soumis à des interférences électromagnétiques (EMI) provenant des moteurs, des variateurs et d"autres équipements. Pour maintenir une sortie propre du capteur de température 4 20 mA, utilisez des câbles blindés pour la connexion du transmetteur. Mettez le blindage du câble à la terre à une seule extrémité pour éviter les boucles de terre susceptibles d"introduire du bruit.

Une mise à la terre appropriée du boîtier du transmetteur de température et des boîtes de jonction des capteurs contribue également à réduire les interférences. Lors de l'installation d'un transmetteur de température avec affichage sur le terrain, assurez-vous que toutes les pièces métalliques sont mises à la terre conformément aux codes électriques locaux. Évitez de faire passer les câbles de signaux parallèlement aux câbles haute puissance afin de minimiser le couplage inductif.

Compensation de soudure froide : pourquoi et comment cela se fait

Les transmetteurs à thermocouple nécessitent une compensation de soudure froide car la tension du thermocouple dépend de la différence de température entre la jonction de mesure et la jonction (froide) de référence. Étant donné que la température de la soudure froide varie en fonction de l'environnement, le transmetteur doit la mesurer et compenser pour fournir des lectures de température précises.

La plupart des transmetteurs à thermocouple modernes incluent des circuits de compensation de soudure froide intégrés. Ils utilisent des capteurs de température internes à proximité du bornier pour mesurer la température de soudure froide et ajuster la sortie en conséquence. Lors de la connexion d'un transmetteur à thermocouple , vérifiez que la compensation de soudure froide est activée et fonctionne correctement pour éviter les erreurs de mesure.

Considérations relatives au montage sur site et au montage sur rail DIN

Les transmetteurs de température sont disponibles dans différents packages, notamment des unités montées sur site et des modules montés sur rail DIN . Les transmetteurs montés sur site sont installés à proximité du capteur, souvent dans des environnements difficiles. Ils réduisent la dégradation du signal sur les longs câbles et simplifient le câblage en intégrant le capteur et le transmetteur dans un seul ensemble.

Les transmetteurs montés sur rail DIN sont généralement installés dans des panneaux de commande ou des boîtiers. Ils offrent un accès plus facile pour la maintenance et l'étalonnage, mais peuvent nécessiter un câblage de capteur plus long. Lorsque vous choisissez entre ces types, tenez compte de facteurs tels que les conditions ambiantes, la facilité d'accès et la complexité du câblage. Par exemple, un transmetteur RTD avec écran monté sur un rail DIN permet des vérifications rapides de l'état, tandis qu'un transmetteur monté sur site minimise les problèmes de câblage sur les capteurs distants.

Conseil : utilisez toujours des câbles blindés et correctement mis à la terre et suivez les directives de câblage du fabricant pour garantir une connexion précise du transmetteur de température et minimiser les interférences de signal dans votre système de contrôle.

Avancées dans les transmetteurs de température

Transmetteurs de température sans fil et leurs avantages

Les transmetteurs de température sans fil ont révolutionné la mesure de la température en éliminant le besoin d"un câblage complexe. Ces appareils transmettent les signaux des capteurs de température via des protocoles sans fil tels que Wi-Fi, Bluetooth ou des fréquences radio propriétaires. Cela réduit les coûts et la complexité de l"installation, en particulier dans les sites industriels de grande taille ou difficiles d"accès.

Les principaux avantages comprennent:

  • Flexibilité : ils peuvent être installés dans des endroits éloignés ou dangereux sans faire passer de câbles.

  • Maintenance réduite : moins de connexions physiques signifie moins d’usure.

  • Intégration facile : les émetteurs sans fil peuvent se connecter rapidement aux systèmes de contrôle existants ou aux plates-formes cloud.

  • Surveillance en temps réel : les données sont accessibles instantanément depuis n'importe quel endroit, améliorant ainsi la surveillance des processus.

Les transmetteurs de température sans fil prennent souvent en charge des sorties standard telles que 4-20 mA via des passerelles, garantissant ainsi la compatibilité avec les automates et les DCS.

Intégration avec les systèmes de contrôle modernes (PLC, DCS)

Les transmetteurs de température modernes, notamment les transmetteurs RTD et les transmetteurs à thermocouple, sont conçus pour une intégration transparente avec les systèmes de contrôle tels que les automates programmables (PLC) et les systèmes de contrôle distribués (DCS). Ils fournissent un capteur de température fiable avec 4 sorties de 20 mA ou des signaux 0-10 V que les contrôleurs utilisent pour maintenir les variables de processus.

Les émetteurs avancés prennent en charge les protocoles de communication numérique, permettant :

  • Configuration et diagnostic à distance

  • Précision des données améliorée

  • Câblage et dépannage simplifiés

Cette intégration améliore le contrôle des processus, réduit les temps d"arrêt et optimise les performances du système.

Protocoles de communication numérique : FOUNDATION FIELDBUS et PROFIBUS

Au-delà des sorties analogiques, de nombreux transmetteurs de température intègrent désormais des normes de communication numérique telles que FOUNDATION FIELDBUS et PROFIBUS. Ces protocoles prennent en charge le câblage multipoint et permettent à plusieurs appareils de partager un seul bus de communication.

Les avantages incluent :

  • Échange de données amélioré : les transmetteurs envoient des diagnostics détaillés, des données d'étalonnage et l'état du capteur.

  • Complexité de câblage réduite : moins de câbles réduisent les coûts d’installation.

  • Évolutivité améliorée : ajout ou remplacement facile d’appareils sans recâblage.

Par exemple, un transmetteur de température avec affichage peut afficher des valeurs en direct localement tout en communiquant des données détaillées via PROFIBUS au système de contrôle.

Tendances futures de la technologie de mesure de la température

La technologie des transmetteurs de température continue d"évoluer, en se concentrant sur :

  • Capacités intelligentes accrues : davantage de transmetteurs seront dotés de diagnostics intégrés, d'alertes de maintenance prédictive et de fonctions d'auto-étalonnage.

  • Réseaux maillés sans fil : ils offrent une communication robuste et évolutive pour les grandes installations industrielles.

  • Intégration avec l'IoT : les émetteurs se connecteront directement aux plates-formes cloud pour des analyses avancées et une surveillance à distance.

  • Miniaturisation et robustesse : des émetteurs plus petits et plus durables conviendront aux environnements difficiles et aux installations compactes.

  • Récupération d'énergie : les futurs émetteurs sans fil pourraient utiliser des sources d'énergie ambiantes, réduisant ainsi la dépendance à la batterie.

Ces tendances visent à améliorer la précision, la fiabilité et la facilité d’utilisation des transmetteurs de capteurs de température dans tous les secteurs.

Conseil : lors de la mise à niveau vers des transmetteurs de température avancés, pensez à la compatibilité avec votre système de contrôle et vos protocoles de communication existants pour maximiser les avantages de l'intégration et pérenniser votre installation.

Dépannage et entretien des transmetteurs de température

Causes courantes de lectures de température inexactes

Des lectures de température inexactes provenant d’un transmetteur de température peuvent provenir de plusieurs problèmes. Une cause courante est la dégradation ou l'endommagement du capteur , où le capteur RTD ou thermocouple ne produit plus de signaux corrects. Des problèmes de câblage tels que des connexions desserrées, des fils cassés ou une connexion incorrecte du transmetteur de température perturbent également la transmission du signal. Les interférences électriques provenant d'équipements à proximité peuvent introduire du bruit, affectant la qualité du signal de sortie du capteur de température 4 20 mA. De plus, les erreurs de compensation de soudure froide dans les transmetteurs à thermocouple entraînent des calculs de température incorrects. Des facteurs environnementaux tels qu'une humidité extrême, des vibrations ou des cycles de température peuvent également provoquer une dérive du transmetteur au fil du temps.

Intervalles réguliers de maintenance et d’étalonnage

Pour maintenir la précision et la fiabilité, il est essentiel d"effectuer une maintenance régulière et d"étalonner les transmetteurs de température sur une base programmée. La plupart des normes industrielles recommandent un étalonnage tous les six mois, mais cela peut varier en fonction de la criticité de l"application et des conditions environnementales. Pendant la maintenance, inspectez l"intégrité du câblage, vérifiez la corrosion et vérifiez que le blindage et la mise à la terre restent efficaces. Recalibrez le transmetteur à l"aide d"outils appropriés tels que des calibrateurs de référence de signal ou des communicateurs HART pour garantir que la sortie s"aligne sur les valeurs de température réelles. La tenue d"un journal d"étalonnage permet de suivre les tendances de performances et d"anticiper les besoins de maintenance.

Identification et résolution de l"atténuation du signal et du bruit

L"atténuation du signal et le bruit peuvent dégrader la qualité de la sortie du transmetteur de température 4 20 mA ou 0-10 V. Pour identifier ces problèmes, utilisez un multimètre ou un calibrateur de boucle pour mesurer la force du signal à différents points du câblage. En cas d"atténuation, vérifiez s"il y a de longs câbles ou un câblage de mauvaise qualité provoquant des chutes de tension. Le bruit provient souvent d"interférences électromagnétiques (EMI) ; le blindage des câbles avec une tresse métallique mise à la terre et la séparation des câbles de signal des lignes électriques réduisent ce problème. Si les interférences persistent, envisagez d"utiliser une configuration d"émetteur à 4 fils ou d"installer des isolateurs de signal. Une mise à la terre appropriée du transmetteur de température avec des capteurs RTD ou thermocouple est cruciale pour minimiser le bruit.

Garantir une fiabilité et des performances à long terme

La fiabilité à long terme des transmetteurs de température dépend d"une combinaison d"installation appropriée, d"étalonnage régulier et de maintenance préventive. Utilisez des transmetteurs de capteur de température de haute qualité adaptés aux exigences du processus, comme un transmetteur RTD 4 20 mA pour un contrôle précis ou un transmetteur à thermocouple robuste pour les températures élevées. Protégez les transmetteurs des conditions environnementales difficiles en sélectionnant des boîtiers appropriés ou des unités montées sur site. Utilisez des transmetteurs de température numériques avec protocole HART pour des diagnostics à distance et un dépannage plus facile. Mettez régulièrement à jour le micrologiciel lorsqu"il est disponible et remplacez les capteurs présentant des signes d"usure. Ces pratiques aident à maintenir un fonctionnement constant du transmetteur de température et un contrôle précis du processus au fil du temps.

Conseil : planifiez des contrôles d'étalonnage et de maintenance réguliers pour vos transmetteurs de température afin de détecter et de résoudre rapidement les problèmes de câblage, les défauts des capteurs et le bruit du signal, garantissant ainsi une mesure de température précise et fiable.

Conclusion

Maximiser la précision et l’efficacité des transmetteurs de température nécessite une connexion et un étalonnage appropriés. Une installation correcte et un étalonnage régulier garantissent des lectures de température et un contrôle de processus fiables. Le choix du bon transmetteur, tel que les modèles à 2 ou 4 fils, convient aux types de capteurs et aux environnements spécifiques. Une mesure précise de la température garantit des performances et une sécurité constantes des processus. HIGHJOIN propose des transmetteurs de température avancés qui combinent des fonctionnalités intelligentes avec une conception robuste, offrant un contrôle précis et une intégration facile pour diverses applications industrielles. Faites confiance à HIGHJOIN pour améliorer vos systèmes de mesure de température.

FAQ

Q : Qu"est-ce qu"un transmetteur de température et comment fonctionne-t-il ?

R : Un transmetteur de température convertit les signaux des capteurs de température tels que les RTD ou les thermocouples en sorties standardisées telles que 4-20 mA ou 0-10 V. Il garantit une sortie précise du capteur de température pour les systèmes de contrôle en compensant les caractéristiques du capteur et les facteurs environnementaux.

Q : Comment connecter correctement un transmetteur de température ?

R : La connexion correcte du transmetteur de température dépend du type de câblage : 2 fils ou 4 fils. Utilisez des câbles blindés, suivez les configurations des câbles du capteur (par exemple, RTD 3 fils ou 4 fils) et assurez une mise à la terre correcte pour minimiser le bruit et maintenir une sortie précise du capteur de température 4 20 mA.

Q : Pourquoi l’étalonnage des transmetteurs de température est-il important ?

R : L"étalonnage des transmetteurs de température aligne leur sortie sur les températures de référence connues, garantissant ainsi un contrôle précis et la sécurité du processus. Un étalonnage régulier empêche la dérive causée par le vieillissement ou des facteurs environnementaux, maintenant ainsi un fonctionnement fiable du transmetteur de température et une précision de mesure.

Q : Quels outils sont utilisés pour l’étalonnage du transmetteur de température ?

R : L"étalonnage utilise généralement des calibrateurs de référence de signal pour les transmetteurs à thermocouple et des boîtiers de résistance à décades pour les transmetteurs RTD. Les transmetteurs de température intelligents modernes peuvent également être calibrés numériquement via des communicateurs HART pour des réglages précis du zéro et de l"échelle.

Q : Quelles sont les différences entre les transmetteurs RTD et les transmetteurs à thermocouple ?

R : Les transmetteurs RTD mesurent les changements de résistance pour une précision et une stabilité élevées, en utilisant souvent des connexions à 3 ou 4 fils. Les transmetteurs à thermocouple convertissent de petits signaux de tension sur de larges plages de température et nécessitent une compensation de soudure froide. Les deux fournissent des sorties comme un transmetteur de température 4 20 mA pour les systèmes de contrôle.

Q : Comment puis-je résoudre les problèmes de lectures inexactes d"un transmetteur de température ?

R : Vérifiez les dommages au capteur, les défauts de câblage, une mise à la terre inappropriée et les erreurs de compensation de soudure froide. Utilisez un multimètre pour vérifier l"intégrité du signal et assurez-vous que la connexion du transmetteur de température respecte les directives du fabricant. Un étalonnage régulier permet également de maintenir une sortie précise de l"émetteur du capteur de température.
