Qu'est-ce qu'un manomètre

Un manomètre mesure instantanément la pression du système. Il garantit la sécurité et l'efficacité des opérations. Sans cela, les systèmes risquent les dommages ou l'échec. Dans cet article, vous apprendrez sa définition, ses types, ses applications et ses conseils de sélection pour des performances fiables.

Comprendre les jauges de pression

Définition et fonction centrale

Un manomètre est un dispositif qui mesure la pression interne dans un système par rapport à un point de référence. Il traduit la pression physique en une mesure lisible sur un cadran ou un écran numérique. Cette fonction est essentielle pour maintenir un fonctionnement sûr, en particulier dans les milieux industriels où les fluctuations de pression peuvent entraîner des dommages à l'équipement ou des risques de sécurité. Ils sont simples à installer et ne nécessitent souvent aucune puissance externe, ce qui les rend fiables dans la plupart des conditions.

Les manomètres peuvent être trouvés dans de nombreux systèmes, des unités de CVC aux machines industrielles à haute pression. Ils servent de moyen principal de surveiller les changements de pression en temps réel. Les opérateurs comptent sur eux pour effectuer des ajustements immédiats et s'assurer que les systèmes fonctionnent dans leurs limites conçues. Cette rétroaction en temps réel est inestimable pour la sécurité et l'efficacité.

Pourquoi les manomètres comptent

Les manches de pression empêchent la défaillance de l'équipement en permettant aux opérateurs de détecter tôt les changements de pression anormaux. Sans eux, les systèmes pourraient surpresser ou sous-performer, risquant des temps d'arrêt opérationnels. Ils aident également à maintenir le respect des normes de sécurité en fournissant des lectures visibles et traçables. De plus, les jauges de pression prennent en charge la maintenance de routine, aidant les techniciens à dépanner efficacement les problèmes de prévention.

Ils sont également cruciaux pour maintenir la qualité des produits. Par exemple, dans le traitement chimique, le contrôle précis de la pression assure des réactions chimiques cohérentes et évite la contamination ou les déchets. Les jauges de pression contribuent également à l'efficacité énergétique, réduisant les pics de pression inutiles et la conservation des ressources.

Problèmes clés Les manomètres résolvent

Les manches de pression relèvent plusieurs défis opérationnels. Premièrement, ils surveillent les fluctuations de la pression, garantissant que les systèmes restent dans des gammes de fonctionnement sûres. Deuxièmement, ils détectent des fuites ou des blocages qui pourraient compromettre les performances. Troisièmement, ils soutiennent le dépannage en aidant à identifier tôt les composants de défaut, en réduisant les temps d'arrêt et les coûts de maintenance. En fournissant des données précises en temps réel, les manomètres permettent aux opérateurs de réagir rapidement et de prévenir les problèmes graves.

Ils permettent également l'optimisation du processus. Les ingénieurs peuvent ajuster les débits, les vitesses de pompe et autres variables en fonction des lectures de jauge. Ce contrôle précis améliore la fiabilité et l'efficacité du système. Sans un manomètre fiable, ces ajustements seraient une conjecture, une augmentation des risques et des coûts opérationnels.

Types de manches

Manches de pression mécanique

Les manomètres mécaniques, souvent analogiques, utilisent un élément de détection physique pour indiquer la pression. Les tubes de Bourdon, les diaphragmes et les soufflets sont des éléments communs qui se fléchissent sous pression, déplaçant un pointeur sur un cadran. Ils sont durables, fiables et idéaux pour les applications moyennes à haute pression. Les jauges mécaniques sont rentables et nécessitent souvent peu d'entretien, ce qui les rend adaptées aux utilisations industrielles et commerciales.

Ils sont largement utilisés dans les systèmes d'alimentation fluide, les unités de CVC et les applications de maintenance générales. Les jauges mécaniques peuvent gérer des conditions difficiles, notamment des variations élevées de vibrations et de températures. Leur simplicité garantit qu'ils fournissent des lectures cohérentes sur de longues périodes, même dans des environnements exigeants.

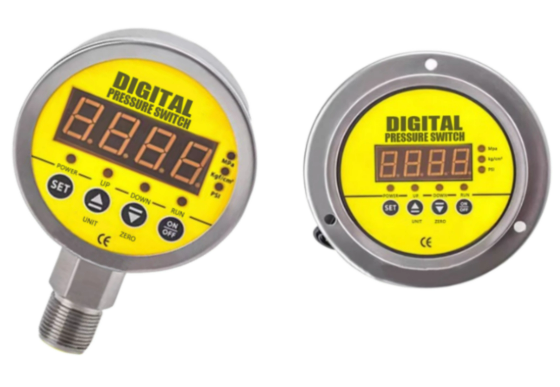

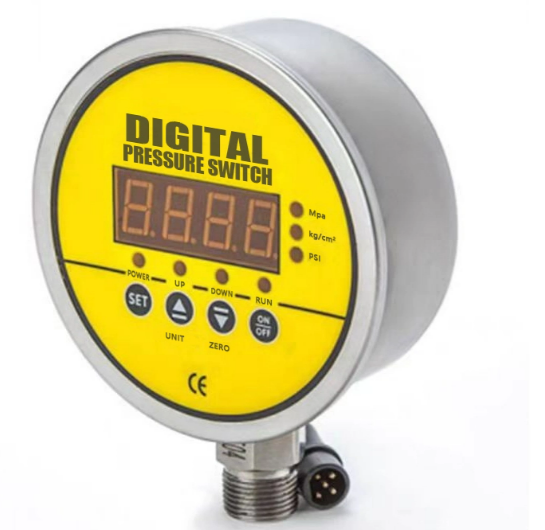

Manches de pression numériques

Les manomètres numériques utilisent des capteurs électroniques pour mesurer la pression et afficher les résultats sur un écran. Ils offrent une précision plus élevée que les jauges mécaniques et peuvent enregistrer de petits changements progressifs. Les jauges numériques incluent souvent des fonctionnalités telles que la journalisation des données, la surveillance à distance, les alarmes et la conversion unitaire. Ils excellent dans les applications nécessitant des mesures précises, telles que la recherche en laboratoire ou les processus industriels sensibles.

Contrairement aux jauges mécaniques, les unités numériques maintiennent l'étalonnage plus longtemps et résistent à l'usure mécanique. Ils sont particulièrement utiles dans les applications à basse pression ou lorsque la détection rapide des modifications est essentielle. De nombreux manomètres numériques s'intègrent aux systèmes informatiques pour une surveillance et une analyse en temps réel.

Gauges de détection à basse pression

Les jauges à basse pression, y compris les capsules de diaphragmes et les soufflettes, mesurent de légères variations de pression. Ils sont couramment utilisés dans les applications de laboratoire, de CVC et médicales où de petits changements peuvent avoir des effets significatifs. Leur conception permet une détection sensible et un fonctionnement en douceur, même sous une pression minimale.

Ces jauges sont souvent compactes et peuvent être installées dans des espaces confinés. Ils conviennent à la surveillance des processus délicats où la précision est essentielle. Un étalonnage approprié assure des résultats fiables et des performances du système cohérentes.

Gauges de détection à haute pression

Les jauges à haute pression, y compris les tubes C et les tubes hélicoïdaux de Bourdon, sont conçus pour des conditions de pression extrêmes. Des matériaux tels que l'acier inoxydable ou le gardien assurent la durabilité et la résistance à la corrosion ou à la fatigue. Ces jauges sont courantes dans les raffineries d'huile, les centrales électriques et les systèmes hydrauliques à haute pression où la sécurité et la précision sont essentielles.

Les jauges à haute pression comprennent souvent des caractéristiques de sécurité telles que les étuis avant solides et les bouchons de décharge de pression. Leur construction leur permet de résister à une pression soudaine sans défaillance. Ces jauges sont essentielles dans les applications où la défaillance pourrait entraîner des incidents de temps d'arrêt ou de sécurité coûteux.

Type de jauge	Plage de pression	Applications communes	Avantages
Mécanique	Moyen à élevé	Industriel, CVC	Durable, simple, rentable
Numérique	Bas à haut	Laboratoire, industriel sensible	Précis, journalisation des données, surveillance à distance
Basse pression	Très bas	Médical, CVC	Sensible, compact, précis
À haute pression	Haut à extrême	Huile, centrales électriques	Durable, sûr, fiable

Composants centraux d'un manomètre

Mesurer les éléments

L'élément de mesure détecte les changements de pression. Des composants flexibles tels que les tubes de Bourdon, les diaphragmes et les soufflets se déforment sous pression. Cette déformation est convertie en un mouvement de rotation pour déplacer le pointeur sur un cadran analogique ou pour nourrir un capteur numérique. Une sélection appropriée de l'élément de mesure garantit la précision, la fiabilité et la pertinence pour l'application spécifique.

Le choix du matériau pour l'élément de détection est crucial. L'acier inoxydable et les inconvénients résistent à la corrosion et à la fatigue de pression. Les diaphragmes sont idéaux pour les fluides à basse pression, tandis que les tubes de Bourdon excellent dans des pressions plus élevées. La compréhension de ces éléments vous permet de sélectionner la bonne jauge pour les besoins du système.

Mécanisme de pointeur et de mouvement

Dans les jauges mécaniques, le pointeur traduit le mouvement de l'élément en données lisibles. Les engrenages et les liaisons convertissent le mouvement linéaire ou flexible en rotation. Ce mécanisme doit être précis pour maintenir la précision au fil du temps. L'inspection régulière garantit que le pointeur réagit correctement aux changements de pression.

La conception du pointeur a un impact sur la visibilité. Les cadrans plus grands et les marques claires améliorent la lisibilité, en particulier dans les milieux industriels. Le mécanisme doit également minimiser l'usure pour garantir des performances cohérentes.

Éléments de cadran et d'échelle

Le cadran fournit une référence visuelle, souvent dans des échelles uniques ou doubles pour plus de commodité. La précision est influencée par la taille du cadran, la distance de visibilité et la graduation de l'échelle. Les jauges à double échelle permettent une mesure dans plusieurs unités, telles que PSI et BAR, simplifiant les opérations pour les environnements internationaux ou multi-systèmes.

L'étalonnage à l'échelle précis est critique. Même les petites désalignements peuvent entraîner des lectures inappropriées, affectant la sécurité et l'efficacité du système. Les opérateurs doivent vérifier périodiquement l'étalonnage pour maintenir la fiabilité.

Étui et fenêtre d'évaluation

Les cas de jauge protègent les composants internes des dangers environnementaux. Les cas avant ouverts sont rentables pour les applications à basse pression, tandis que les cas avant solides ajoutent une sécurité pour les systèmes à haute pression. Les fenêtres peuvent être en verre, en acrylique ou en polycarbonate, choisies en fonction de la durabilité et de la résistance chimique.

Les caractéristiques de sécurité comme les bouchons de décharge de pression empêchent les accidents si l'élément de mesure échoue. Le matériel et la conception du cas doivent correspondre à l'environnement opérationnel, assurant une durabilité à long terme.

Applications des manches de pression

Applications industrielles

Les manches de pression sont largement utilisées dans les systèmes de fabrication, de traitement chimique et hydrauliques. Ils permettent aux opérateurs de surveiller la santé des équipements et d'optimiser les performances. La mesure précise de la pression empêche les défaillances du système et garantit la conformité à la sécurité.

Applications commerciales et OEM

Des jauges plus petites et économiques sont utilisées dans l'équipement commercial et la fabrication d'équipements d'origine (OEM). Ces jauges surveillent les opérations générales, les systèmes de maintenance et les processus de routine. Ils sont rentables et faciles à remplacer si nécessaire.

Utilisation scientifique et laboratoire

Les jauges de haute précision sont essentielles dans les laboratoires pour les mesures à basse pression. Ils fournissent des lectures fiables pour des expériences, des recherches et des équipements sensibles. La précision et la répétabilité sont essentielles pour garantir des résultats valides.

CVC, eau et contrôle des processus

Les manches de pression maintiennent un débit correct dans les systèmes de chauffage, de refroidissement et d'eau. Ils surveillent les pompes, les compresseurs et les unités de filtration. Une mesure de pression fiable aide à prévenir les inefficacités du système, les fuites et les déchets d'énergie.

Sélection du bon manomètre

Déterminer les exigences de plage de pression

Sélectionnez une jauge dont la plage correspond à la pression du système. Une plage trop élevée réduit la sensibilité, tandis que trop faible peut endommager la jauge. Assurez-vous que la pression attendue maximale ne dépasse pas les limites de jauge. Comprendre le profil de pression du système est essentiel pour la précision.

Compatibilité des matériaux

Choisissez des matériaux qui résistent à la corrosion et à l'usure du liquide mesuré. Les métaux comme l'acier inoxydable ou les alliages empêchent les dommages dans les environnements chimiques difficiles. Les élastomères et les diaphragmes doivent répondre à la température et aux conditions chimiques pour un fonctionnement durable.

Considérations environnementales et de sécurité

Les facteurs environnementaux, tels que la température extrêmes, l'humidité ou les vibrations, affectent les performances de la jauge. Les considérations de sécurité, y compris les risques à haute pression, devraient influencer le type de jauge et les caractéristiques de protection. Une installation appropriée minimise l'exposition aux dangers.

Exactitude et besoins de précision

Déterminer la précision requise en fonction de l'application. Les processus industriels peuvent tolérer des tolérances plus larges, tandis que les laboratoires nécessitent des lectures précises. La précision a un impact direct sur l'efficacité et la sécurité du système.

Caractéristiques avancées dans les manomètres

Mesure différentielle de la pression

Les manches de pression différentielles sont conçues pour comparer la pression entre deux points dans un système. Cette capacité est essentielle pour surveiller l'écoulement, détecter les blocages et assurer l'efficacité du processus. Dans des applications telles que les systèmes de filtration, le CVC et le traitement des produits chimiques, ces jauges aident les opérateurs à identifier les incohérences tôt, permettant des ajustements en temps opportun et de la prévention des dommages aux équipements. En montrant avec précision la différence de pression, ils soutiennent les économies d'énergie et optimisent les performances du système, en particulier dans les environnements où de petites changements de pression peuvent affecter considérablement les résultats.

Gauge de souche et capteurs piézoélectriques

Les manches de pression numériques utilisent souvent la technologie de la jauge de déformation ou des capteurs piézoélectriques pour des mesures précises. Les jauges de contrainte détectent une déformation subtile dans les diaphragmes et la convertissent en signal électrique, tandis que les capteurs piézoélectriques génèrent une charge proportionnelle à la contrainte appliquée. Les deux types offrent une grande précision, une réponse rapide et une excellente durabilité dans des conditions difficiles. Ils sont particulièrement utiles dans les applications à basse pression ou à haute précision, fournissant des lectures fiables pour les laboratoires de recherche, le contrôle des processus industriels et d'autres environnements où de petits écarts peuvent avoir un impact important sur les performances du système.

Cadrans et échelles personnalisables

Les manches de pression modernes comportent souvent des cadrans et des échelles entièrement personnalisables, permettant aux opérateurs d'évaluer rapidement l'état du système en un coup d'œil. Les zones peuvent être codées par couleur pour indiquer des gammes de pression sûres, normales et critiques, améliorant la sensibilisation à la sécurité. Les échelles à double unité facilitent l'utilisation internationale ou l'intégration multi-systèmes, tandis que les cadrans de marque favorisent la cohérence entre les équipements de l'entreprise. La personnalisation améliore non seulement la lisibilité et la sécurité, mais améliore également l'efficacité opérationnelle en réduisant une mauvaise interprétation des lectures de pression, en particulier dans les systèmes industriels ou commerciaux complexes où la prise de décision rapide est essentielle.

Capacités d'intégration des données

Les jauges de pression numériques s'intègrent de plus en plus aux systèmes d'acquisition de données, offrant l'exploitation forestière, la surveillance à distance et les alarmes automatisées. Ces capacités permettent aux opérateurs de suivre les tendances, de générer des rapports et de recevoir des alertes en temps réel pour les événements de pression anormaux. L'intégration soutient la maintenance prédictive, aidant à prévenir les temps d'arrêt et à réduire les coûts opérationnels. De plus, il permet un contrôle centralisé sur plusieurs systèmes, rationalisant la gestion dans de grandes installations industrielles. En tirant parti de l'intégration des données, les organisations peuvent améliorer l'efficacité, maintenir la conformité à la sécurité et prendre des décisions basées sur les données pour l'optimisation du système.

Entretien et meilleures pratiques

Inspection et étalonnage de routine

L'inspection et l'étalonnage réguliers sont essentiels pour maintenir des lectures de pression précises et assurer la sécurité du système. Les vérifications de routine peuvent identifier les problèmes mineurs avant qu'ils ne dégénèrent en échecs importants. L'étalonnage aligne des lectures de jauge avec des références standard, la prévention des erreurs opérationnelles et l'amélioration de la cohérence des processus. L'entretien constant, y compris le nettoyage, la lubrification et la bonne manipulation, prolonge la durée de vie de l'évaluation, réduit les coûts de réparation et garantit la fiabilité au fil du temps. Les opérateurs doivent établir un calendrier structuré pour surveiller les performances et vérifier l'étalonnage pour chaque jauge utilisée dans les systèmes critiques.

Dépannage des problèmes communs

Les manomètres peuvent rencontrer des problèmes communs tels que le désalignement du pointeur, les fuites ou l'usure mécanique. La détection de ces problèmes précoce précoce les actions correctives rapides, la minimisation des temps d'arrêt du système et la prévention des dégâts de l'équipement. Le dépannage approprié consiste à inspecter les composants mécaniques, la vérification des connexions et le test des réponses de jauge dans des conditions contrôlées. La lutte contre les défauts mineurs avant de dégénérer assure des performances cohérentes et maintient la sécurité opérationnelle. Le personnel de formation sur les problèmes communs et les techniques de dépannage améliore également la fiabilité globale du système et réduit les échecs inattendus.

Extension de la durée de vie de la jauge

L'édition de la durée de vie d'un manomètre nécessite une installation minutieuse, une protection contre les risques environnementaux et l'adhésion aux limites opérationnelles. Éviter la surpresturisation, l'exposition corrosive ou les fluctuations de température extrêmes préserve l'intégrité du capteur. L'utilisation de cas de protection ou de filtres, la surveillance des conditions de fonctionnement et la mise en œuvre de la maintenance de routine améliore encore la durabilité. Une bonne manipulation pendant l'installation et le fonctionnement empêche les dommages mécaniques. En gérant de manière proactive les facteurs environnementaux et opérationnels, les organisations peuvent maximiser la fiabilité et la rentabilité des jauges de pression, en veillant à ce qu'ils restent précis et fonctionnels à long terme.

Conclusion

Les manomètres sont essentiels pour une surveillance précise de la pression. Ils sont disponibles en différents types, y compris des options numériques avec des fonctionnalités avancées. Une utilisation appropriée garantit la sécurité et l'efficacité entre les industries. Nanjing Hangjia Electronic Technology Co.,Ltd. propose des jauges fiables qui offrent des lectures précises et des performances à long terme, offrant une valeur réelle pour les applications industrielles.

FAQ

Q: Qu'est-ce qu'un manomètre?

R: Un manomètre mesure la pression des gaz ou des liquides dans un système, fournissant des lectures en temps réel pour assurer un fonctionnement sûr et efficace.

Q: Quels types de manches de pression sont disponibles?

R: Les types communs comprennent des jauges mécaniques, des manomètres numériques, des jauges de détection à basse pression et à haute pression pour diverses applications.

Q: Pourquoi un manomètre est-il important?

R: Il empêche les défaillances du système, détecte les fuites et soutient la maintenance, assurant la sécurité et les performances cohérentes entre les systèmes industriels et commerciaux.

Q: Où sont utilisés les jauges de pression?

R: Les applications de manomètres comprennent la fabrication, le traitement des produits chimiques, les systèmes de CVC, les laboratoires et les systèmes d'alimentation fluide.

Q: Comment les manomètres numériques diffèrent-ils?

R: Les manches de pression numériques offrent une précision plus élevée, la journalisation des données, la surveillance à distance et les alarmes, ce qui les rend idéales pour des mesures précises et à basse pression.
