Comment fonctionne un capteur de température 4/20 mA ?

Introduction

Dans les environnements industriels, une mesure précise de la température est essentielle. Vous êtes-vous déjà demandé comment les capteurs de température restent fiables sur de longues distances et dans des environnements bruyants ? Le capteur de température 4/20 mA offre une solution en convertissant la température en un signal de courant stable. Dans cet article, nous explorerons le fonctionnement de ces capteurs, leurs avantages et pourquoi ils sont si essentiels dans les applications industrielles, en particulier pour le contrôle et l'automatisation des processus.

Comment fonctionne un capteur de température 4/20 mA ?

Le principe de base du signal 4/20 mA

Un capteur de température 4/20 mA fonctionne en convertissant une température mesurée en un signal de courant électrique correspondant, généralement compris entre 4 mA et 20 mA. Le concept de signalisation 4/20 mA est au cœur de nombreuses applications industrielles, en particulier lorsque la fiabilité et la transmission de données longue distance sont requises.

Dans ce système, 4 mA représente la température la plus basse dans la plage mesurable du capteur, tandis que 20 mA représente la température la plus élevée. Le signal de courant est proportionnel à la température mesurée, ce qui crée une relation linéaire. Par exemple, si le capteur mesure une température de 50°C dans une plage de 0 à 100°C, le signal de courant correspondant serait de 12 mA, soit le point médian entre 4 mA (0°C) et 20 mA (100°C).

L’un des principaux avantages de l’utilisation du courant plutôt que de la tension pour représenter la température est que les signaux basés sur le courant sont beaucoup plus résistants aux interférences et à la dégradation du signal sur de longues distances. En revanche, les signaux de tension peuvent souffrir de « chutes de tension » lorsqu'ils sont transmis via de longs câbles, en particulier dans des environnements présentant du bruit électrique. Cependant, le courant reste constant tout au long de la boucle, quelle que soit la longueur ou la résistance du câble, ce qui en fait une option beaucoup plus fiable pour les capteurs industriels..

Les signaux 4/20 mA sont utilisés car ils constituent la norme industrielle, offrant un équilibre entre simplicité, fiabilité et performances. Le concept de « live zéro » à 4 mA facilite également la détection des défauts du système. Si le signal descend en dessous de 4 mA, cela indique généralement un problème, tel qu'un fil cassé ou une panne de courant. Cette capacité de « zéro direct » est l'une des raisons pour lesquelles cette norme est largement adoptée dans diverses applications industrielles.

Conversion de la température en signal de courant

Le processus de conversion de la température en un signal de courant 4/20 mA implique que le capteur mesure la température et transmette cette mesure à un transmetteur, qui traduit ensuite la valeur de la température en courant électrique. La plage de température est généralement mappée linéairement sur la plage de courant, où le signal de 4 mA représente la valeur minimale (par exemple, 0 °C) et le signal de 20 mA représente la valeur maximale (par exemple, 100 °C).

Par exemple, si le capteur est conçu pour mesurer des températures de 0°C à 100°C, le capteur produira 4 mA lorsque la température est à 0°C et 20 mA lorsque la température atteint 100°C. Les valeurs intermédiaires sont mises à l'échelle linéairement. Ainsi, à 50°C, le signal serait de 12 mA. Cela fournit une relation simple et proportionnelle entre la température et le courant.

Le processus de conversion repose généralement sur un élément de détection de température, tel qu'un thermocouple ou un détecteur de température à résistance (RTD). Ces éléments de détection convertissent la température physique en un changement de résistance ou une tension, qui est ensuite traduite par l'émetteur en un signal de courant. Ce processus de conversion est très précis, garantissant que les relevés de température sont reflétés de manière fiable dans le courant transmis.

Voici un exemple simple pour illustrer cette conversion :

Température (°C)	Courant correspondant (mA)
0°C	4 mA
25°C	10 mA
50°C	12 mA
75°C	16 mA
100°C	20 mA

Ce tableau montre la cartographie linéaire de la température par rapport au courant, ce qui facilite l'interprétation de la sortie du capteur à n'importe quel point de température donné. Le tableau montre comment le capteur produit un signal de courant correspondant qui peut ensuite être interprété par des contrôleurs industriels, tels que des PLC (Programmable Logic Controllers) ou des DCS (Distributed Control Systems), qui lisent le courant et le convertissent en valeur de température pour un traitement ultérieur.

Composants clés d'un système 4/20 mA

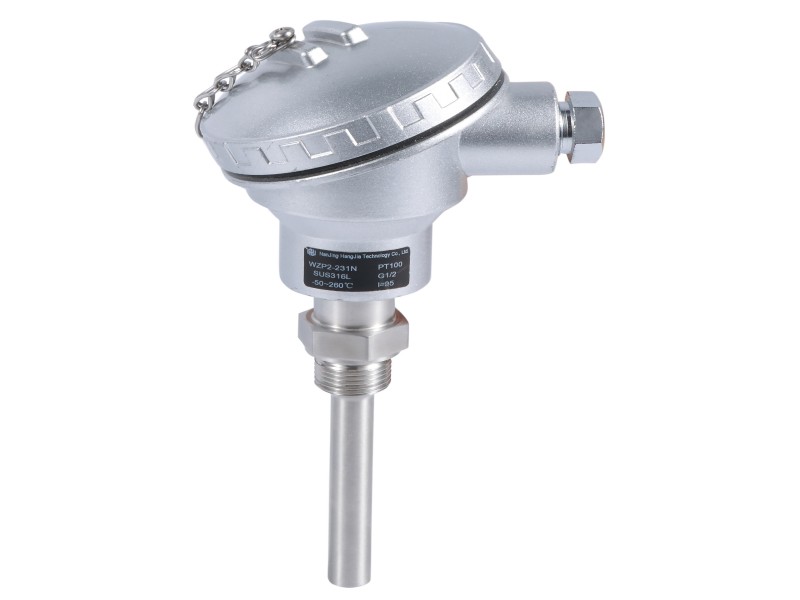

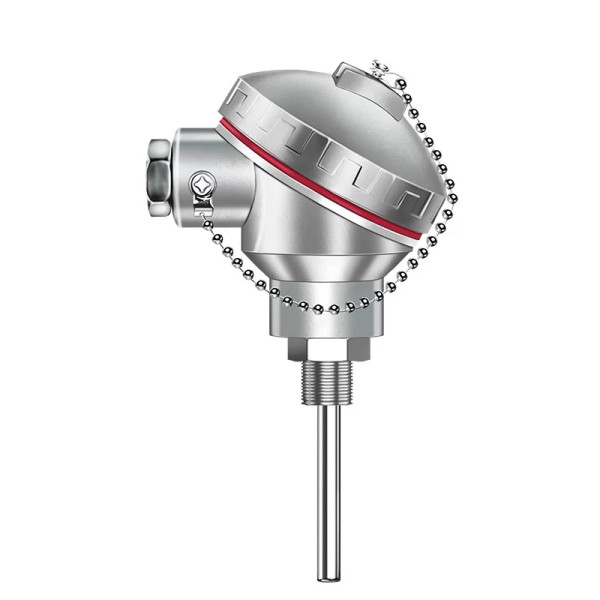

Capteur et émetteur

Dans un système 4/20 mA, le capteur joue un rôle crucial dans la mesure de la température. Les capteurs de température courants utilisés dans ce système comprennent les détecteurs de température à résistance (RTD) et les thermocouples. Les RTD mesurent la température en corrélant la résistance d'un matériau, généralement du platine, à la température, tandis que les thermocouples génèrent une petite tension lorsqu'il y a une différence de température entre leurs jonctions. Les deux capteurs fournissent des lectures de température précises mais diffèrent par la méthode de mesure.

Une fois que le capteur capture la température, le transmetteur prend le relais en convertissant cette lecture de température en un signal de courant électrique proportionnel. L'émetteur utilise le mappage température-courant (par exemple, 4 mA à 0°C, 20 mA à 100°C) pour garantir la précision du signal envoyé au récepteur. Dans certains systèmes, un microprocesseur ou un circuit analogique intégré au transmetteur ajuste le signal en fonction du type de capteur spécifique et de l'étalonnage afin de maintenir la linéarité de la relation température-courant.

Alimentation et câblage

L'alimentation est le cœur de tout système 4/20 mA, fournissant l'énergie nécessaire pour faire passer le courant dans la boucle. En règle générale, l'alimentation est une source de 24 V CC, bien qu'elle puisse varier en fonction de la configuration. L'alimentation électrique garantit que l'émetteur, le capteur et le récepteur reçoivent tous une tension suffisante pour un fonctionnement correct.

Le câblage dans un système 4/20 mA connecte tous les composants en boucle, garantissant ainsi une circulation fluide du courant du capteur au récepteur. L'un des principaux avantages des systèmes à boucle de courant est que le courant reste stable dans tout le circuit, garantissant ainsi l'absence de dégradation significative du signal, même sur de longues distances. Cela contraste avec les systèmes basés sur la tension, où le signal est plus sensible aux chutes de tension. Tant que le câblage est correctement connecté et entretenu, le signal 4/20 mA restera cohérent, même si les câbles sont longs (jusqu'à 1 000 mètres ou plus dans certains cas).

Un problème potentiel avec le câblage dans les configurations plus longues est la résistance. Même si le courant est relativement insensible aux chutes de tension, une résistance élevée dans les fils peut provoquer de légères variations dans la transmission du signal. Il est essentiel de choisir des fils présentant des caractéristiques de résistance appropriées et de s'assurer que l'alimentation électrique est suffisante pour surmonter toute résistance dans le circuit.

Interprétation du récepteur et du signal

Le récepteur d'un système 4/20 mA est généralement un contrôleur logique programmable (PLC) ou un système de contrôle distribué (DCS). Ces systèmes lisent le courant circulant dans la boucle et l'interprètent comme une mesure de température. La clé ici est que le signal de courant est directement corrélé à la température, donc une simple lecture du courant (par exemple, 12 mA) peut être facilement convertie en une valeur de température réelle (par exemple, 50°C dans l'exemple d'une plage de 0 à 100°C).

Le processus de conversion du courant en une forme plus utilisable implique souvent l'utilisation d'une résistance de charge. Cette résistance est placée dans la boucle et est utilisée pour convertir le signal de courant en un signal de tension correspondant, car la plupart des contrôleurs industriels fonctionnent avec des entrées de tension. Par exemple, un courant de 4 mA traversant une résistance de 250 ohms donne une tension de 1 V, tandis que 20 mA donne une tension de 5 V. Cette méthode permet d'utiliser facilement des convertisseurs analogique-numérique (CAN) standard dans les automates ou les systèmes DCS, rendant ainsi le processus d'interprétation des données transparent.

Courant (mA)	Tension aux bornes d'une résistance de 250 ohms (V)
4 mA	1V
12 mA	3V
20 mA	5V

Ce tableau montre comment le signal 4/20 mA est converti en une plage de tension que les contrôleurs peuvent facilement interpréter et traiter. En utilisant cette simple conversion, le système peut garantir une mesure et un contrôle précis de la température, même dans des environnements comportant de longs câbles ou du bruit électrique.

Le récepteur envoie ensuite ces données interprétées au système de contrôle, où elles peuvent être utilisées pour des ajustements de processus, des alarmes ou un traitement ultérieur afin d'optimiser les opérations.

Avantages de l'utilisation de capteurs de température 4/20 mA

Immunité au bruit et stabilité

L'une des principales raisons pour lesquelles les ingénieurs choisissent un capteur de température 4/20 mA est la stabilité du signal dans des environnements exigeants. Les sites industriels regorgent de bruit électrique provenant des moteurs, des variateurs de fréquence, des relais, des pompes et des équipements lourds. Dans un système basé sur la tension, ces interférences peuvent déformer le signal et rendre les lectures moins fiables. Un signal basé sur le courant est beaucoup moins vulnérable car la mesure est représentée par le courant circulant dans la boucle plutôt que par un petit niveau de tension qui peut être plus facilement perturbé.

Cela rend le 4/20 mA particulièrement utile dans les usines où des données de température précises doivent rester cohérentes dans le temps. Que le capteur soit monté à proximité d'une ligne de production, à l'intérieur d'une salle mécanique ou à côté d'un équipement électriquement bruyant, le système de contrôle peut toujours recevoir une lecture stable. Cette cohérence réduit les fausses alarmes, évite les dépannages inutiles et aide les opérateurs à prendre des décisions basées sur des données plus claires plutôt que sur des entrées fluctuantes.

Transmission longue distance

Un autre avantage majeur est la transmission fiable sur de longs câbles. Dans les installations réelles, le capteur est souvent éloigné de l'automate, du DCS ou du panneau d'affichage. Une boucle 4/20 mA peut transporter le signal sur de longues distances sans le même niveau de dégradation généralement associé aux signaux de tension. Tant que la boucle est conçue correctement et que l'alimentation peut supporter la charge totale, le courant reste proportionnel à la température mesurée dans tout le circuit.

C'est pourquoi les capteurs de température 4/20 mA sont largement utilisés dans les grandes usines, les systèmes de traitement de l'eau, les sites pétroliers et gaziers et les projets d'automatisation des bâtiments où les instruments peuvent être répartis dans plusieurs pièces ou espaces extérieurs. Ils conviennent bien pour :

● Surveillance à distance de la température sur de longues installations d'installation

● instruments de terrain installés loin de l'armoire de commande

● points de détection extérieurs exposés aux interférences industrielles

● des systèmes de surveillance centralisés qui collectent des données à partir de nombreux emplacements distants

Détection des défauts avec Live Zero

Le principe du « live zéro » est un autre point fort pratique. Dans un système 4/20 mA, 4 mA ne signifie pas un défaut ; cela signifie que la valeur mesurée se situe à l'extrémité inférieure de la plage configurée. Cela crée une différence nette entre une lecture faible valide et une boucle interrompue. Si le signal chute à 0 mA, les opérateurs savent qu'il ne s'agit pas simplement d'une condition de processus à froid, mais d'une rupture de câblage, d'une perte de puissance ou d'une panne de dispositif quelque part dans la boucle.

État du signal	Signification probable	Valeur d'entretien
4mA	Mesure minimale valide	Confirme que la boucle est active
4 à 20 mA	Plage de fonctionnement normale	Indique une sortie de température proportionnelle
0mA	Circuit ouvert ou panne de courant	Accélère l’identification des défauts
En dessous de 4 mA ou au dessus de 20 mA	État anormal de l'appareil ou de la boucle	Aide à identifier les problèmes de capteur ou de configuration

Parce que la boucle elle-même aide à révéler les défauts, les techniciens peuvent diagnostiquer les problèmes plus rapidement et maintenir le système de surveillance plus fiable, en particulier dans les applications critiques où les alarmes de température manquées pourraient affecter la sécurité ou la qualité du processus.

Applications des capteurs de température 4/20 mA

Contrôle des processus industriels

Dans les installations industrielles, la température est rarement un chiffre autonome. Cela affecte à la fois la vitesse de réaction, la qualité du produit, la durée de vie de l’équipement et la sécurité opérationnelle. C'est pourquoi les capteurs de température 4/20 mA sont largement utilisés dans le traitement chimique, les installations pétrolières et gazières, les systèmes électriques et d'autres environnements exigeants où les mesures doivent rester fiables même lorsque les câbles sont longs et les conditions électriques sont difficiles. En convertissant la température en un signal de courant stable, ces capteurs permettent aux systèmes de contrôle de recevoir des données cohérentes provenant des réservoirs, des pipelines, des échangeurs de chaleur, des fours et des lignes de traitement sans que le signal ne devienne peu fiable en cours de route.

Leur valeur devient encore plus évidente dans le contrôle des processus automatisés. Un API ou un DCS peut lire en continu le signal actuel, le comparer au point de consigne cible et ajuster les chauffages, les vannes, les unités de refroidissement ou les alarmes en temps réel. Cela permet un contrôle plus strict et une réponse plus rapide lorsque les conditions du processus changent. En pratique, les opérateurs s'appuient sur ces capteurs pour :

● suivre les changements de température en continu pendant la production

● déclencher des alarmes avant qu'une surchauffe ou une sous-chauffe n'affecte la sécurité

● prend en charge le contrôle en boucle fermée pour une qualité de sortie plus stable

● réduire les inspections manuelles dans les zones dangereuses ou difficiles d'accès

Parce que le signal est facile à interpréter pour les contrôleurs industriels, les capteurs de température 4/20 mA s'intègrent naturellement dans les grands systèmes de surveillance où la disponibilité et la prévisibilité comptent plus que la complexité technique.

CVC et surveillance environnementale

Dans les systèmes CVC, les capteurs de température 4/20 mA aident à maintenir un environnement intérieur équilibré dans les bâtiments commerciaux, les usines, les entrepôts et les grandes installations. Ils sont généralement installés dans les conduits d'air, les conduites d'eau glacée, les boucles de chaudière et les locaux techniques pour fournir un retour continu de température. Les systèmes de gestion de bâtiment utilisent ces données pour réguler les ventilateurs, les registres, les compresseurs et la puissance de chauffage ou de refroidissement, contribuant ainsi à maintenir le confort tout en évitant une consommation d'énergie inutile. Par rapport aux formats de signal moins robustes, l'approche 4/20 mA est particulièrement utile lorsque les capteurs sont installés loin de l'armoire de commande.

Dans le domaine de la surveillance environnementale, ces capteurs soutiennent également les objectifs énergétiques et durables en rendant le contrôle de la température plus précis et mesurable. Les installations peuvent les utiliser pour surveiller les conditions de stockage, les performances de ventilation et les tendances de température extérieure ou dans les espaces clos dans le cadre de programmes d'efficacité plus larges.

Domaine d'application	Utilisation typique des capteurs de température 4/20 mA	Principal avantage
Procédés chimiques, pétroliers et gaziers	Surveillance des réacteurs, des canalisations et des équipements thermiques	Contrôle plus sûr dans les opérations complexes
Lignes de production	Retour d'information en temps réel pour des ajustements automatisés	Meilleure cohérence du produit
CVC commerciale	Surveillance des conduits, des boucles d'eau et de la température ambiante	Confort et efficacité énergétique améliorés
Gestion environnementale	Suivi des espaces contrôlés et des conditions de ventilation	Conformité et contrôle des ressources renforcés

Lorsque les installations ont besoin de données de température fiables à la fois pour les performances des processus et la gestion quotidienne de l'énergie, les capteurs 4/20 mA restent un choix pratique car ils s'intègrent facilement aux plates-formes de contrôle et continuent de fonctionner correctement dans des conditions de fonctionnement réelles.

Conclusion

Un capteur de température 4/20 mA convertit la température en un signal de courant stable pour une surveillance précise, à faible bruit et longue distance. Sa fiabilité le rend essentiel dans le contrôle et l’automatisation industrielle moderne. Nanjing Hangjia Electronic Technology Co.,Ltd. fournit des solutions de capteurs fiables avec une forte stabilité du signal, des performances pratiques et un service professionnel, aidant les clients à améliorer la précision des mesures, la sécurité du système et l'efficacité opérationnelle.

FAQ

Q : Comment un capteur de température 4/20 mA produit-il la température ?

R : Un capteur de température 4/20 mA convertit la température en un signal de courant linéaire, généralement 4 mA à l'extrémité inférieure et 20 mA à l'extrémité supérieure.

Q : Pourquoi un capteur de température 4/20 mA est-il utilisé dans les systèmes industriels ?

R : Un capteur de température 4/20 mA est préférable car les signaux de courant résistent au bruit électrique et restent précis sur de longs parcours de câbles.

Q : Que signifie 4 mA dans une boucle de courant ?

R : Dans un capteur de température 4/20 mA, 4 mA est le zéro réel, indiquant que la boucle est alimentée tout en représentant la température minimale mesurée.
