Comment fonctionne un émetteur de niveau liquide à ultrasons?
Nombre Parcourir:194 auteur:Éditeur du site publier Temps: 2025-05-29 origine:Propulsé
Dans l'automatisation industrielle et le contrôle des processus, la mesure précise des niveaux de liquide est vitale pour la sécurité, l'efficacité et la fiabilité. L'un des outils les plus efficaces pour cette tâche est l' émetteur de niveau liquide à ultrasons . Avec ses capacités de mesure sans contact et ses performances robustes dans des environnements difficiles, il est devenu une solution préférée dans plusieurs secteurs. Mais comment fonctionne un émetteur de niveau liquide à ultrasons ? Dans cet article détaillé, nous décomposons le principe de travail, explorerons sa mécanique interne et aborderons les questions courantes dans une FAQ complète.
Comprendre le principe à ultrasons derrière l'émetteur
Un émetteur de niveau liquide à ultrasons fonctionne en utilisant le principe de la réflexion des ondes sonores . Il transmet des impulsions à ultrasons à haute fréquence d'un capteur (également connu sous le nom de transducteur) vers la surface du liquide. Ces vagues se déplacent dans l'air et rebondissent une fois qu'elles ont frappé la surface liquide. En mesurant le temps nécessaire pour que l'écho revienne , l'appareil calcule la distance entre le capteur et la surface liquide, déterminant ainsi le niveau liquide.
Cette mesure du temps de vol repose sur la vitesse connue du son dans l'air , qui est d'environ 343 mètres par seconde à température ambiante. En appliquant la formule:
distance = (vitesse du son × délai de son × temps) / 2, ,
l'émetteur peut calculer avec précision le niveau. La division par deux explique l'aller-retour du signal - sur la surface liquide et retour au capteur.
Il est important de comprendre que la température, la pression et l'humidité peuvent influencer la vitesse du son. C'est pourquoi les émetteurs haut de gamme incluent souvent des mécanismes de compensation de température pour maintenir la précision de la mesure.

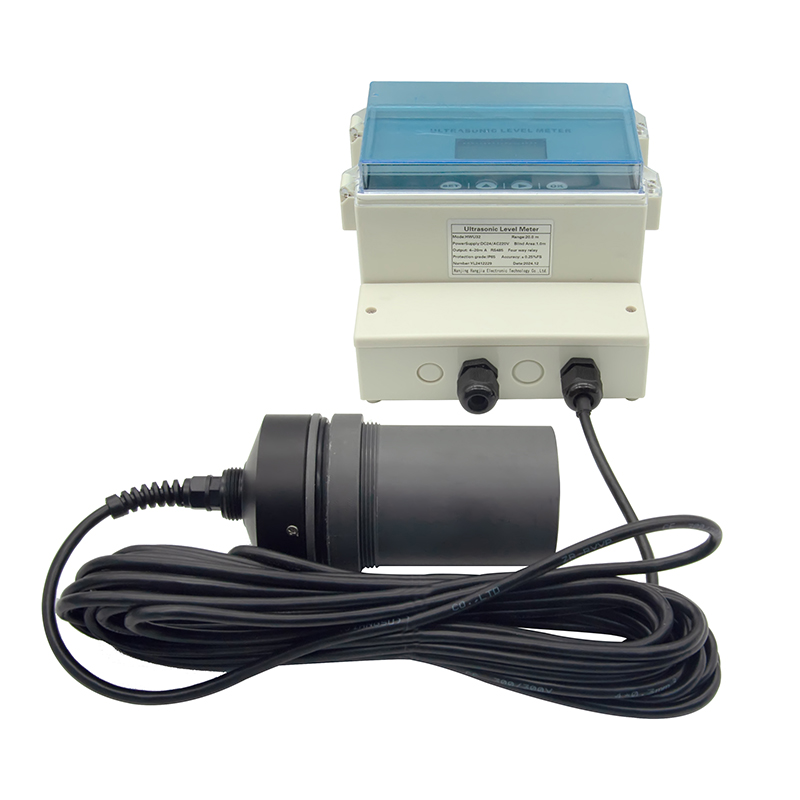

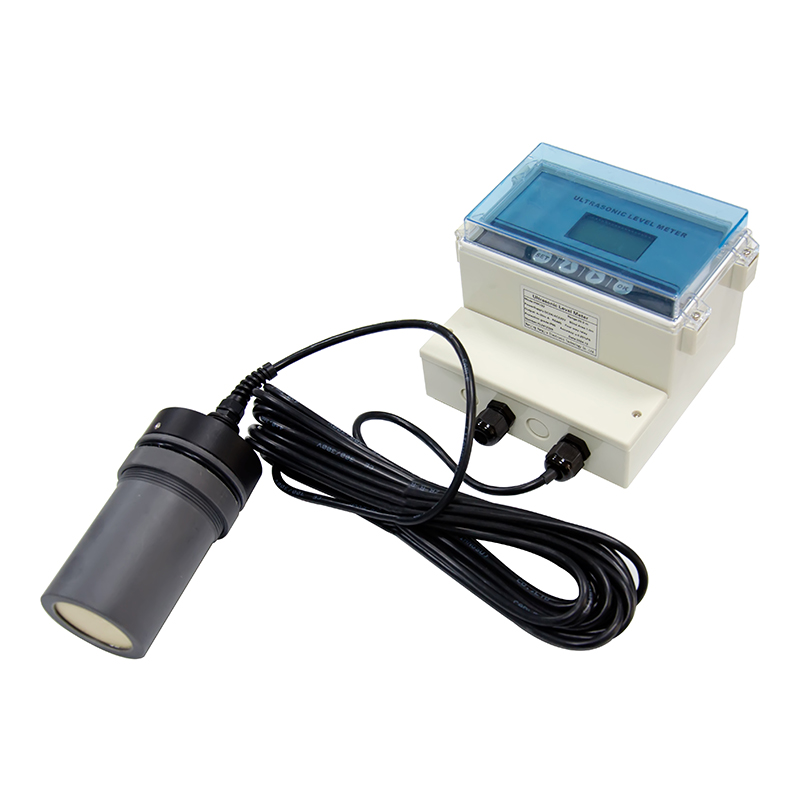

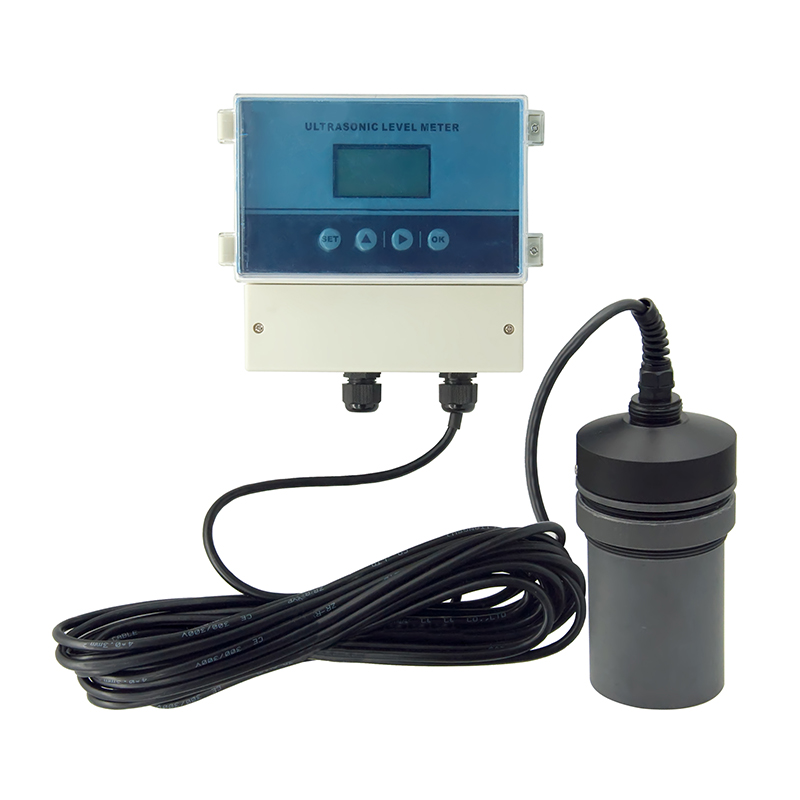

Composants centraux à l'intérieur d'un émetteur de niveau liquide à ultrasons
Pour saisir pleinement le fonctionnement de ces appareils, décomposons les principaux composants d'un émetteur de niveau liquide à ultrasons typique :
| Problème | de la fonction |
|---|---|
| Transducteur | Émet et reçoit des impulsions à ultrasons |
| Circuit de synchronisation | Mesure l'intervalle de temps entre l'envoi et la réception des impulsions |
| Microprocesseur | Convertit les données de temps en distance puis en mesures de niveau liquide |
| Exposition | Montre les lectures de niveau ou transmet le signal aux systèmes de surveillance externes |
| Unité d'alimentation | Fournit l'énergie pour faire fonctionner l'ensemble de l'émetteur |
| Logement et protection | Encasse les parties internes et les protège des facteurs environnementaux |
Chaque composant joue un rôle pour garantir que les performances de l'appareil restent stables et précises. Les appareils modernes peuvent également inclure le traitement du signal numérique pour éliminer le bruit et fournir des résultats plus précis.
Mécanisme de travail étape par étape d'un émetteur de niveau liquide à ultrasons
Parcourons l' opération étape par étape pour comprendre l'ensemble du processus: plus clairement:
Émission d'impulsions :
le microcontrôleur active le transducteur pour émettre une explosion d'ondes sonores ultrasoniques dirigées verticalement vers la surface liquide.Réflexion du signal :
une fois que l'impulsion frappe la surface liquide, elle se reflète vers le capteur. L'écho est détecté par le même transducteur.Mesure du temps :
une horloge interne à grande vitesse mesure la durée entre l'impulsion initiale et l'écho reçu. Même des changements à l'échelle d'une milliseconde sont détectés avec une grande précision.Calcul de la distance :
En utilisant la vitesse du son connue dans les conditions atmosphériques actuelles, le système calcule la distance à la surface.Conversion de niveau :
la distance calculée est soustraite de la hauteur totale du réservoir (préréglé pendant la configuration), ce qui donne le niveau de liquide réel.Transmission de sortie :
Enfin, les données de niveau traitées sont converties en signaux de sortie standard (4-20 Ma, RS485 ou MODBUS) et transmis aux contrôleurs ou interfaces humaines-machine (HMI).
Cette méthode de mesure non invasive élimine le besoin de contact direct avec des liquides corrosifs, à haute pression ou dangereux, assurant la longévité et la fiabilité.
Avantages et applications des émetteurs de niveau liquide à ultrasons
La technologie n'est pas seulement efficace - elle est également polyvalente et rentable . Voici quelques avantages clés:
Mesure sans contact : réduit l'usure et le risque de contamination.
Sans maintenance : sans pièces mobiles, l'appareil nécessite un entretien minimal.
Adaptable pour les environnements durs : fonctionne bien dans des paramètres poussiéreux, humides ou corrosifs.
Compatibilité à grande gamme : adapté à l'eau, à l'huile, aux produits chimiques, aux eaux usées, etc.
Installation et intégration faciles : les conceptions de plug-and-play les rendent idéales pour les projets nouveaux et de rénovation.
Les zones d'application typiques comprennent:
Installations de traitement de l'eau
Réservoirs de stockage chimique
Raffineries de pétrole
Transformation des aliments et des boissons
Fabrication pharmaceutique
Grâce à ses performances fiables , l' émetteur de niveau liquide à ultrasons reste un aliment de base dans les secteurs industriel, commercial et municipal.
Questions fréquemment posées (FAQ)
Q1: Un émetteur de niveau liquide à ultrasons est-il affecté par la mousse ou la vapeur?
Oui, dans certains cas. Des couches de mousse lourdes ou une vapeur épaisse peuvent disperser ou absorber le signal ultrasonique , réduisant la précision de la mesure. Certains modèles avancés sont livrés avec des filtres ou des algorithmes de signal pour minimiser cet impact.
Q2: Les émetteurs de niveau à ultrasons peuvent-ils être utilisés à l'extérieur?
Absolument. De nombreux modèles présentent des enceintes résistantes aux intempéries et à IP conçues pour les conditions extérieures, y compris la pluie, la chaleur et la poussière. Cependant, un blindage et une installation appropriés sont nécessaires pour maintenir des performances optimales.
Q3: Quelle est la précision des émetteurs de niveau à ultrasons?
La plupart des émetteurs standard offrent une précision de ± 0,25% à ± 1% de la plage à grande échelle, selon le modèle et les conditions environnementales. Les émetteurs haut de gamme avec compensation numérique peuvent fournir une précision encore plus grande.
Q4: Quelle est la gamme typique d'un émetteur de niveau à ultrasons?
La plage de détection varie de quelques centimètres à plus de 20 mètres , selon le modèle. Vérifiez toujours la spécification pour répondre aux exigences de votre application.
Q5: Quelle maintenance a-t-elle besoin?
Une inspection de routine pour nettoyer la face du capteur et vérifier l'alignement approprié est généralement suffisant. La poussière, les toiles d'araignée ou l'accumulation de sédiments peuvent affecter les performances si elles ne sont pas périodiquement traitées.
Dépannage des problèmes communs
Malgré leur fiabilité, les utilisateurs peuvent parfois être confrontés à des problèmes. Voici un tableau rapide de problèmes et de solutions courantes :
| des composants | Cause possible | Action recommandée |
|---|---|---|
| Pas de lecture ou de sortie | Capteur non alimenté, câblage défectueux | Vérifiez l'alimentation et les connexions |
| Lectures incohérentes | Vapeur, mousse ou obstruction dans le chemin du signal | Supprimer les obstructions, appliquer le filtrage du signal |
| Mesures de dérive | Variation de la température affectant la vitesse du son | Activer ou calibrer la compensation de température |
| Perte de signal après la pluie ou la poussière | Face du capteur contaminé | Nettoyez soigneusement la surface du transducteur |
| Calcul du mauvais niveau | Entrée de hauteur de réservoir incorrect | Reconfigurer les paramètres du réservoir dans la configuration |
Une installation et un étalonnage appropriés sont cruciaux pour un fonctionnement sans erreur. Suivez toujours le guide d'installation du fabricant et testez le système après la configuration.
Conclusion
L' émetteur de niveau liquide à ultrasons est une solution prouvée et intelligente pour une surveillance continue et en temps réel du niveau de liquide. Du traitement de l'eau municipale à la fabrication haut de gamme, il combine la précision avec facilité d'utilisation, offrant un outil non invasif, peu maintenance et hautement adaptable pour toute application dans laquelle la mesure du niveau de liquide est importante.
Que vous gériez des réservoirs, des réservoirs ou des silos, vous comprenez comment les émetteurs de niveau de liquide ultrasoniques vous permettent de prendre de meilleures décisions d'installation, de maintenance et d'investissement. Leur mélange de sciences avancées et de fonctionnalités conviviales en fait une option de haut niveau pour les besoins d'automatisation moderne.
