Transmetteurs de pression Tri-Clamp 1 pouce ou 1,5 pouce

Choisir entre un transmetteur de pression Tri-Clamp de 1 pouce ou 1,5 pouce ne consiste pas simplement à choisir le numéro imprimé sur un tuyau existant. La taille correcte dépend de la norme de raccordement sanitaire, des dimensions réelles de la virole, de l'alésage du tube, de la géométrie de la membrane, du fluide de traitement et des conditions de nettoyage. Dans les systèmes de tubes sanitaires courants, les raccords de 1 pouce et de 1,5 pouce peuvent même partager le même diamètre extérieur de bride de serrage tout en ayant des ouvertures internes différentes. C'est pourquoi mesurer uniquement l'extérieur de la bride peut conduire à un mauvais ordre. Un acheteur doit confirmer à la fois la taille nominale du tube et les dimensions physiques de la connexion, puis vérifier si les matériaux mouillés, la plage de pression, la finition de surface, le joint et le liquide de remplissage du transmetteur conviennent au processus.

Points clés à retenir

• Une taille Tri-Clamp identifie normalement la taille de tube compatible, et non le diamètre extérieur du collier lui-même.

• Dans les systèmes sanitaires courants, les ferrules de 1 pouce et de 1,5 pouce peuvent toutes deux avoir un diamètre extérieur de bride de serrage d"environ 50,5 mm, mais leurs alésages et ouvertures de joint diffèrent.

• Une connexion de 1 pouce convient aux équipements compacts et aux lignes de traitement plus petites ; une connexion de 1,5 pouce offre généralement une ouverture de processus plus grande pour les lignes de produits alimentaires, de boissons et pharmaceutiques grand public.

• Une connexion plus grande ne produit pas automatiquement une meilleure précision de mesure. Le choix de la plage, la technologie des capteurs, la compensation de température, la construction de la membrane et la qualité de l"installation comptent davantage.

• Ne commandez jamais uniquement à partir de la taille nominale. Confirmez la norme applicable, le diamètre extérieur de la virole, le diamètre extérieur du tube, le diamètre intérieur du joint, la plage de pression, le fluide, la température de nettoyage et le signal de sortie.

Transmetteurs de pression Tri-Clamp 1 pouce ou 1,5 pouce en un coup d"œil

Les dimensions ci-dessous représentent une configuration courante de tubes sanitaires et sont utiles pour une première comparaison. Ils ne remplacent pas le dessin dimensionnel de la virole, du joint et du transmetteur spécifiques achetés. Les normes DIN, ISO et autres normes sanitaires peuvent utiliser différentes relations dimensionnelles, la norme applicable doit donc apparaître sur la spécification finale.

Le point le plus important de ce tableau est que le diamètre extérieur de la bride de serrage peut ne pas révéler la taille nominale du tube. Deux raccords peuvent accepter une pince d"apparence similaire tout en présentant des ouvertures très différentes pour le processus. L"alésage du joint et la géométrie de la virole déterminent si la connexion est réellement adaptée.

À quoi fait réellement référence la taille du Tri-Clamp ?

Tri-Clamp est largement utilisé comme nom pratique pour un raccordement sanitaire composé de deux viroles, d"un joint et d"un collier. La pince rapproche les faces de la virole tandis que le joint forme le joint. Pour la mesure de la pression, le transmetteur remplace un côté de cette connexion ou se monte sur une virole de procédé correspondante sur un tuyau, un réservoir ou un port d"équipement.

Le numéro attaché au raccord se rapporte généralement à la taille nominale du tube. Il ne décrit pas nécessairement le diamètre extérieur de la bride, le diamètre extérieur du joint, le diamètre de la membrane ou l"ouverture d"écoulement libre. Traiter toutes ces dimensions comme un seul chiffre est à l’origine de nombreuses erreurs d’achat et d’installation.

Taille nominale du tube par rapport au diamètre de la bride de serrage

Une conduite sanitaire nominale de 1 pouce utilise généralement des tubes d"un diamètre extérieur proche de 25,4 mm. Une ligne nominale de 1,5 pouce utilise généralement un tube d"un diamètre extérieur proche de 38,1 mm. Cependant, les faces de la virole sont plus larges que les tubes car elles doivent fournir suffisamment d"espace pour que le joint et le collier forment un joint sécurisé.

Dans une série de raccords sanitaires courants, les ferrules de 1 pouce et de 1,5 pouce utilisent une bride de serrage d"un diamètre extérieur proche de 50,5 mm. Leurs alésages internes restent différents. Un joint représentatif peut avoir une ouverture proche de 22,9 mm pour la ligne de 1 pouce et proche de 35,3 mm pour la ligne de 1,5 pouce.

Cette distinction est importante lors du remplacement d"un émetteur existant. La mesure d"un diamètre extérieur de bride d"environ 50,5 mm n"indique pas au fournisseur si la ligne de traitement mesure 1 pouce ou 1,5 pouce. Le diamètre extérieur du tube, le diamètre intérieur du joint ou le dessin de la virole sont nécessaires pour déterminer la taille.

Pourquoi les raccords de 1 pouce et de 1,5 pouce peuvent utiliser la même pince

La pince s"engage dans les faces extérieures inclinées des ferrules plutôt que dans le passage d"écoulement interne. Les fabricants peuvent donc utiliser une enveloppe de serrage externe commune pour plusieurs tailles de tube tout en modifiant l"alésage interne et l"ouverture du joint.

Cette géométrie de serrage partagée peut être pratique pour la maintenance, car une installation peut stocker un style de serrage pour les deux tailles. Cela peut également créer un faux sentiment d’interchangeabilité. Un joint de 1 pouce installé sur une ouverture de processus de 1,5 pouce peut faire saillie dans le chemin d"écoulement, créer un rebord, piéger le produit et interférer avec le nettoyage. Un joint de 1,5 pouce utilisé contre une ouverture plus petite peut également créer une inadéquation interne difficile à inspecter et à nettoyer. Même si la pince se ferme, la connexion assemblée peut ne pas être hygiéniquement ou mécaniquement correcte.

La même prudence s"applique au diaphragme du transmetteur. Une connexion qui peut être physiquement serrée n’est pas automatiquement un ensemble sanitaire correctement adapté.

Pourquoi la virole et le joint réels doivent être mesurés

Avant de commander un remplacement, enregistrez au moins trois dimensions physiques : diamètre extérieur du tube, diamètre extérieur de la bride de la virole et diamètre intérieur du joint. Si possible, photographiez également la virole existante à côté d"une règle et fournissez le dessin original ou l"étiquette de l"équipement.

La norme de connexion doit également être identifiée. Un acheteur peut utiliser « Tri-Clamp » comme description générale tandis que l"équipement installé suit une géométrie sanitaire particulière ISO, DIN ou spécifique au fabricant. Les tailles nominales ne se traduisent pas parfaitement dans toutes les normes.

La mesure protège également contre une installation héritée incorrecte. Copier l"ancienne étiquette du transmetteur sans vérifier le tuyau peut répéter une inadéquation qui a déjà provoqué l"extrusion du joint, une étape interne ou un nettoyage difficile. Un contrôle dimensionnel rapide est moins coûteux que la modification d’une ligne de process hygiénique après livraison.

Principales différences entre les émetteurs de 1 pouce et de 1,5 pouce

La connexion modifie la façon dont le transmetteur s"adapte au processus, la quantité de membrane exposée et la facilité avec laquelle la face mouillée peut être nettoyée. Cela ne modifie pas tous les aspects des performances du transmetteur, et l"effet pratique dépend de la conception réelle du diaphragme et de la virole.

Ouverture du processus et restriction du débit

Une connexion de 1 pouce présente une ouverture interne plus petite qu’une connexion de 1,5 pouce. Sur une petite ligne déjà conçue autour d"un tube de 1 pouce, ce n"est pas un problème ; l"émetteur doit correspondre à l"alésage existant plutôt que de l"agrandir inutilement. La connexion compacte peut s"adapter aux skids de dosage, aux systèmes pilotes et aux circuits publics sans adaptateur.

Des problèmes surviennent lorsqu’une ouverture réduite est introduite dans une chaîne de traitement plus grande. Un réducteur ou un joint sous-dimensionné peut créer une marche où le produit s"accumule. Dans un port sous pression avec peu de débit continu, cette poche peut retenir du sirop, des protéines, des solides de fermentation ou une solution de nettoyage. L’accumulation qui en résulte peut ralentir la réponse à la pression et rendre l’assainissement plus difficile à vérifier.

Une connexion de 1,5 pouce offre une zone plus ouverte et crée généralement une transition plus douce sur les lignes de processus sanitaires traditionnelles. Le compromis est que la buse de l"équipement, le tube et la virole correspondante doivent être dimensionnés en conséquence. Il n"est pas utile de spécifier une connexion d"émetteur plus grande si le port du navire reste de 1 pouce.

Zone du diaphragme affleurant

Un diaphragme affleurant se trouve au niveau ou à proximité de l’extrémité du raccordement faisant face au processus. Il supprime le canal de pression étroit que l"on trouve dans de nombreux transmetteurs industriels filetés, réduisant ainsi les endroits où les produits visqueux peuvent s"accumuler.

L"ouverture plus grande d"une connexion de 1,5 pouce peut permettre un diaphragme exposé plus grand, mais le nom de la connexion à lui seul ne garantit pas le diamètre de détection actif. Certaines conceptions placent un diaphragme plus petit à l’intérieur d’une virole plus grande. D"autres utilisent une membrane intégrale. Les acheteurs doivent demander le dessin dimensionnel et confirmer le diamètre réel du diaphragme mouillé.

L"épaisseur du diaphragme, le matériau, la structure de support et l"élément de détection derrière celui-ci affectent la réponse et la résistance aux surcharges. Une membrane physiquement plus grande n’est donc pas automatiquement plus précise ni plus durable. Il fournit simplement une interface potentiellement plus ouverte au support.

Performance avec des médias visqueux ou contenant des particules

Pour les liquides aqueux et les gaz propres, les deux tailles peuvent fonctionner lorsque la plage, le matériau et le raccordement au processus sont corrects. La différence devient plus visible avec le yaourt, la sauce, le sirop, la crème, la pâte cosmétique, le bouillon de fermentation ou les liquides contenant des particules molles.

Une ouverture plus large et entièrement affleurante donne au matériau collant moins de chances de traverser un renfoncement. Cela permet également au flux de nettoyage d"atteindre plus facilement toute la surface mouillée. Pour cette raison, une connexion de 1,5 pouce est souvent l"option la plus indulgente pour les fluides visqueux, en particulier sur une ligne qui utilise déjà un tube de 1,5 pouce.

Pourtant, la taille ne peut pas compenser la mauvaise géométrie du diaphragme. Un capteur encastré derrière la virole peut retenir le produit même lorsque la pince est grande. Pour les supports difficiles, spécifiez une face véritablement affleurante et examinez la taille maximale des particules, la viscosité, la méthode de nettoyage et l"orientation avec le fournisseur.

Nettoyabilité et fonctionnement CIP/SIP

Une connexion hygiénique doit éviter les crevasses, les filetages exposés, les cavités profondes et les marches internes. Les faces de la virole doivent être alignées et le joint doit être comprimé uniformément sans dépasser dans le processus. La finition de surface et la compatibilité des joints comptent tout autant que la taille nominale.

Pendant l"opération de nettoyage sur place, la solution de nettoyage doit entrer en contact avec la face de la membrane et la zone du joint environnante. Une ouverture plus grande peut améliorer l"accès, mais uniquement lorsque l"émetteur affleure la virole correspondante. Pendant le fonctionnement de stérilisation sur place, le transmetteur, le joint, le liquide de remplissage et l"ensemble électrique doivent tolérer la température et la durée de stérilisation indiquées.

Ne décrivez pas un processus uniquement comme « CIP/SIP ». Fournissez les produits chimiques de nettoyage, la concentration, la température maximale, la durée du cycle et la pression. Ces détails déterminent la compatibilité des matériaux en contact avec le produit et des joints. Ils indiquent également si une extension du refroidissement est nécessaire pour protéger les composants électroniques de la chaleur de processus soutenue.

Espace d"installation et compatibilité des tuyaux existants

Une ligne de 1 pouce est utile lorsque la configuration des skids est dense ou que le flux de processus est faible. Cependant, la pince elle-même peut occuper presque le même espace radial que la pince utilisée sur une virole de 1,5 pouce. Le véritable gain de place peut donc provenir d"un tube et d"une buse d"équipement plus petits, et non d"un collier de serrage considérablement plus petit.

Vérifiez également l"espace axial. Un transmetteur équipé d"un écran, d"un presse-étoupe, d"ailettes de refroidissement ou d"un boîtier haut peut nécessiter un dégagement plus important que ne le suggère la taille du collier. Le personnel de maintenance a besoin d"espace pour desserrer le collier, retirer le transmetteur sans heurter la tuyauterie adjacente et inspecter ou remplacer le joint.

Les adaptateurs doivent être utilisés avec précaution. Un réducteur peut résoudre un décalage mécanique mais peut introduire une poche ou un changement brusque d"alésage. Dans le domaine sanitaire, un raccordement direct et correctement dimensionné est généralement plus facile à nettoyer et à documenter.

Quand devriez-vous choisir un émetteur Tri-Clamp de 1 pouce ?

Un émetteur Tri-Clamp de 1 pouce est logique lorsqu"il correspond à l"équipement existant et que le processus n"a pas besoin d"une ouverture plus grande. Les candidats typiques incluent les skids de laboratoire ou pilotes, les équipements de dosage, les modules compacts de bioprocédés, les petits systèmes de filtration et les lignes de produits ou de services publics à faible débit.

Choisissez l"option 1 pouce lorsque la plupart des conditions suivantes s"appliquent :

• La virole et le tube d"accouplement sont confirmés comme étant de 1 pouce nominal selon la même norme de connexion.

• L"espace pour la tuyauterie ou la buse de l"équipement est limité.

• Le milieu est propre ou moyennement visqueux.

• Le procédé ne contient pas de particules susceptibles de combler une ouverture plus petite.

• La plage de pression et la conception de la membrane sont disponibles dans la taille requise.

• La ligne plus petite est intentionnelle et non un réducteur ajouté uniquement pour s"adapter à l"instrument.

Pour les plages de pression très basses, vérifiez que le modèle de 1 pouce sélectionné peut fournir la portée requise sans température excessive ni influence de montage. Les petites plages de pression peuvent être plus sensibles aux contraintes du diaphragme, à la compression du joint et au décalage du zéro. L’ajustement dimensionnel peut être correct alors que la configuration de mesure ne l’est pas.

Quand devriez-vous choisir un émetteur Tri-Clamp de 1,5 pouces ?

Une connexion de 1,5 pouce est largement utilisée sur les équipements de traitement des aliments, des boissons, des produits laitiers, du brassage, de la fermentation, des produits pharmaceutiques, de la biotechnologie et des soins personnels. Il offre un alésage plus grand qu"une connexion de 1 pouce et prend souvent en charge un agencement de diaphragme affleurant plus ouvert.

Il s’agit généralement du choix le plus judicieux lorsque :

• La ligne de traitement ou la buse du récipient mesure déjà 1,5 pouces.

• Le produit est visqueux, collant, facile à cristalliser ou contient de petites particules molles.

• Un nettoyage NEP fréquent nécessite une face mouillée accessible et minimisée par les crevasses.

• L"instrument mesure la pression du réservoir ou le niveau hydrostatique via un port de navire hygiénique.

• L"installation souhaite une taille de connexion couramment utilisée sur plusieurs lignes de production.

• Les équipes de maintenance ont besoin d’une inspection visuelle plus facile de la zone du diaphragme et du joint.

La connexion plus large ne constitue pas une mise à niveau universelle. L"installation d"une unité de 1,5 pouce via un réducteur sur une véritable ligne de 1 pouce ajoute des composants et des surfaces d"étanchéité sans nécessairement améliorer la mesure. Faites d"abord correspondre le processus, puis choisissez le diaphragme, la plage et l"électronique.

Une pince Tri-Clamp plus grande améliore-t-elle la précision des mesures ?

Non. La taille de la connexion et la précision des mesures sont des spécifications distinctes. Un raccord de 1,5 pouce peut améliorer l"exposition aux supports difficiles et réduire les risques d"accumulation, ce qui peut aider à préserver une réponse fiable en service. En soi, cela ne réduit pas l’erreur spécifiée de l’émetteur.

La précision dépend principalement des facteurs suivants :

• Élément de capteur : les technologies piézorésistives en silicium, capacitives en céramique et autres ont des caractéristiques d'étendue, de température et de surcharge différentes.

• Plage de pression : une plage correctement dimensionnée maintient la pression de fonctionnement normale dans une partie utile de la plage calibrée. Une plage inutilement large réduit la résolution pratique.

• Compensation de température : les changements de température du processus et de la température ambiante peuvent affecter le zéro et l'échelle. La plage compensée spécifiée doit couvrir le fonctionnement réel.

• Construction du diaphragme : le matériau, l'épaisseur, le système de remplissage et le support mécanique influencent la réponse, la sensibilité et le comportement en cas de surcharge.

• Contrainte d'installation : des ferrules mal alignées, un joint inégal ou une force de serrage excessive peuvent exercer une contrainte sur l'ensemble de membrane et décaler le zéro, en particulier à basse gamme.

• Étalonnage du zéro : le transmetteur doit être mis à zéro dans les conditions recommandées par le fabricant après l'installation et avant la mise en service.

Une question d"achat utile n"est pas « Quelle taille est la plus précise ? » mais « Quelle connexion empêche l"accumulation tout en permettant au capteur et à la plage calibrée de respecter l"erreur de mesure totale requise ? » Cette question réunit l"adéquation du processus et les performances de mesure dans la même décision.

Comment spécifier un transmetteur de pression Tri-Clamp

Une demande de devis efficace doit décrire le processus plutôt que d"envoyer uniquement une photo et une taille nominale. La liste de contrôle suivante donne au fournisseur suffisamment d"informations pour confirmer la compatibilité et préparer un dessin dimensionnel précis.

Indiquez également si l"instrument est destiné à la pression de conduite, à la pression du réservoir ou au niveau hydrostatique. Une application au niveau du réservoir nécessite la densité du liquide, le niveau maximum et minimum, l"état du récipient et si le réservoir est ouvert ou sous pression. Une application de pression de ligne nécessite une pression normale, une éventuelle surpression et des conditions de fonctionnement de la pompe ou de la vanne.

Lorsque Nanjing Hangjia Electronic Technology Co., Ltd. (HIGHJOIN) examine une demande de transmetteur sanitaire, une description complète du processus est plus utile qu'un seul nom de connexion. Il permet de vérifier le transmetteur de pression sanitaire sélectionné par rapport à la fois au raccord physique et aux conditions de mesure.

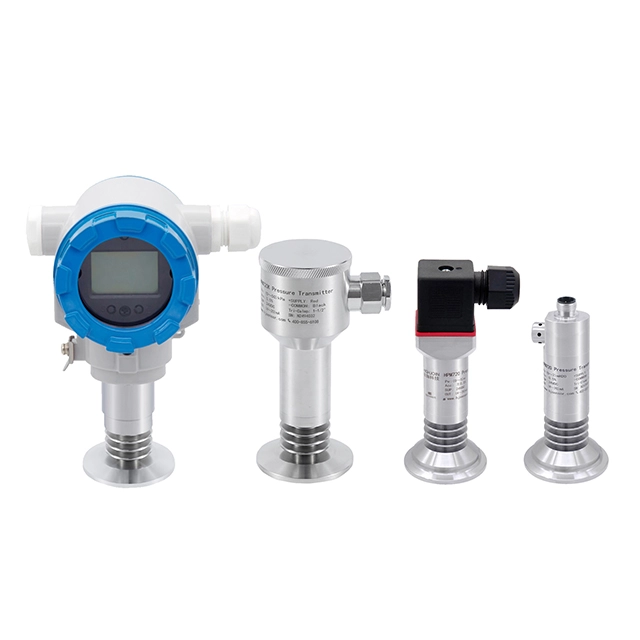

Transmetteur de pression sanitaire Tri-Clamp HPM720

Le transmetteur de pression sanitaire Tri-Clamp HPM720 est conçu autour d'un diaphragme affleurant orienté vers le processus pour une mesure hygiénique de pression et de niveau. Ses informations produit standard spécifient les connexions Tri-Clamp de 1,5 pouces et 2 pouces ; les autres exigences de connexion doivent être confirmées en tant que commande personnalisée plutôt que supposées à partir du modèle standard.

L"assemblage en contact avec le fluide utilise de l"acier inoxydable 316L et le transmetteur utilise un noyau de pression en silicium. Selon la configuration commandée, de l"huile de silicone ou de l"huile d"olive peut être utilisée comme remplissage de transmission de pression. Le diaphragme plat évite le passage de pression étroit associé aux ports de pression filetés conventionnels, ce qui le rend mieux adapté aux fluides susceptibles de s"entartrer, de se bloquer ou de rester piégés dans un évidement.

Les configurations électriques disponibles incluent des sorties de tension à deux fils 4 à 20 mA, 4 à 20 mA avec HART et à trois fils telles que 0 à 5 V ou 0 à 10 V. Des ailettes de refroidissement en option peuvent séparer l"électronique des fluides à température plus élevée. Leur utilisation doit être basée sur la température de processus, la température ambiante et le cycle de nettoyage indiqués plutôt que d"être ajoutée automatiquement.

HIGHJOIN spécifie les configurations de pression relative et absolue sur plusieurs plages pour le HPM720. Les acheteurs doivent sélectionner la gamme pratique la plus étroite qui couvre toujours le fonctionnement normal, la pression de nettoyage et les excursions crédibles du processus. La taille de connexion, la plage, le fluide de remplissage, le débit et la structure de refroidissement doivent être traités comme une seule configuration plutôt que comme des choix indépendants dans le catalogue.

Erreurs courantes de dimensionnement et d"installation

La plupart des problèmes Tri-Clamp peuvent être évités lorsque le raccord est mesuré et que les conditions du processus sont documentées. Surveillez ces erreurs récurrentes :

1. Commande à partir de la bride OD seule. Une bride de 50,5 mm peut correspondre à plusieurs tailles nominales de tube dans un système sanitaire courant.

2. En supposant que chaque « Tri-Clamp » suit la même norme. Des viroles d'apparence similaire peuvent avoir des dimensions ou une géométrie d'étanchéité différentes.

3. Utiliser le mauvais alésage de joint. Un joint en saillie crée un rebord et peut emprisonner le produit ; une ouverture surdimensionnée peut ne pas supporter le joint prévu.

4. Sélection d'une connexion plus grande uniquement pour plus de précision. La taille de la connexion ne remplace pas la sélection correcte de la plage ou la compensation de température.

5. Installer un réducteur directement sur la membrane sans vérifier la nettoyabilité. La transition peut créer un espace mort ou restreindre le flux de nettoyage.

6. Serrage des viroles mal alignées. Un mauvais alignement peut endommager le joint, créer un décrochement interne et transmettre des contraintes à l'ensemble de membrane.

7. Application d’une force de serrage incontrôlée. Un serrage au-delà des recommandations relatives au raccord ou au joint peut déformer le joint et, sur les instruments sensibles à faible portée, contribuer au décalage du zéro.

8. Ignorer l’orientation processus. Les poches qui retiennent de l'air, du condensat ou du produit peuvent retarder la réponse ou créer un problème de nettoyage.

9. Échec de zéro après l'installation. Les conditions de montage mécanique et de température peuvent décaler le point zéro de son état calibré sur banc.

10. Spécifiant uniquement la température normale du processus. Le CIP ou le SIP peuvent exposer l'instrument et le joint à une température beaucoup plus élevée pendant une période prolongée.

Avant la mise en service, inspectez la connexion en interne chaque fois que la conception de l"équipement le permet. Les faces de la virole doivent être alignées, le joint doit reposer uniformément sans empiéter sur l"alésage et le diaphragme doit être exempt de bosses, de marques d"outils ou de produit séché. Enregistrez la portée du transmetteur, la condition zéro, le matériau du joint et les limites de nettoyage dans la documentation de maintenance.

Conclusion

Le bon choix entre un transmetteur de pression Tri-Clamp de 1 pouce et 1,5 pouce commence par le raccordement au procédé installé, et non par une préférence générale pour du matériel plus petit ou plus grand. Un raccord de 1 pouce s"adapte aux équipements compacts et aux petites lignes lorsque son alésage est suffisant pour le support. Un raccord de 1,5 pouce est souvent plus indulgent sur les lignes hygiéniques grand public et avec des produits visqueux ou sujets aux accumulations.

Étant donné que les deux tailles peuvent partager un diamètre extérieur de bride de serrage similaire, les acheteurs doivent vérifier le diamètre extérieur du tube, le diamètre intérieur du joint, la géométrie de la virole et la norme de connexion. Une fois l"ajustement physique confirmé, la plage de pression, le type de référence, la conception de la membrane, les matériaux, le fluide de remplissage, les limites de température et la sortie déterminent si le transmetteur mesurera de manière fiable. Une pince plus grande peut améliorer l"accès au processus ; il ne peut pas corriger un capteur inadapté ou une plage mal spécifiée.

FAQ

Un Tri-Clamp de 1 pouce est-il identique à un Tri-Clamp de 1,5 pouce ?

Non. Ils font référence à différentes tailles nominales de tube et ont des ouvertures internes différentes. Dans un système de tubes sanitaires commun, les deux peuvent utiliser une bride de serrage d"un diamètre extérieur proche de 50,5 mm, ce qui les rend similaires de l"extérieur. Confirmez le diamètre extérieur du tube et l’ID du joint avant de commander.

Les raccords de 1 pouce et de 1,5 pouce peuvent-ils utiliser la même pince ?

Ils peuvent utiliser la même taille de collier externe dans certains systèmes de raccords sanitaires car les diamètres extérieurs de leurs brides de virole sont similaires. Cela ne rend pas les viroles ou les joints interchangeables. L"alésage interne et l"ouverture du joint doivent correspondre à la taille nominale de la conduite et à la norme de connexion.

Un diaphragme de 1,5 pouces offre-t-il une meilleure précision ?

Pas automatiquement. Une ouverture de processus plus grande peut réduire l"accumulation et permettre un diaphragme exposé plus grand, mais la précision spécifiée dépend de la technologie du capteur, de la plage calibrée, de la compensation de température, de la construction du diaphragme et de l"étalonnage. Consultez la fiche technique du transmetteur plutôt que de juger la précision à partir de la taille de la pince.

Quelle taille de Tri-Clamp est la meilleure pour les médias visqueux ?

Un raccord affleurant de 1,5 pouce est souvent plus indulgent car il offre une ouverture plus large et un accès plus facile pour le nettoyage. Le meilleur choix dépend toujours de la taille de la ligne existante, de la géométrie réelle du diaphragme, de la viscosité, de la teneur en particules et des conditions CIP. Évitez d"ajouter un réducteur inutile uniquement pour obtenir une connexion d"instrument plus grande.

Quelles dimensions doivent être confirmées avant de commander ?

Confirmez la taille nominale du tube, le diamètre extérieur du tube, le diamètre extérieur de la bride de la virole, le diamètre intérieur du joint, la norme de connexion et l"ouverture réelle du diaphragme. Un dessin dimensionnel ou une photographie claire avec des mesures est utile lors du remplacement d"un instrument plus ancien.

Un émetteur de 1,5 pouce peut-il être installé sur une ligne de 1 pouce avec un adaptateur ?

Il peut parfois être installé mécaniquement avec un réducteur sanitaire, mais l"adaptateur peut créer une transition ou une poche interne. Vérifiez la nettoyabilité, l’espace disponible, la réponse et le drainage avant d’utiliser un adaptateur. Une connexion directe adaptée à la ligne est généralement plus simple.

Le transmetteur doit-il être recalibré après l"installation ?

Au minimum, vérifiez et ajustez le zéro conformément aux instructions du fabricant une fois le transmetteur monté. Les plages de basse pression sont particulièrement sensibles à la position d"installation, à la compression du joint et à la température. La fréquence d"étalonnage complète doit suivre la criticité du processus, les procédures de qualité et la dérive observée.
