Comment choisir un transmetteur de pression sous vide pour le contrôle des machines d'emballage sous vide

Un transmetteur de pression sous vide est un capteur essentiel aux systèmes de fabrication automatisés, en particulier dans le contrôle des machines d'emballage sous vide. Choisir le bon transmetteur de pression sous vide peut faire la différence entre une production efficace et reproductible et des joints défectueux, des niveaux de vide incohérents, des produits gaspillés et une maintenance imprévue. Dans ce guide complet, nous expliquerons ce qu'est un transmetteur de pression sous vide, comment il fonctionne, comment il se rapporte à la technologie des transmetteurs de pression et quels facteurs sont les plus importants lors du choix d'un transmetteur pour les machines d'emballage sous vide.

Cet article couvre :

• Principes fondamentaux de la mesure du vide et du fonctionnement du transmetteur

• Spécifications clés et critères de sélection

• Plages de vide et types de mesure

• Considérations sur le contrôle des processus

• Un tableau comparatif détaillé

• Conseils axés sur les cas pour les machines d"emballage sous vide

• Stratégies de maintenance et d"étalonnage

• FAQ qui aident à résoudre les problèmes et les choix courants

À la fin, les ingénieurs, les techniciens et les responsables de processus disposeront d"une feuille de route claire pour sélectionner le meilleur transmetteur de pression sous vide pour les systèmes de contrôle d"emballage sous vide modernes.

Qu"est-ce qu"un transmetteur de pression sous vide ?

Un transmetteur de pression sous vide est une sorte de transmetteur de pression spécialement conçu pour mesurer des pressions inférieures à la pression atmosphérique. Dans un système d'emballage sous vide, la pression de la chambre chute bien en dessous de la pression de l'air ambiant lors du scellage du produit. Un transmetteur de pression sous vide détecte cette différence, souvent mesurée en unités de jauge négatives ou en unités de pression absolue, et la convertit en un signal électrique utilisable pour un contrôle automatisé.

En substance :

• Il détecte la pression du vide avec précision

• Convertit la pression physique en un signal électrique

• Envoie des signaux (par exemple, 4 à 20 mA analogiques ou numériques) aux contrôleurs ou aux systèmes PLC

• Aide à contrôler les pompes à vide et les cycles de scellage pour des résultats d"emballage cohérents

Sans un transmetteur de pression sous vide approprié, les machines d"emballage sous vide manqueraient de données fiables sur l"état de la chambre, ce qui entraînerait des performances imprévisibles et un compromis en matière de qualité.

Pourquoi la mesure du vide est importante dans les machines d"emballage sous vide

Les machines d"emballage sous vide éliminent l"air des sacs, des sachets ou des plateaux, puis les scellent. Le maintien d’un niveau de vide spécifique est essentiel pour :

✔ Prolonge la durée de conservation du produit
✔ Protège le contenu sensible de l'oxydation ou de l'humidité
✔ Améliore l'esthétique (pas de poches d'air)
✔ Assure l'intégrité du joint
✔ Permet des cycles de contrôle automatisés et répétables

Les processus d"emballage sous vide peuvent être continus, intermittents ou à double chambre. Dans tous les cas, le transmetteur de pression du vide fournit des informations en temps réel aux contrôleurs de vide qui :

• Démarrer et arrêter la pompe à vide

• Déterminer quand un niveau de vide souhaité a été atteint

• Déclencher le scellage une fois les points de consigne du vide atteints

• Détecter les fuites ou les conditions de vide anormales

Un émetteur bien choisi garantit fiabilité, efficacité, coûts d’exploitation réduits et débit plus élevé.

Technologies de base dans les transmetteurs de pression sous vide

Les performances d"un transmetteur de pression sous vide dépendent de la technologie de détection utilisée à l"intérieur de l"appareil. Les types de clés incluent :

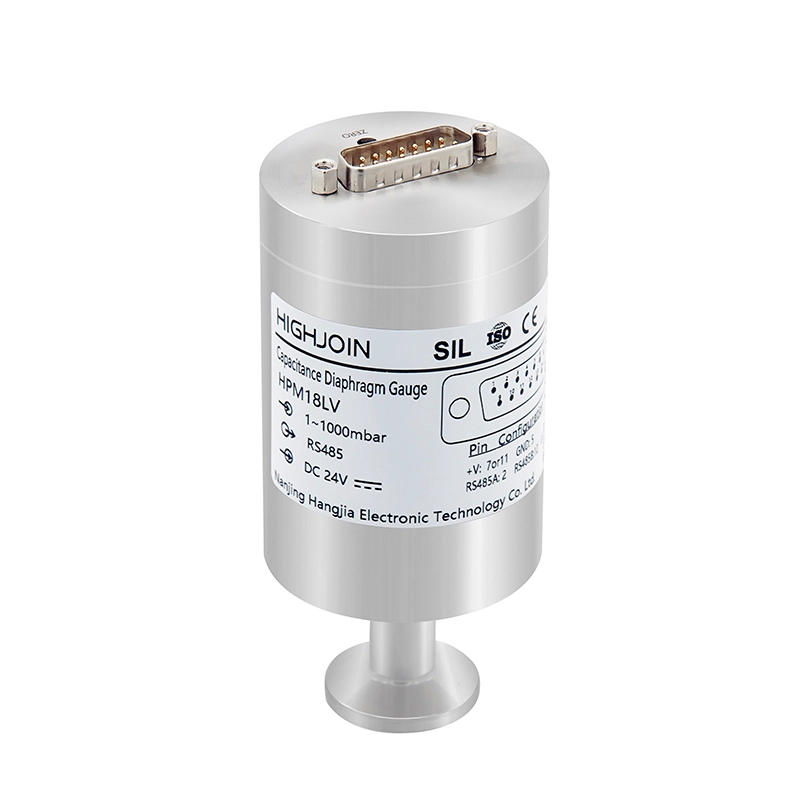

1. Transmetteurs de pression à vide capacitifs

Ceux-ci utilisent une capacité changeante pour mesurer les variations de pression. Le mouvement d"un diaphragme modifie la distance entre les plaques du condensateur, convertissant les changements de pression en signaux électriques.

Points forts :
✔ Haute sensibilité dans les plages de basse pression
✔ Bonne stabilité
✔ Large plage de vide

Défis :
✖ Coût légèrement plus élevé dans certaines configurations

2. Transmetteurs de pression sous vide en silicium diffusé

Ce sont les types les plus couramment utilisés dans les applications industrielles. Ils utilisent un capteur au silicium doté d"un pont de Wheatstone pour détecter les changements de résistance induits par la pression.

Points forts :
✔ Bonne précision
✔ Rentable
✔ Robuste dans de nombreux environnements d'emballage

3. Transmetteurs en silicium monocristallin

Le silicium monocristallin utilise l"effet piézorésistif avec une hystérésis minimale.

Points forts :
✔ Très stable
✔ Haute précision

Défis :
✖ Nécessitent un étalonnage et une manipulation minutieux

Spécifications clés à comparer

La sélection du bon transmetteur de pression sous vide implique la compréhension de plusieurs spécifications clés. Le tableau ci-dessous résume les paramètres les plus importants à comparer :

Ces critères aident les ingénieurs à cartographier avec précision les besoins du système par rapport aux spécifications d"un transmetteur de pression sous vide. Dans l"emballage sous vide, la plage de pression et la compatibilité du signal de sortie sont souvent prioritaires.

Pression absolue vs manométrique vs pression différentielle

Comprendre comment les références de mesure du vide sont définies est crucial. Il existe trois types fondamentaux de mesures de pression :

Pression absolue
Mesurée par rapport au vide parfait (pression nulle). Largement utilisé dans les systèmes de vide car il reflète avec précision l’état réel du vide.

Pression manométrique
Mesurée par rapport à la pression atmosphérique locale. Souvent utilisé dans un contrôle moins précis où des valeurs négatives (en dessous de la pression atmosphérique) indiquent un vide.

Comparaison de pression différentielle
entre deux points de pression. Utile lorsque vous devez surveiller les différences entre les filtres ou les chambres.

Pour les machines d'emballage sous vide, la mesure du vide absolu est généralement la plus efficace techniquement car elle mesure le véritable degré de vide quelles que soient les fluctuations atmosphériques.

Choisir la bonne plage de pression

La plage de pression décrit les pressions les plus basses et les plus élevées qu"un transmetteur de pression sous vide peut mesurer. Pour les machines d"emballage sous vide, les niveaux de vide typiques sont de l"ordre de :

Définissez soigneusement le niveau de vide requis par votre processus d’emballage. Une disparité peut entraîner des mesures médiocres, du bruit de contrôle ou des lectures hors plage.

Compatibilité de sortie de signal et de système de contrôle

Les machines d’emballage sous vide modernes exigent une automatisation avancée. Un transmetteur de pression à vide doit prendre en charge des sorties de signal qui s"alignent sur les contrôleurs de la machine.

Les options de sortie courantes incluent :

De nombreux systèmes s"appuient sur les signaux de l"émetteur pour :

• Contrôle du vide PID

• Détection des défauts

• Enregistrement des données et analyse des tendances

L"intégration fonctionnelle minimise les temps d"arrêt et prend en charge les stratégies de maintenance prédictive.

Considérations relatives à l"installation et à l"environnement

Lors de l"installation d"un transmetteur de pression sous vide pour une machine d"emballage sous vide :

Monter à un point stable où les changements de pression représentent les conditions réelles de la chambre
Assurer la compensation de température si l'environnement est chaud
Protéger les composants électroniques du transmetteur de l'humidité ou du condensat
Utiliser des connecteurs appropriés et des raccords étanches pour éviter les pertes de vide

L"installation affecte à la fois la précision des mesures et la stabilité à long terme.

Étalonnage et maintenance du transmetteur à vide

L"étalonnage d"un transmetteur de pression sous vide garantit des lectures précises au fil du temps. Les pratiques typiques comprennent :

Étalonnage initial après l'installation
Vérifications d'étalonnage de routine (programmées par heures d'utilisation)
Vérification du point zéro à l'aide d'étalons de vide certifiés
Tests d'intégrité du signal pour confirmer la mise à l'échelle de 4 à 20 mA ou de sortie numérique

Un étalonnage approprié minimise la dérive et évite les erreurs de processus. De plus, inspectez visuellement les connexions physiques et les diaphragmes du capteur pour déceler tout débris ou tout dommage.

Dépannage des problèmes communs

Comprendre ces modèles peut accélérer les mesures correctives sans interrompre les opérations d’emballage.

Résumé : meilleures pratiques et recommandations

Pour choisir le bon transmetteur de pression à vide :

1. Définissez précisément la plage de vide en fonction de votre type d"emballage

2. Choisissez la référence de mesure de pression appropriée (absolue vs manométrique)

3. Assurez la compatibilité du signal de sortie avec votre système de contrôle

4. Tenir compte des conditions environnementales et d’installation

5. Donner la priorité aux exigences de précision, de stabilité et d’étalonnage

6. Maintenir et vérifier régulièrement l"étalonnage pour des performances constantes

Grâce à un processus de sélection méthodique, vous pouvez garantir que votre machine d"emballage sous vide fonctionne avec un contrôle reproductible et robuste, ce qui permet d"obtenir un débit plus élevé et des temps d"arrêt réduits.

FAQ

1. Quelle plage de pression un transmetteur de pression sous vide doit-il prendre en charge pour les machines d"emballage sous vide standard ?

Un transmetteur de pression sous vide doit couvrir une plage de vide qui correspond aux exigences de pression de la chambre de la machine. Les emballages sous vide classiques atteignent des pressions nettement inférieures à la pression atmosphérique. Recherchez donc des transmetteurs qui mesurent à la fois des valeurs de vide faible et proches de la pression atmosphérique pour garantir une large couverture.

2. Un transmetteur de pression général peut-il être utilisé pour le contrôle de l"emballage sous vide au lieu d"un transmetteur de pression sous vide dédié ?

Les transmetteurs de pression générale peuvent mesurer des pressions positives, mais peuvent manquer de portée et de précision pour le contrôle du niveau de vide. Un transmetteur de pression sous vide spécialement conçu est recommandé pour un contrôle fiable des emballages sous vide.

3. À quelle fréquence dois-je étalonner un transmetteur de pression sous vide dans une ligne de conditionnement ?

La fréquence d"étalonnage dépend de l"intensité d"utilisation et de la criticité du processus. Pour les lignes de production à haut débit, des contrôles d’étalonnage trimestriels ou semestriels peuvent aider à maintenir la précision et à éviter les dérives.

4. Quel type de signal de sortie convient le mieux aux machines d"emballage sous vide modernes ?

L"analogique 4 à 20 mA reste la norme pour le contrôle de processus déterministe, mais les protocoles numériques comme RS485 permettent des données plus riches et une intégration avec les systèmes PLC/SCADA. Le choix dépend de votre architecture de contrôle.

5. Comment puis-je savoir si la lecture du transmetteur dérive avec le temps ?

Comparez les lectures avec une jauge de référence certifiée ou utilisez des outils de diagnostic tracés au fil du temps. Si les lectures s"écartent au-delà d"une tolérance acceptable, il est temps de recalibrer ou de remplacer le transmetteur.
